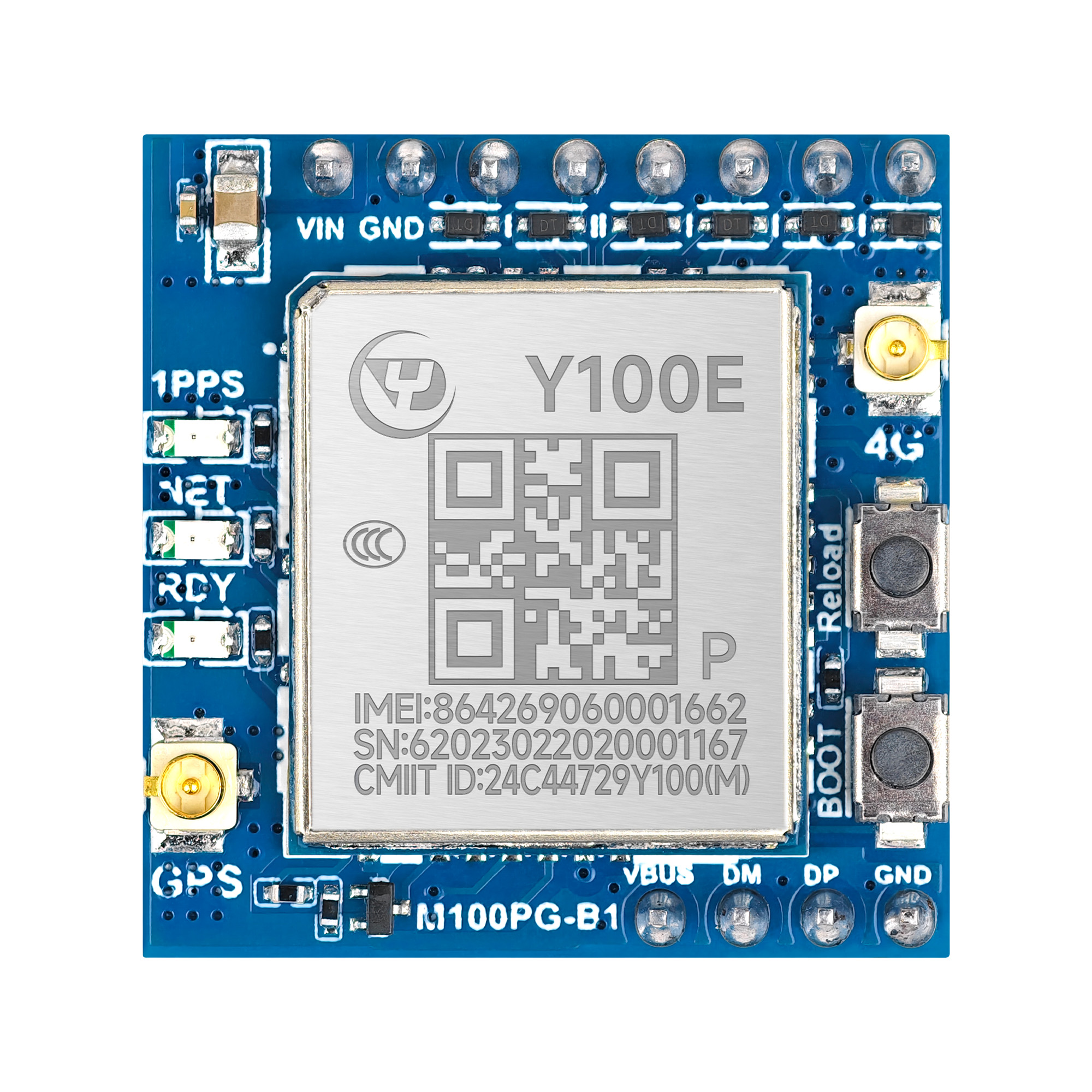

【银尔达4G模块核心板】YED-M100PG-B1

购买链接：https://yinerda.taobao.com/

公司网站：www.yinerda.com
智联万物，稳启未来，银尔达电子，赋能智慧工业新生态

---

1. 简介

YED-M100PG-B1 DTU是由银尔达（yinerda）推出的工业级的单TTL串口DTU 。小巧、稳定、可靠。适合设备控制，状态检测，传感器数据采集等通过4G网络与服务器通讯的场景。

特性如下:

1、5~12V供电

2、工作环境为-35℃-75℃；

3、支持1路TTL 串口，兼容3.3V电平和5V电平；

4、支持独立定位模块ATGM336H-5NR32(GPS+北斗)或ATGM336H-6N22(单北斗)；

5、支持银尔达DTU透传固件，支持TCP、UDP、MQTT、HTTP、Websocket,阿里云IOT 、腾讯IOT、OneNet，华为IOT，电信云，涂鸦云、ThingsCloud等平台；

6、支持二次开发、支持固件定制。

7、支持SSL证书加密TCPS/MQTTS/HTTPS 协议；

8、支持给用户设备进行固件升级。

2. 硬件规格

2.1. 硬件参数

功能事项		详细说明
4G模块	网络标准	Cat1 4G全网通
	网络频段	LTE-FDD:B1/B3/B5/B8 LTE-TDD:B34/B38/B39/B40/B41
电源参数		5~12V(10W)
工作环境	工作温度	-35℃ ~+75℃
	工作湿度	5%~95%RH(无凝露)
TTL串口参数	1路	兼容3.3V、5V串口电平 1200-460800；数据位:8、7 ；停止位：1、2；校验位：奇、偶、无校验
独立GPS模块		ATGM336H-5NR32( GPS+北斗)或ATGM336H-6N22（单北斗）
RST复位管脚		兼容3.3~5V电平
尺寸		25*25mm
安装方式		2.54mm 双排排针

2.2. GPS参数

2.2.1. ATGM336H-5NR32 GPS+北斗参数

编号	项目	性能	备注
1	定位模式	BDS/GPS/GLONASS/GALILEO/QZSS/SBAS
2	跟踪通道数	三通道射频，支持全星座 BDS、GPS 和 GLONASS 同时接收
3	灵敏度	冷启动捕获灵敏度-148dBm 热启动捕获灵敏度-156dBm 跟踪灵敏度-162dBm 重捕获灵敏度 -160dbm
4	数据更新频率	1Hz
5	定位精度	<2.5m（CEP50）
6	测速精度	0.1m/s
7	冷启动时间	≤35s
