1. 简介

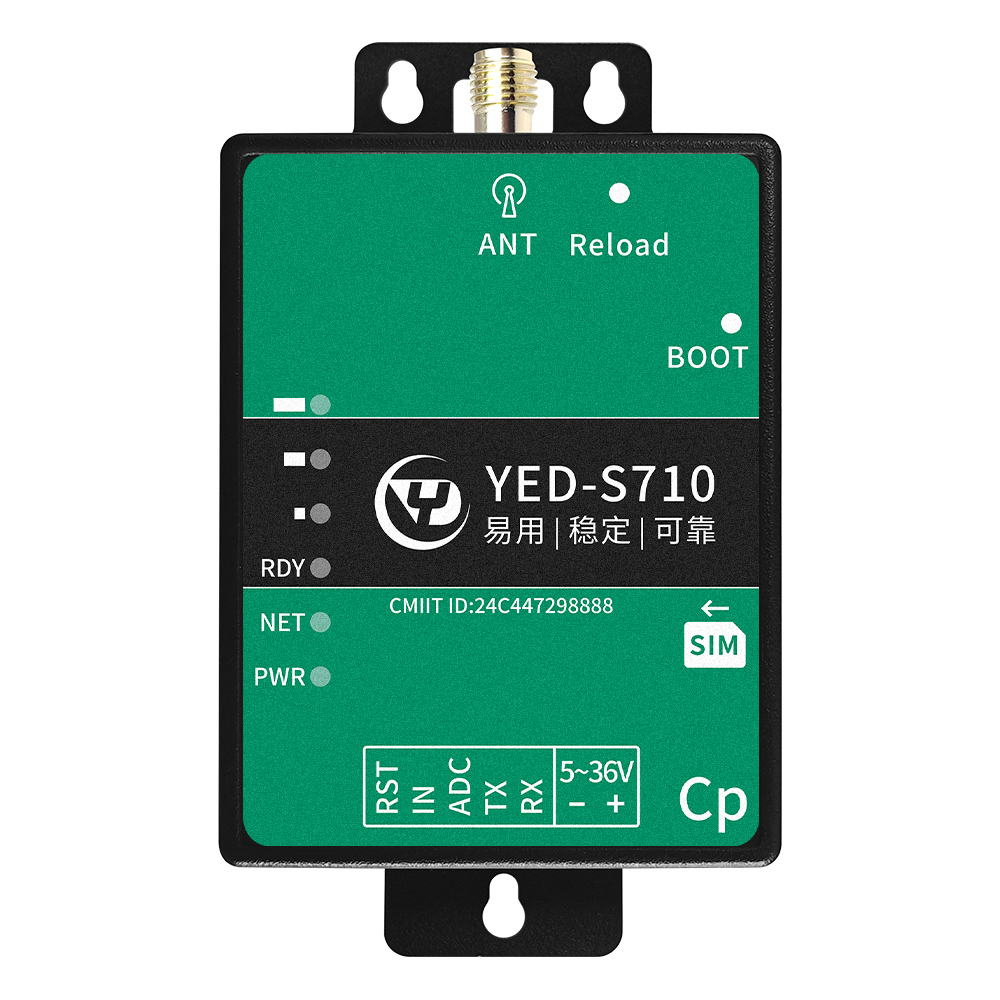

YED-S710Cp DTU是由银尔达（yinerda）推出的工业级的单TTL串口DTU 。小巧、稳定、可靠。适合设备控制，状态检测，传感器数据采集等通过4G网络与服务器通讯的场景，特性如下:

1) 支持直流5~36V宽电压供电；

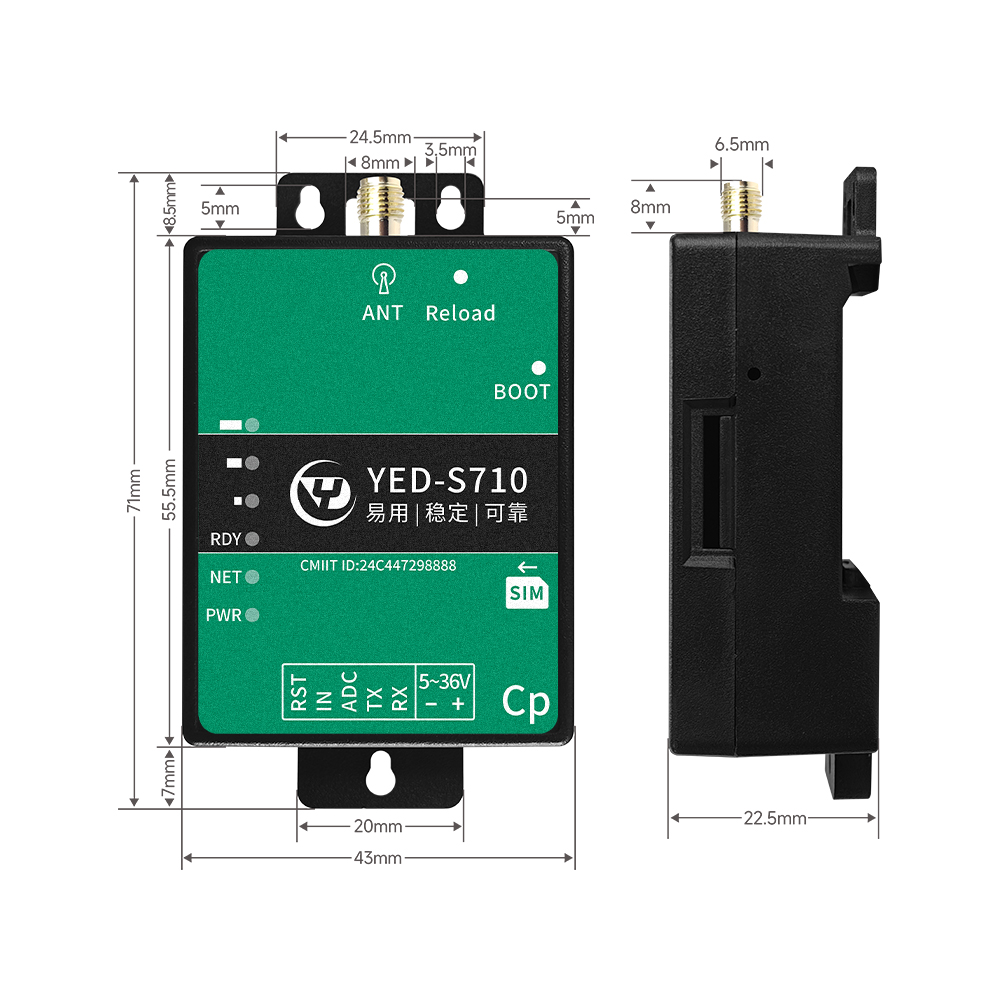

2) 支持标准35mm导轨安装和螺丝孔安装，外壳阻燃材料；

3) 支持接触放电±8KV，空气放电±15KV；

4) 工作环境为-35℃-75℃；

5) 支持1路TTL串口，兼容3.3V电平和5V电平；

6) 支持本地信号强度指示；

7) 支持1路ADC模拟量，输入检查电压0~36V；

8) 支持1路数字量输入，触发电压2~36V；

9) 支持低功耗；

10) 支持银尔达DTU透传固件，支持TCP、UDP、MQTT、HTTP、Websocket,阿里云IOT 、腾讯IOT、OneNet，华为IOT，电信云，涂鸦云、ThingsCloud等平台；

11) 支持标签logo定制服务；

12) 支持二次开发定制。

13)支持SSL证书加密TCPS/MQTTS/HTTPS 协议；

14)支持给用户设备进行固件升级。

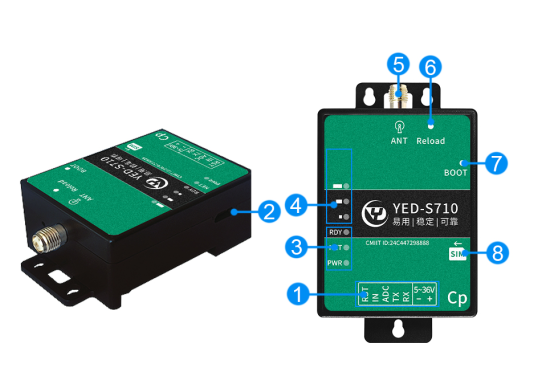

编号	标识	功能	说明
1	+ -	供电电源	+标识电源正极 -标识电源负极 5~36V 电压，10W电源，推荐12V电源
	RX/TX	TTL 串口	兼容3.3V电平和5V电平
	ADC	模拟电压采集	外部输入范围0~36V，一般用于检查精度要求不高的场景，比如检查电池电压
	IN	数字量输入	外部输入范围0~1V为低电平，2~36V是高电平
	RST	复位管脚	高电平复位。支持3.3~36V 电压
2	USB	Mico USB	用于下载程序、调试设备，不供电
3	PWR	电源指示灯	供电正常常亮(注意只接USB也会昏暗的常亮，是没供电的)
	NET		DTU状态指示灯，具体看系统指示功能描述
	RDY		DTU状态指示灯，具体看系统指示功能描述
4	信号灯		3颗信号强度指示灯，具体看信号强度等级说明
5	天线		SMA接口天线
6	Reload	恢复出厂设置按键	长按7秒，清除全部参数，恢复出厂设置
7	BOOT		配合USB，进入强制升级模式，用于升级固件

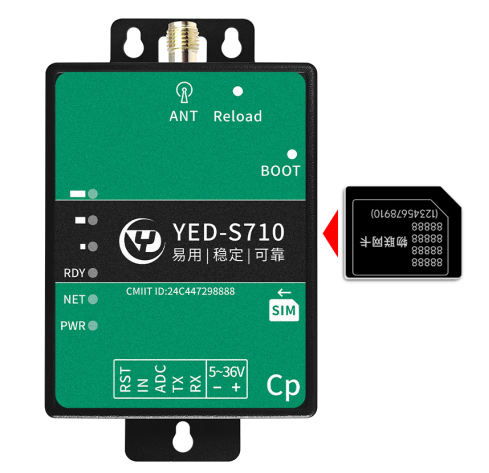

8	SIM卡		自弹SIM卡，中卡。注意SIM卡方向缺口朝外

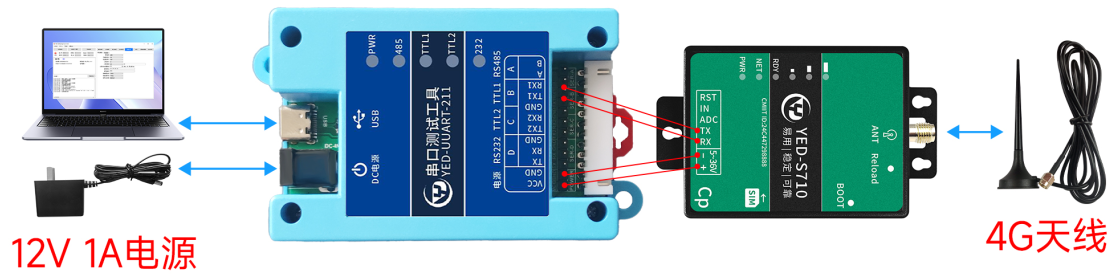

模块的VIN GND 接5~36V,10W的电源(不能用USB转串口那种电脑USB供电，功率不足)；TTL 串口TX 接USB 串口的RX，RX接USB串口的TX，GND接USB串口的GND。推荐使用银尔达的YED-UUART-211测试工具测试，方便供电和串口连接调试。

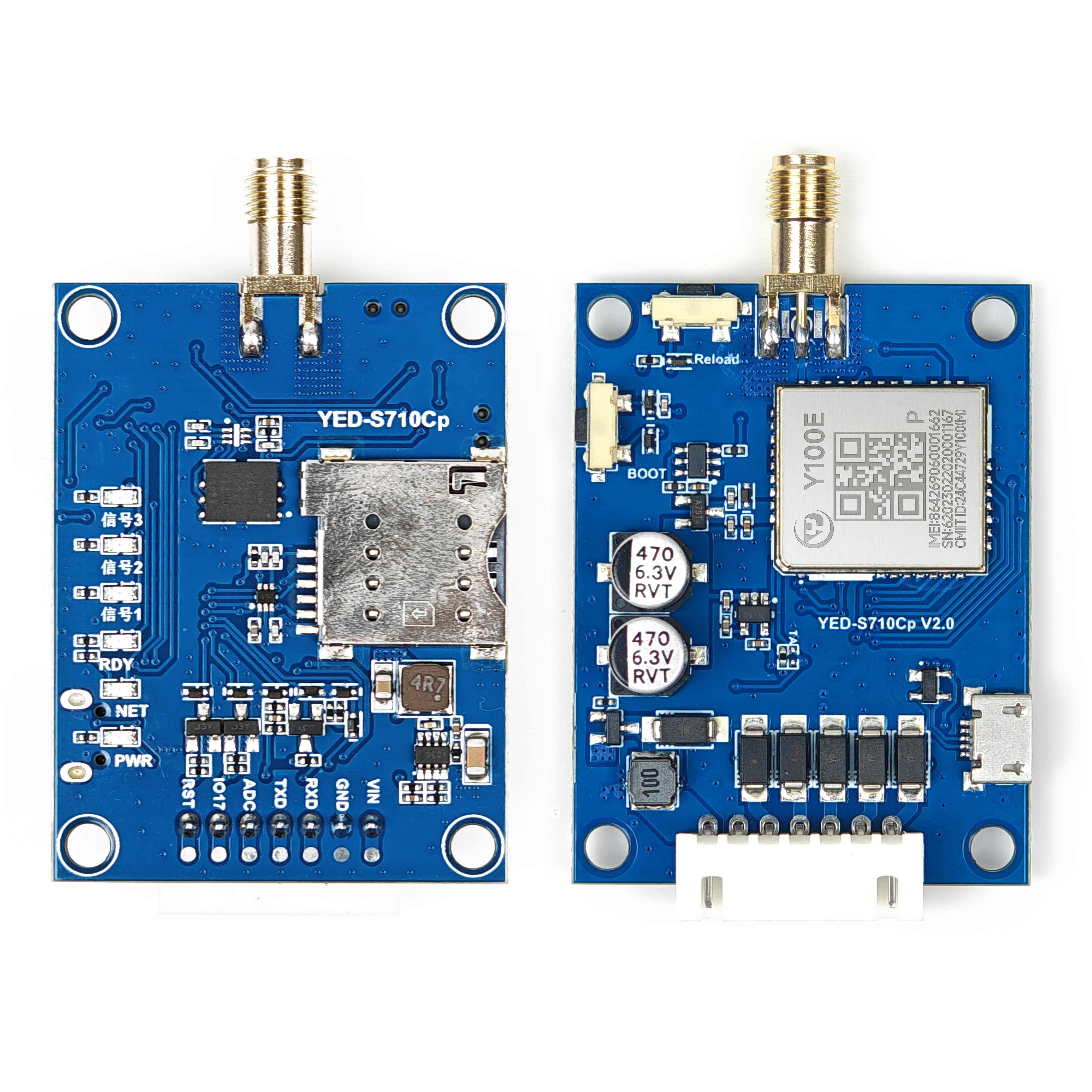

适用模组方案：Air780E/Air700/Y100E
