【银尔达4G DTU边缘计算网关】YED-D700A1

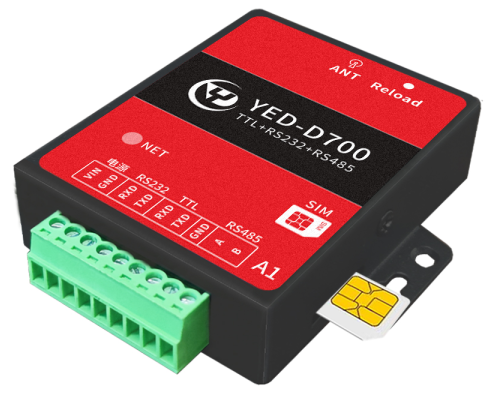

1. 简介

YED-D700A1 DTU是由银尔达（yinerda）推出的工业级的4G Cat1 DTU 。小巧、稳定、可靠。适合设备控制，状态检测，传感器数据采集等通过4G网络与服务器通讯的场景，特性如下:

1) 支持直流5~36V宽电压供电，支持电源防接反；

2) 支持接触放电±8KV，空气放电±15KV；

3) 工作环境为-35℃-75℃；

4) 支持1路TTL 串口，兼容3.3V电平和5V电平；

5) 支持1路RS232；

6) 支持1路RS485；

7) 支持1路ADC采集供电电压；

8) 支持外置和贴片SIM卡；

9) 支持银尔达DTU透传固件，支持TCP、UDP、MQTT、HTTP、阿里云IOT 、腾讯IOT；

10) 支持标签logo定制服务；

11) 支持二次开发定制。

2. 硬件规格

2.1. 硬件参数

功能事项		详细说明
4G模块	网络标准	Cat1 4G全网通，支持中国移动、联通、电信
	网络频段	LTE-FDD:B1/B3/B5/B8 LTE-TDD:B34/B38/B39/B40/B41
电源参数		5~36V，10W电源，推荐5V以上电源 自带1路ADC采集供电电压
工作环境	工作温度	-35℃ ~+75℃
	工作湿度	5%~95%RH(无凝露)
TTL串口	1路	兼容3.3V、5V串口电平 1200-460800；数据位:8 ；停止位：1、2；校验位：奇、偶、无校验
RS232串口	1路	1200-460800；数据位:8 ；停止位：1、2；校验位：奇、偶、无校验
RS485串口	1路	1200-230400；数据位:8 ；停止位：1、2；校验位：奇、偶、无校验
ADC	1路	只支持供电电压采集
尺寸		86*72*20mm
安装方式		M3螺丝安装

2.2. 硬件资源介绍

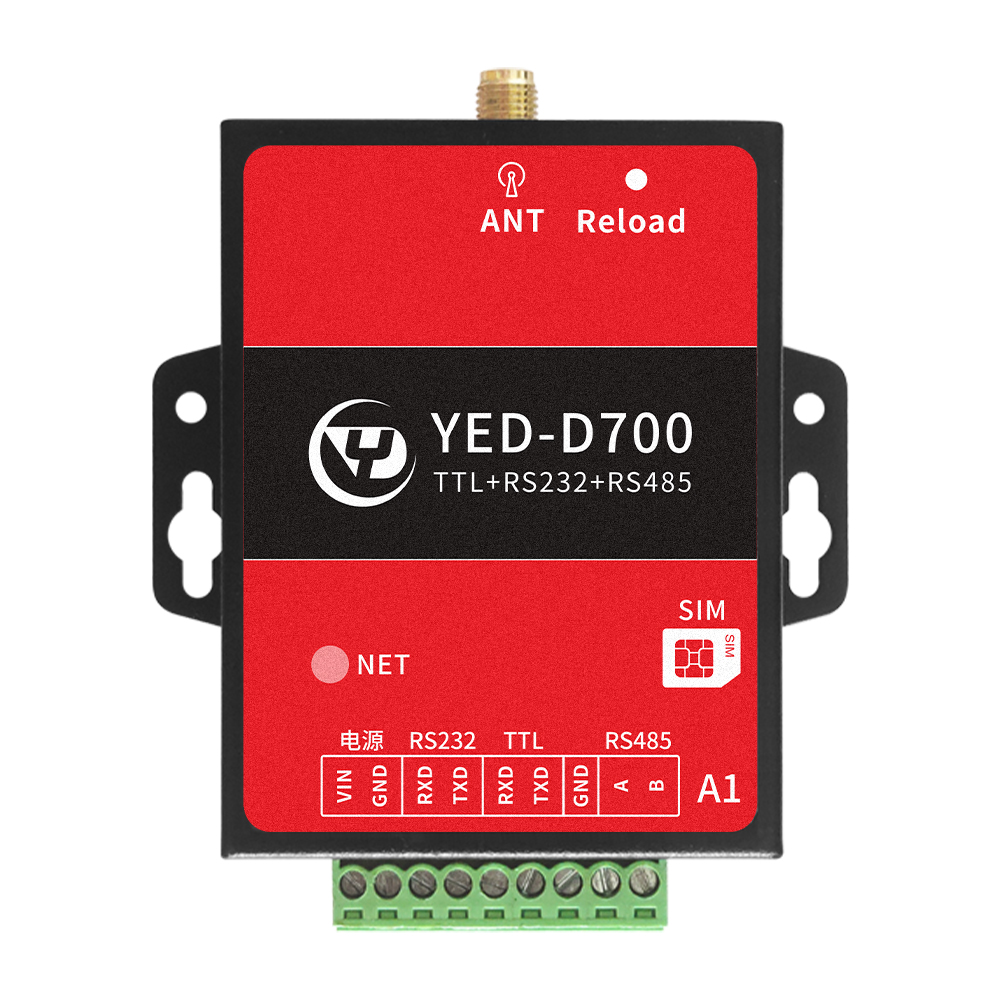

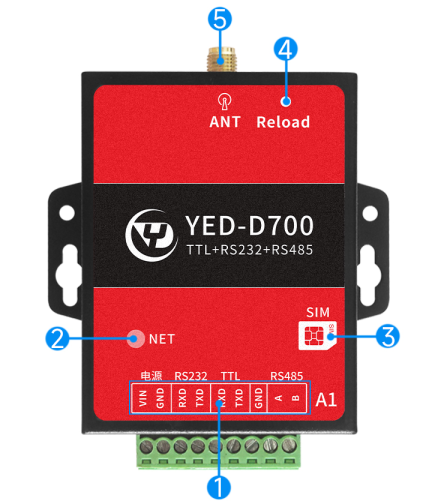

编号	标识	功能	说明
1	VIN/GND	电源	VIN电源正极，GND电源负极 范围5~36V，功率10W电源 自带1路ADC采集供电电压
	RX/TX RS232		RS232串口
	RX/TX TTL		TTL 串口，兼容3.3V电平和5V电平
	GND		负极
	A/B	RS485	RS485串口
2	NET		NET LED 系统状态指示灯
3	外置SIM卡		自弹SIM卡，中卡，方向缺口朝外 支持内置贴片SIM卡，默认没贴
4	Reload		长按7秒，恢复出厂设置
5	4G天线		SMA接口天线

注意：USB和BOOT放到内部，如果需要二次开发和日志调试，需要成拆外壳。

2.3. 硬件尺寸

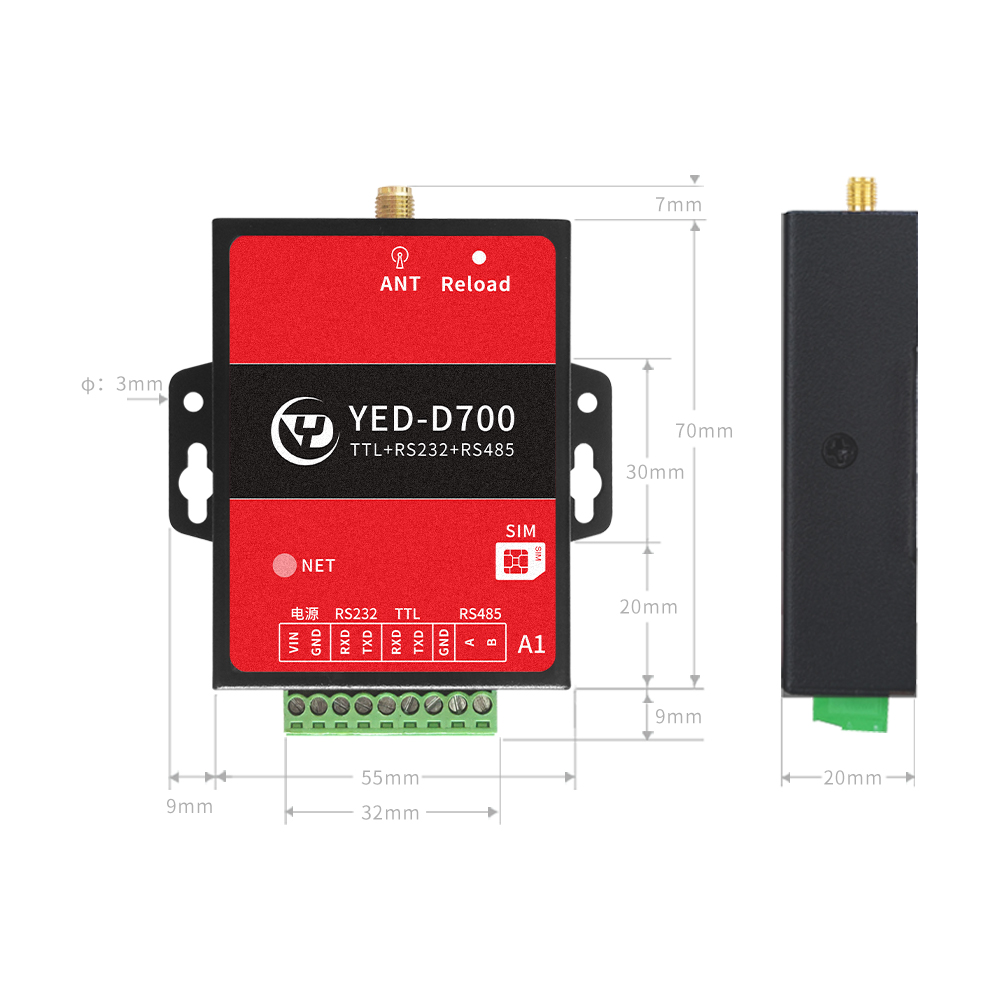

1. 外壳尺寸

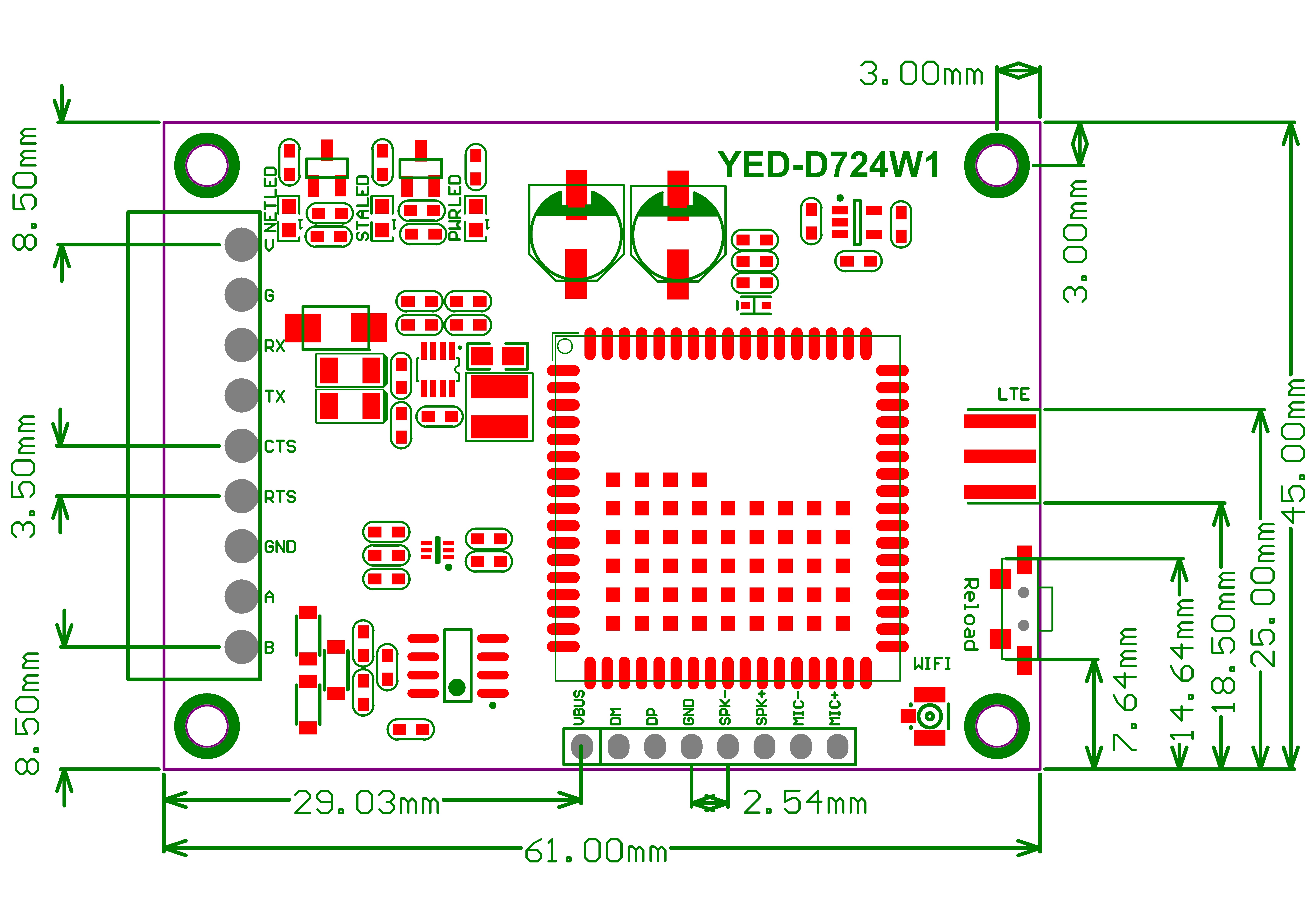

1. PCB尺寸

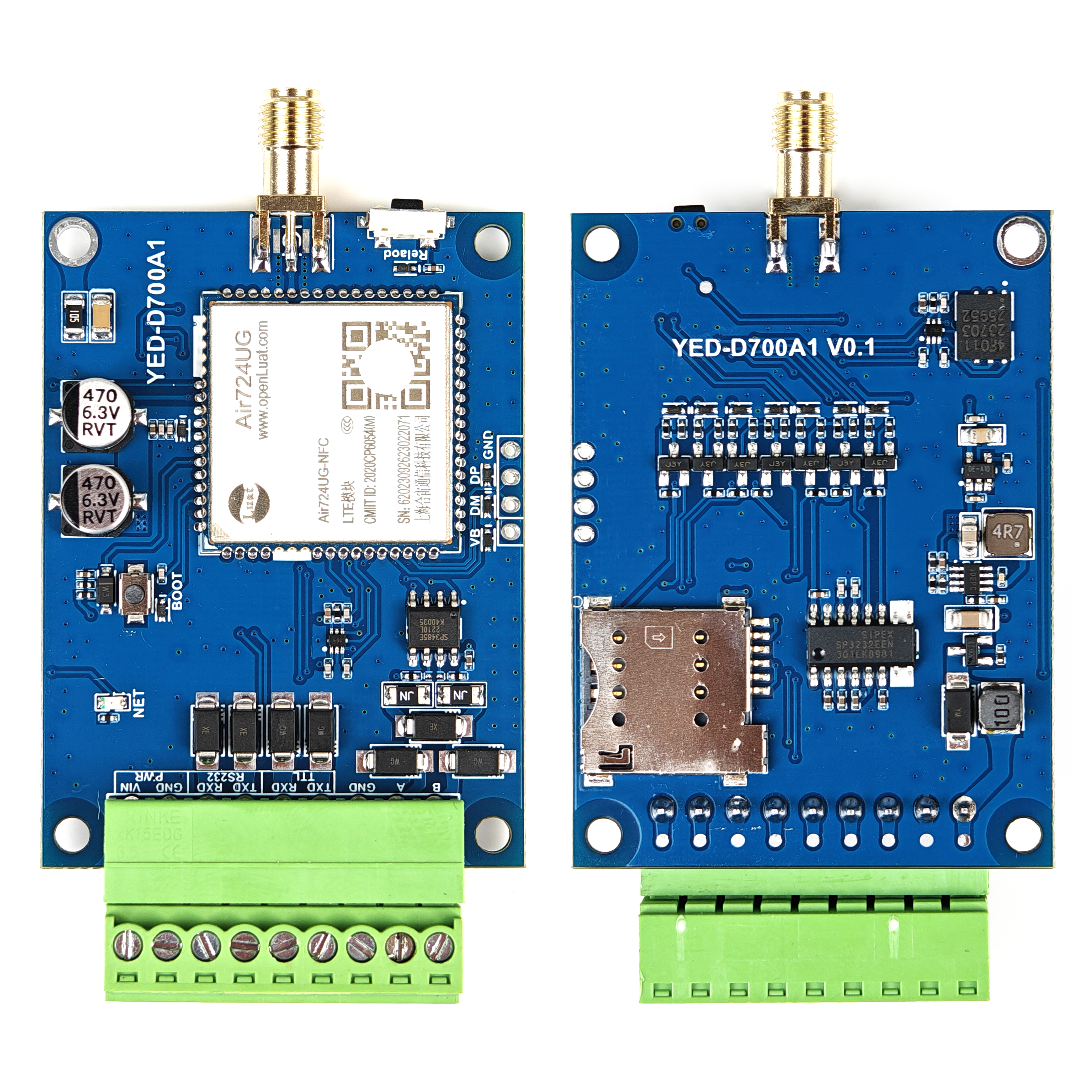

2.4. PCBA

3. LED状态描述

指示意义	现象	备注
SIM卡不识别	NET LED 5000ms亮 5000ms灭
SIM卡正常，但注册不了网络	NET LED 100ms闪烁
注册网络成功，但没连上服务器	NET LED 500ms慢闪	没有任何通道链接服务器
成功连上服务器	NET LED 1000ms慢闪	至少有一个通道链接服务器成功

4. 测试硬件连接方法

4.1. SIM卡安装方向

4.2. 使用普通串口工具测试

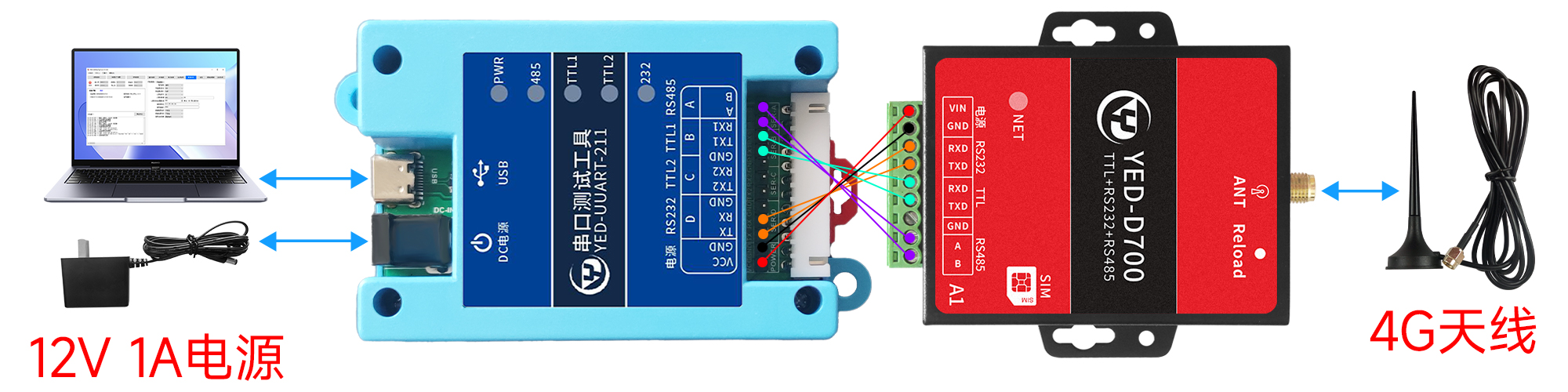

模块的VIN GND 接5~36V,10W的电源(不能用USB转串口那种电脑USB供电，功率不足)；TTL串口 TX 接USB 串口的RX，RX接USB串口的TX，GND接USB串口的GND；RS232 TX 接USB 串口的RX，RX接USB串口的TX，GND接USB串口的GND；RS485 A接A，B接B；注意RS232和TTL串口不要接错，会导致损坏串口。

推荐使用银尔达的YED-UUART-211测试工具测试，方便供电和串口连接调试。

5. DTU固件实例讲解

适用模组方案：Air724UG/Air820UG

序号	网络协议	测试实例
1	TCP协议	【点击查看教程】
2	UDP协议	【点击查看教程】
3	HTTP协议	【点击查看教程】
4	MQTT协议	【点击查看教程】
5	腾讯IOT Explorer	【点击查看教程】
6	阿里IOT配置	【点击查看教程】
7	定位配置测试实例	【点击查看教程】

6. 认证证书

序号	证书列表
1	YED-D700-SRRC-核准证书.pdf
2	YED-D700-CTA-进网证书.pdf
