【银尔达4G DTU边缘计算网关】YED-S780C-EA

最新推荐文章于 2025-11-25 06:48:40 发布
原创 最新推荐文章于 2025-11-25 06:48:40 发布 · 1k 阅读 · 14 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#边缘计算 #人工智能 #银尔达 #智能硬件 #物联网 #4G模块

1. 简介

YED-S780C-EA DTU是由银尔达（yinerda）推出的工业级的单TTL串口DTU 。小巧、稳定、可靠。适合设备控制，状态检测，传感器数据采集等通过4G网络与服务器通讯的场景，特性如下:

1) 支持直流5~36V宽电压供电；

2) 支持标准35mm导轨安装和螺丝孔安装，外壳阻燃材料；

3) 支持接触放电±8KV，空气放电±15KV；

4) 工作环境为-35℃-75℃；

5) 支持1路TTL 串口，兼容3.3V电平和5V电平；

6) 支持本地信号强度指示；

7) 支持1路ADC模拟量，输入检查电压5~30V；

8) 支持1路数字量输入，触发电压1~30V；

9) 支持欧洲/香港/韩国/泰国/印度/澳大利亚Cat1 4G频段;

10) 支持银尔达DTU透传固件，支持TCP、UDP、MQTT、HTTP、Websocket,阿里云IOT 、腾讯IOT、OneNet，华为IOT，电信云，涂鸦云、ThingsCloud等平台；

11) 支持自动轮询功能；

12) 支持标签logo定制服务；

13) 支持二次开发定制。

14)支持SSL证书加密TCPS/MQTTS/HTTPS 协议；

15)支持给用户设备进行固件升级。

2. 硬件规格

2.1. 硬件参数

功能事项

详细说明

4G模块

网络标准

Cat1 4G 欧洲/香港/韩国/泰国/印度/澳大利亚

网络频段

LTE-FDD：B1/B3/B5/B7/B8/B28(A/B)

电源参数

5~36V，10W电源，推荐12V电压

工作环境

工作温度

-35℃ ~+75℃

工作湿度

5%~95%RH(无凝露)

TTL串口

1路

兼容3.3V电平和5V电平

1200-460800；数据位:8、7 ；停止位：1、2；校验位：奇、偶、无校验

数字量输入

1路

支持2~36V高电平检测

模拟电压输入

1路

支持0-36V电压采集

RST

1路

支持3.3~36V 高电平复位

尺寸

71*43*23mm

安装方式

35mm导轨+m3螺丝固定

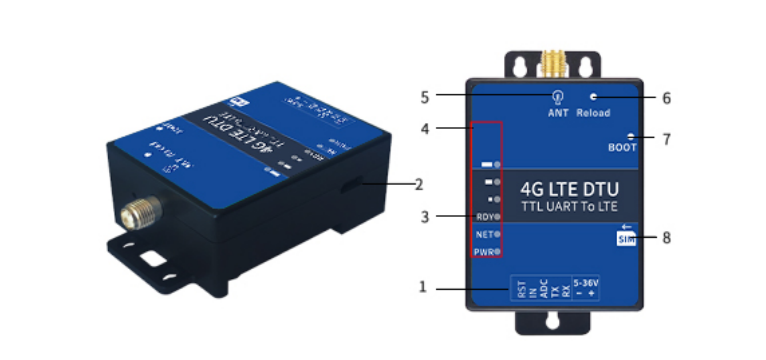

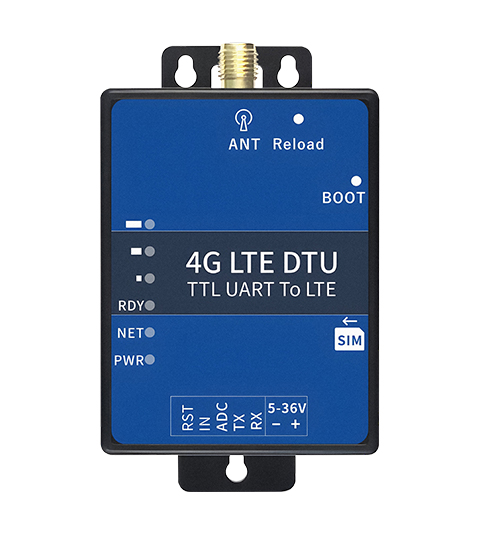

2.2. 硬件资源介绍

编号

标识

功能

说明

1

+ -

供电电源

+标识电源正极

-标识电源负极

5~36V 电压，10W电源，推荐12V电源

RX/TX

TTL 串口

兼容3.3V电平和5V电平

ADC

模拟电压采集

外部输入范围0~36V，一般用于检查精度要求不高的场景，比如检查电池电压

IN

数字量输入

外部输入范围0~1V为低电平，2~36V是高电平

RST

复位管脚

高电平复位。支持3.3~36V 电压

2

USB

Mico USB

用于下载程序、调试设备，不供电

3

PWR

电源指示灯

供电正常常亮(注意只接USB也会昏暗的常亮，是没供电的)

NET

DTU状态指示灯，具体看系统指示功能描述

RDY

DTU状态指示灯，具体看系统指示功能描述

4

信号灯

3颗信号强度指示灯，具体看信号强度等级说明

5

天线

SMA接口天线

6

Reload

恢复出厂设置按键

长按7秒，清除全部参数，恢复出厂设置

7

BOOT

配合USB，进入强制升级模式，用于升级固件

8

SIM卡

自弹SIM卡，中卡。注意SIM卡方向缺口朝外

2.3. 硬件尺寸

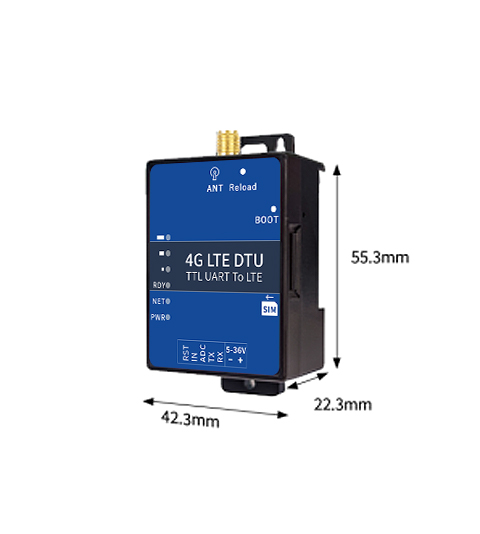

  1. 外壳尺寸

  1. PCB尺寸

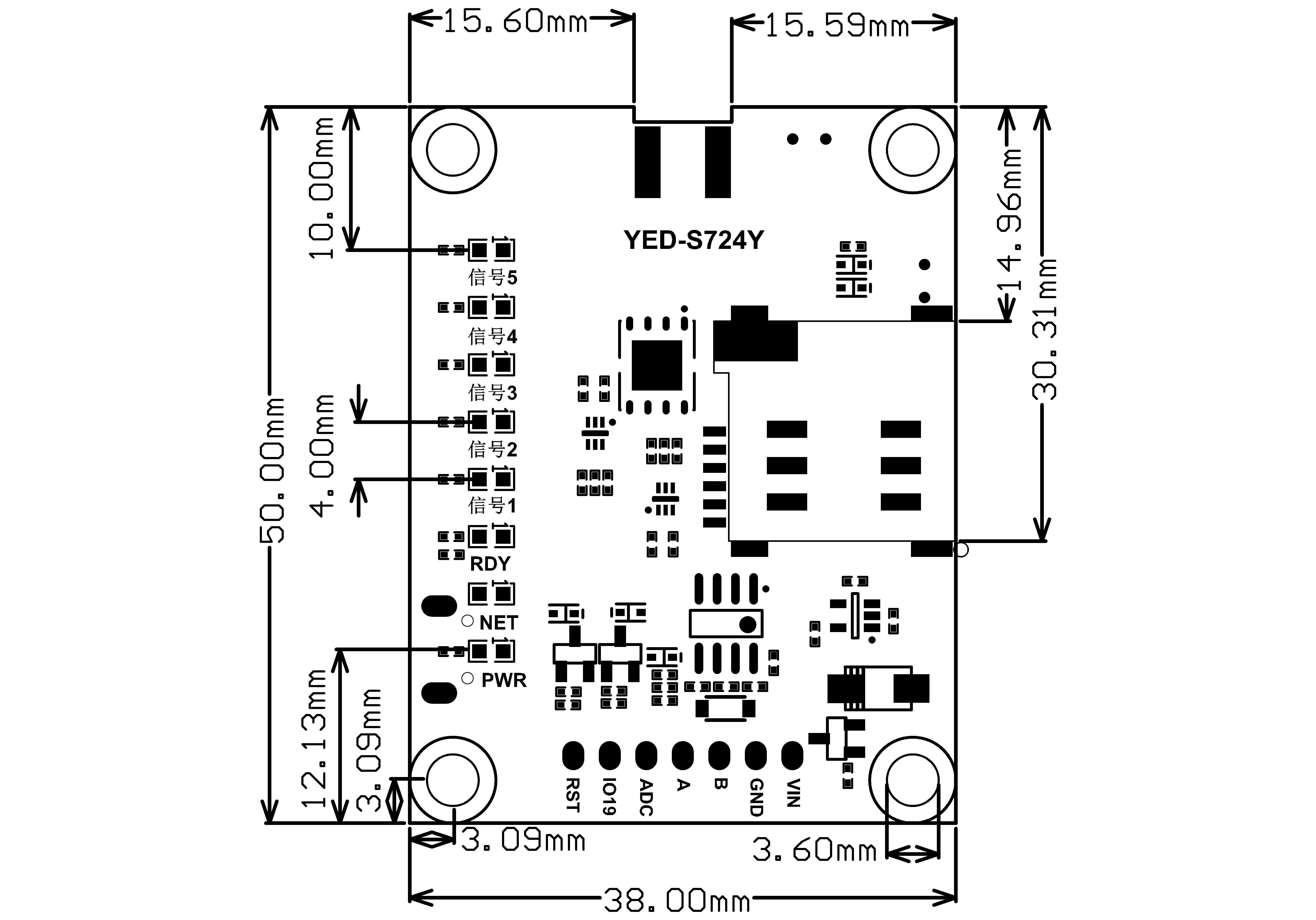

正面尺寸图

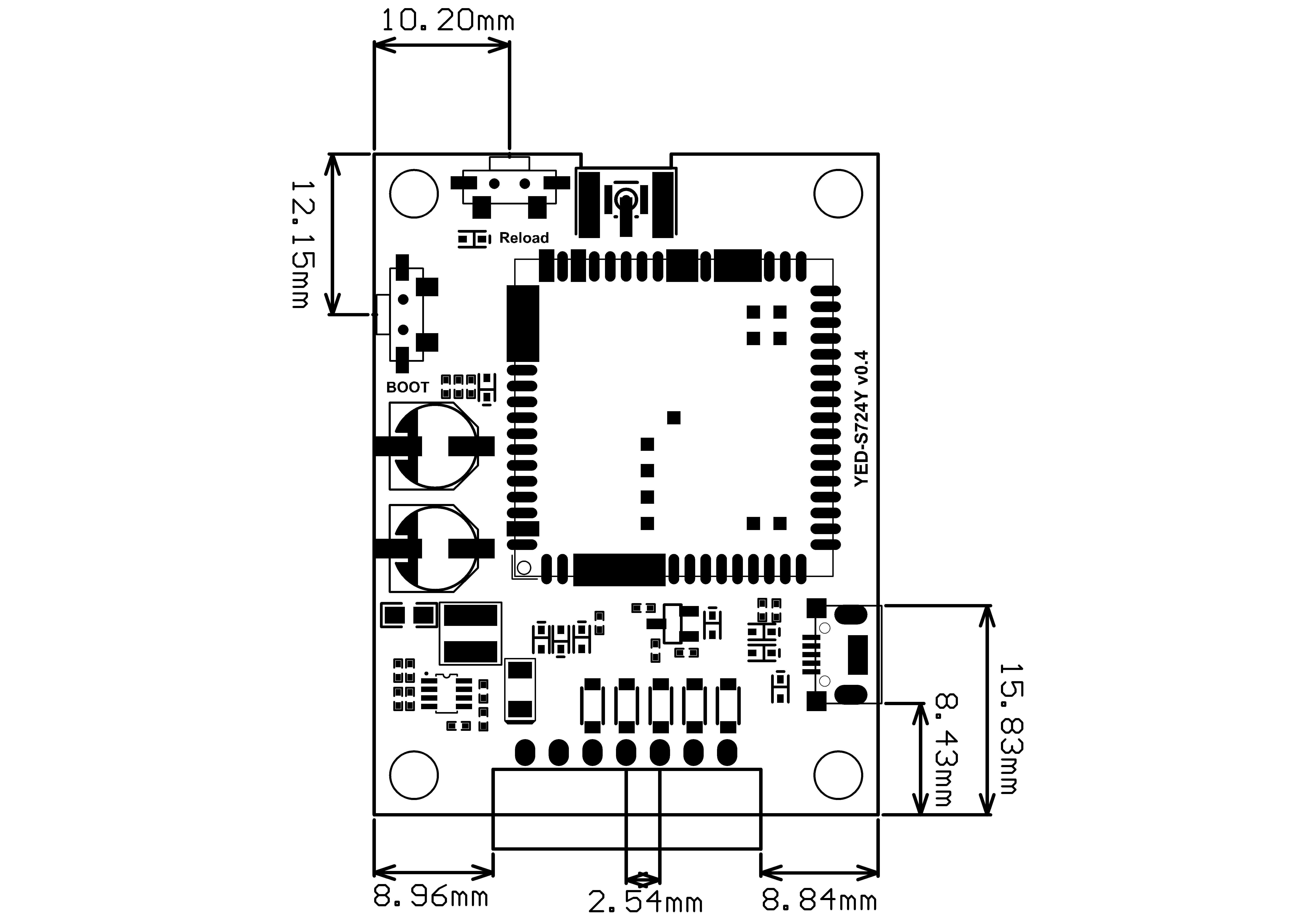

背面尺寸图

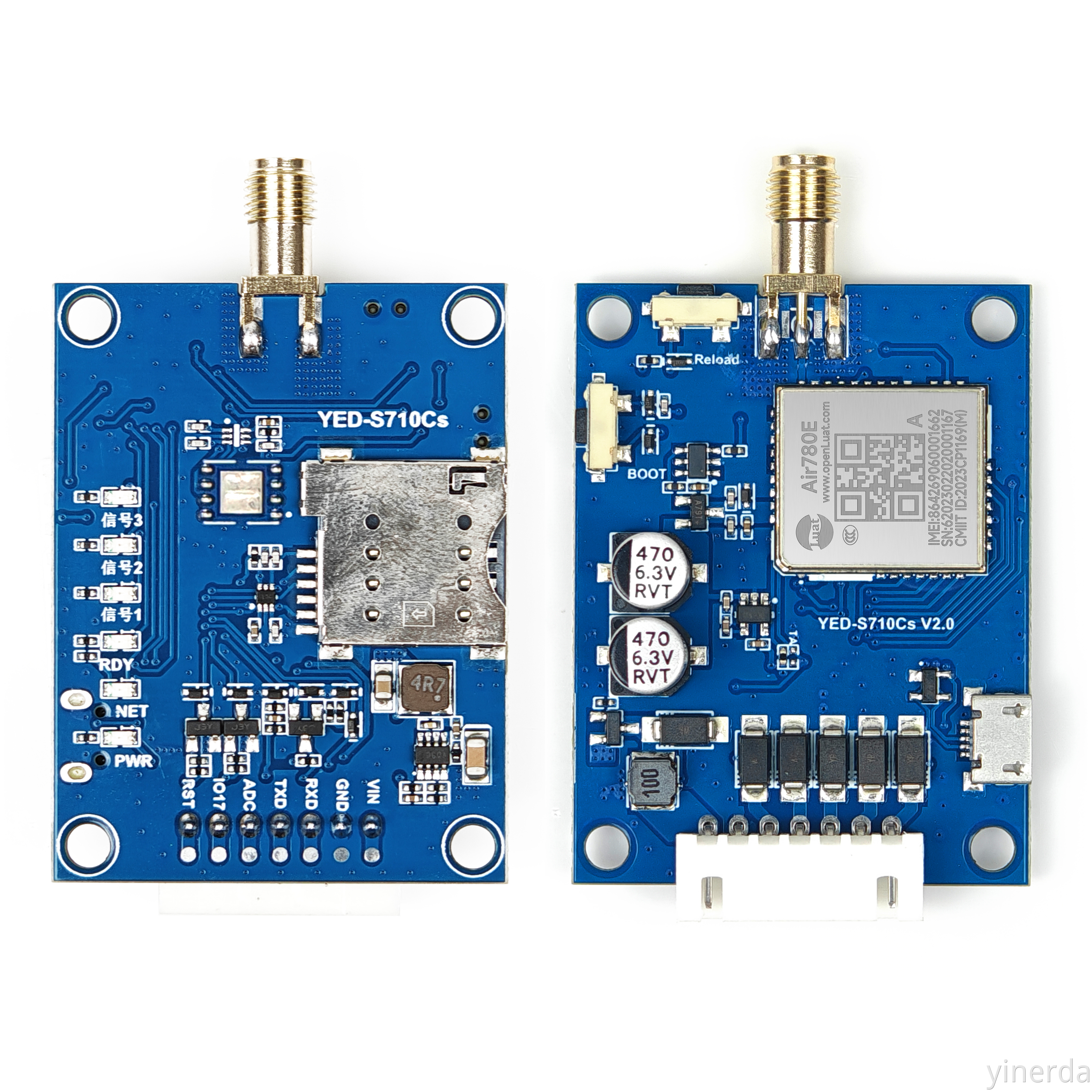

2.4. PCBA

3. LED状态描述

3.1. NET和RDY LED描述

指示意义

现象

备注

SIM卡不识别

NET LED 和RDY/STA LED 5000ms亮 5000ms灭

SIM卡正常，但注册不了网络

NET LED 100ms闪烁,RDY/STA LED 熄灭

注册网络成功，但没连上服务器

NET LED 500ms慢闪,RDY/STA LED熄灭

没有任何通道链接服务器

成功连上服务器

NET LED 1000ms慢闪,RDY/STA LED常亮

至少有一个通道链接服务器成功

3.2. 信号LED 描述

LED点亮个数

信号强度范围

备注

3

24~31

极强（正常通信）

2

17~23

强（正常通信）

1

13~16

一般（能通信，可能不稳定）

0

<12

不能通信或者不稳定

4. 测试硬件连接方法

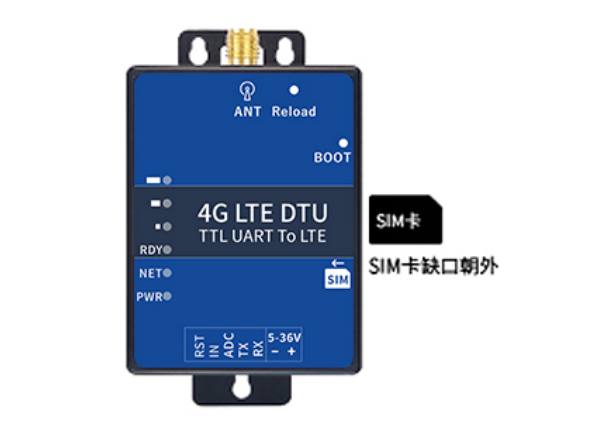

1、SIM卡插卡方向

2、使用普通串口工具测试

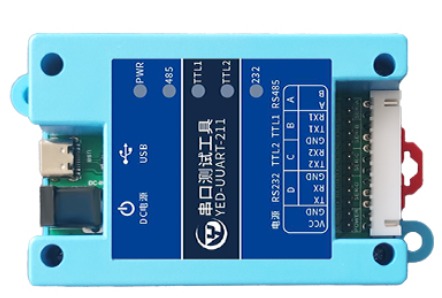

模块的VIN GND 接5~36V,10W的电源(不能用USB转串口那种电脑USB供电，功率不足)；TTL 串口TX 接USB 串口的RX，RX接USB串口的TX，GND接USB串口的GND。推荐使用银尔达的YED-UUART-211测试工具测试，方便供电和串口连接调试。

5. DTU固件实例讲解

适用模组方案：Air780E/Air700/Y100E

序号

网络协议

测试实例

1

TCP协议

【点击查看教程】

2

UDP协议

【点击查看教程】

3

HTTP协议

【点击查看教程】

4

MQTT协议

【点击查看教程】

5

定位

【点击查看教程】

6

WebSocket

【点击查看教程】

7

移动物联网

【点击查看教程】

8

电信Aiot-MQTT

【点击查看教程】

9

华为IotDA

【点击查看教程】

10

新腾讯IOT Explorer

【点击查看教程】

11

阿里IOT

【点击查看教程】

12

涂鸦云

【点击查看教程】

13

ThingsCloud

【点击查看教程】

14

短信转发

【点击查看教程】

15

升级设备(客户设备)固件实例

【点击查看教程】

16

SSL有证书加密实例

【点击查看教程】
