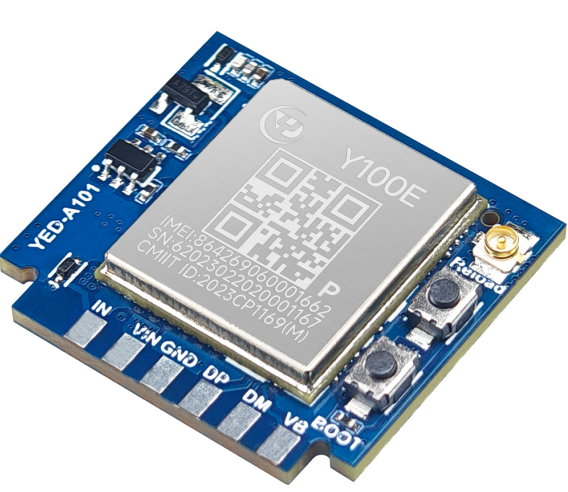

【银尔达4G模块核心板】YED-A101

 购买链接：https://yinerda.taobao.com/

公司网站：www.yinerda.com
智联万物，稳启未来，银尔达电子，赋能智慧工业新生态

1. 简介

YED-A101版本适合设备控制，状态检测，传感器数据采集等通过4G网络与服务器通讯的场景，具体功能特点如下。

1) 支持宽输入电压范围5~12 V；

2) 工作环境为-35℃~75℃；

3）金手指焊接，方便集成；

4) 支持1路GPIO输出，可以用来做继电器控制；

5) 支持1路GPIO输入，可以用来做外部状态输入检测；

6) 支持1路TTL串口功能,支持3.3V串口电平；

7) 支持2路ADC电流采集，范围0-3.8V；

8) 支持硬件看门狗，运行稳定不死机；

9)支持银尔达DTU透传固件，支持TCP、UDP、MQTT、HTTP、Websocket,阿里云IOT 、腾讯IOT、OneNet，华为IOT，电信云，涂鸦云、ThingsCloud等平台；

10)支持二次开发定制。

11)支持SSL证书加密TCPS/MQTTS/HTTPS 协议；

12)支持给用户设备进行固件升级。

2. 产品规格

2.1、硬件参数

功能事项		详细说明
4G模块	网络标准	Cat1 4G全网通，支持中国移动、联通、电信
	网络频段	LTE-FDD:B1/B3/B5/B8 LTE-TDD:B34/B38/B39/B40/B41
电源参数		5~12 V，10W电源
工作环境	工作温度	-35℃ ~+75℃
	工作湿度	5%~95%RH(无凝露)
TTL串口	1路	1200-460800；数据位:8 、7；停止位：1、2；校验位：奇、偶、无校验
输入	1路	3.3V 电平输入，可以外部设计做光耦等检查
输出	1路	3.3V 电平输出，可以外部设计做继电器等控制 驱动电流35ma,驱动继电器需要加三极管
ADC	2路	0~3.8V电压采集，可以加分压电阻采集电压或者电流
硬件看门狗	支持	外部硬件看门狗
尺寸
