【银尔达4G DTU边缘计算网关】YED-D724Y3

1. 简介

YED-D724Y3 是一款基于合宙Air724系列高性价比的Cat1 4G DTU。支持移动、电信、联通 全网通4G，可以方便集成到自己的设备系统中。主要特点如下:

1) 支持5~36V宽电压供电,电源防插反；

2) 外壳防水等级IP66，防油、防水、防尘；

3) 信号强度指示LED，方便排查安装地方信号；

4) 工作环境为-35℃-75℃；

5) 支持1路RS485通讯；

6) 支持银尔达DTU透传固件，支持TCP、UDP、MQTT、HTTP、阿里云IOT 、腾讯IOT；

7) 支持标签logo定制服务；

8) 支持二次开发定制。

2. 硬件规格

2.1. 硬件参数

功能事项		详细说明
4G模块	网络标准	Cat1 4G全网通，支持中国移动、联通、电信
	网络频段	LTE-FDD:B1/B3/B5/B8 LTE-TDD:B34/B38/B39/B40/B41
电源参数		5~36V，10W电源，推荐12V电源
工作环境	工作温度	-35℃ ~+75℃
	工作湿度	5%~95%RH(无凝露)
RS485串口	1路	1200-230400；数据位:8 ；停止位：1、2；校验位：奇、偶、无校验
信号指示		5颗信号强度指示灯
尺寸		107*58*40mm
安装方式		M3螺丝安装

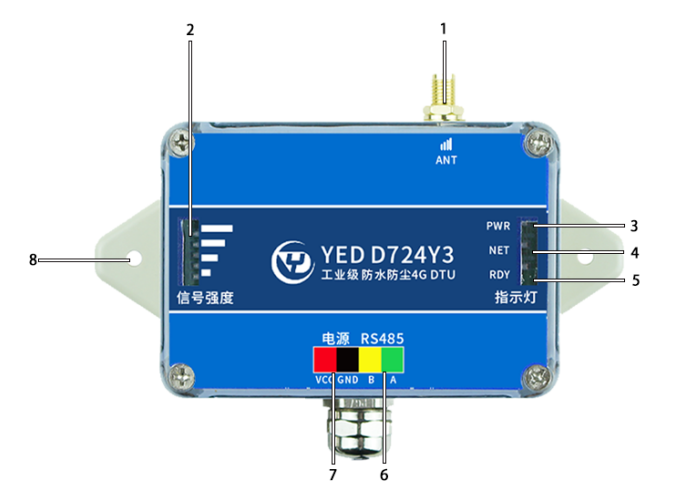

2.2. 硬件资源介绍

编号	标识	功能	说明
1	4G天线		SMA接口，兼容IPEX焊盘，可以选贴
2	PWR		电源指示灯
3	NET		系统指示灯
4	RDY		系统指示灯
5	B A		RS485的A和B
6	VCC GND	电源	VCC电源正极，GND电源负极 5~36V供电，10W电源，推荐12V电源供电
7	信号指示灯		5颗信号指示灯
8	固定孔		3MM孔径

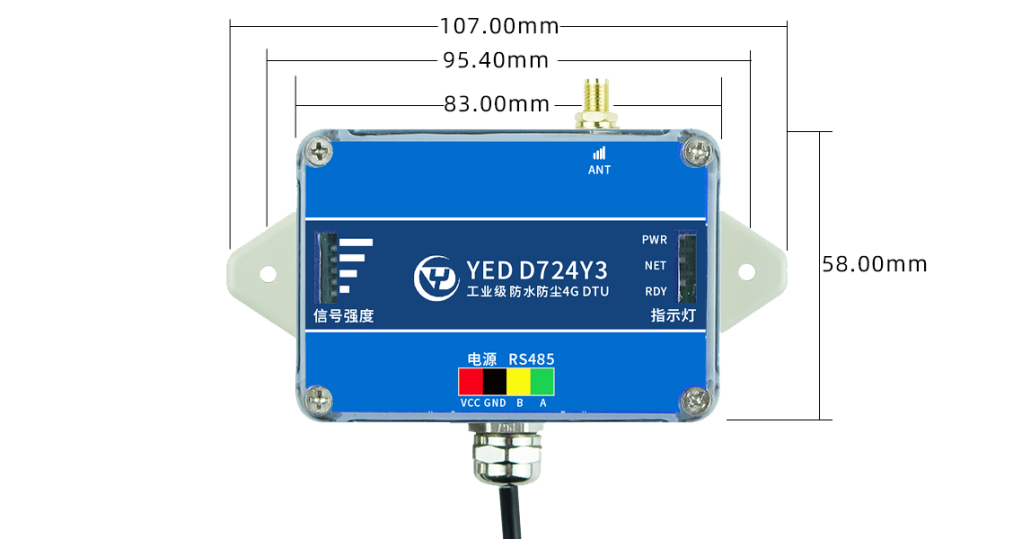

2.3. 硬件尺寸

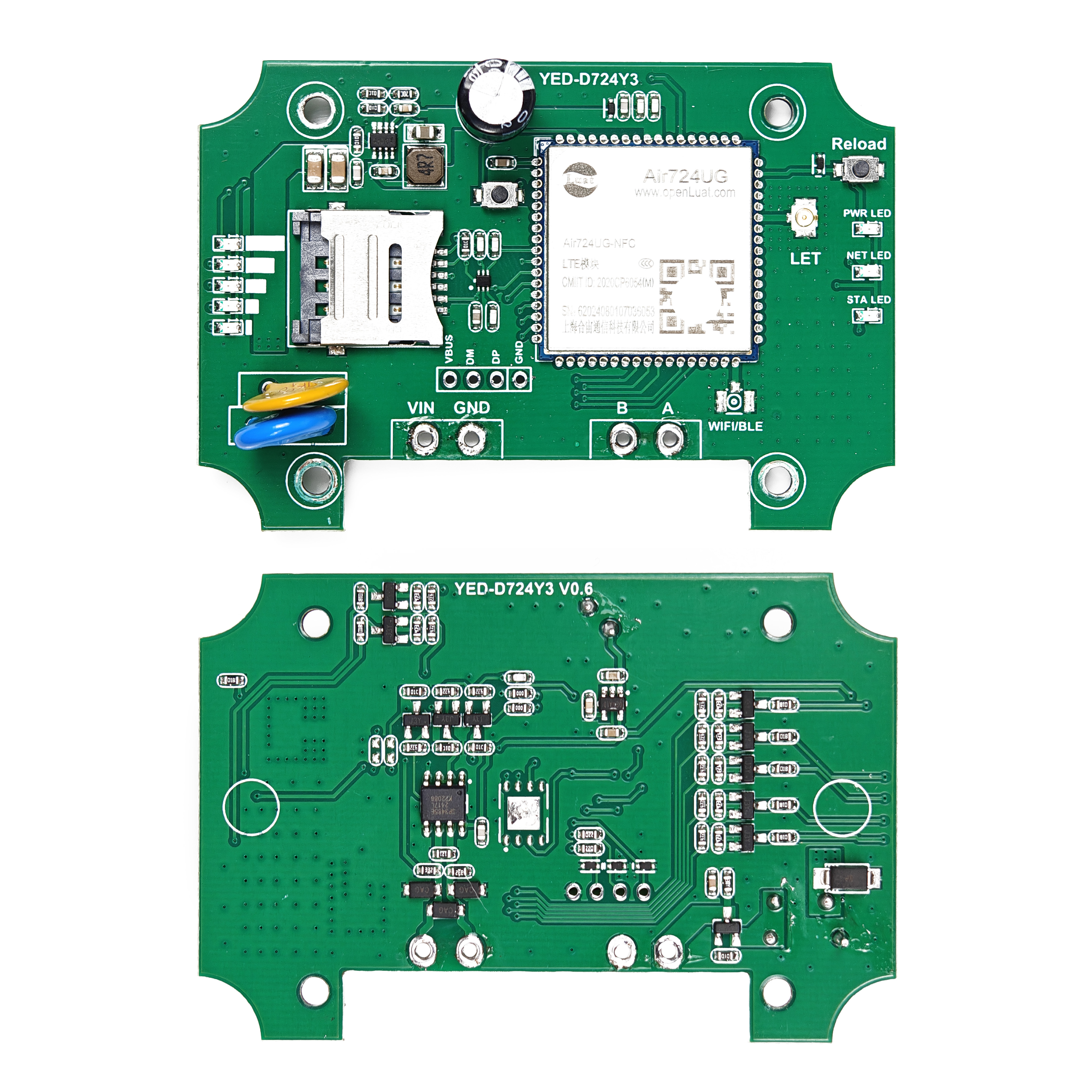

2.4. PCBA

3. LED状态描述

3.1. NET和RDY LED描述

指示意义	现象	备注
SIM卡不识别	NET LED 和RDY/STA LED 5000ms亮 5000ms灭
SIM卡正常，但注册不了网络	NET LED 100ms闪烁,RDY/STA LED 熄灭
注册网络成功，但没连上服务器	NET LED 500ms慢闪,RDY/STA LED熄灭	没有任何通道链接服务器
成功连上服务器	NET LED 1000ms慢闪,RDY/STA LED常亮	至少有一个通道链接服务器成功

3.2. 信号LED 描述

LED点亮个数	信号强度范围	备注
5	26~31	极强
4	21~25	强
3	17~20	一般
2	12~16	差（不能稳定通信）
1	6~11	很差（不能稳定通信）
0	<6	不能通信

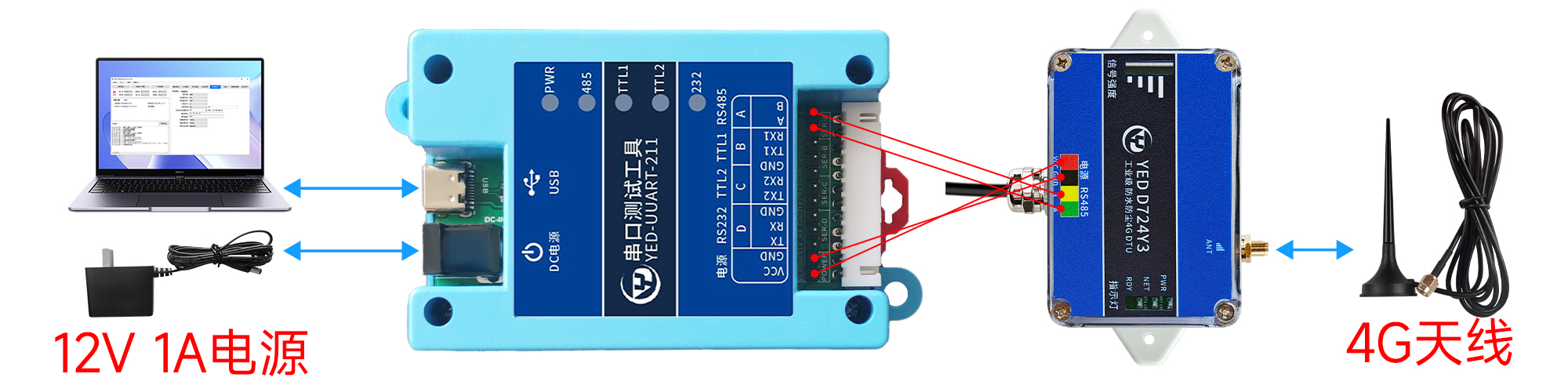

4. 测试硬件连接方法

4.1. 使用普通串口工具测试

模块的VIN GND 接5~36V,10W的电源(不能用USB转串口那种电脑USB供电，功率不足)；RS48接口，A接A，B接B。推荐使用银尔达的YED-UUART-211测试工具测试，方便供电和串口连接调试。

5. DTU固件实例讲解

适用模组方案：Air724UG/Air820UG

序号	网络协议	测试实例
1	TCP协议	【点击查看教程】
2	UDP协议	【点击查看教程】
3	HTTP协议	【点击查看教程】
4	MQTT协议	【点击查看教程】
5	腾讯IOT Explorer	【点击查看教程】
6	阿里IOT配置	【点击查看教程】
7	定位配置测试实例	【点击查看教程】
