1. 简介

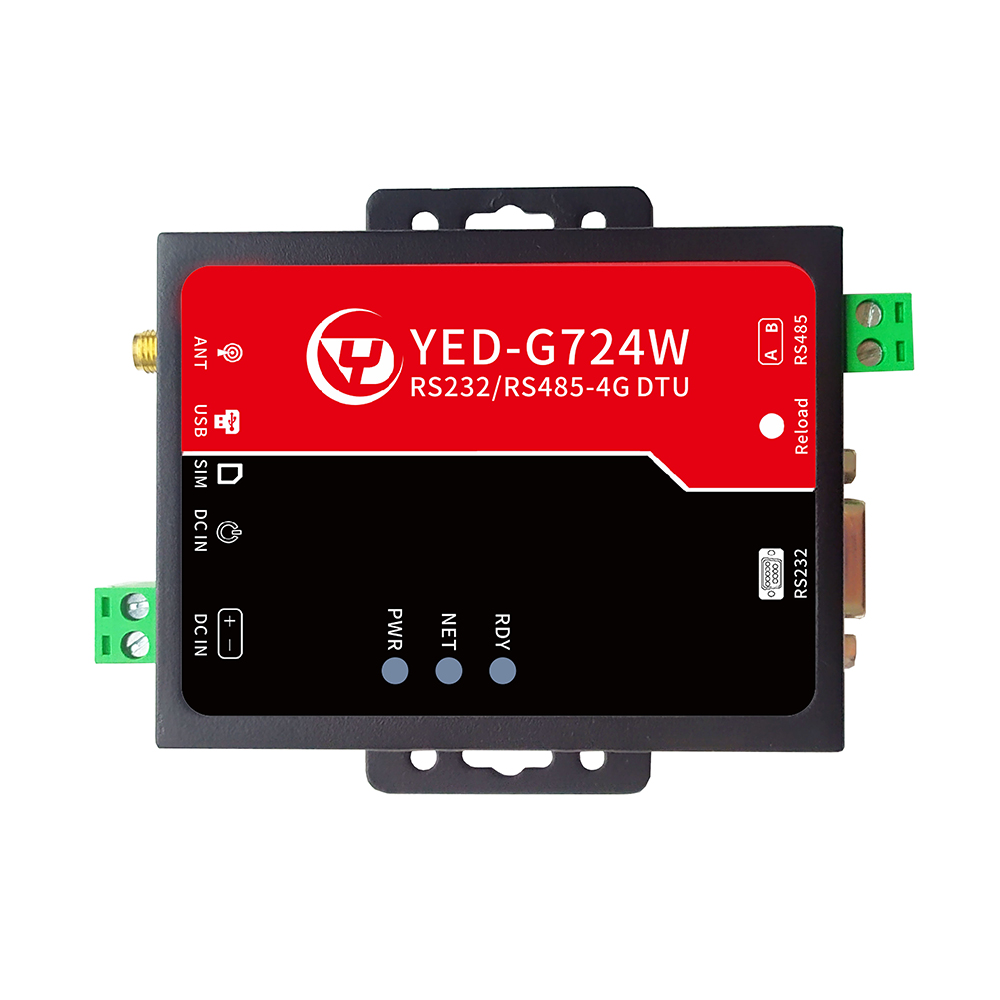

YED-G724W 是一款基于合宙Air724系列高性价比的Cat1 4G DTU。支持移动、电信、联通 全网通4G，可以方便集成到自己的设备系统中。主要特点如下:

1)支持5~36V宽电压供电；

2)支持-35℃~75℃工作环境温度；

3)支持5~95%RH湿度工作环境；

4)支持接触放电±8KV,空气放电±15KV；

5)支持1路RS232串口；

6)支持1路RS485串口；

7) 支持银尔达DTU透传固件，支持TCP、UDP、MQTT、HTTP、阿里云IOT 、腾讯IOT；

8) 支持标签logo定制服务；

9) 支持二次开发定制。

2. 硬件规格

2.1. 硬件参数

功能事项

详细说明

4G模块

网络标准

Cat1 4G全网通，支持中国移动、联通、电信

网络频段

LTE-FDD:B1/B3/B5/B8

LTE-TDD:B34/B38/B39/B40/B41

电源参数

5~36V，10W电源，推荐12V电源

工作环境

工作温度

-35℃ ~+75℃

工作湿度

5%~95%RH(无凝露)

RS232串口

1路

1200-460800；数据位:8 ；停止位：1、2；校验位：奇、偶、无校验

RS485串口

1路

1200-230400；数据位:8 ；停止位：1、2；校验位：奇、偶、无校验

尺寸

90*84*26mm

安装方式

M3螺丝安装

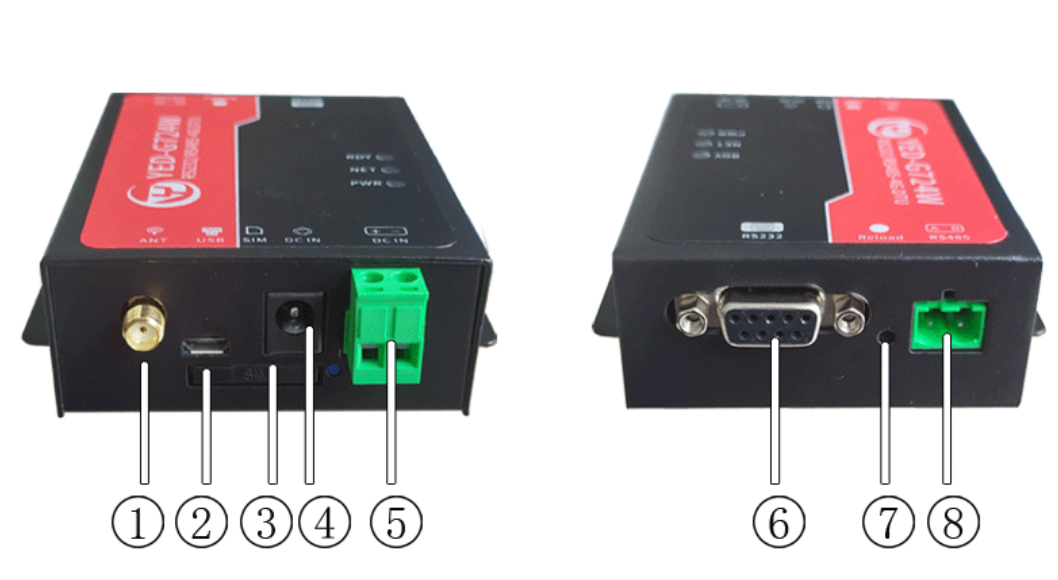

2.2. 硬件资源介绍

编号

标识

功能

说明

1

4G天线

SMA接口

2

USB

mico usb 固件升级或日志调试

3

SIM卡

自锁SIM卡

4

DC IN

供电电源

DC电源座，5~36V，10W电源，推荐12v电压

5

DC IN

供电电源

+表示电源正极，-表示电源负极

5~36V 电压，10W电源，推荐12V电压

6

RS232

DB9 RS232串口

2脚 RX ,3脚 TX ,5脚 GND

7

Reload

长按7秒，恢复出厂设置

8

RS485

RS485 5.08接口

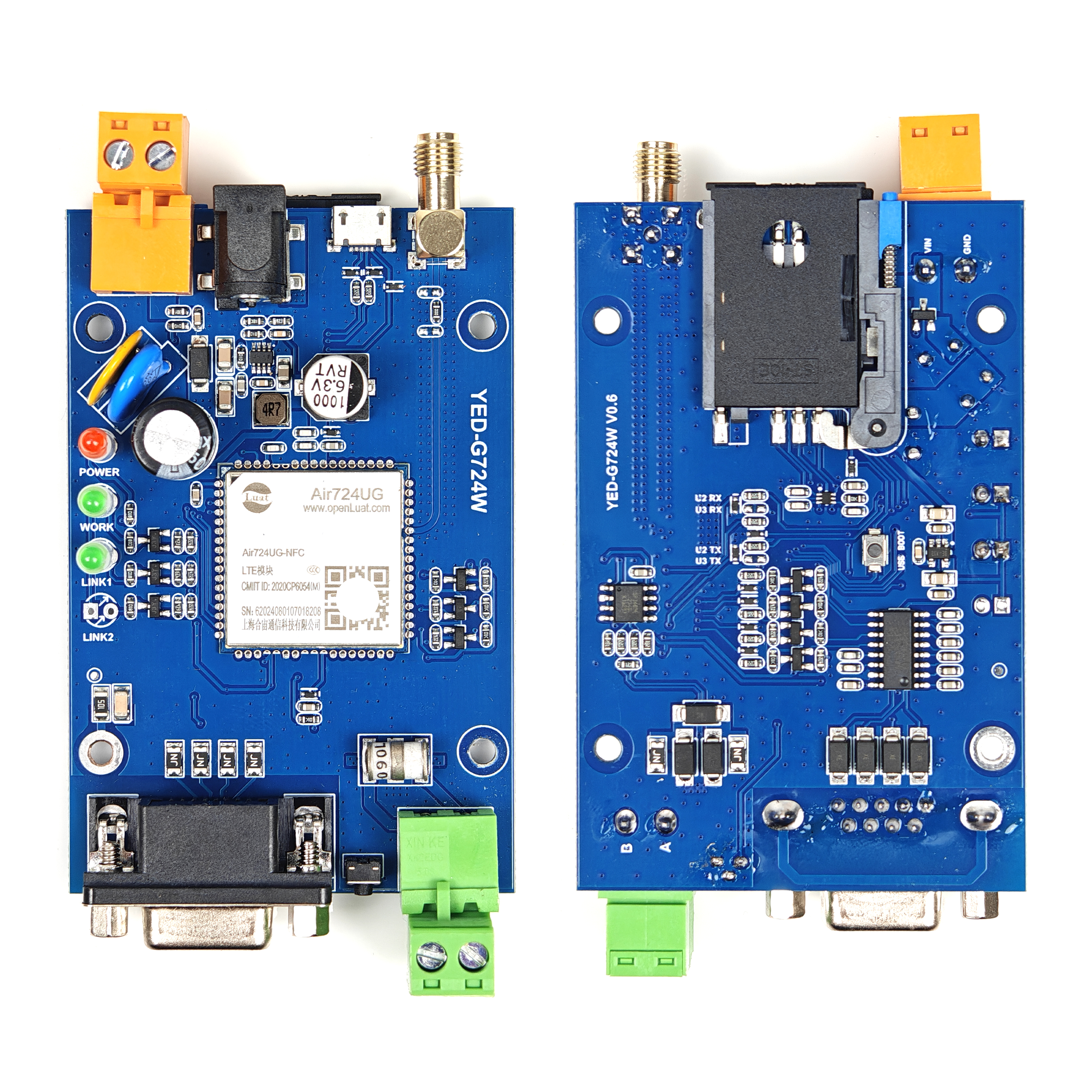

2.3. PCBA

3. LED状态描述

指示意义

现象

备注

SIM卡不识别

NET LED 和RDY/STA LED 5000ms亮 5000ms灭

SIM卡正常，但注册不了网络

NET LED 100ms闪烁,RDY/STA LED 熄灭

注册网络成功，但没连上服务器

NET LED 500ms慢闪,RDY/STA LED熄灭

没有任何通道链接服务器

成功连上服务器

NET LED 1000ms慢闪,RDY/STA LED常亮

至少有一个通道链接服务器成功

4. 测试硬件连接方法

1、使用普通串口工具测试

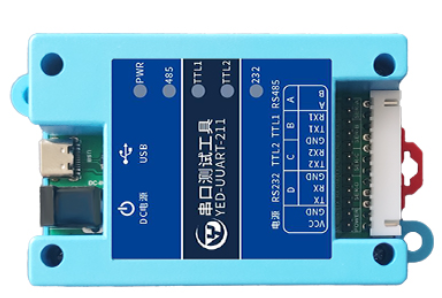

模块的VIN GND 接5~36V,10W的电源(不能用USB转串口那种电脑USB供电，功率不足)；RS232的TX 接USB 串口的RX，RX接USB串口的TX，GND接USB串口的GND；RS485的A接A，B接B。推荐使用银尔达的YED-UUART-211测试工具测试，方便供电和串口连接调试。

5. DTU固件实例讲解

适用模组方案：Air724UG/Air820UG

序号

网络协议

测试实例

1

TCP协议

【点击查看教程】

2

UDP协议

【点击查看教程】

3

HTTP协议

【点击查看教程】

4

MQTT协议

【点击查看教程】

5

腾讯IOT Explorer

【点击查看教程】

6

阿里IOT配置

【点击查看教程】

7

定位配置测试实例

【点击查看教程】
