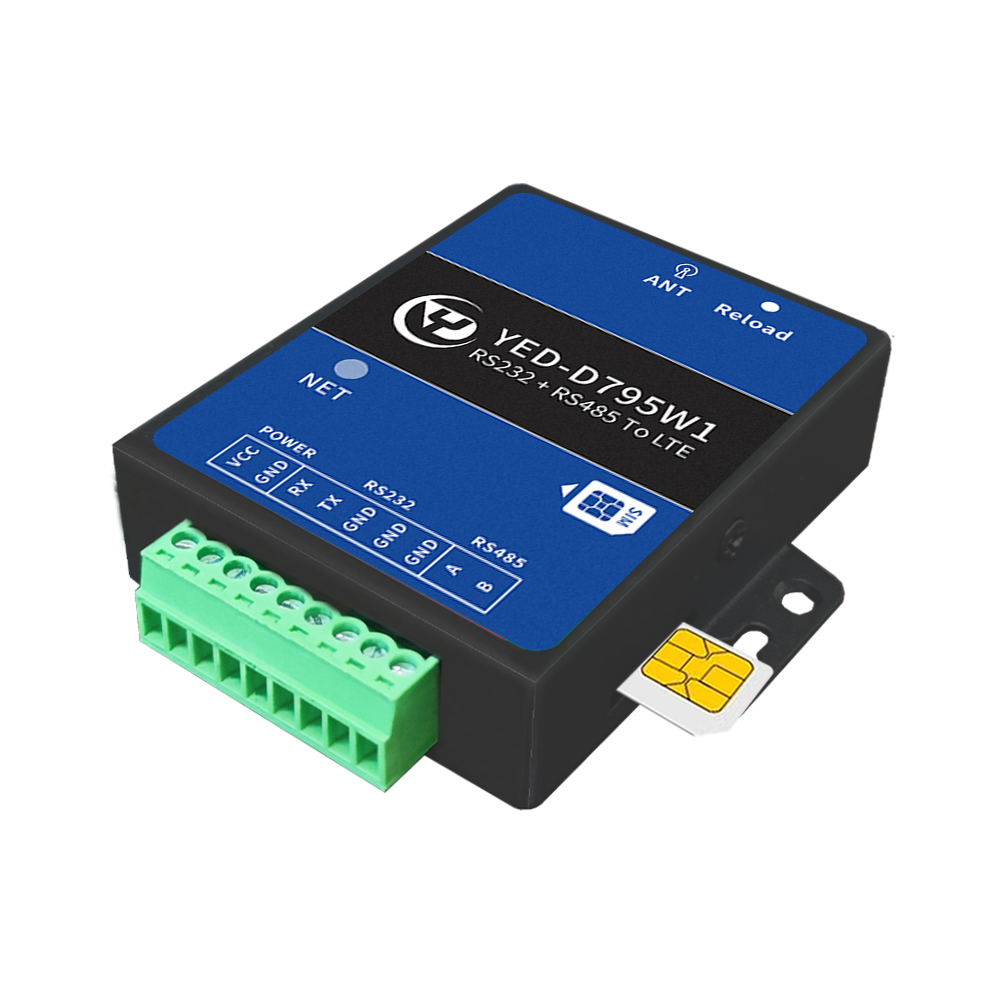

【银尔达4G DTU边缘计算网关】YED-D795W1

1. 简介

YED-D795W1适合设备控制，状态检测，传感器数据采集等通过4G网络与服务器通讯的场景，具体功能特点如下。

1) 支持宽输入电压范围5~36V；

2) 支持接触放电±8KV，空气放电±15KV；

3) 工作环境为-35℃~75℃；

4) 支持全球4G+2G频段；

5) 支持1路RS485；

6) 支持1路RS232；

7) 支持硬件看门狗，运行稳定不死机；

8)支持银尔达DTU透传固件，支持TCP、UDP、MQTT、HTTP、阿里云IOT 、腾讯IOT；

9)支持标签logo定制服务；

10)支持二次开发定制。

2. 硬件规格

2.1. 硬件参数

功能事项		详细说明
4G模块	网络标准	Cat1 全球通 4G+2G
	网络频段	LTE-FDD:B1/B2/B3/B4/B5/B7/B8/B12/B13/B17/B18/B19/B20/ B25/B26/B28/B66 LTE-TDD:B38/B40/B41 GSM:850/900/1800/1900
电源参数		5~36V，10W电源，推荐5V以上电源
工作环境	工作温度	-35℃ ~+75℃
	工作湿度	5%~95%RH(无凝露)
RS232串口	数量	1路
		1200-460800；数据位:8 ；停止位：1、2；校验位：奇、偶、无校验
RS485串口	数量	1路
		1200-230400；数据位:8 ；停止位：1、2；校验位：奇、偶、无校验
尺寸		73*88*20mm
安装方式		M3螺丝安装

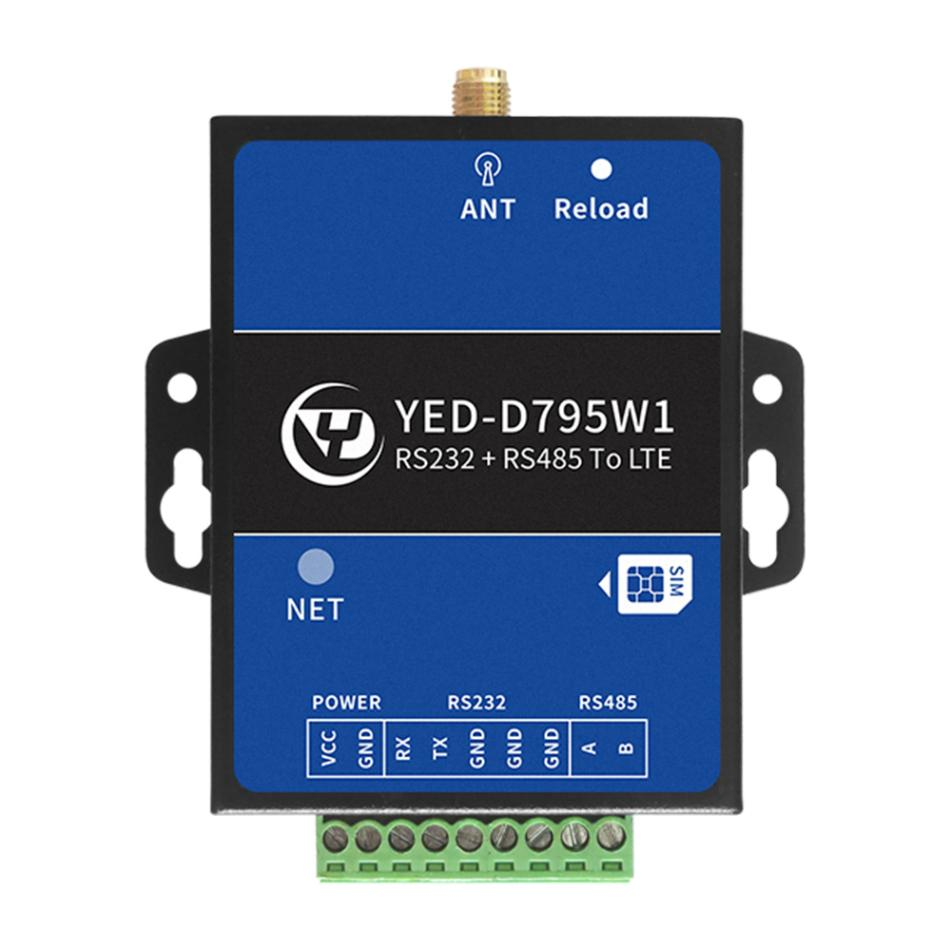

2.2. 硬件资源介绍

编号	标识	功能	说明
1	V/G	供电电源	V标识电源正极(VIN) G标识电源负极(GND) 5~36V 电压，10W电源，推荐5V以上电压
	RX/TX/GND		RS232
	A/B		RS485
2	BOOT	BOOT按键	与USB配合，做固件升级
3	Reload	Reload按键	长按7秒恢复出厂设置
4	4G天线		SMA天线，兼容IPEX 1代
5	USB		用来下载程序或者调试日志 2.0mm排针VB是USB正极，GND是负极，不能接错否则会烧毁设备
6	NET LED		系统状态指示LED
7	外置SIM卡		弹簧中卡，缺口朝外

2.3. 硬件尺寸

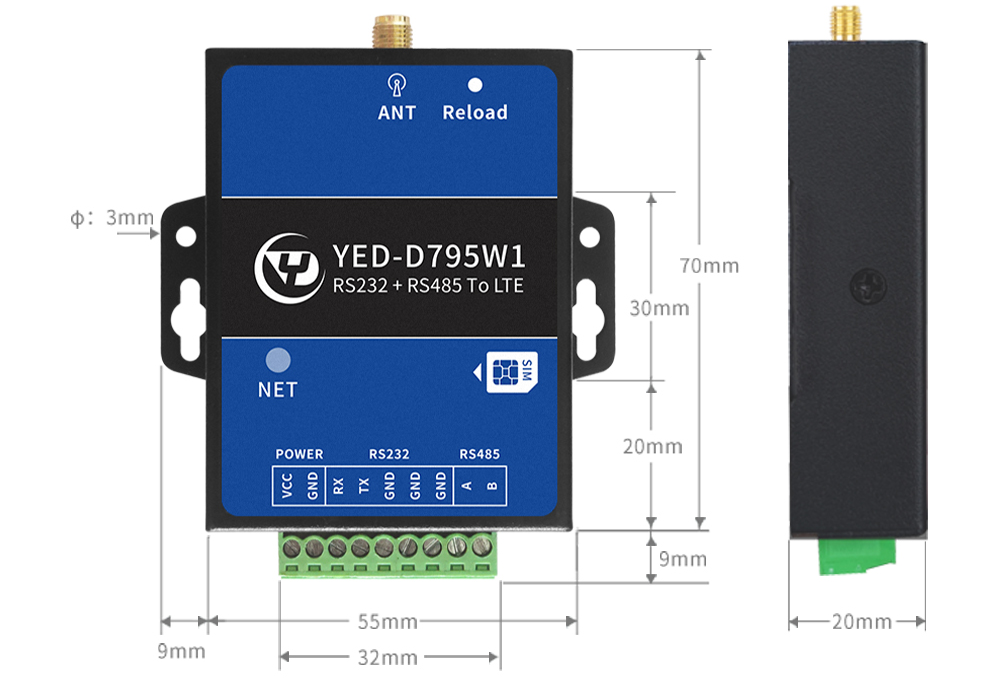

PCB尺寸

外壳尺寸

2.4. PCBA

3. LED状态描述

指示意义	现象	备注
SIM卡不识别	NET LED 5000ms亮 5000ms灭
SIM卡正常，但注册不了网络	NET LED 100ms闪烁
注册网络成功，但没连上服务器	NET LED 500ms慢闪	没有任何通道链接服务器
成功连上服务器	NET LED 1000ms慢闪	至少有一个通道链接服务器成功

4. 测试硬件连接方法

4.1. SIM卡安装方法

4.2. 使用普通串口工具测试

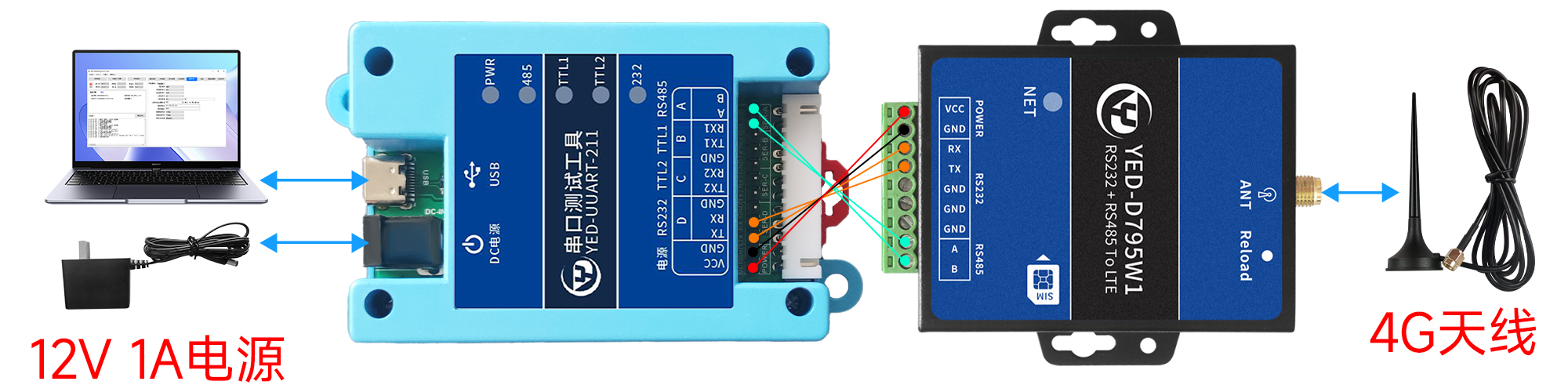

模块的VIN GND 接5~36V,10W的电源(不能用USB转串口那种电脑USB供电，功率不足)；RS232接口TX 接USB 串口的RX，RX接USB串口的TX，GND接USB串口的GND，或者RS485 A接A，B接B。推荐使用银尔达的YED-UUART-211测试工具测试，方便供电和串口连接调试。

5. DTU固件实例讲解

适用模组方案：Air724UG/Air820UG

序号	网络协议	测试实例
1	TCP协议	【点击查看教程】
2	UDP协议	【点击查看教程】
3	HTTP协议	【点击查看教程】
4	MQTT协议	【点击查看教程】
5	腾讯IOT Explorer	【点击查看教程】
6	阿里IOT配置	【点击查看教程】
7	定位配置测试实例	【点击查看教程】
