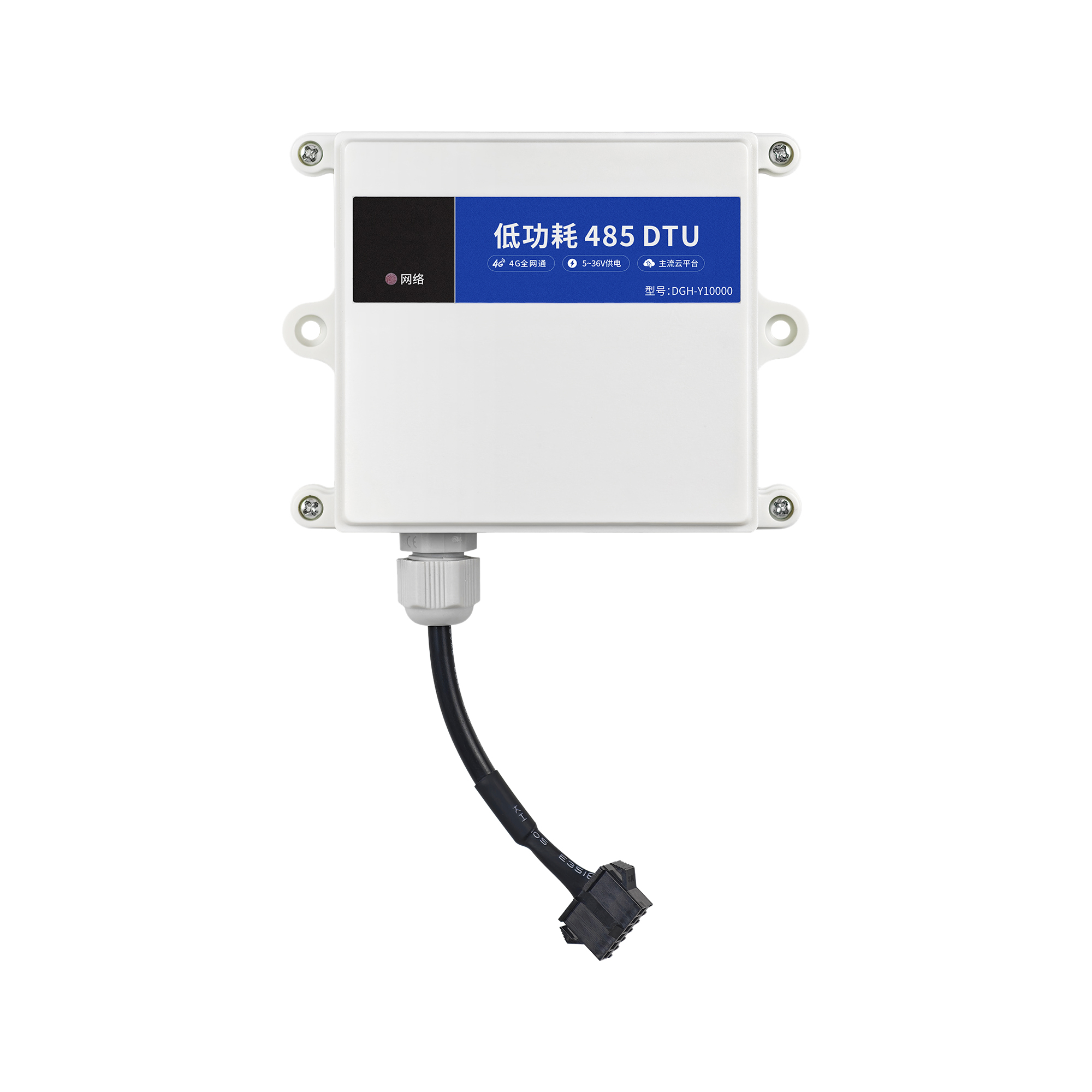

【银尔达4G DTU边缘计算网关】DGH-Y10000

1. 简介

YED-DGH-Y10000 DTU版本适合设备控制，状态检测等通过4G网络与服务器通讯的场景，具体功能特点如下。

1) 支持5-36V宽电压供电，支持供电电压采集；

2) 支持接触放电±8KV，空气放电±15KV；

3) 工作环境为-35℃~75℃；

4) 支持1路RS485串口；

5) 支持1路供电电压可控电源输出，最大电流1A；

6) 支持硬件看门狗，运行稳定不死机（可选贴，默认不贴）；

7)支持银尔达DTU透传固件，支持TCP、UDP、MQTT、HTTP、Websocket,阿里云IOT 、腾讯IOT、OneNet，华为IOT，电信云，涂鸦云、ThingsCloud等平台；

8) 支持标签logo定制服务；

9) 支持二次开发定制;

10)支持SSL证书加密TCPS/MQTTS/HTTPS 协议；

11)标配IP64防水防尘外壳；

2. 产品规格

2.1. 硬件参数

功能事项		详细说明
4G模块	网络标准	Cat1 4G全网通，支持中国移动、联通、电信
	网络频段	LTE-FDD:B1/B3/B5/B8 LTE-TDD:B34/B38/B39/B40/B41
电源参数		5~36V，10W电源，推荐12V电源 支持供电电压采集
工作环境	工作温度	-35℃ ~+75℃
	工作湿度	5%~95%RH(无凝露)
RS485	1路	1200-230400；数据位:8 ；停止位：1、2；校验位：奇、偶、无校验
电源输出	1路	供电电压，可控电源输出，最大电流1A
硬件看门狗	支持	外部硬件看门狗（选贴，默认不贴）
尺寸		84*40*25mm
安装方式		3mm螺丝定位孔

2.2. 4G 模块功耗参考

待机电流为 DTU 保持服务器网络连接，不发数据的时候的平均电流；5V 发送数据的电流平均约20ma计算；12V按 10ma 计算；数据发送完成后大约 12 秒后会自动进入低功耗。

编号	供电电压	关闭全部 LED	待机电流(ma)	备注
1	5V	N	6.8~8ma
2	5V	Y	6.2~7ma
3	12V	N	2.3~2.7ma
4	12V	Y	2.0~2.5ma

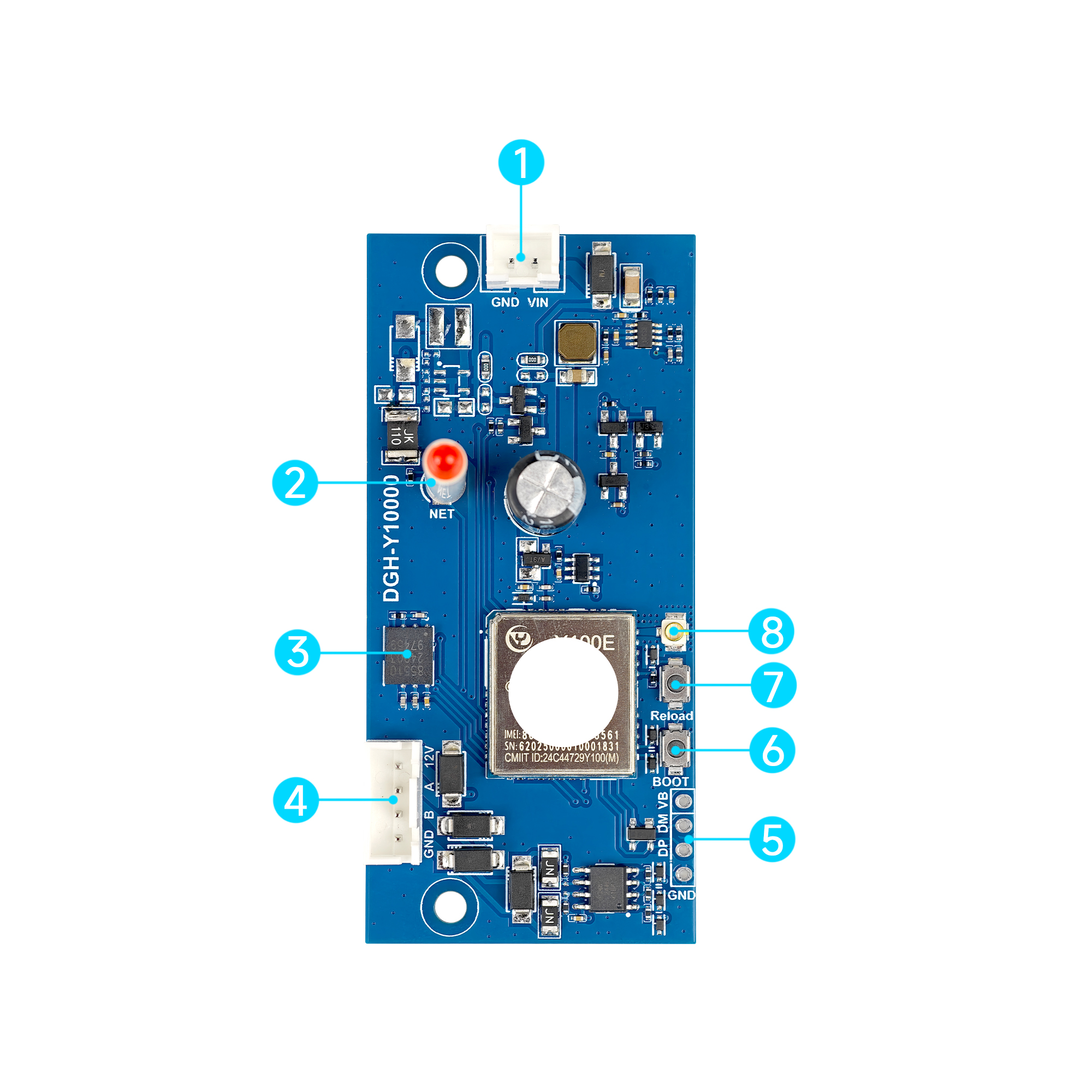

2.3. 硬件资源介绍

编号	标识	功能	说明
1	VIN GND	供电电源	VIN电源正极，GND电源负极 范围5~36V，10W电源 支持供电电压采集
2	NET		系统指示灯
3	贴片卡		贴片SIM卡
4	12V A B GND	可控电源输出 RS485串口	供电电压 可控输出，输出的是供电电压 （可控电源输出ID为1） A/B RS485接口
5	GND DP DM VB		固件升级和日志调试
6	BOOT		配合USB，进入BOOT升级模式
7	Reload		长按7秒，恢复出厂设置
8	4G天线		ipex1代

2.4. 硬件尺寸

PCB尺寸

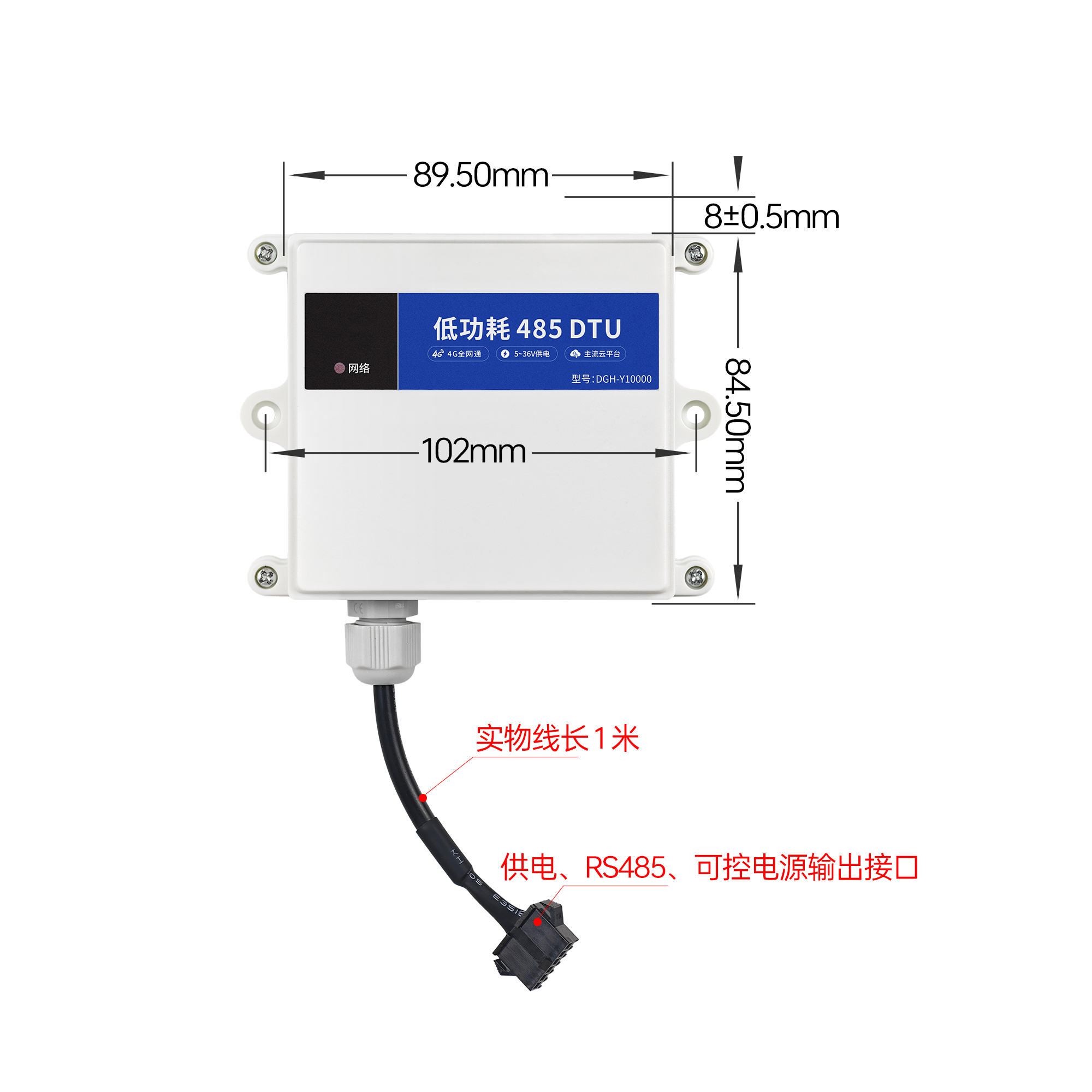

外壳尺寸

3. LED状态描述

指示意义	现象	备注
SIM卡不识别	NET LED 5000ms亮 5000ms灭
SIM卡正常，但注册不了网络	NET LED 100ms闪烁
注册网络成功，但没连上服务器	NET LED 500ms慢闪	没有任何通道链接服务器
成功连上服务器	NET LED 1000ms慢闪	至少有一个通道链接服务器成功

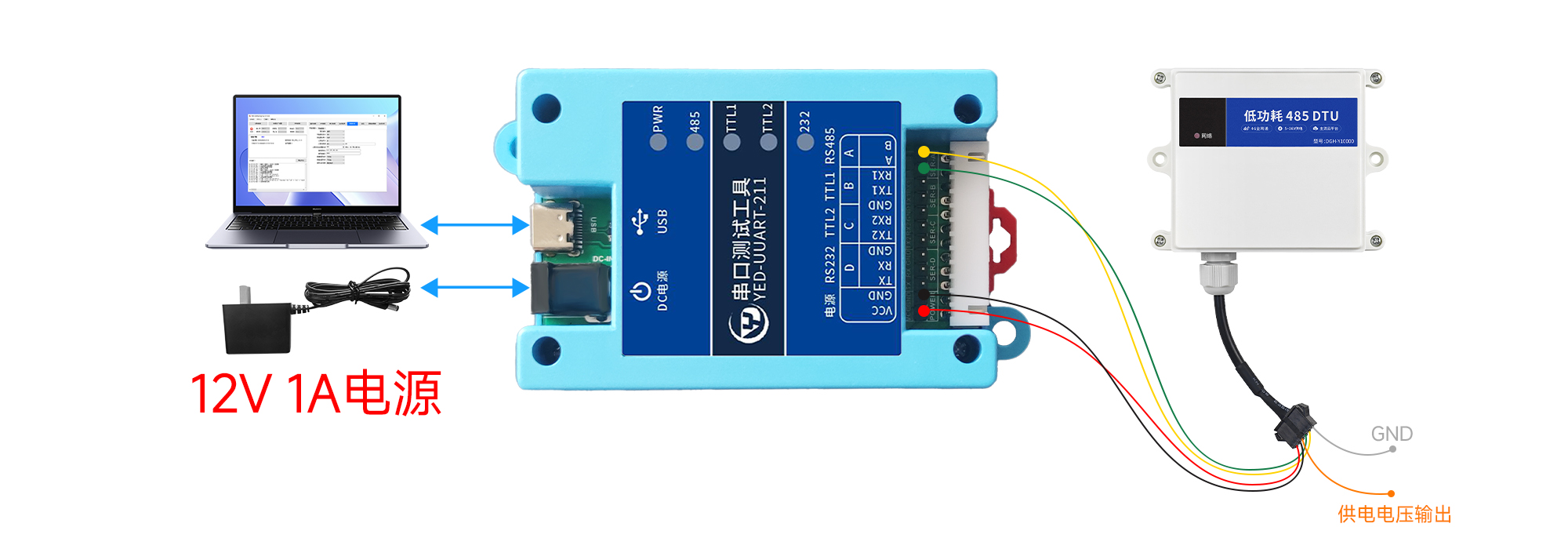

4. 测试硬件连接方法

设备12v 1A供电。进行RS485通信时，需将设备的A端与USB转串口模块的A端对应连接，B端同理对接。建议选用银尔达YED-UUART-211测试工具，该工具集成供电与串口调试功能，可有效提升测试效率。

5. DTU固件实例讲解

适用模组方案： Air780E/Air700/Y100E/Air780EPM/Y100EP

序号	网络协议	测试实例
1	TCP协议	【点击查看教程】
2	TCP协议远程控制DTU资源	【点击查看教程】
3	UDP协议	【点击查看教程】
4	HTTP协议	【点击查看教程】
5	MQTT协议	【点击查看教程】
6	MQTT协议远程控制DTU资源	【点击查看教程】
7	定位	【点击查看教程】
8	WebSocket	【点击查看教程】
9	移动物联网	【点击查看教程】
10	电信Aiot-MQTT	【点击查看教程】
11	华为IotDA	【点击查看教程】
12	新腾讯IOT Explorer	【点击查看教程】
13	阿里IOT	【点击查看教程】
14	涂鸦云	【点击查看教程】
15	ThingsCloud	【点击查看教程】
16	短信转发	【点击查看教程】
17	升级设备(客户设备)固件实例	【点击查看教程】
18	SSL有证书加密实例	【点击查看教程】

6. 银尔达IOT平台教程

序号	网络协议	测试实例
1	IOT平台入门教程	【点击查看教程】
2	串口透传指令控制	【点击查看教程】
3	Modbus温湿度传感器	【点击查看教程】
