$[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-q9nQqKix-1621597525748)(C:\Users\jinyuan\AppData\Roaming\Typora\typora-user-images\image-20210521142352307.png)]$

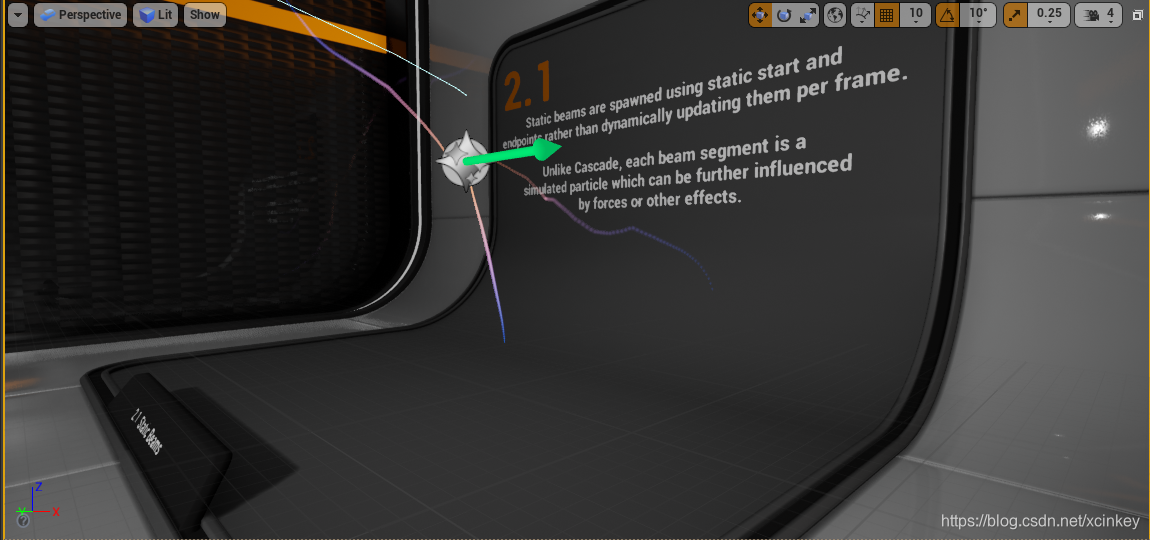

粒子效果

从中心点向四周随机发散条带光线，每条光线上可以看到明显的粒子，可见条带是将粒子串联了起来，同时条带上有明显的波动，并且颜色与距离中心点的距离有着明显的关系。

Niagara蓝图部分

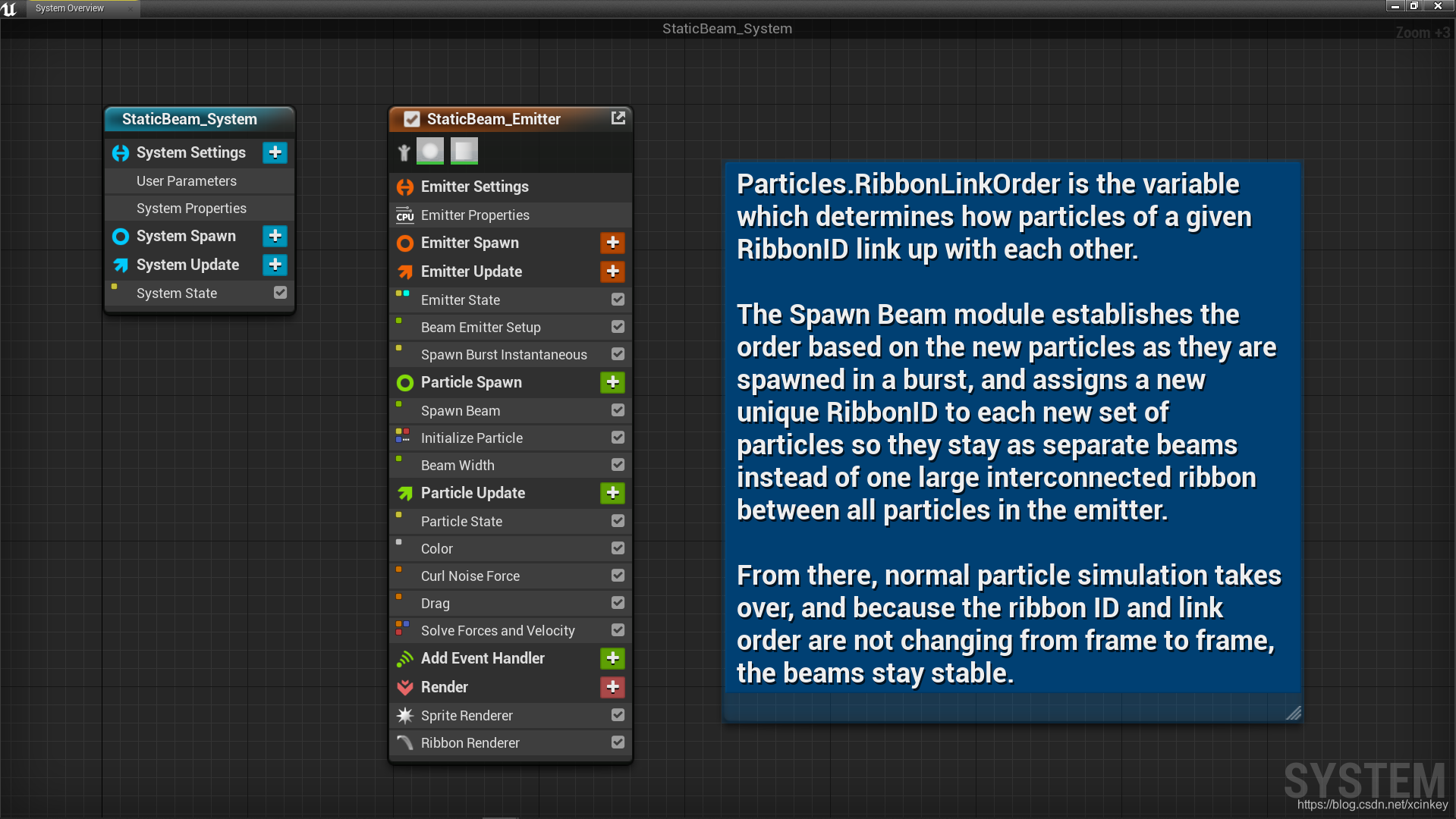

这个蓝图展示了Beam（光束？光线？条带？）的制作方法，本质上还是利用粒子，在生成每个粒子时，给定一个RibbonID，然后根据这个值去将粒子进行串联然后渲染条带（Ribbon）

在这里插入图片描述

效果实现分析

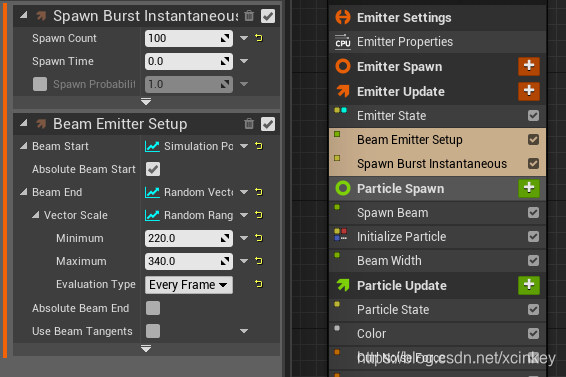

那么条带是怎么生成的呢？前面介绍过一个模块——Spawn Burst Instantaneous，可以瞬间生成一定数目的粒子。而Emitter Update里另外一个模块Beam Emitter Setup是用来做Beam的基本配置的，主要是初始点，然后结束的点。

$[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-e80narrk-1621597525750)(C:\Users\jinyuan\AppData\Roaming\Typora\typora-user-images\image-20210521144440601.png)]$

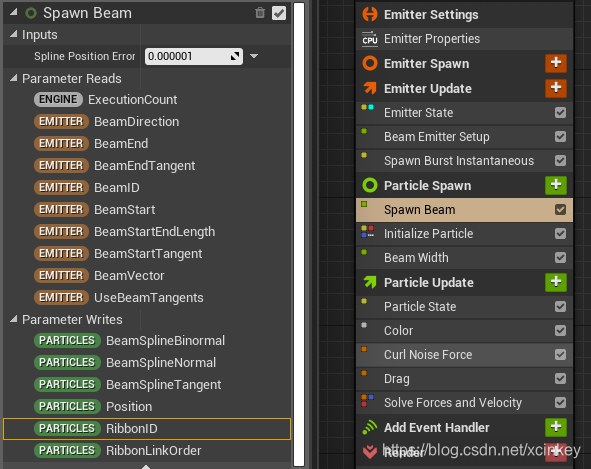

在Particle Spawn部分，利用Spawn Beam构建粒子顺序（分配RibbonID）。

在这里插入图片描述

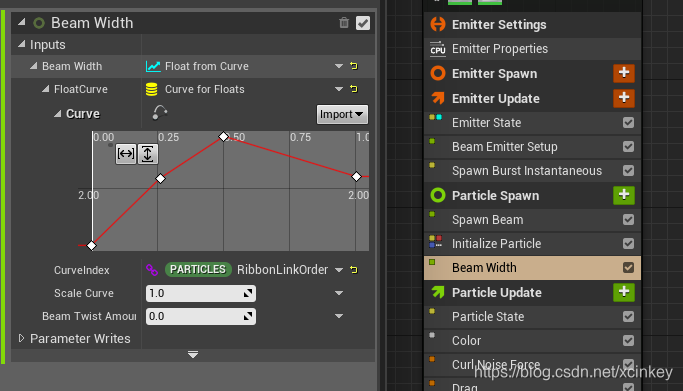

而Beam Width自然而然，负责调控Beam的粗细，这里的横坐标使用了Particle.RibbonLinkOrder。即同样的RibbonID粒子会被串联，被串联的粒子上都有一个RibbonLinkOrder去记录其在Ribbon上的位置顺序，然后分配一个宽度去渲染。

在这里插入图片描述

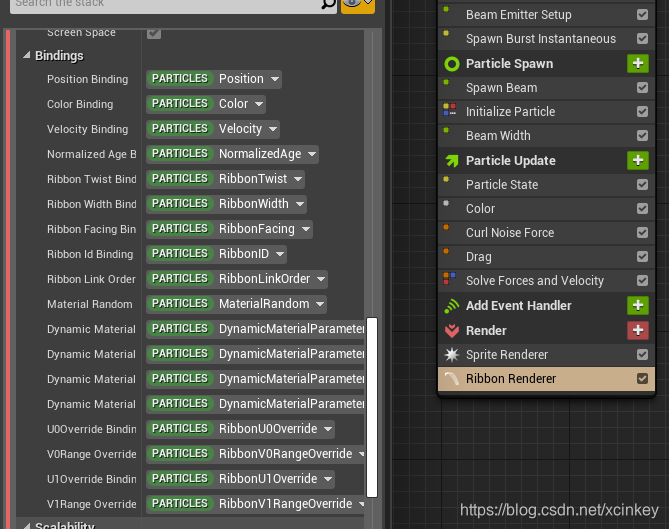

这个属性还可以用来去影响每个粒子的颜色。最后应用Ribbon Renderer去将Beam渲染出来。

在这里插入图片描述

回到题目Static Beam，是说Beam是不会去每帧更新RibbonID 和RibbonLinkOrder，即从而每次生成了条带和相应的粒子后，其上的相应属性不再更新。另外这个“静态”，也是指其Beam的Start Point 和End Point不会去每帧刷新（在Beam Emitter Setup里），即如果实时交互更改的话，这里并不会在已生成粒子及条带上发生变化。
