本文详细描述了如何通过TurtleBot3依次执行仿真、建图（GMapping）、键盘控制和地图保存，以及最后在建好的地图上进行导航的过程。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

  • 开启仿真和建图
    打开第一个窗口启动仿真：
 source devel/setup.bash
export TURTLEBOT3_MODEL=burger
roslaunch turtlebot3_gazebo turtlebot3_world.launch # 启动仿真

在这里插入图片描述

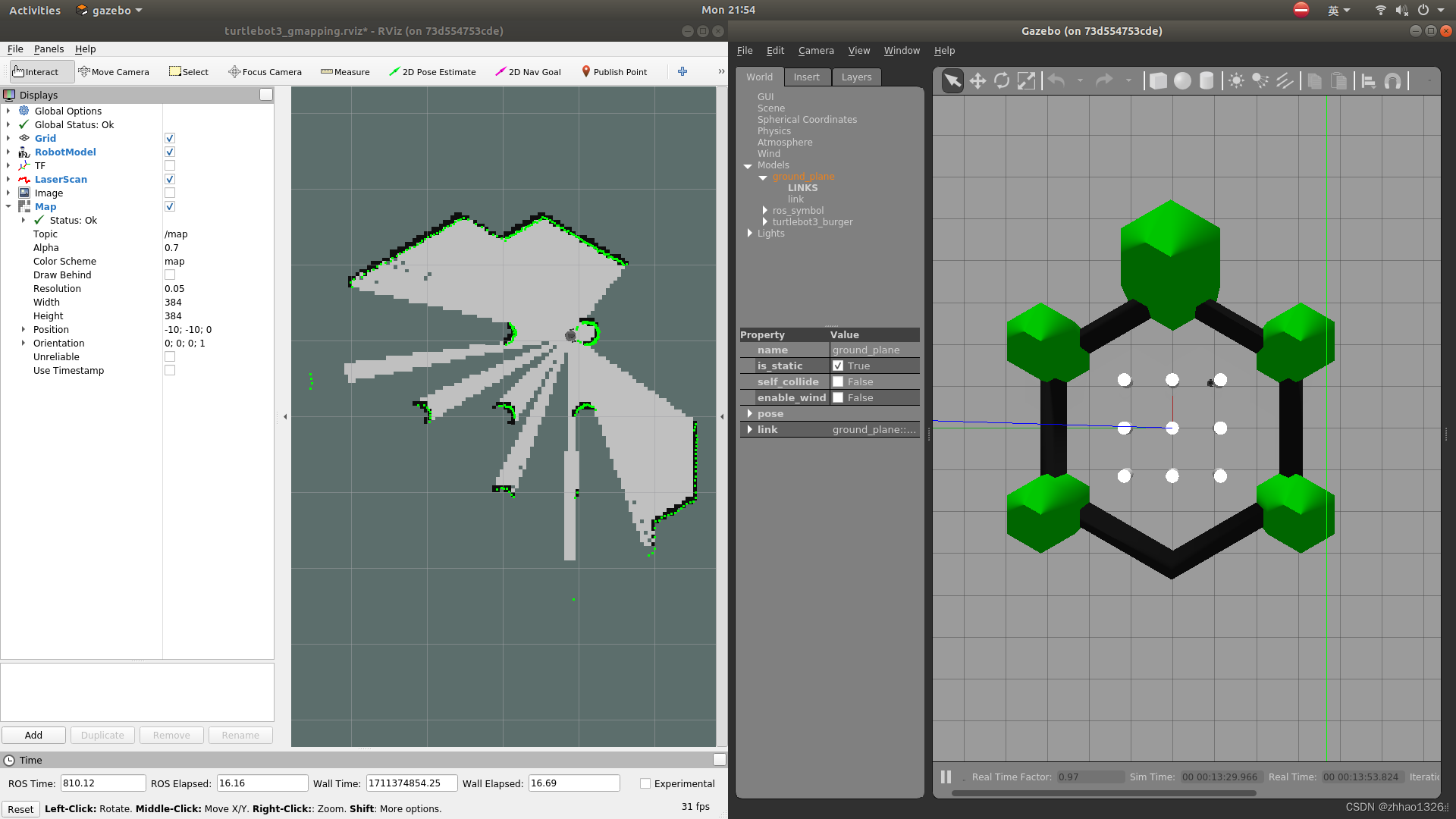

打开第二个窗口，开始建图：

source devel/setup.bash
export TURTLEBOT3_MODEL=burger
roslaunch turtlebot3_slam turtlebot3_slam.launch slam_methods:=gmapping

在这里插入图片描述

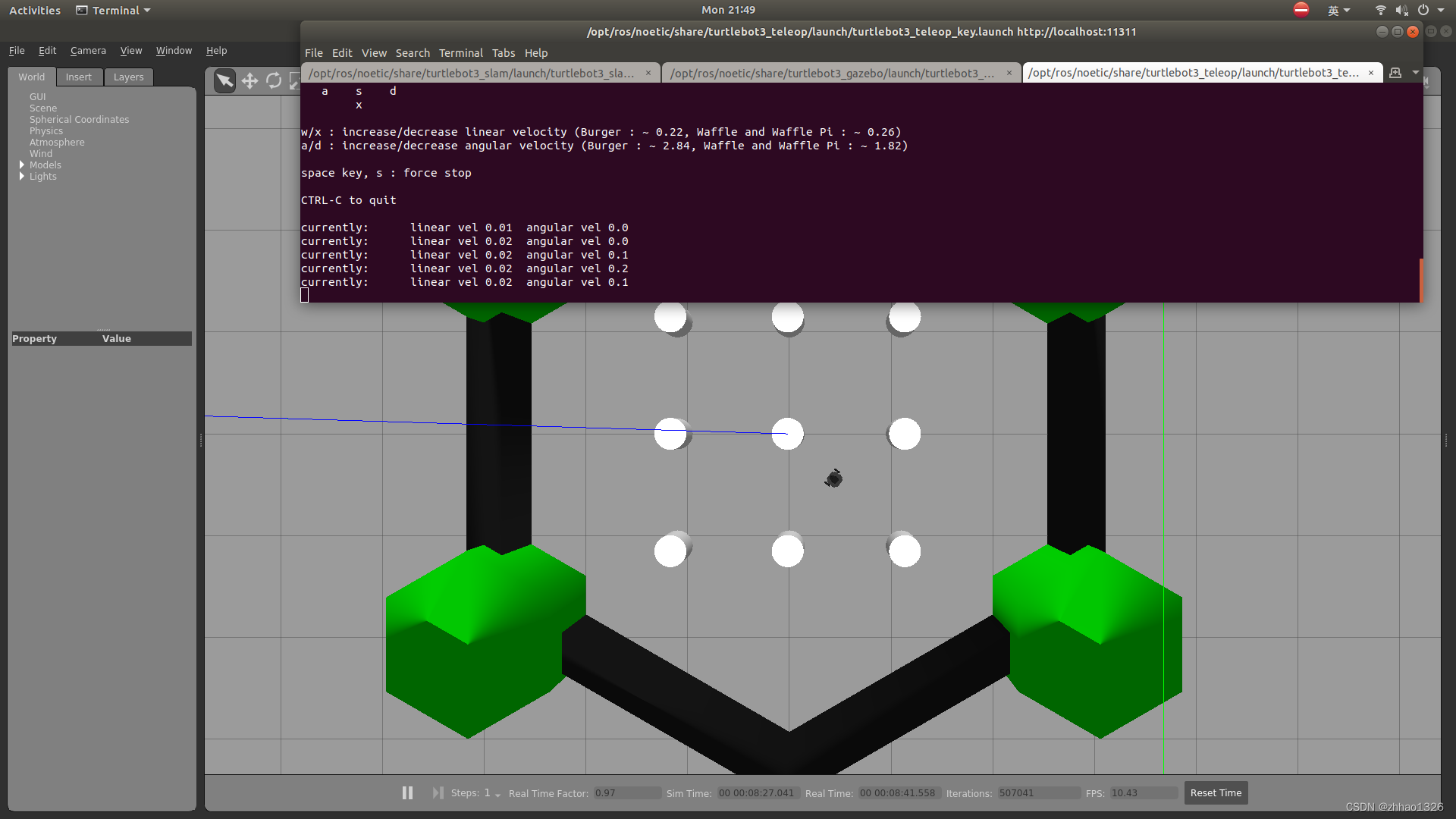

打开第三个terminal, 启动键盘

source devel/setup.bash
export TURTLEBOT3_MODEL=burger
roslaunch turtlebot3_teleop turtlebot3_teleop_key.launch

走了一圈后，关闭键盘。
保存地图
在这里插入图片描述

mkdir -p ~/Desktop/map
rosrun map_server map_saver -f ~/Desktop/map

map_saver将地图数据写入map.pgm和map.yaml。使用-f选项为输出文件提供不同的基本名称

  • 建好地图后开始导航：
    在第一个窗口启动仿真：
source devel/setup.bash
export TURTLEBOT3_MODEL=burger
roslaunch turtlebot3_gazebo turtlebot3_world.launch # 启动仿真

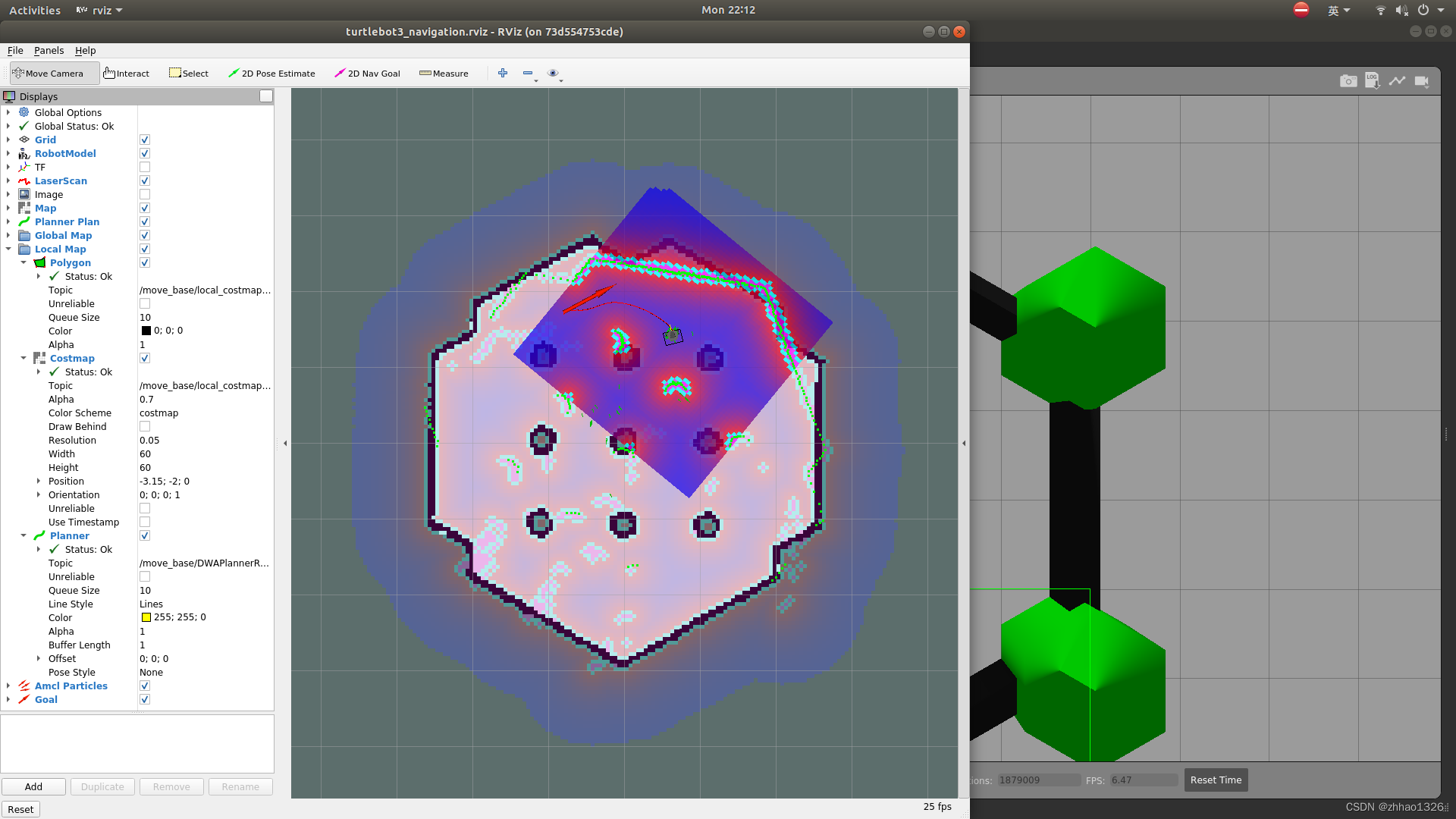

在第二个窗口开启导航, 并加载刚刚建好的地图：

source devel/setup.bash
export TURTLEBOT3_MODEL=burger
roslaunch turtlebot3_navigation turtlebot3_navigation.launch

在这里插入图片描述

  • 歪的？是生成地图后，又控制了车？
