在嵌入式机器学习（TinyML）的学习旅程中，TensorFlow Lite for Microcontrollers 的 “Hello World” 示例是入门的绝佳起点。这个程序虽小，却完整展现了 TinyML 应用的核心架构与执行逻辑。本文将深入剖析该程序的架构设计、setup 与 loop 函数的执行流程，帮助你夯实 TinyML 开发基础。

一、程序整体架构解析

该 Hello World 程序基于 TensorFlow Lite for Microcontrollers 构建，旨在在嵌入式设备（如 Arduino）上运行一个简单的机器学习模型，实现类似正弦函数的预测，并通过 LED 亮度变化直观展示结果。整体架构可分为以下几个核心模块：

1. 模型模块（`model.h` & `model.cpp`）

功能：存储 TensorFlow Lite 模型的二进制数据。
生成方式：通过命令 xxd -i model.tflite > ``model.cc（即 model.cpp）将 TensorFlow Lite 模型文件（.tflite）转换为 C 语言数组，以便在无文件系统的嵌入式设备中编译执行。
代码解析：
- model.h 中声明了模型数组 g_model 和模型长度 g_model_len，用于对外暴露模型数据。
- model.cpp 中定义了 g_model 数组，存储了模型的二进制字节数据，且通过 alignas(16) 保证内存对齐，以兼容 CMSIS 等硬件加速库。

2. 输出处理模块（`output_handler.h` & `arduino_output_handler.cpp`）

功能：将模型输出转换为硬件可执行的操作（如控制 LED 亮度）。
代码解析：
- output_handler.h 声明了 HandleOutput 函数，用于处理模型输出的 x 和 y 浮点值。
- arduino_output_handler.cpp 实现了 HandleOutput：初始化 LED 引脚为输出模式，将模型输出的 y 值映射为 0-255 的亮度值，最终通过 PWM 控制 LED 亮度变化。

3. 常量定义模块（`constants.h` & `arduino_constants.cpp`）

功能：定义程序运行所需的常量，如输入范围、推理次数等。
代码解析：
- constants.h 定义了 kXRange（模型训练的 x 范围，即 $ 2\pi $）和 kInferencesPerCycle（每轮推理的次数，需在 .cpp 中定义具体值）。
- arduino_constants.cpp 定义了 kInferencesPerCycle = 200，用于控制一次完整周期的推理次数，从而调整 LED 变化的时间节奏。

4. 主程序模块（`hello_world.ino` 相关逻辑）

功能：串联模型加载、推理执行、输出处理等流程，是程序的控制核心。
核心组件：
- 模型解释器（tflite::MicroInterpreter）：负责加载模型并执行推理。
- 张量内存池（tensor_arena）：为模型推理过程中的张量运算提供内存空间。
- setup 函数：初始化硬件、模型解释器等资源。
- loop 函数：循环执行推理流程，实现持续运行。

二、`setup` 函数执行流程解析

setup 函数是 Arduino 程序的初始化入口，在该 TinyML 程序中，它承担了硬件初始化、模型加载、解释器配置的核心任务。以下是其执行流程图与步骤详解：

步骤 1：硬件目标初始化

tflite::InitializeTarget();

功能：初始化嵌入式设备的硬件环境（如时钟、外设等），为后续操作铺路。

步骤 2：加载模型二进制数据

model = tflite::GetModel(g_model);

if (model->version() != TFLITE_SCHEMA_VERSION) {

 ; MicroPrintf("Model version mismatch!\n");

 ; return;

}

功能：从 model.cpp 的 g_model 数组中加载 TensorFlow Lite 模型，并校验模型版本是否与当前 TensorFlow Lite 库兼容。

步骤 3：初始化操作解析器

static tflite::AllOpsResolver resolver;

功能：创建操作解析器，用于识别并执行模型中的各类运算（如卷积、全连接等）。AllOpsResolver 包含了 TensorFlow Lite for Microcontrollers 支持的所有操作。

步骤 4：分配张量内存池

alignas(16) uint8_t tensor_arena[kTensorArenaSize];

功能：在内存中分配一块连续区域（tensor_arena），用于存储模型推理过程中产生的张量数据。alignas(16) 保证内存对齐，以提升硬件加速（如 CMSIS-NN）的效率。

步骤 5：创建模型解释器

interpreter = new tflite::MicroInterpreter(

 ;   model, resolver, tensor_arena, kTensorArenaSize);

TfLiteStatus allocate_status = interpreter->AllocateTensors();

if (allocate_status != kTfLiteOk) {

 ; MicroPrintf("AllocateTensors() failed\n");

 ; return;

}

功能：实例化模型解释器，并为模型中的所有张量分配内存（通过 AllocateTensors 完成）。若内存分配失败，程序会打印错误信息并退出。
模型解释器（tflite::MicroInterpreter） 是整个 TinyML 程序的 “核心大脑”，它的输入输出关系，其实和我们日常用的 “计算器” 很像，只不过它能处理更复杂的 “计算任务”（比如根据输入的 x 值，预测正弦函数的 y 值）。

步骤 6：获取输入 / 输出张量

input = interpreter->input(0);
output = interpreter->output(0);

功能：获取模型的输入张量和输出张量，方便后续向模型喂入数据并读取推理结果。

步骤 7：初始化推理计数

inference_count = 0;

功能：初始化推理次数计数器，用于控制模型在 “一个周期” 内的推理轮次。

三、`loop` 函数执行流程解析

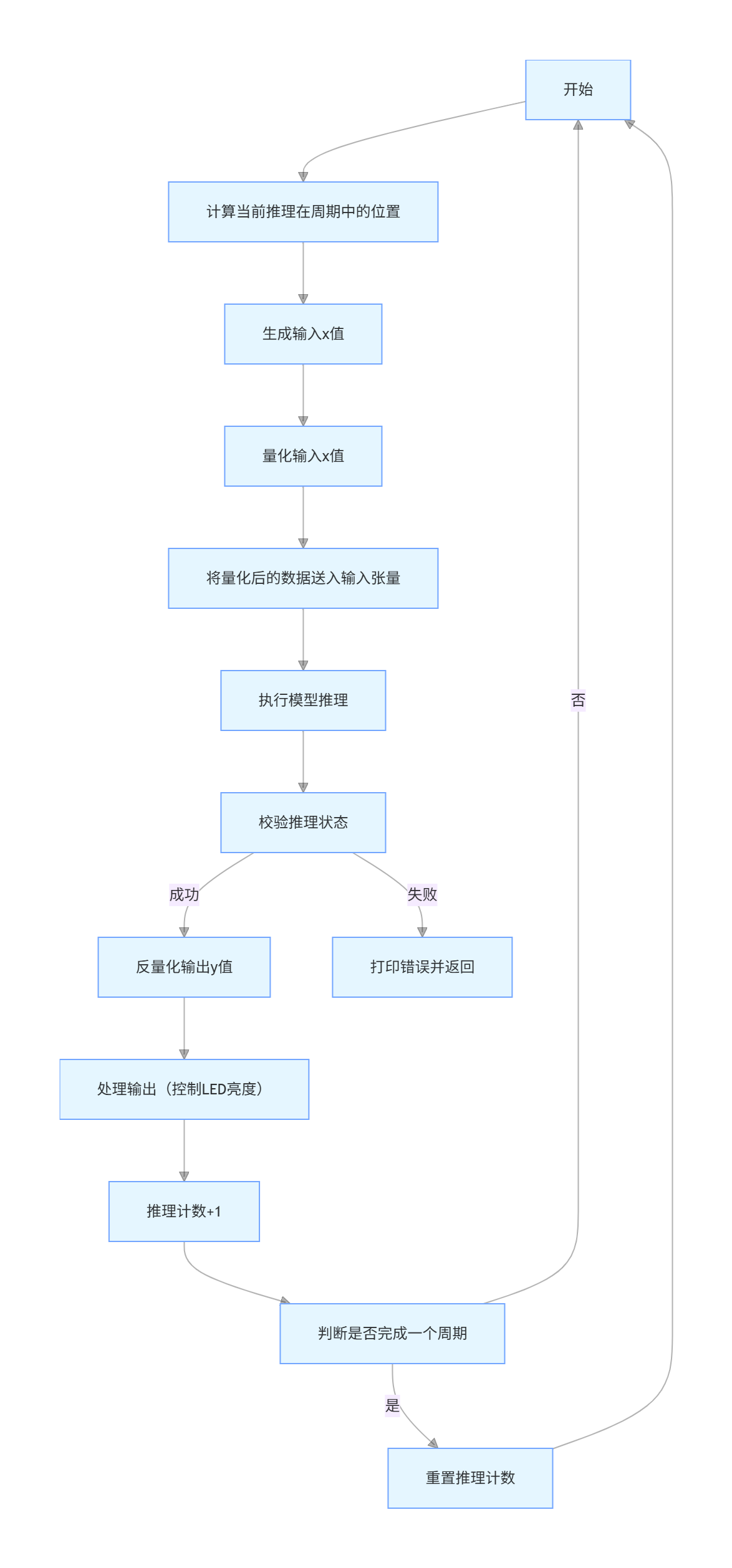

loop 函数是 Arduino 程序的循环执行入口，在该 TinyML 程序中，它实现了数据生成、模型推理、结果输出的完整闭环。以下是其执行流程图与步骤详解：
在这里插入图片描述

步骤 1：计算当前推理在周期中的位置

float position = static_cast<float>(inference_count)  ;
 ;                static_cast<float>(kInferencesPerCycle);

功能：计算当前推理次数在 “一个周期（共 kInferencesPerCycle 次推理）” 中的相对位置（范围 [0, 1)）。

步骤 2：生成输入 x 值

float x = position * kXRange;

功能：根据位置 position 和模型训练范围 kXRange（即 $2 p i$ ），生成当前的输入值 x（范围 [0, 2pi)）。

步骤 3：量化输入 x 值

int8_t x_quantized = x / input->params.scale + input->params.zero_point;

功能：由于 TinyML 模型通常使用量化技术（如 int8 量化）以减少内存占用和计算量，因此需要将浮点型的 x 量化为 int8 类型。量化公式为：量化值 = 浮点值 / 量化缩放 + 量化零点。

步骤 4：将量化后的数据送入输入张量

input->data.int8[0] = x_quantized;

功能：将量化后的 x_quantized 存入模型的输入张量中，为推理做准备。

步骤 5：执行模型推理

TfLiteStatus invoke_status = interpreter->Invoke();

功能：调用模型解释器的 Invoke 方法，执行模型推理过程。

步骤 6：校验推理状态

if (invoke_status != kTfLiteOk) {

 ; MicroPrintf("Invoke failed on x: %f\n", static_cast<double>(x));

 ; return;

}

功能：检查推理是否成功。若失败，打印错误信息并退出本轮循环。

步骤 7：反量化输出 y 值

int8_t y_quantized = output->data.int8[0];

float y = (y_quantized - output->params.zero_point) * output->params.scale;

功能：将模型输出的量化值 y_quantized 反量化为浮点型 y，公式为：浮点值 = (量化值 - 量化零点) * 量化缩放。

步骤 8：处理输出（控制 LED 亮度）

HandleOutput(x, y);

功能：调用 HandleOutput 函数，将 x 和 y 转换为 LED 亮度控制信号。在 arduino_output_handler.cpp 中，y 值被映射为 0-255 的亮度值，最终通过 PWM 控制 LED 亮度变化。

步骤 9：推理计数 + 1 并判断周期是否完成

inference_count++;
if (inference_count >= kInferencesPerCycle) {
 ; inference_count = 0;
}

功能：更新推理计数器，若完成一个周期（kInferencesPerCycle 次推理），则重置计数器，开始下一个周期。

四、总结

TensorFlow Lite for Microcontrollers 的 Hello World 程序虽小，却完整覆盖了 TinyML 应用的核心流程：模型加载与初始化→输入数据生成与量化→模型推理→输出数据反量化与硬件控制。
通过 setup 函数的初始化流程，程序完成了硬件、模型、解释器的配置；而 loop 函数的循环执行，则实现了 “数据输入→推理→输出” 的持续运转。理解这一架构与流程，是你深入探索 TinyML 应用（如传感器数据分类、手势识别等）的重要基石。
如果你想进一步学习，可以尝试修改 kInferencesPerCycle 调整 LED 变化速度，或替换模型以实现更复杂的任务（如识别不同的声音、动作等），亲自感受 TinyML 在嵌入式设备上的强大潜力！
