04-Arduino板上的机器学习(AIfES for Arduino)

(AIfES for Arduino)–高效微控制器人工智能开源框架
原文链接：链接: AIfES for Arduino由Jean-Luc Aufranc撰写。

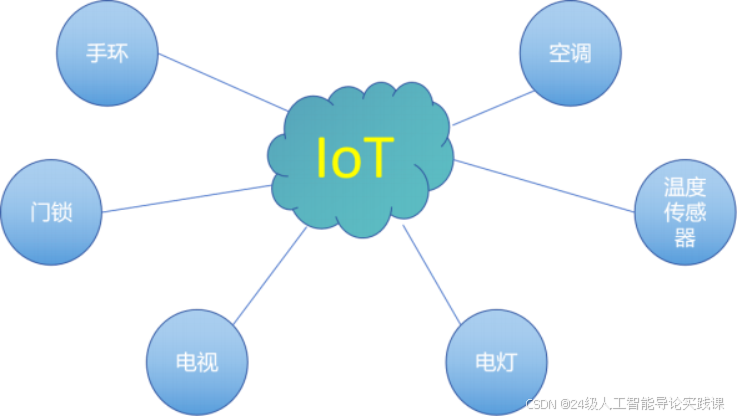

4-1 IoT简介（物联网简介）

4-2 点亮未来之路： AI

让电脑有能力自我学习，这就是机器学习。

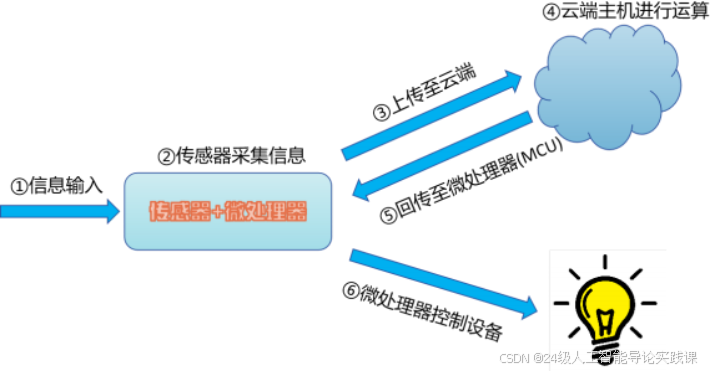

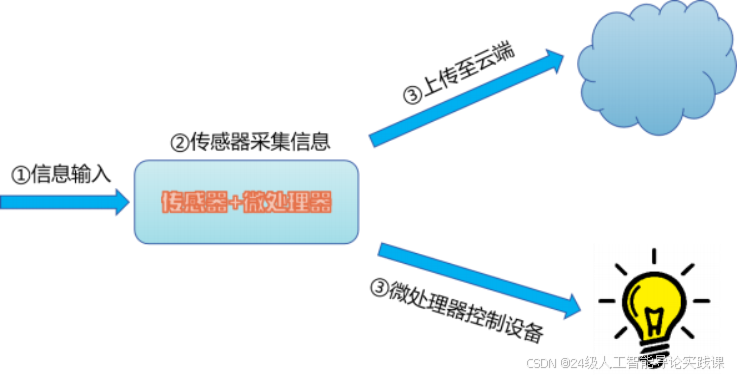

4-3 传感器新浪潮：AI + IoT

①云端计算

②边缘计算

4-4 Arduino软件开发ESP32应用

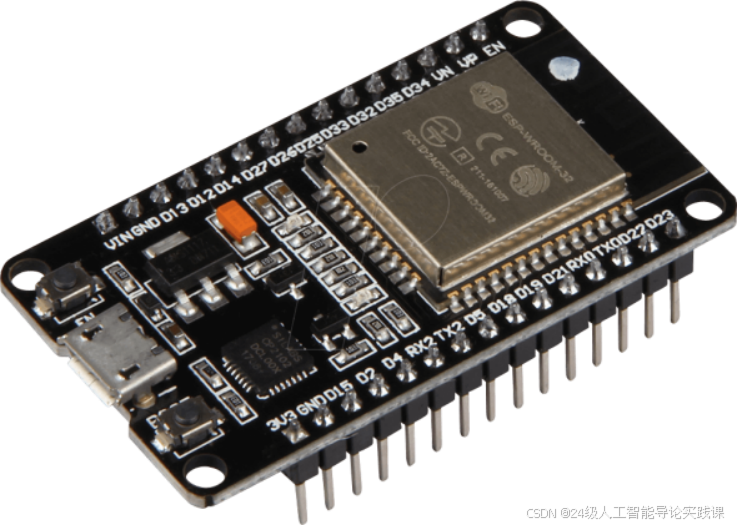

（一） 准备一块ESP32开发板

ESP32是一个可以用于控制的AI硬件开发板，可借两侧的输出入（I/O）管脚控制外部电子元件。还具有WIFI连网接口传送数据的功能。

（二）安装Arduino开发环境

下载Arduino IDE开发环境（链接: 下载Arduino IDE）
下载安装驱动程序链接:( 下载安装驱动程序链接）
新增ESP32开发板到Arduino IDE

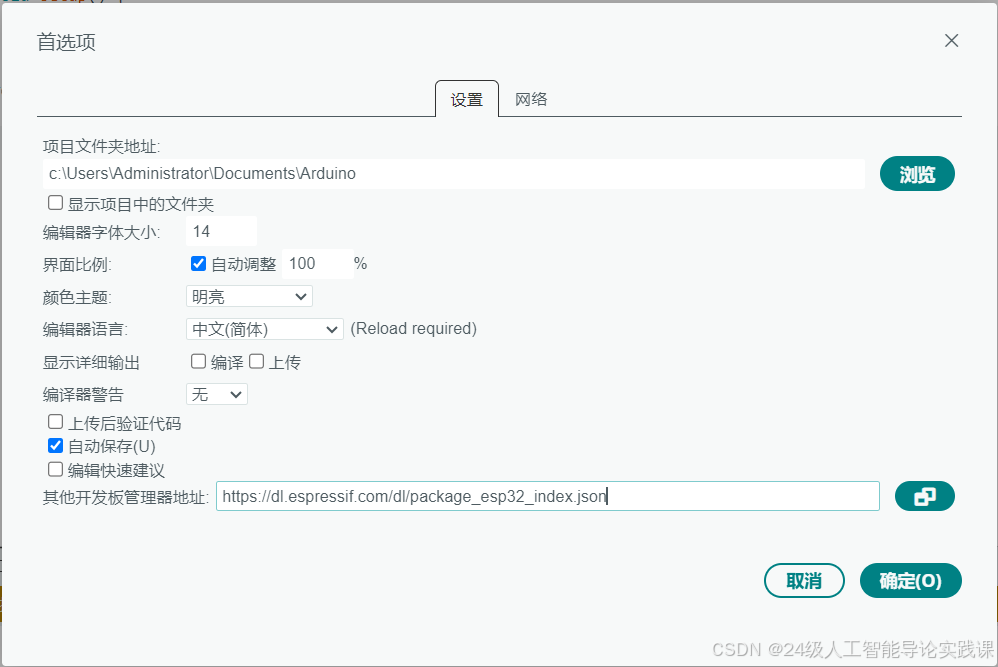

在Arduino IDE中执行‘文件’->‘首选项’

打开 Arduino 软件，点击 “文件”→“首选项”，在 “附加开发板管理器网址” 中输入 https://dl.espressif.com/dl/package_esp32_index.json（这是 ESP32 开发板的管理网址，其实不填也行，不影响下面的步骤）

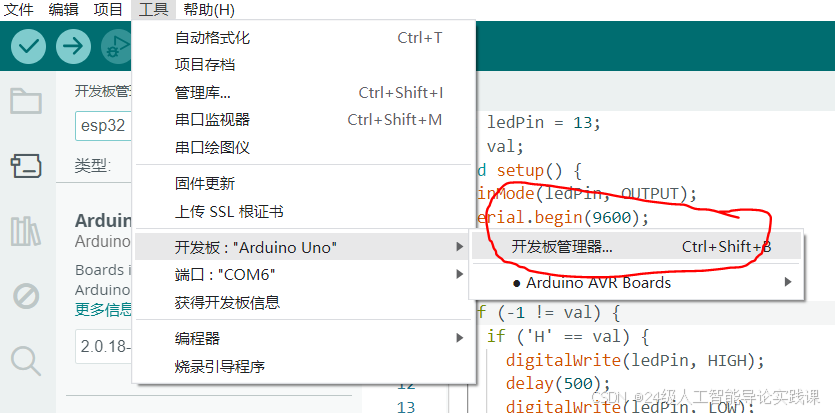

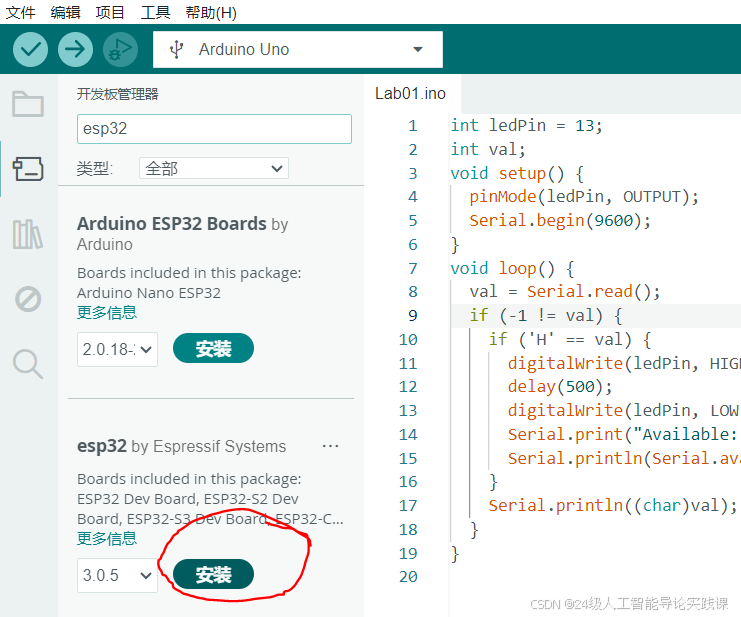

在Arduino IDE中执行‘工具’->‘开发板管理器’

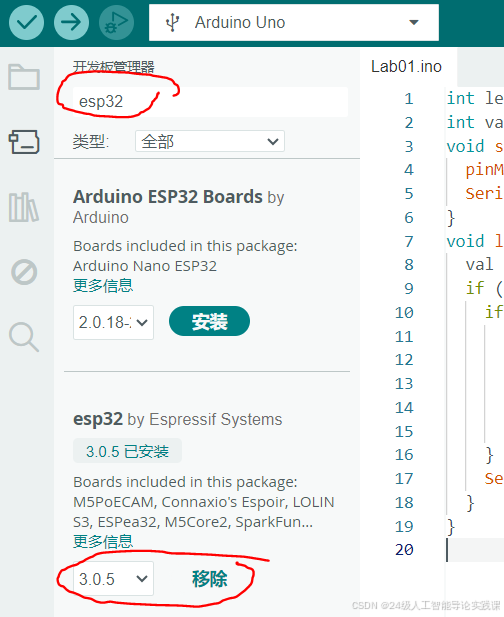

搜索输入框esp32，按此安装

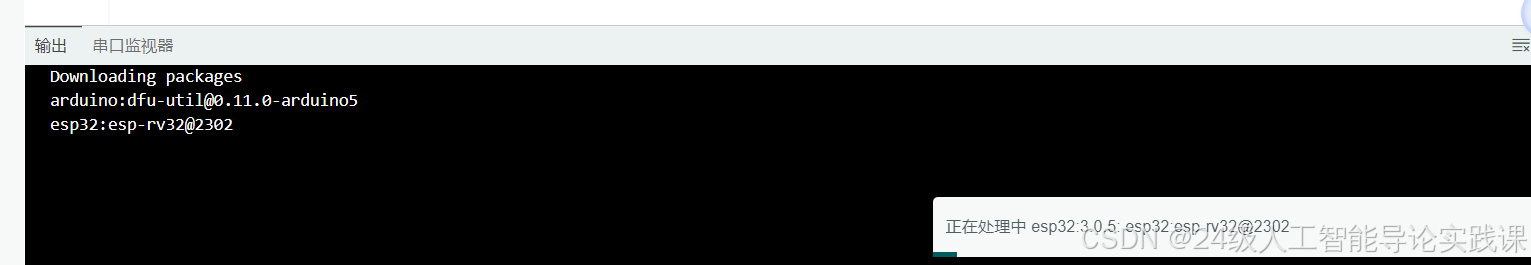

因为要在国外的网站下载，所以会失败。可以转为手动下载方式。
手动下载方式：
进入镜像仓库网址链接: 下载 ESP32 的支撑包 https://codechina.youkuaiyun.com/mirrors/espressif/arduino-esp32 下载 ESP32 的支撑包。该仓库的下载速度相对较快，能有效解决从国外网站下载速度慢或无法访问的问题。这个过程会很花很长时间，加上安装时间，约1个多小时。

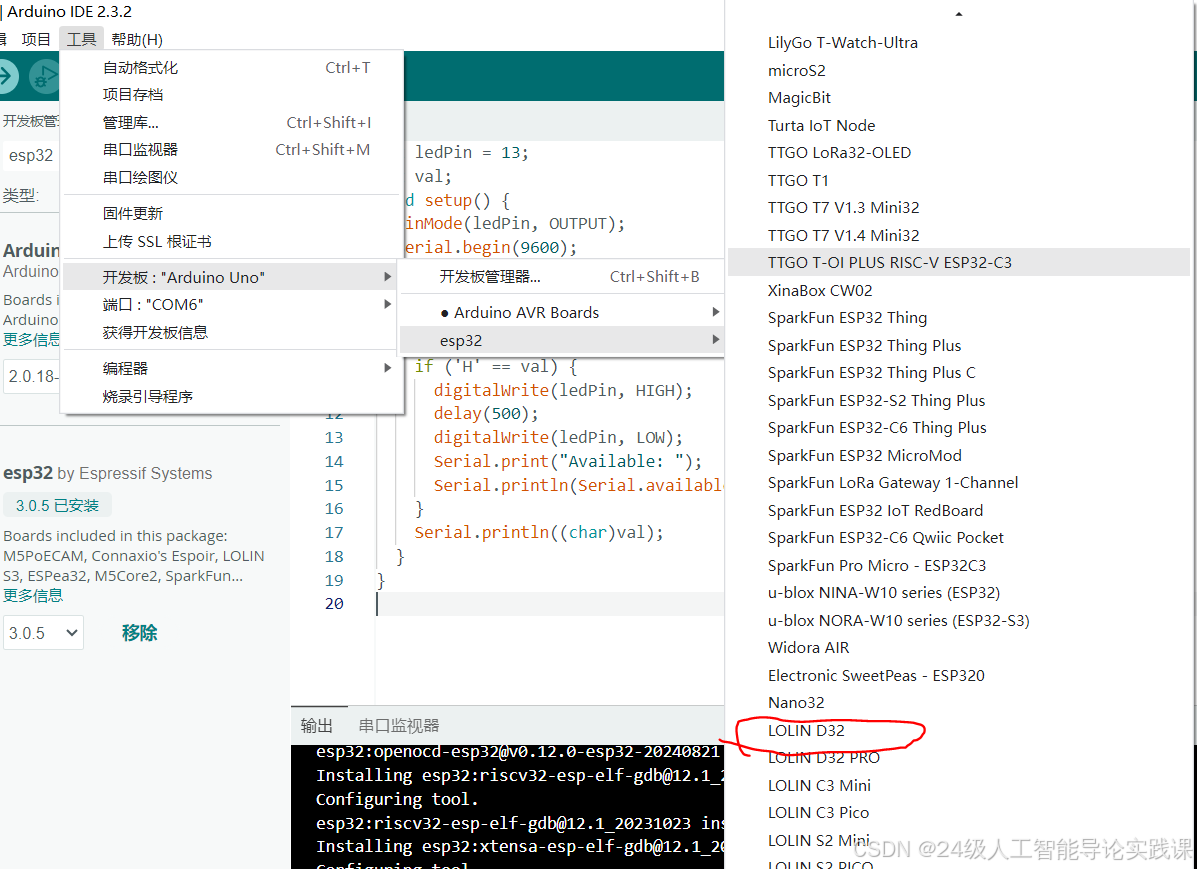

连接ESP32,选择所使用的开发板和串口号

4-5 什么是AI人工智能

图像辨识、语音识别、数据处理的问题，转成程序语言，形成解决问题的规则。 让电脑自己学习规则，这就是机器学习（ Machine Learning ， ML）

4-5-1 机器学习

监督式学习 与 非监督式学习
监督式学习所使用的训练数据集合会事先给予标记 ，即准备一些问题和对应的答案给电脑后，通过合适的推理让它\ 自行找出其中的规则，并有能力针对类似的问题给出正确的回答，
常见的回归分析（Regression Analysis）与 统计分类（Classification）

4-5-2 神经网络

在机器学习中最主流的方法是类神经网络（Artificial Neural Network ，ANN，简称神经网络）

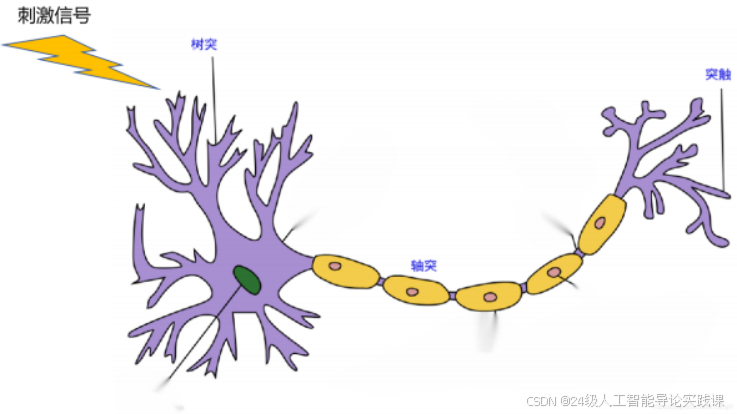

人工神经元

输入-就是问题
输出-就是答案
权重 和 偏值 就是要自我学习的参数 可以表示成：
$$输出=输入1\times 权重1+输入2\times 权重2+输入3\times 权重3+偏值$$
如果只有一个输入的神经元：

$$输出=输入\times 权重+偏值$$
回归问题
指的是找到两组数据之间的对应关系

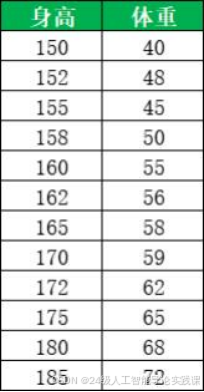

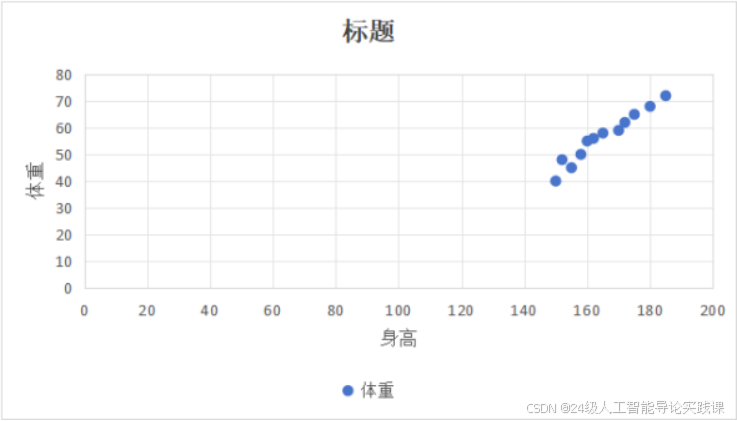

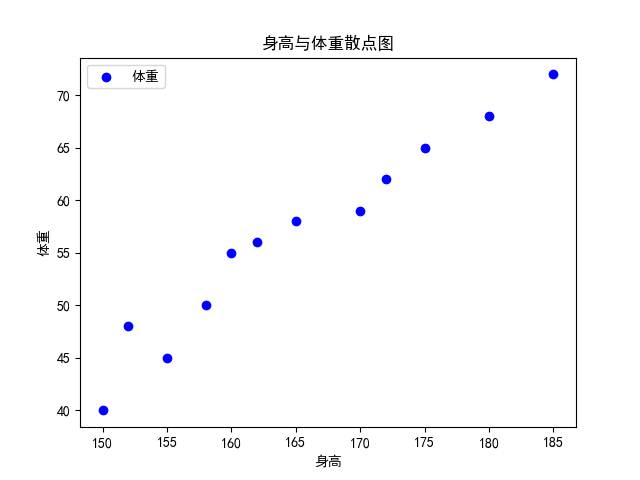

资料如下：

有1条线能大致连接： $y=0.8337x-81.331$

其实就是一个函数： $体重=身高\times 0.8337-81.331$

用直线表示关系，不是很贴合。`(>﹏<)′
用分段的折线来解决非线性问题。（￣︶￣）↗　
采用 激活函数(activation function) 便能 在神经元输出之前进行非线性计算，再将值输出：

最常用的激活函数是 ReLU函数，小于转折点的输出数值都等于0

如果更贴合数据，就要导入更多非线性度，做法
将多个神经元连接在一起：
上下并排的神经元合称 神经层，

由于每个神经元共用一个激活函数，多个
有 激活函数 的神经元，等同提供更多非线性度，（ReLU 就是一次转折），所以生成函数更贴近数据：

神经网络
为了预测更加准确，可以加入更多输入数据，这些数据又称为-特征(Feature)

完整的神经网络又可以称为 - 模型 (model)

神经元的学习过程

神经元怎么学习？
一开始神经元什么都不会，因此 权重 和 偏值
都是乱猜的，
所以输出的答案也是不对的，不过它会比对你给
的数据来调整，直到它的输出与你给的资料一致：

损失函数 -计算预测值和标签误差的函数， 计算出来的值称为-损失值（loss） ，越大代表误差越多，
神经元有这个数值后就知道怎么调整它的参数，
不同问题会搭配不同损失函数，例如，回归问题就会使用

• 均方误差（Mean Squared Error,MSE）
  每笔标签减预测值（即误差），取平方，再取平均值。
  $$标签值：y_1、y_2、y_3、y_4、y_5、...、y_n、$$
  $$预测值：\widehat{y_1}、\widehat{y_2}、\widehat{y_3}、\widehat{y_4}、\widehat{y_5}、...、\widehat{y_n}、$$
  $$均方差（MSE）=\frac{1}{n}\sum _{i=1}^n(y_i-\widehat{y_i}{)}^2$$
  优化器（optimizer） 利用损失值来更新 权重 和 偏值，
  调整神经元，让损失值降低，这个学习过程称为 - 训练 ，
  由于更新的方向由后面层向前面层，又被称为 - 反向传播（BackPropagation,BP）
  使用 梯度下降（Gradient descent） 法
  朝向更小损失值的方向，修正参数，就能靠近最小损失值。

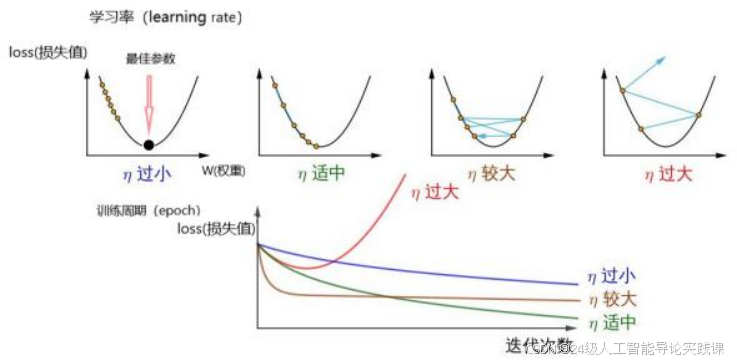

  自适应调整学习率-η，加快训练速度。
  加上动量因素冲出区域最低，而到达全域最低。 因此，优化器也各有不同。

4-6 机器学习函数库

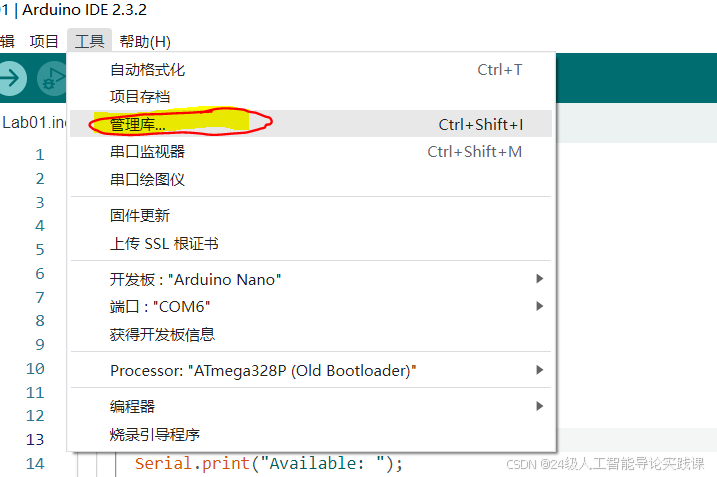

安装AIfES for Arduino

AIfES（Artificial Inteligence for Embedded System）是
一个用C语言编写的 机器学习函数库 ，能在嵌入式设备中进行神经网络的训练，训练后的参数可以建立神经网络模型，能够直接载入训练好的权重参数进行预测。

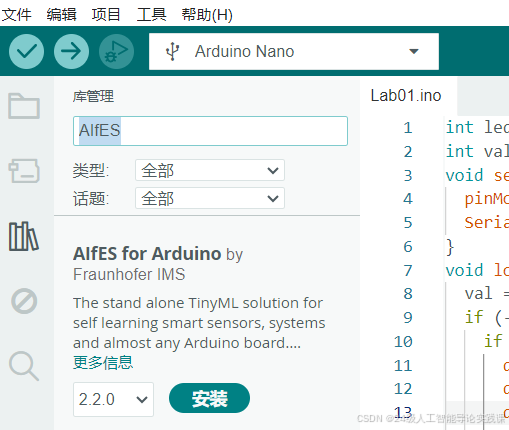

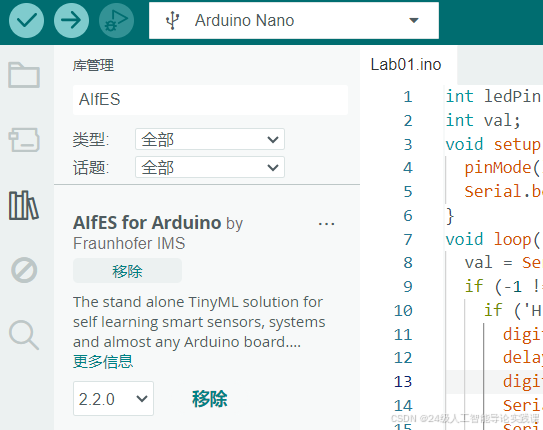

搜索框中输入-AIfES

安装后…

4-7 学习更多的AIfES for Arduino的项目

链接: AIfES项目学习网址
链接1: wokwi上面的仿真项目链接1-(https://wokwi.com/projects/339063088500179539)
链接2: wokwi上面的仿真项目链接2-(https://wokwi.com/projects/326198897167827538)
实验耗材：Arduino 或 Arduino 兼容板

（一）实验目的

Wokwi 硬件模拟用ESP32开发板：
该示例展示了如何在 AIfES-Express 中使用训练数据从头开始训练神经网络。
使用神经网络学习一个异或门。
这里将异或门的四种不同状态作为训练数据输入。

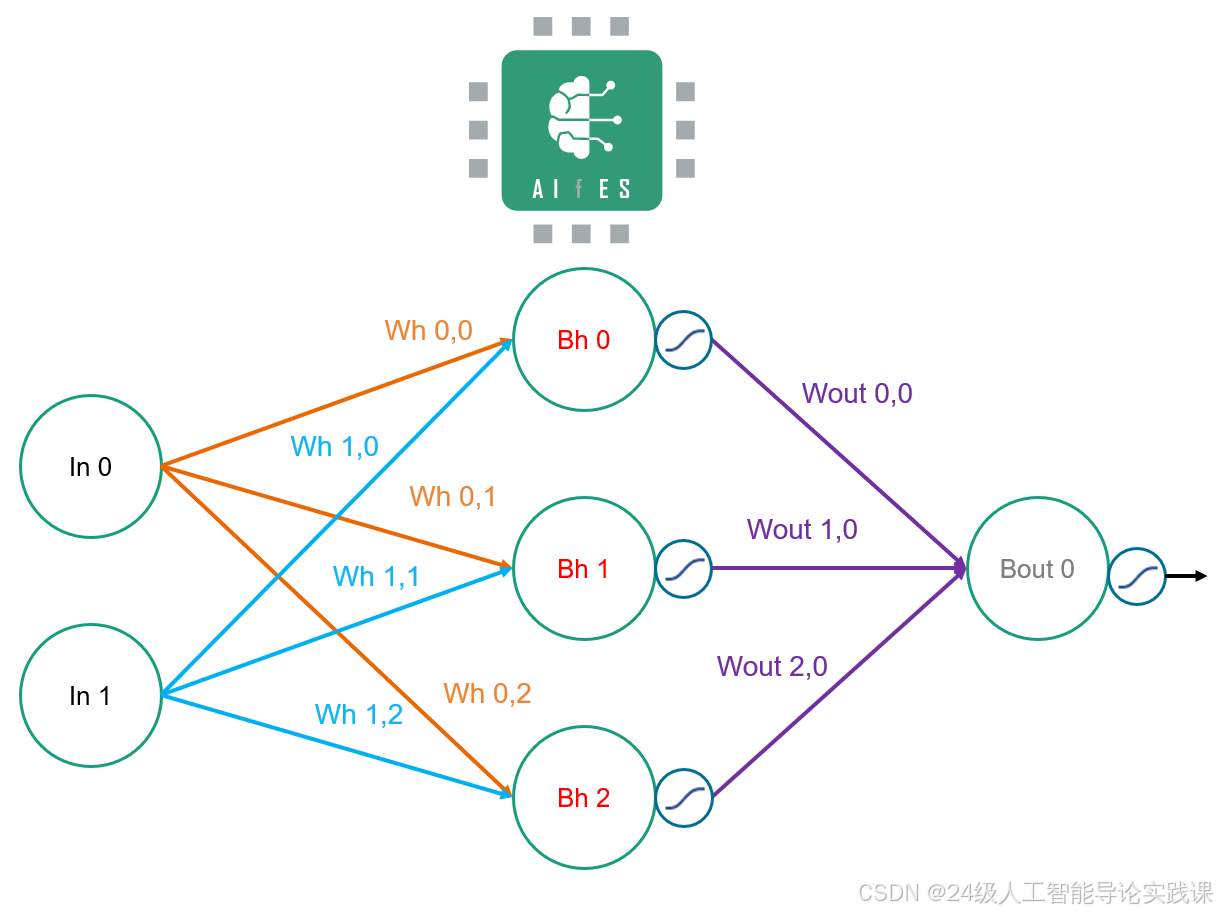

网络结构是
输入层 2 - 中间层 3（Sigmoid 函数）- 输出层 1（Sigmoid 函数），并且使用 Sigmoid 函数作为激活函数。

计算使用 32 位浮点数进行。
异或的真值表 - 用于训练模型的数据集：

输入1	输入2	输出
0	0	0
0	1	1
1	0	1
1	1	0

在以下设备上进行了测试：
ESP32 开发套件（Wokwi 模拟）

（二）硬件连线

（三）程序代码

以下是带有注释的程序代码1：

/*
  www.aifes.ai
  https://github.com/Fraunhofer-IMS/AIfES_for_Arduino
  Copyright (C) 2020-2022  Fraunhofer Institute for Microelectronic Circuits and Systems.
  All rights reserved.
  AIfES is free software: you can redistribute it and/or modify
  it under the terms of the GNU Affero General Public License as published by
  the Free Software Foundation, either version 3 of the License, or
  (at your option) any later version.
  This program is distributed in the hope that it will be useful,
  but WITHOUT ANY WARRANTY; without even the implied warranty of
  MERCHANTABILITY or FITNESS FOR A PARTICULAR PURPOSE.  See the
  GNU Affero General Public License for more details.
  You should have received a copy of the GNU Affero General Public License
  along with this program.  If not, see <https://www.gnu.org/licenses/>.
  AIfES-Express ESP32 dual core demo
  ONLY FOR ESP32!!!!!!!
 AIfES-Express is a simplified API for AIfES, which is directly integrated. So you can simply decide which variant you want to use.

  The sketch shows an example of how a neural network is trained from scratch in AIfES-Express using training data.
  An XOR gate is mapped here using a neural network.
  The 4 different states of an XOR gate are fed in as training data here.
  The network structure is 2-3(Sigmoid)-1(Sigmoid) and Sigmoid is used as activation function.
  The calculation is done in float 32.

  XOR truth table / training data
  Input    Output
  0   0    0
  0   1    1
  1   0    1
  1   1    0
 You can find more AIfES tutorials here:
  https://create.arduino.cc/projecthub/aifes_team
  */

// 定义训练数据集数量、输入数量和输出数量
#define DATASETS        4
#define INPUTS          2
#define OUTPUTS         1

// 定义用于多核任务处理的任务句柄
TaskHandle_t  Core0TaskHnd;

// 定义内置 LED 的引脚编号
const int led = LED_BUILTIN;

// 标记神经网络是否已训练的布尔变量
bool NET_TRAINED = false;

// 定义输入数据的二维数组，存储 XOR 门的四种输入状态
float input_data[DATASETS][INPUTS] = {
        {0.0f, 0.0f},                    // Input data
        {0.0f, 1.0f},
        {1.0f, 0.0f},
        {1.0f, 1.0f}
        };

// 定义目标输出数据，对应 XOR 门的输出
float target_data[] = {0.0f, 1.0f, 1.0f, 0.0f}; // Target Data

// 定义输出数据数组，用于存储神经网络的计算结果
float output_data[DATASETS];

// 用于循环的变量
uint32_t i;
// 用于存储串口读取的字符串
String str;

void setup()
{
  // 初始化串口通信，波特率为 115200
  Serial.begin(115200);
  // 设置内置 LED 引脚为输出模式
  pinMode(led, OUTPUT);

  // 打印程序信息
  Serial.println ("AIfES - ESP32 dual core demo");
  Serial.print ("Core ");
  Serial.print (xPortGetCoreID());
  Serial.println (": I am responsible for the AI and read the UART commands");
  // 调用构建 AIfES 模型的函数（此处函数未给出具体实现）
  build_AIfES_model();
  // 创建一个任务并将其固定到核心 0，任务名为"CPU_0"，任务栈大小为 1000，无参数传递，优先级为 1，任务句柄为 Core0TaskHnd，核心编号为 0
  xTaskCreatePinnedToCore(CoreTask0,"CPU_0",1000,NULL,1,&Core0TaskHnd,0);
  // IMPORTANT
  // AIfES 要求训练时使用随机权重
  // 这里通过模拟引脚 A5 的噪声生成随机种子
  srand(analogRead(A5));
}

void loop()
{
    // 读取串口数据并存储为字符串
    str = Serial.readString();
    // 如果字符串中包含"training"
    if(str.indexOf("training") > -1)
    {
      // 打印训练信息
      Serial.println("Training");
      // 调用训练 AIfES 模型的函数，传入输入数据、目标数据和输出数据的指针
      train_AIfES_model((float*)input_data,(float*)target_data,(float*)output_data);
      // 设置已训练标志为真
      NET_TRAINED = true;

      Serial.println(F(""));
      Serial.println(F("Results:"));
      Serial.println(F("input 1:\tinput 2:\treal output:\tcalculated output:"));
      // 遍历数据集，打印输入数据、目标输出和计算得到的输出
      for (i = 0; i < DATASETS; i++)
      {
        Serial.print (input_data[i][0]);
        Serial.print (F("\t\t"));
        Serial.print (input_data[i][1]);
        Serial.print (F("\t\t"));
        Serial.print (target_data[i]);
        Serial.print (F("\t\t"));
        Serial.println(output_data[i], 5);
      }
      Serial.println(F("A learning success is not guaranteed"));
      Serial.println(F("The weights were initialized randomly"));
      Serial.println(F("You can repeat the training with >training<\n"));
      Serial.println(F("Type >inference< to perform the inference"));

    }

    // 如果字符串中包含"inference"
    if(str.indexOf("inference") > -1)
    {
        // 如果网络已训练
        if(NET_TRAINED == true)
        {
          // 打印推理信息
          Serial.println("inference");
          // 初始化输出数据数组为 0
          output_data[0] = 0.0f;
          output_data[1] = 0.0f;
          output_data[2] = 0.0f;
          output_data[3] = 0.0f;
          // 调用推理函数，传入输入数据和输出数据的指针
          inference((float*)input_data,(float*)output_data);

          Serial.println(F(""));
          Serial.println(F("Inference results:"));
          Serial.println(F("input 1:\tinput 2:\tcalculated output:"));

          // 遍历数据集，打印输入数据和推理得到的输出
          for (i = 0; i < DATASETS; i++)
          {
            Serial.print (input_data[i][0]);
            Serial.print (F("\t\t"));
            Serial.print (input_data[i][1]);
            Serial.print (F("\t\t"));
            Serial.println(output_data[i], 5);
          }

        }
        else
        {
            // 如果网络未训练，打印提示信息
            Serial.println("Net not trained");
        }
    }

  }

// 核心 0 的任务函数
void CoreTask0( void * parameter )
{
  Serial.print ("Core ");
  Serial.print (xPortGetCoreID());
  Serial.println(" (Task0): I switch the internal LED on and off");
  Serial.println("");
  Serial.println("Type >training< to start training");
  Serial.println("Type >inference< to peform the inference");
  for (;;)
  {
    // 点亮内置 LED
    digitalWrite(led, HIGH);
    delay (1000);
    // 熄灭内置 LED
    digitalWrite(led, LOW);
    delay (1000);
    // 让出处理器时间
    yield();
  }
}

以下是程序代码2：

/*
  www.aifes.ai
  https://github.com/Fraunhofer-IMS/AIfES_for_Arduino
  Copyright (C) 2020-2022  Fraunhofer Institute for Microelectronic Circuits and Systems.
  All rights reserved.
  AIfES is free software: you can redistribute it and/or modify
  it under the terms of the GNU Affero General Public License as published by
  the Free Software Foundation, either version 3 of the License, or
  (at your option) any later version.
  This program is distributed in the hope that it will be useful,
  but WITHOUT ANY WARRANTY; without even the implied warranty of
  MERCHANTABILITY or FITNESS FOR A PARTICULAR PURPOSE.  See the
  GNU Affero General Public License for more details.
  You should have received a copy of the GNU Affero General Public License
  along with this program.  If not, see <https://www.gnu.org/licenses/>.

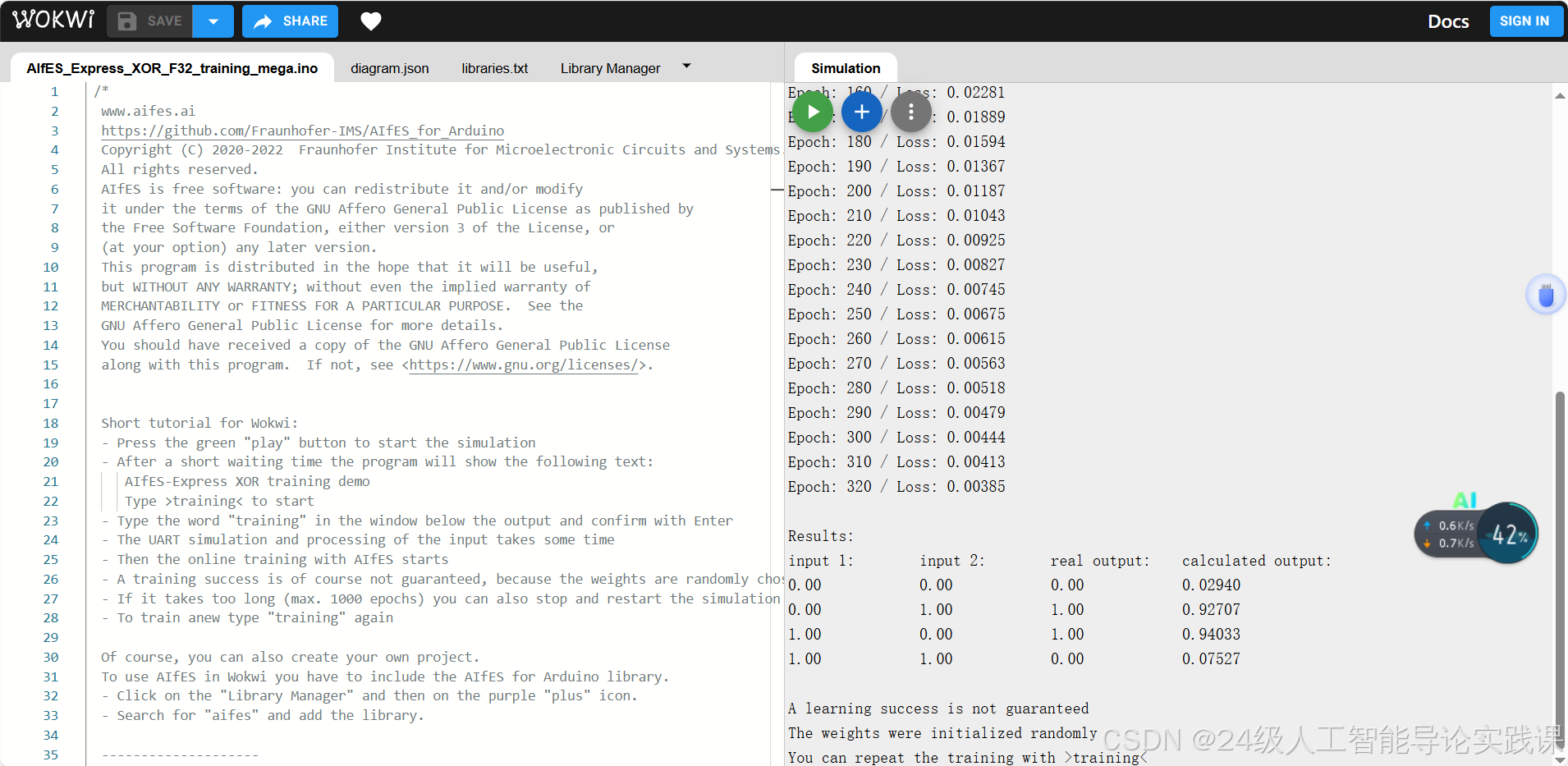

  Short tutorial for Wokwi:
  - Press the green "play" button to start the simulation
  - After a short waiting time the program will show the following text:
     AIfES-Express XOR training demo
     Type >training< to start
  - Type the word "training" in the window below the output and confirm with Enter
  - The UART simulation and processing of the input takes some time
  - Then the online training with AIfES starts
  - A training success is of course not guaranteed, because the weights are randomly chosen
  - If it takes too long (max. 1000 epochs) you can also stop and restart the simulation
  - To train anew type "training" again

  Of course, you can also create your own project.
  To use AIfES in Wokwi you have to include the AIfES for Arduino library.
  - Click on the "Library Manager" and then on the purple "plus" icon.
  - Search for "aifes" and add the library.

  --------------------
  AIfES-Express XOR training demo
  --------------------
    Versions:
    1.0.0   Initial version
  AIfES-Express is a simplified API for AIfES, which is directly integrated. So you can simply decide which variant you want to use.

  The sketch shows an example of how a neural network is trained from scratch in AIfES-Express using training data.
  As in the example "0_AIfES-Express_XOR_Inference", an XOR gate is mapped here using a neural network.
  The 4 different states of an XOR gate are fed in as training data here.
  The network structure is 2-3(Sigmoid)-1(Sigmoid) and Sigmoid is used as activation function.
  In the example, the weights are initialized randomly in a range of values from -2 to +2. The Gotrot initialization was inserted as an alternative and commented out.
  For the training the ADAM Optimizer is used, the SGD Optimizer was commented out.
  The optimizer runs a batch traininig over a maximum of 1000 epochs.
  The early stopping is activated and stops the training when a desired target loss is reached.
  The calculation is done in float 32.

  XOR truth table / training data
  Input    Output
  0   0    0
  0   1    1
  1   0    1
  1   1    0

  You can find more AIfES tutorials here:
  https://create.arduino.cc/projecthub/aifes_team
  */

#include <aifes.h>                  // include the AIfES libary

#define DATASETS        4
#define FNN_3_LAYERS    3
#define PRINT_INTERVAL  10

// 定义全局变量，用于记录训练的 epoch 次数
uint32_t global_epoch_counter = 0;

// 自定义的打印损失函数
void printLoss(float loss)
{
    // 增加 epoch 计数器
    global_epoch_counter = global_epoch_counter + 1;
    Serial.print(F("Epoch: "));
    // 打印当前 epoch 次数乘以打印间隔
    Serial.print(global_epoch_counter * PRINT_INTERVAL);
    Serial.print(F(" / Loss: "));
    // 打印损失值，保留 5 位小数
    Serial.println(loss, 5);

}

void setup() {
  // 初始化串口通信，波特率为 115200（如果需要，可以在串口监视器中更改）
  Serial.begin(115200);
  // 等待串口连接
  while (!Serial);

  // IMPORTANT
  // AIfES 要求训练时使用随机权重
  // 这里通过模拟引脚 A5 的噪声生成随机种子
  srand(analogRead(A5));

  // 打印程序名称
  Serial.println(F("AIfES-Express XOR training demo"));
  Serial.println(F("Type >training< to start"));

}

void loop() {

  // 当串口有数据可读时
  while(Serial.available() > 0 ){
    // 读取串口数据并存储为字符串
    String str = Serial.readString();
    // 如果字符串中包含"training"
    if(str.indexOf("training") > -1)       //Keyword "training"
     {

        Serial.println(F("AIfES:"));
        Serial.println(F(""));
        Serial.println(F("rand test"));
        // 打印随机数生成器生成的随机数
        Serial.println(rand());

        // 重置 epoch 计数器
        global_epoch_counter = 0;

        uint32_t i;

        // -------------------------------- describe the feed forward neural network ----------------------------------
        // neurons each layer
        // FNN_structure[0] = input layer with 2 inputs
        // FNN_structure[1] = hidden (dense) layer with 3 neurons
        // FNN_structure[2] = output (dense) layer with 1 output
        uint32_t FNN_structure[FNN_3_LAYERS] = {2,3,1};

        // 设置密集层的激活函数
        AIFES_E_activations FNN_activations[FNN_3_LAYERS - 1];
        FNN_activations[0] = AIfES_E_sigmoid; // Sigmoid for hidden (dense) layer
        FNN_activations[1] = AIfES_E_sigmoid; // Sigmoid for output (dense) layer

        /* possible activation functions
        AIfES_E_relu
        AIfES_E_sigmoid
        AIfES_E_softmax
        AIfES_E_leaky_relu
        AIfES_E_elu
        AIfES_E_tanh
        AIfES_E_softsign
        AIfES_E_linear
        */

        // AIfES Express 函数：计算所需的权重数量
        uint32_t weight_number = AIFES_E_flat_weights_number_fnn_f32(FNN_structure,FNN_3_LAYERS);

        Serial.print(F("Weights: "));
        Serial.println(weight_number);

        // FlatWeights 数组
        //float FlatWeights[weight_number];

        // 替代的权重数组
        float *FlatWeights;
        // 动态分配内存以存储权重数组
        FlatWeights = (float *)malloc(sizeof(float)*weight_number);


        // 填充 AIfES Express 结构体
        AIFES_E_model_parameter_fnn_f32 FNN;
        FNN.layer_count = FNN_3_LAYERS;
        FNN.fnn_structure = FNN_structure;
        FNN.fnn_activations = FNN_activations;
        FNN.flat_weights = FlatWeights;

        // -------------------------------- create the tensors ----------------------------------

        // 定义输入数据，模拟 XOR 门的四种输入状态
        float input_data[4][2] = {
        {0.0f, 0.0f},                                                                       // Input data
        {0.0f, 1.0f},
        {1.0f, 0.0f},
        {1.0f, 1.0f}
        };
        // 定义输入张量的形状
        uint16_t input_shape[] = {DATASETS, (uint16_t)FNN_structure[0]};                     // Definition of the input shape
        // 创建输入张量，AITENSOR_2D_F32 是一个宏，用于简单地创建一个 float32 张量
        aitensor_t input_tensor = AITENSOR_2D_F32(input_shape, input_data);                 // Macro for the simple creation of a float32 tensor. Also usable in the normal AIfES version

        // 定义目标输出数据，对应 XOR 门的输出
        float target_data[] = {0.0f, 1.0f, 1.0f, 0.0f};                                     // Target Data
        // 定义目标张量的形状
        uint16_t target_shape[] = {DATASETS, (uint16_t)FNN_structure[FNN_3_LAYERS - 1]};     // Definition of the target shape
        // 创建目标张量
        aitensor_t target_tensor = AITENSOR_2D_F32(target_shape, target_data);              // Macro for the simple creation of a float32 tensor. Also usable in the normal AIfES version

        // 定义输出数据数组，用于存储神经网络的计算结果
        float output_data[DATASETS];                                                        // Output data
        // 定义输出张量的形状
        uint16_t output_shape[] = {DATASETS, (uint16_t)FNN_structure[FNN_3_LAYERS - 1]};     // Definition of the output shape
        // 创建输出张量
        aitensor_t output_tensor = AITENSOR_2D_F32(output_shape, output_data);              // Macro for the simple creation of a float32 tensor. Also usable in the normal AIfES version

        // -------------------------------- init weights settings ----------------------------------

        AIFES_E_init_weights_parameter_fnn_f32  FNN_INIT_WEIGHTS;
        FNN_INIT_WEIGHTS.init_weights_method = AIfES_E_init_uniform;

        /* init methods
            AIfES_E_init_uniform
            AIfES_E_init_glorot_uniform
            AIfES_E_init_no_init        //If starting weights are already available or if you want to continue training
        */

        FNN_INIT_WEIGHTS.min_init_uniform = -2; // only for the AIfES_E_init_uniform
        FNN_INIT_WEIGHTS.max_init_uniform = 2;  // only for the AIfES_E_init_uniform
        // -------------------------------- set training parameter ----------------------------------
        AIFES_E_training_parameter_fnn_f32  FNN_TRAIN;
        FNN_TRAIN.optimizer = AIfES_E_adam;
        /* optimizers
            AIfES_E_adam
            AIfES_E_sgd
        */
        FNN_TRAIN.loss = AIfES_E_mse;
        /* loss
            AIfES_E_mse,
            AIfES_E_crossentropy
        */
        FNN_TRAIN.learn_rate = 0.05f;                           // Learning rate is for all optimizers
        FNN_TRAIN.sgd_momentum = 0.0;                           // Only interesting for SGD
        FNN_TRAIN.batch_size = DATASETS;                        // Here a full batch
        FNN_TRAIN.epochs = 1000;                                // Number of epochs
        FNN_TRAIN.epochs_loss_print_interval = PRINT_INTERVAL;  // Print the loss every x times

        // 自定义的打印损失函数
        // it must look like this: void YourFunctionName(float x)
        FNN_TRAIN.loss_print_function = printLoss;

        // 启用早停机制，当达到目标损失时自动停止学习
        FNN_TRAIN.early_stopping = AIfES_E_early_stopping_on;
        /* early_stopping
            AIfES_E_early_stopping_off,
            AIfES_E_early_stopping_on
        */
        // 定义目标损失
        FNN_TRAIN.early_stopping_target_loss = 0.004;

        int8_t error = 0;

        // -------------------------------- do the training ----------------------------------
        // 在训练函数中，设置 FNN，初始化权重并执行训练
        error = AIFES_E_training_fnn_f32(&input_tensor,&target_tensor,&FNN,&FNN_TRAIN,&FNN_INIT_WEIGHTS,&output_tensor);

        // 处理训练中的错误
        error_handling_training(error);

        // -------------------------------- do the inference ----------------------------------
        // AIfES Express 函数：执行推理
        error = AIFES_E_inference_fnn_f32(&input_tensor,&FNN,&output_tensor);

        // 处理推理中的错误
        error_handling_inference(error);

        // -------------------------------- print the results ----------------------------------


        Serial.println(F(""));
        Serial.println(F("Results:"));
        Serial.println(F("input 1:\tinput 2:\treal output:\tcalculated output:"));

        // 遍历数据集，打印输入数据、目标输出和计算得到的输出
        for (i = 0; i < 4; i++) {
          Serial.print (input_data[i][0]);
          //Serial.print(((float* ) input_tensor.data)[i]); //Alternative print for the tensor
          Serial.print (F("\t\t"));
          Serial.print (input_data[i][1]);
          Serial.print (F("\t\t"));
          Serial.print (target_data[i]);
          Serial.print (F("\t\t"));
          Serial.println(output_data[i], 5);
          //Serial.println(((float* ) output_tensor.data)[i], 5); //Alternative print for the tensor
        }

        Serial.println(F(""));
        Serial.println(F("A learning success is not guaranteed"));
        Serial.println(F("The weights were initialized randomly"));
        Serial.println(F("You can repeat the training with >training<"));

     }
    else{
      // 如果输入不是"training"，打印"unknown"
      Serial.println(F("unknown"));
    }
  }

}

// 处理训练中的错误函数
void error_handling_training(int8_t error_nr){
  switch(error_nr){
    case 0:
      //Serial.println(F("No Error :)"));
      break;
    case -1:
      Serial.println(F("ERROR! Tensor dtype"));
      break;
    case -2:
      Serial.println(F("ERROR! Tensor shape: Data Number"));
      break;
    case -3:
      Serial.println(F("ERROR! Input tensor shape does not correspond to ANN inputs"));
      break;
    case -4:
      Serial.println(F("ERROR! Output tensor shape does not correspond to ANN outputs"));
      break;
    case -5:
      Serial.println(F("ERROR! Use the crossentropy as loss for softmax"));
      break;
    case -6:
      Serial.println(F("ERROR! learn_rate or sgd_momentum negative"));
      break;
    case -7:
      Serial.println(F("ERROR! Init uniform weights min - max wrong"));
      break;
    case -8:
      Serial.println(F("ERROR! batch_size: min = 1 / max = Number of training data"));
      break;
    case -9:
      Serial.println(F("ERROR! Unknown activation function"));
      break;
    case -10:
      Serial.println(F("ERROR! Unknown loss function"));
      break;
    case -11:
      Serial.println(F("ERROR! Unknown init weights method"));
      break;
    case -12:
      Serial.println(F("ERROR! Unknown optimizer"));
      break;
    case -13:
      Serial.println(F("ERROR! Not enough memory"));
      break;
    default :
      Serial.println(F("Unknown error"));
  }
}

// 处理推理中的错误函数
void error_handling_inference(int8_t error_nr){
  switch(error_nr){
    case 0:
      //Serial.println(F("No Error :)"));
      break;
    case -1:
      Serial.println(F("ERROR! Tensor dtype"));
      break;
    case -2:
      Serial.println(F("ERROR! Tensor shape: Data Number"));
      break;
    case -3:
      Serial.println(F("ERROR! Input tensor shape does not correspond to ANN inputs"));
      break;
    case -4:
      Serial.println(F("ERROR! Output tensor shape does not correspond to ANN outputs"));
      break;
    case -5:
      Serial.println(F("ERROR! Unknown activation function"));
      break;
    case -6:
      Serial.println(F("ERROR! Not enough memory"));
      break;
    default :
      Serial.println(F("Unknown error"));
  }
}

（四）程序运行结果

程序代码2运行的结果：

Epoch（训练周期）：320次
Loss（损失函数值）：0.00385，接近于零👌

@所有人 
【全新视频教程】正点原子手把手教你学Arduino ESP32入门课程来啦！课程内容系统、全面且实用，覆盖了从基础到进阶，再到综合应用的完整学习路径！对于入门物联网和嵌入式开发的学习者来说是一个非常好的选择！【点击观看】
【正点原子】手把手教你快速入门Arduino ESP32
（目前上传60讲，后续课程将持续更新！）【资料下载】视频置顶评论区可下载视频配套资料
