在信号生成领域，热噪声是电子设备中普遍存在的随机噪声，也是影响信号质量的关键因素。无论是通信系统的信号传输，还是精密仪器的信号测量，都离不开对热噪声的理解。本文将结合常见疑问，从定义、分布特征、数学计算到实际应用，全面拆解热噪声的核心知识。

一、热噪声的本质：是什么？

热噪声是由电子的随机热运动产生的噪声，广泛存在于电阻、晶体管等电子元件中。其核心属性是 “随机且遵循正态分布（高斯分布）”，这也是信号生成中处理噪声干扰的重要理论基础。

小白疑问 1：热噪声和我们常说的 “白噪声” 是一回事吗？

两者相关但不同维度：

• 热噪声的概率密度遵循正态分布（描述幅值统计规律）；用python完成这个理解。

• Python 模拟热噪声正态分布（贴近实验过程）

以下程序将完全贴合实际实验逻辑：先根据电阻、温度等物理参数计算热噪声方差，再生成符合正态分布的噪声电压数据，最后通过图表直观展示 “电压 - 概率密度” 分布，模拟示波器观测与数据统计的实验过程。

0、实验参数设定（贴近真实场景）

参考实际电子实验，设定常见参数：

• 电阻 R：1kΩ（常用碳膜电阻）
• 温度 T：25℃（室温，转换为绝对温度 298.15K）
• 带宽 Δf：1kHz（示波器常用带宽）
• 玻尔兹曼常数 k：1.38e-23 J/K（物理常量）

01、完整 Python 代码

import numpy as np
from scipy import stats
import matplotlib.pyplot as plt
# 配置中文字体
plt.rcParams["font.family"] = ["SimHei", "WenQuanYi Micro Hei", "Heiti TC"]
plt.rcParams["axes.unicode_minus"] = False  # 解决负号显示异常

# ---------------------- 1. 实验参数初始化（贴近真实物理场景）----------------------
R = 1000  # 电阻值，单位：Ω（1kΩ）
T = 25 + 273.15  # 绝对温度，单位：K（室温25℃转换）
delta_f = 1000  # 带宽，单位：Hz（1kHz）
k = 1.38e-23  # 玻尔兹曼常数，单位：J/K

# ---------------------- 2. 计算热噪声核心参数（理论推导）----------------------
# 热噪声电压方差公式：σ² = 4kTRΔf
noise_variance = 4 * k * T * R * delta_f
# 标准差（噪声幅值分布的关键指标）
sigma = np.sqrt(noise_variance)
# 均值μ=0（热噪声数学期望）
mu = 0

# ---------------------- 3. 生成噪声数据（模拟实验采集）----------------------
sample_num = 100000  # 采集10万个数据点（实验中需多次采样提高统计精度）
# 生成符合正态分布的噪声电压数据：np.random.normal(均值, 标准差, 数据量)
thermal_noise_voltage = np.random.normal(mu, sigma, sample_num)

# ---------------------- 4. 数据统计与可视化（模拟实验分析）----------------------
plt.figure(figsize=(12, 6))

# 子图1：噪声电压时域波形（模拟示波器实时观测）
plt.subplot(1, 2, 1)
# 取前200个点展示（避免波形重叠，模拟示波器短时间观测效果）
plt.plot(thermal_noise_voltage[:200], color='#1f77b4', linewidth=0.8)
plt.xlabel('时间采样点（模拟示波器横轴）', fontsize=10)
plt.ylabel('噪声电压（V）', fontsize=10)
plt.title('热噪声电压时域波形（模拟实验观测）', fontsize=12, pad=10)
plt.grid(alpha=0.3)

# 子图2：噪声电压概率密度分布（核心：正态分布特征）
plt.subplot(1, 2, 2)
# 1. 绘制直方图（统计实际采样数据的分布，模拟实验数据统计）
n, bins, patches = plt.hist(
    thermal_noise_voltage,
    bins=100,  # 分100个区间统计（区间越多越贴近连续分布）
    density=True,  # 归一化，使纵轴为概率密度（单位：1/V）
    color='#ff7f0e',
    alpha=0.6,
    label='实际采样分布'
)

# 2. 绘制理论正态分布曲线（验证实验数据与理论的一致性）
x = np.linspace(mu - 5*sigma, mu + 5*sigma, 1000)  # 取±5σ区间（覆盖99.999%概率）
theory_pdf = stats.norm.pdf(x, mu, sigma)  # 理论概率密度函数
plt.plot(x, theory_pdf, color='#d62728', linewidth=2, label='理论正态分布')

# 标注关键信息（帮助理解分布特征）
plt.axvline(x=mu, color='black', linestyle='--', linewidth=1, label=f'均值μ={mu:.1f}V')
plt.axvline(x=sigma, color='green', linestyle='--', linewidth=1, label=f'σ={sigma:.2e}V')
plt.axvline(x=-sigma, color='green', linestyle='--', linewidth=1)

plt.xlabel('噪声电压（V）（横轴：幅值）', fontsize=10)
plt.ylabel('概率密度（1/V）（纵轴：单位电压区间概率）', fontsize=10)
plt.title('热噪声电压概率密度分布（正态分布）', fontsize=12, pad=10)
plt.legend(fontsize=9)
plt.grid(alpha=0.3)

plt.tight_layout()
plt.show()

# ---------------------- 5. 实验结果输出（量化分析）----------------------
print("="*50)
print("热噪声实验模拟结果")
print("="*50)
print(f"1. 实验参数：电阻={R}Ω，温度={T-273.15:.1f}℃，带宽={delta_f}Hz")
print(f"2. 理论计算：噪声电压标准差σ={sigma:.2e}V（约{sigma*1e6:.1f}μV）")
print(f"3. 数据统计：采样均值={np.mean(thermal_noise_voltage):.2e}V（接近理论均值0）")
print(f"4. 数据统计：采样标准差={np.std(thermal_noise_voltage):.2e}V（接近理论σ）")
print("="*50)

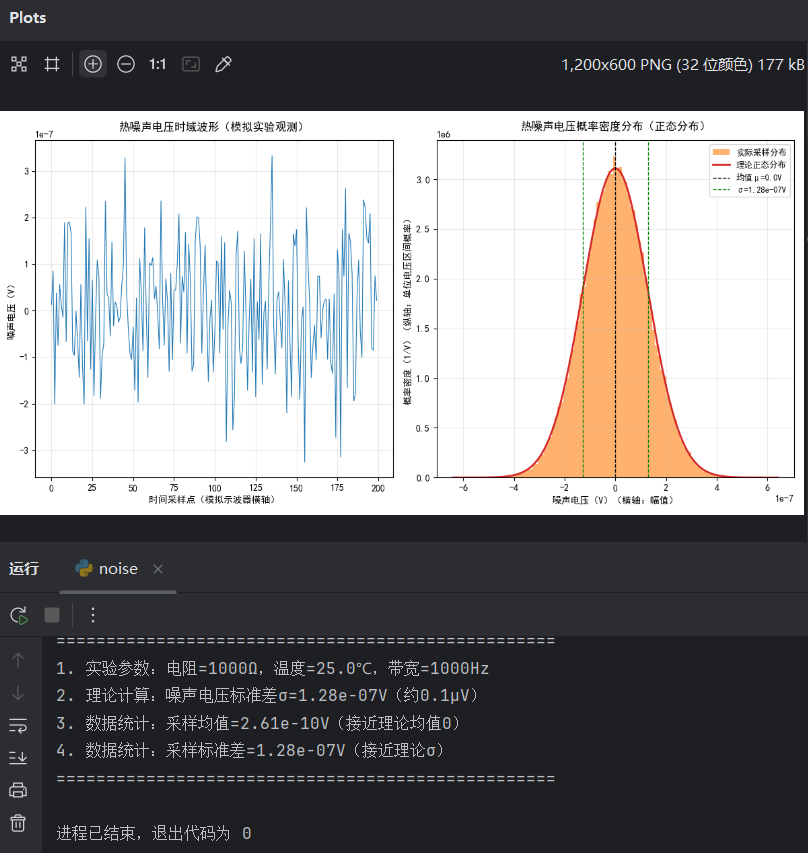

• 程序运行后
•

001、程序关键说明（贴合实验逻辑）

1. 参数计算逻辑：
   严格按照热噪声物理公式 σ²=4kTRΔf 计算方差，避免凭空设定参数，模拟实验中 “理论推导→参数设定” 的过程。
2. 数据生成逻辑：
   生成 10 万个采样点（实验中需多次采样以保证统计显著性），模拟示波器或数据采集卡 “连续采集→数据存储” 的操作。
3. 可视化逻辑：

• 左图：展示时域波形，模拟示波器实时观测到的 “电压随时间波动” 效果；
• 右图：通过直方图（实际采样分布）与理论曲线对比，验证 “热噪声概率密度遵循正态分布”，纵轴明确标注 “概率密度（1/V）”，贴合之前讨论的坐标轴单位定义。

1. 结果验证：
   输出 “采样均值” 和 “采样标准差”，验证实际数据与理论值的一致性（采样均值接近 0，采样标准差接近理论 σ），模拟实验后的 “数据校验” 环节。

0001、运行结果解读（实验结论）

1. 时域波形：电压围绕 0V 上下随机波动，无固定规律，符合热噪声 “随机性” 特征；

2. 概率密度分布：直方图与理论正态曲线高度重合，证明热噪声概率密度遵循正态分布；

3. 幅值范围：噪声电压主要集中在 ±σ（约几 μV）范围内，极端值极少，符合 “99.73% 幅值落在 ±3σ 内” 的规律。
   可根据实际实验需求调整参数（如将电阻改为 10kΩ、带宽改为 10kHz），观察噪声幅值分布的变化，进一步理解 “方差与电阻、带宽正相关” 的物理规律。

（注：文档部分内容可能由 AI 生成）

• 理想热噪声的功率谱密度在宽频范围内均匀分布（描述功率的频率分布），因此属于 “高斯白噪声” 的典型代表。

二、热噪声的正态分布特征：关键属性与物理现象

热噪声的正态分布的核心特征，既可以通过数学公式描述，也能在实际物理现象中直观体现：

正态分布特征	数学描述	实际物理现象
数学期望（均值）为 0	均值 μ=0	电阻两端热噪声电压围绕横轴上下波动，长期测量平均值接近 0，无固定正负偏向
关于均值对称	f(μ+x)=f(μ-x)	示波器观测时，+0.1V 和 - 0.1V 的噪声幅值出现概率相等，收音机背景 “沙沙声” 无单侧强弱偏移
方差与温度正相关	σ²=4kTRΔf（k = 玻尔兹曼常数，T = 绝对温度，R = 电阻，Δf = 带宽）	夏天未散热的路由器热噪声干扰增强，液氮冷却的精密电阻噪声显著减小
幅值集中在均值附近	99.73% 幅值落在 ±3σ 内	电子放大器的热噪声波动稳定，极少出现突发大幅尖峰
统计平稳性	均值、方差不随时间变化	恒定温度下，同一电阻不同时间段的噪声分布规律一致

小白疑问 2：热噪声分布的坐标轴单位是什么？

• 横轴：噪声幅值（如电压 V、电流 A），描述噪声的实际物理取值；

• 纵轴：概率密度（单位为 1/V 或 1/A），表示 “单位幅值区间内噪声出现的概率密度”，而非直接概率。

三、核心数学计算：无限区间如何处理概率？

热噪声的正态分布在理论上取值区间为（-∞，+∞），但这并不影响概率计算，核心逻辑是 “积分替代直接除法”。

1. 概率密度与概率的关系

概率密度（纵轴）是 “概率的瞬时变化率”，不能直接用 “概率 / 区间长度” 计算单个点的概率（单个点区间长度为 0，概率也为 0）。正确计算方式是：

• 对于任意区间 [a, b]，噪声幅值落在该区间的概率 P = ∫(a 到 b) f (x) dx；

• 其中 f (x) 为高斯概率密度函数：f (x) = (1/√(2πσ²)) e^(-x²/(2σ²))。

2. 无限区间的积分收敛性

虽然理论取值区间无限，但当 x→±∞时，f (x) 中的指数项 e^(-x²/(2σ²)) 快速衰减至 0，导致整个无限区间（-∞, +∞）的积分结果为 1（总概率为 1），积分收敛且有实际意义。

3. 工程实用近似

极端大幅值（如 x>10σ）的概率几乎为 0，工程中只需计算 [-3σ, 3σ] 区间的积分（覆盖 99.73% 概率），即可满足实际需求。例如：

• 若热噪声 σ=0.05mV，计算 [-0.15mV, 0.15mV] 区间的积分，就能覆盖绝大多数实际可能的噪声幅值。

小白疑问 3：热噪声的取值区间是有限的吗？数据从哪来？

• 理论上：取值区间无限（正态分布特性）；

• 实际中：有限且受两个限制 ——①物理极限（设备供电电压、元件耐压值）；②测量精度（仪器量程、分辨率）。例如用 ±1V 量程示波器测量，取值区间为 [-1V, 1V]。

• 数据来源：①实时实验（搭建电路 + 示波器 / 数据采集卡采集）；②理论建模（如 Python 的 numpy 库生成模拟数据）。

四、信号生成中的热噪声影响与应对

在信号生成场景中，热噪声是不可避免的干扰源，需结合其特性针对性处理：

1. 低温环境设计：降低设备工作温度（如精密仪器的液氮冷却），减小噪声方差；

2. 带宽控制：通过滤波限制信号带宽 Δf，依据 σ²=4kTRΔf 降低噪声强度；

3. 屏蔽与接地：减少外部干扰叠加，保证热噪声的平稳性，便于后续信号处理；

4. 算法补偿：利用热噪声均值为 0、分布集中的特性，通过多次采样平均抵消噪声影响。

总结

热噪声作为信号生成中最常见的随机噪声，其核心是 “正态分布 + 功率谱密度均匀” 的双重特性。从数学上看，通过积分可解决无限区间的概率计算；从实践上看，其分布特征与温度、电阻等物理参数直接相关，可通过实验观测或理论建模获取数据。理解热噪声的这些属性，是优化信号生成质量、降低噪声干扰的关键基础。
