垂直起降控制系统负责垂直起降飞机的姿态控制，协调多旋翼（悬停）和固定翼（前飞）模式之间的飞行控制。该模块处理模式转换、执行器混合以及垂直起降飞机特有的安全系统。

系统架构

垂直起降姿态控制系统由一个主控制器组成，该主控制器通过多态设计模式管理不同类型的垂直起降飞机。

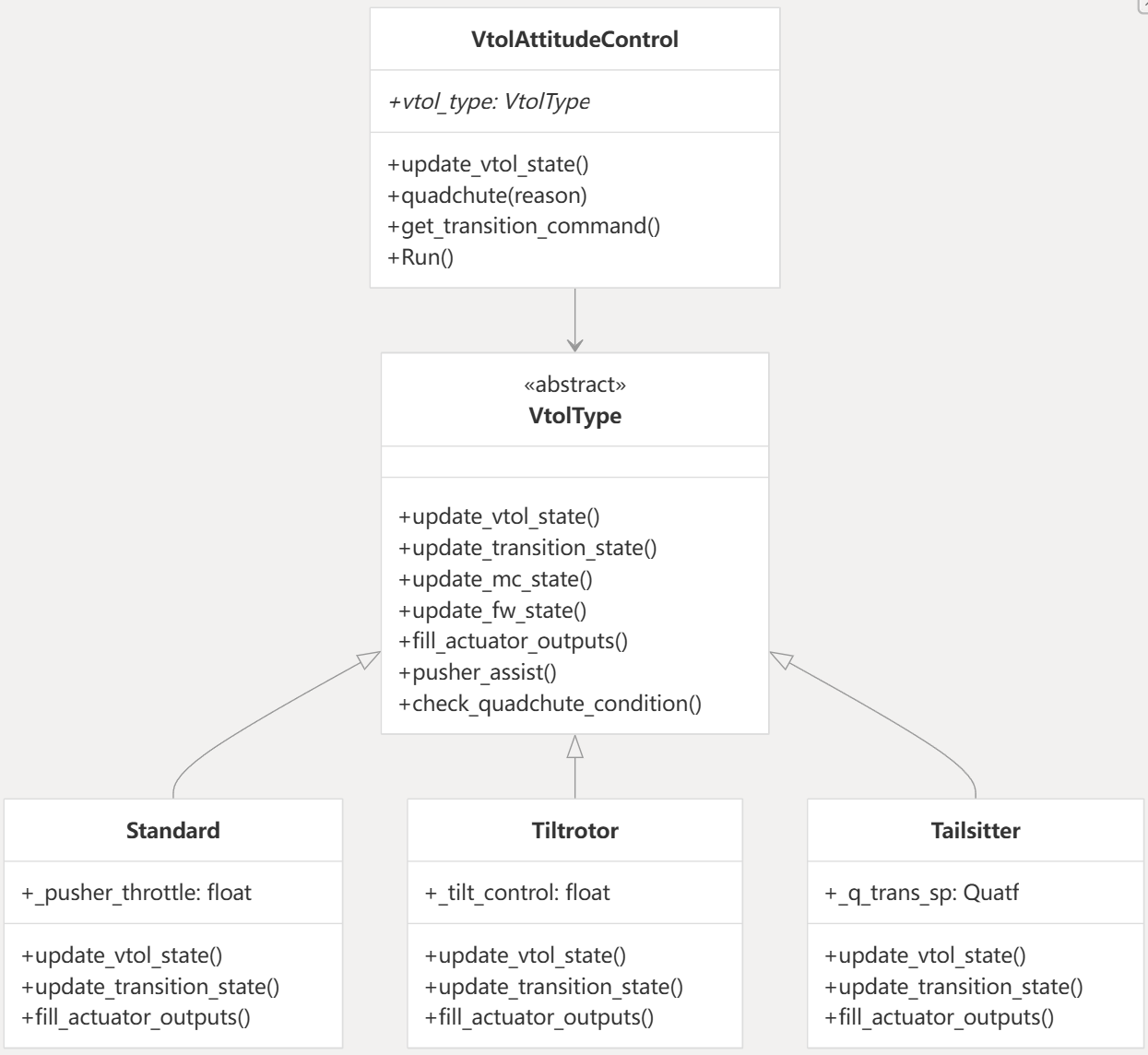

类层次结构

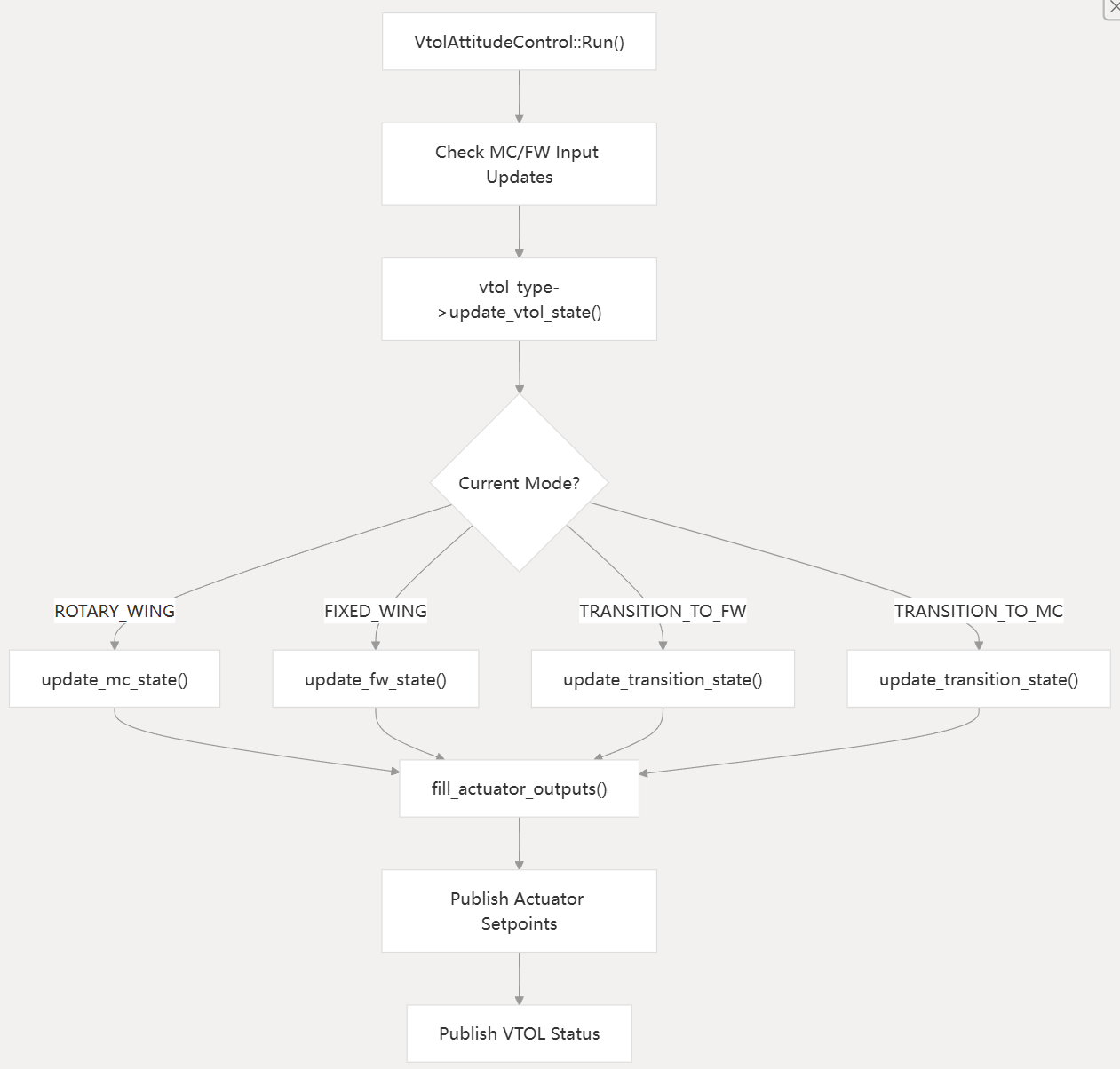

控制流

垂直起降飞机类型

该系统支持三种主要的垂直起降配置，每种配置都有其独特的过渡特性和控制策略。

标准垂直起降飞机

标准的垂直起降飞机使用固定式多旋翼电机进行悬停飞行，并使用单独的推/拉式电机进行前飞。

主要特点：

前飞期间推进器电机激活（_pusher_throttle）
MC和FW控制器之间逐渐实现权重混合
基于空速或基于时间的过渡逻辑
