MissionPlanner架构梳理之（十七）插件系统

Mission Planner 插件系统提供了一种强大的方法，无需修改核心代码库即可扩展 Mission Planner 的功能。本文档介绍了如何创建、使用和管理 Mission Planner 的插件。

目的和范围

本文档介绍了插件的架构、开发流程以及可供希望通过自定义功能扩展 Mission Planner 的开发人员使用的功能。它详细介绍了插件的生命周期、与 Mission Planner 的接口，以及使用插件可以实现的功能示例。

插件架构概述

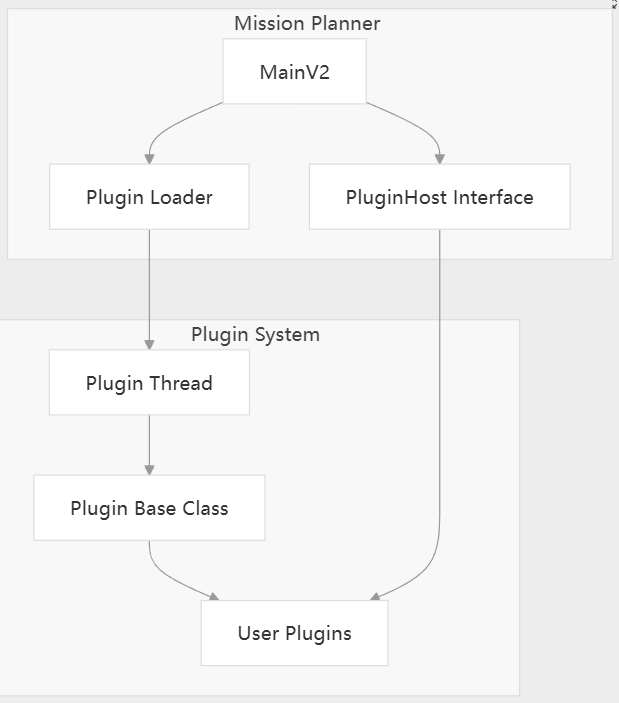

Mission Planner 插件系统采用简单而灵活的架构，允许开发人员使用 C# 编写插件来访问 Mission Planner 的大部分功能。

插件实现细节

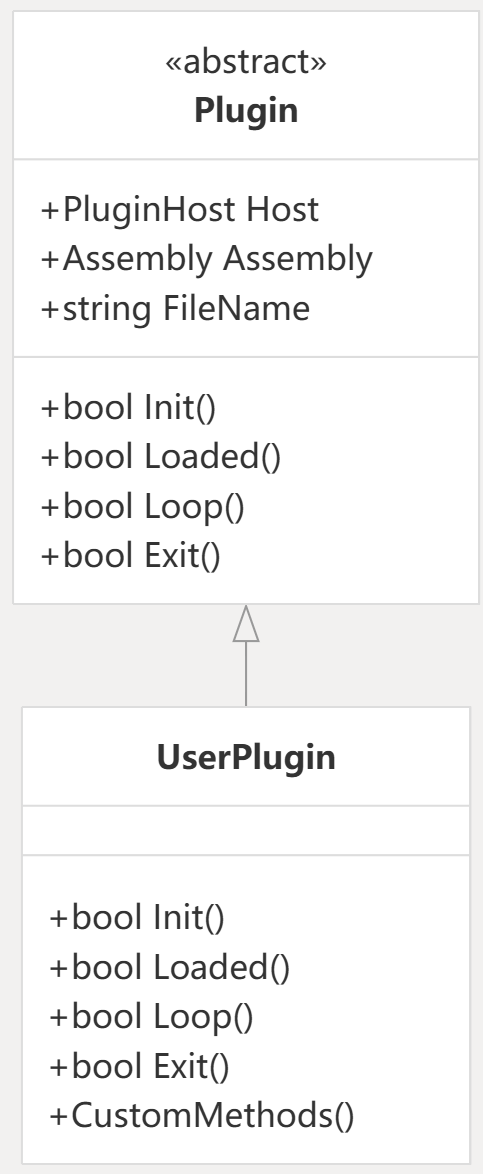

插件系统基于一个抽象Plugin类，所有插件都必须继承自该类。插件以单独的 C# 源文件形式编写，并放置在plugins目录中。这些文件在运行时编译，无需重新编译 Mission Planner 即可动态加载。

插件实现细节

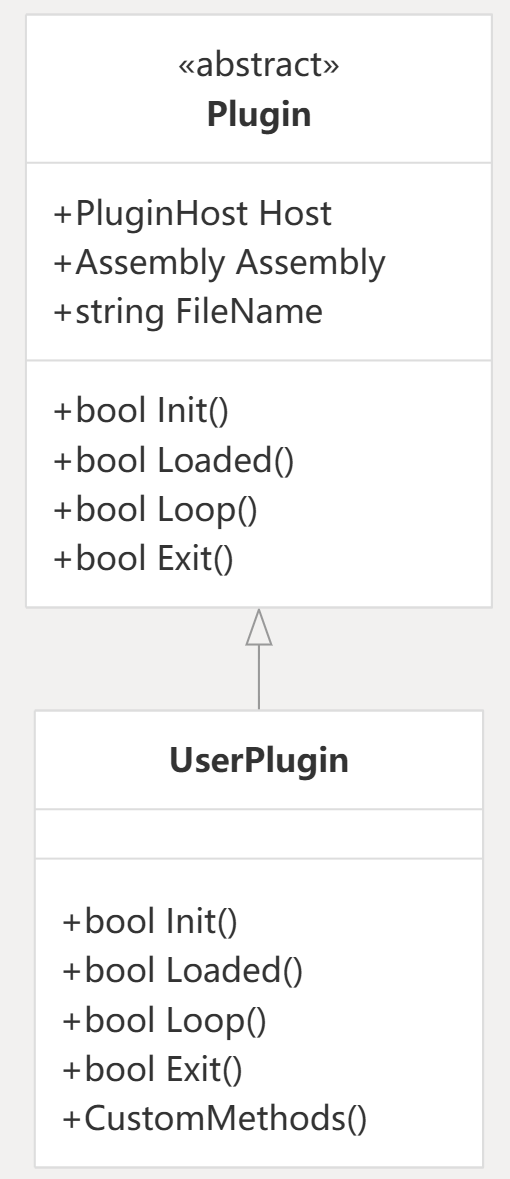

插件系统基于一个抽象Plugin类，所有插件都必须继承自该类。插件以单独的 C# 源文件形式编写，并放置在plugins目录中。这些文件在运行时编译，无需重新编译 Mission Planner 即可动态加载。

插件生命周期

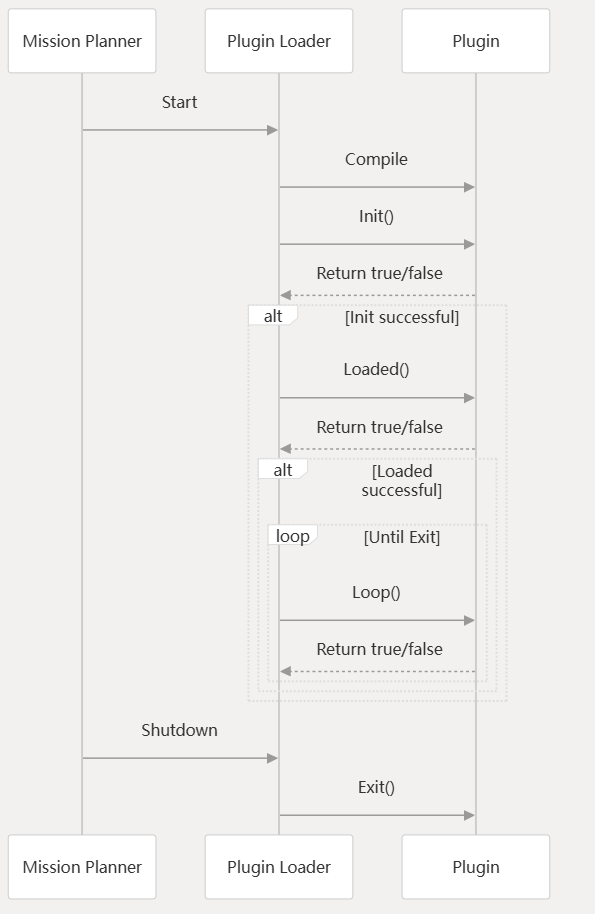

插件生命周期由 Mission Planner 管理的几个关键阶段组成：

1. 编译：插件源文件在运行时动态编译
2. 初始化：Init()调用该方法设置插件
3. Loading：如果初始化成功，Loaded()则调用该方法
4. 执行：该Loop()方法在插件线程中定期调用
5. 清理：当 Mission Planner 关闭时，该Exit()方法被调用

创建插件

要为 Mission Planner 创建插件：

1. plugins在目录中创建一个新的.cs文件
2. 定义一个继承自MissionPlanner.Plugin.Plugin
3. 实现所需的方法：Init()、、和Loaded()Loop()Exit()
4. 使用Host属性访问任务规划器功能

这是一个基本的插件模板：

using System;
using MissionPlanner.Plugin;

namespace MyNamespace
{
    public class MyPlugin : Plugin
    {
        public override bool Init()
        {
            // Initialize your plugin
            return true; // Return true to continue loading
        }

        public override bool Loaded()
        {
            // Called after successful initialization
            // Set up UI elements, event handlers, etc.
            return true; // Return true to indicate successful loading
        }

        public override bool Loop()
        {
            // Called periodically in the plugin thread
            // Perform background processing
            return true; // Return true to continue looping
        }

        public override bool Exit()
        {
            // Clean up resources
            return true; // Return true to indicate successful unloading
        }
    }
}

插件功能

插件可以通过该属性访问 Mission Planner 的大部分功能Host。以下是一些常见的功能：

UI 定制

插件可以添加和删除菜单项、创建自定义表单以及修改用户界面：

// Add a menu item
Host.MainForm.MenuAdd("Tools", "My Custom Function", MyCustomFunction);

// Remove a menu item
Host.MainForm.MenuRemove("Tools", "My Custom Function");

车辆数据访问

插件可以访问车辆遥测数据和参数：

// Access current altitude
var altitude = Host.comPort.MAV.cs.Alt;

// Access current latitude and longitude
var latitude = Host.comPort.MAV.cs.lat;
var longitude = Host.comPort.MAV.cs.lng;

// Access vehicle parameters
var param = Host.comPort.getParam("FLTMODE1");

地图交互

插件可以向地图添加自定义标记、多边形和覆盖层：

// Add a marker to the map
var marker = new GMapMarker(new PointLatLng(latitude, longitude));
Host.FDMenuMap.Markers.Add(marker);

硬件集成

插件可以与外部硬件和系统接口：

// Example from the HereLink plugin
var process = new Process();
process.StartInfo.FileName = "adb";
process.StartInfo.Arguments = "shell am start -n org.mavlink.qgroundcontrol/org.mavlink.qgroundcontrol.QGCActivity";
process.Start();

持久存储

插件可以持久存储设置：

// Save a setting
Settings.Instance["MyPluginSetting"] = "MyValue";

// Retrieve a setting
var mySetting = Settings.Instance["MyPluginSetting"];

示例插件

Mission Planner 包含许多示例插件，展示了各种功能：

插件文件名	功能演示
example2-menu.cs	向 UI 添加自定义菜单项
示例3-fencedist.cs	计算到地理围栏边界的距离
example4-herelink.cs	与 HereLink 相机系统接口
example5-latencytracker.cs	监控通信延迟
示例6-mapicondesc.cs	向地图添加自定义图标
示例7-canrtcm.cs	与 CAN 总线设备接口
example8-modechange.cs	响应车辆模式变化
示例9-hudonoff.cs	切换HUD可见性
example12-forwarding.cs	将遥测数据转发到外部系统
example21-persistentsimple.cs	演示持久设置存储

这些示例插件可作为开发您自己的插件的宝贵模板。

插件开发最佳实践

在为 Mission Planner 开发插件时，请遵循以下最佳实践：

1. 错误处理：使用 try-catch 块来防止异常影响 Mission Planner。

try {
    // Your code here
} catch (Exception ex) {
    Console.WriteLine($"Plugin error: {ex.Message}");
}

        2.  线程安全Host.BeginInvoke()：从插件线程修改 UI 元素时使用。

Host.BeginInvoke((Action)(() => {
    // UI modification code here
}));

       3. 资源管理：始终在方法中清理资源Exit()。

public override bool Exit()
{
    // Dispose resources, unregister event handlers, etc.
    return true;
}

       4. 性能：避免在Loop()方法中阻塞操作，因为它们会影响其他插件。

public override bool Loop()
{
    // Perform quick operations or start async tasks
    return true;
}

       5.设置：使用 Mission Planner 的设置系统进行持久存储。

// Use a unique prefix for your plugin settings
Settings.Instance["MyPlugin_Setting1"] = value;

与任务规划器集成

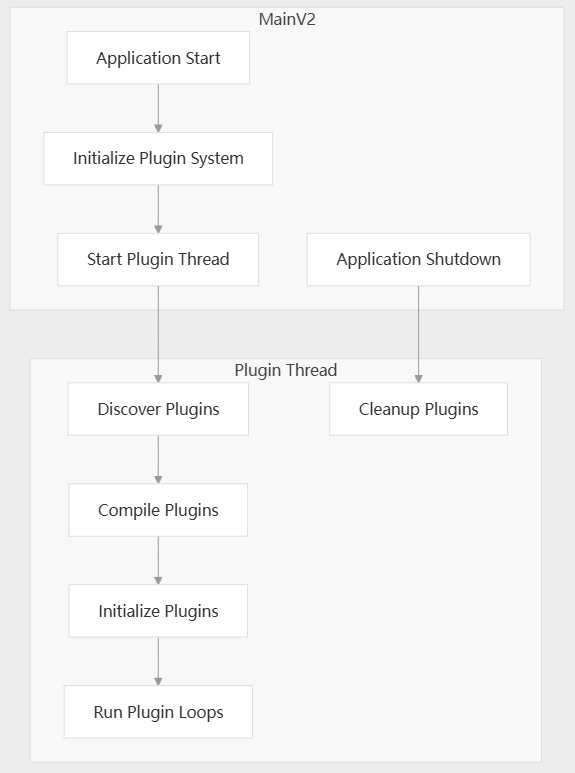

插件系统与 Mission Planner 深度集成，在主应用程序管理的专用线程中运行：

插件可以通过该Host属性访问 Mission Planner 的大部分功能，从而允许它们：

• 访问车辆遥测数据
• 修改用户界面
• 与地图和 3D 视图交互
• 处理和分析数据
• 与外部系统的接口

结论

Mission Planner 插件系统提供了一种强大的方法来扩展和定制 Mission Planner，以满足您的特定需求。通过遵循示例插件中演示的模式并遵循最佳实践，您可以创建强大的插件来增强 Mission Planner 的功能。

插件架构在简单性和强大性之间取得平衡，允许开发人员专注于实现其特定功能，而插件系统则负责处理与 Mission Planner 的集成。
