目录

1 CAN总线的电平介绍

2 通过示波器观察CAN总线波形

3 结尾

1 CAN总线的电平介绍

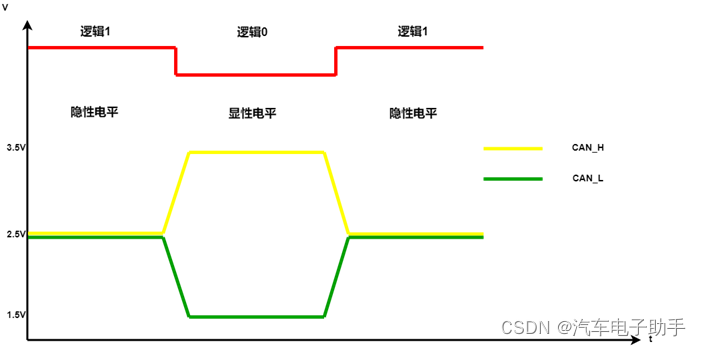

CAN总线采用差分信号传输，根据两根信号线CANH和CANL的电位差判断总线电平：显性电平和隐性电平，其中显性电平对应逻辑0，隐性电平对应逻辑1。如下图。



2 通过示波器观察CAN总线波形

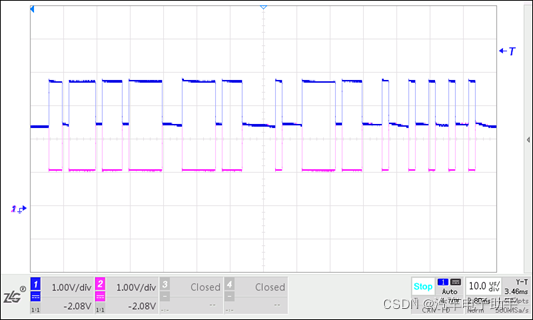

使用示波器捕捉CAN总线波形:（CAN_H和CAN_L使用两个探头）

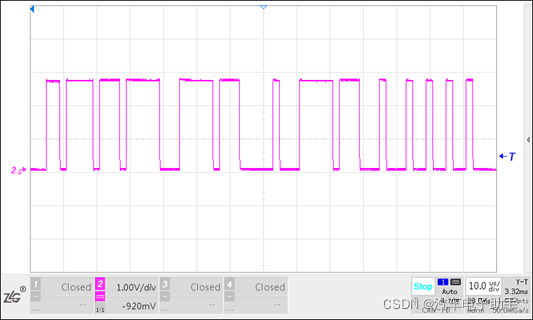

使用示波器捕捉CAN总线波形:（CAN_H和CAN_L共用一个探头）

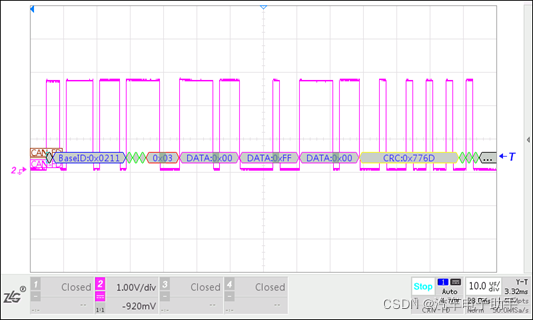

使用示波器解析功能：



获取更多“汽车电子资讯”和“工具链使用”，

请关注“汽车电子助手”（优快云和微信公众号同名），做您的好助手。

3 结尾
