【SLAM】一个扩展卡尔曼滤波EKF同时定位与地图构建SLAM系统，用于机器人在未知环境中同时估计自身位姿和构建环境地图附matlab代码

✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎 往期回顾关注个人主页：Matlab科研工作室

🍊个人信条：格物致知,完整Matlab代码获取及仿真咨询内容私信。

🔥 内容介绍

自主导航是移动机器人领域备受关注的研究课题。一款无需依赖人工改造环境、能在普通家具摆放场景中运行的机器人系统，具有多种应用前景 —— 例如服务、清洁、监控任务，或单纯的娱乐功能。

如今，采用人工地标或预存环境地图的机器人系统已投入使用，但这类系统的灵活性欠佳：用户必须提供一套系统可解析的环境地图。

本报告聚焦同时定位与地图构建（SLAM） 问题，研究移动机器人在未知环境中自主构建地图，同时利用该地图实现自身定位的技术方案。报告采用基于特征的方法，通过扩展卡尔曼滤波（EKF） 估计机器人位姿及环境特征的位置，该方案被称为随机映射（stochastic mapping）。

环境点云数据通过三角测量技术从激光雷达数据中稳健提取。报告详细阐述了 EKF-SLAM 的实现流程，以及系统涉及的各类硬件、传感器组件的作用。基于 Matlab 开发了图形用户界面（GUI），可生成含多种障碍物与地标的随机环境，并仿真机器人的运动路径。仿真结束时可查看导航误差、内存复杂度及所构建地图的精度。

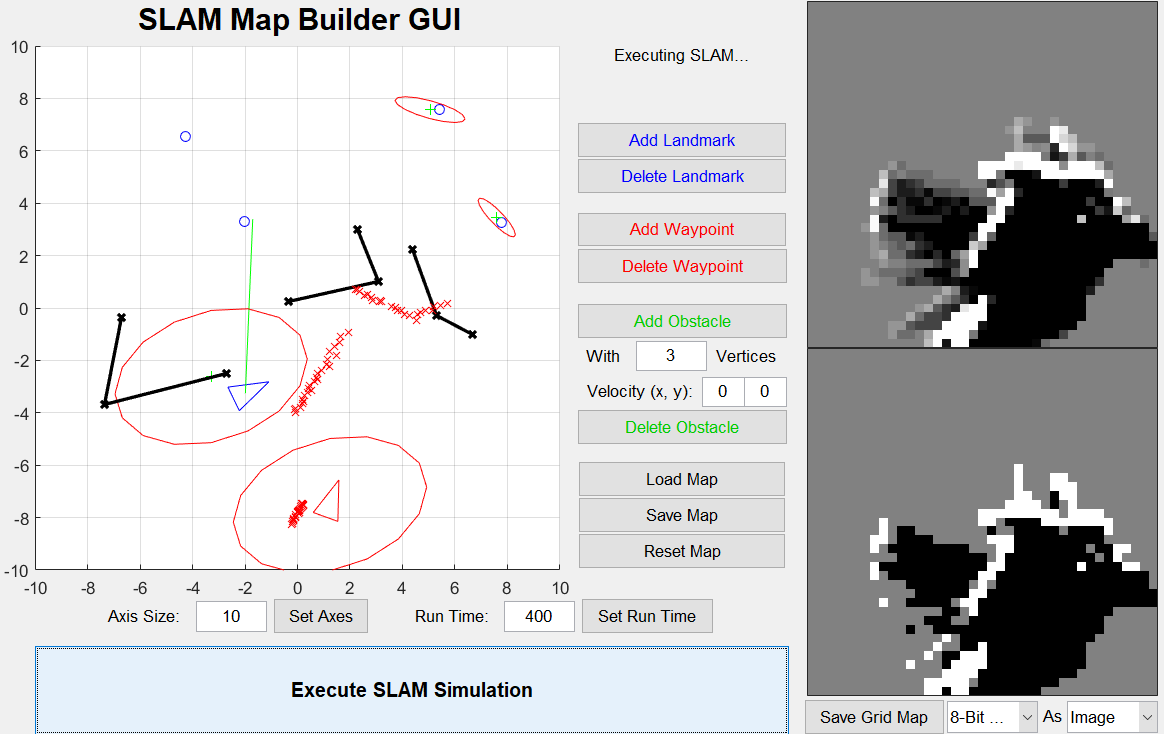

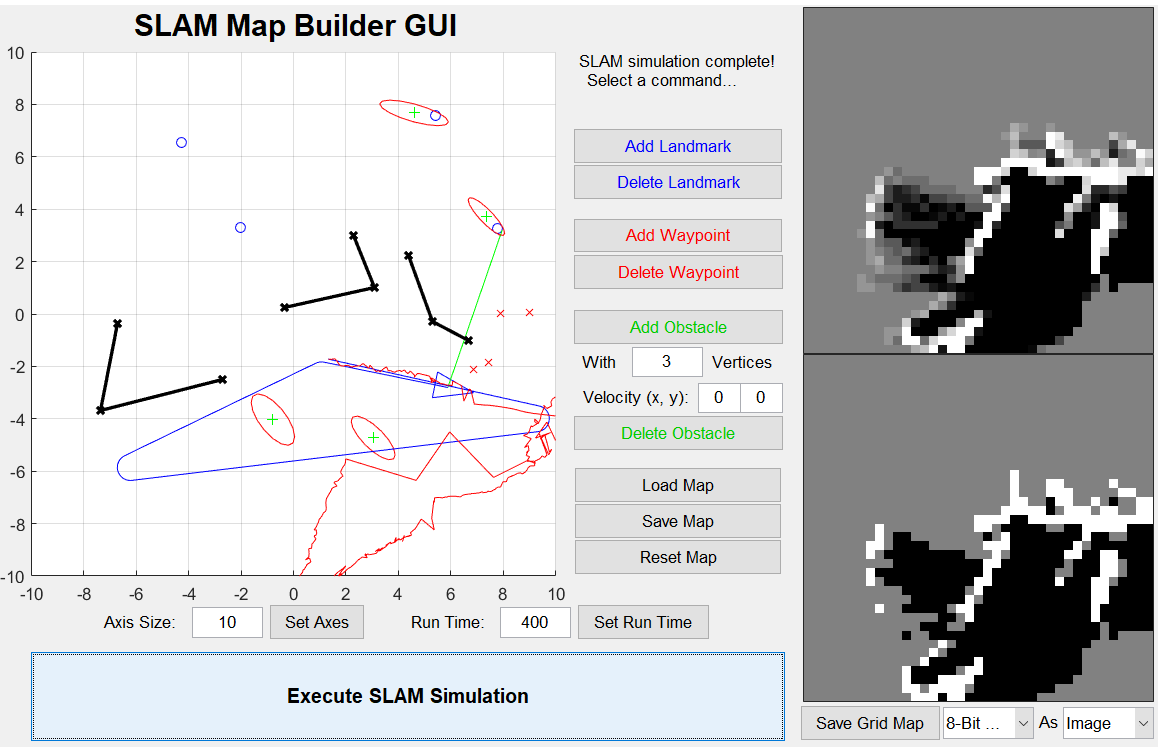

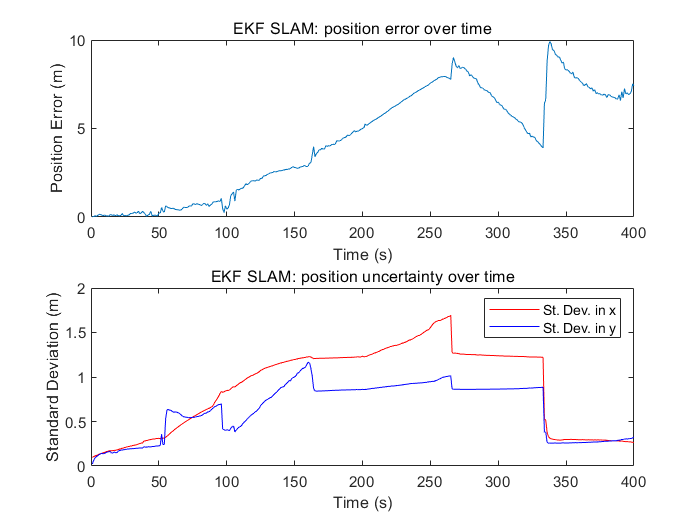

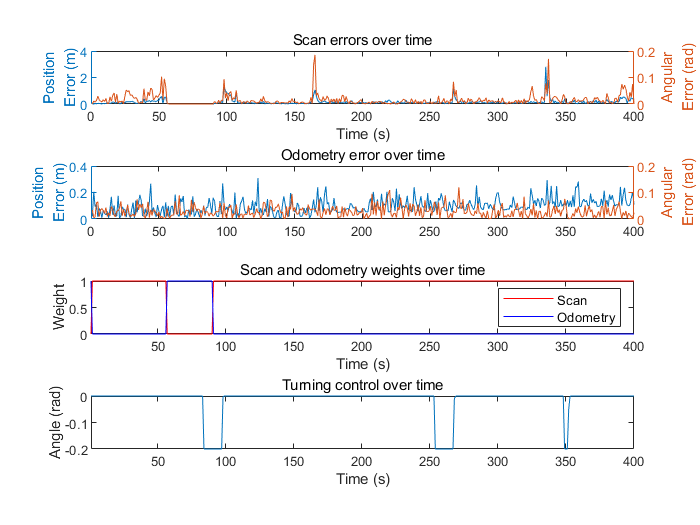

⛳️ 运行结果

📣 部分代码

% range:

n_segments = size(obs.vertices, 2)-1;

n_visible_segments = 0;

visible_segments = zeros(1, n_segments);

for i = 1:n_segments

closest_point = pointToLine([rob.R(1:2); 0], ...

[obs.vertices(:, i); 0], [obs.vertices(:, i+1); 0]);

bearing1 = abs(bearingToPoint(rob.R, obs.vertices(:, i)));

bearing2 = abs(bearingToPoint(rob.R, obs.vertices(:, i+1)));

if closest_point < sen.range && ...

(bearing1 < sen.fov/2 || bearing2 < sen.fov/2)

visible_segments(i:i+1) = 1;

n_visible_segments = n_visible_segments + 1;

end

end

visible_vertices = find(visible_segments);

if isempty(visible_vertices)

measurements = [];

else

threshold = 3 * norm(getInvMeasurement(sen.noise));

% Generate vector of sensor laser lines in global frame

sensor_lines = sen.generateEmptyScan;

sensor_lines = invScanPoint(rob.R, sensor_lines);

% Number of measurements per sensor sweep;

n_measurements = size(sensor_lines, 2);

% Initialise vector of zeros to store measurements

meas_global = zeros(3, n_measurements * n_visible_segments);

index = 0;

for i = 1:n_visible_segments

if visible_vertices(i) == visible_vertices(i+1) - 1

obstacle_line = obs.vertices(:, visible_vertices(i):visible_vertices(i+1));

for j = 1:n_measurements

index = index + 1;

sensor_line = [rob.R(1:2) sensor_lines(:, j)];

meas_global_tmp = getIntersection(sensor_line, obstacle_line, threshold);

if ~isempty(meas_global_tmp)

meas_global(:, index) = [j; meas_global_tmp];

end

end

end

end

meas_global = meas_global(:, meas_global(1, :) ~= 0);

measurements = zeros(size(meas_global));

if ~isempty(meas_global)

% Transform to range-bearing measurement in local frame

measurements(2:3, :) = scanPoint(rob.R, meas_global(2:3, :));

measurements(1, :) = meas_global(1, :);

else

measurements = [];

end

end

end

function plot(obs, axisHandle)

if isempty(obs.graphics)

obs.graphics = line(...

'LineWidth', 2, ...

'parent',axisHandle, ...

'marker','x', ...

'xdata',[], ...

'ydata',[]);

end

if isempty(obs.vertices)

set(obs.graphics, 'xdata', [], 'ydata', []);

else

set(obs.graphics, ...

'xdata', obs.vertices(1, :), 'ydata', obs.vertices(2, :));

end

end

% Obstacles is an array of Obstacle objects

function move(obs, world_size)

vertices_old = obs.vertices;

obs.vertices = [obs.vertices(1,:) + obs.velocity(1); ...

obs.vertices(2,:) + obs.velocity(2)];

obs.edges = obs.getEdges;

if obs.edges(1, 1) < -world_size || obs.edges(1, 2) > world_size

obs.velocity(1) = -obs.velocity(1); % Bounce off wall

end

if obs.edges(2, 1) < -world_size || obs.edges(2, 2) > world_size

obs.velocity(2) = -obs.velocity(2);

end

obs.vertices = [vertices_old(1,:) + obs.velocity(1); ...

vertices_old(2,:) + obs.velocity(2)];

obs.edges = obs.getEdges;

end

function edges = getEdges(obs)

edges = [min(obs.vertices(1,:)) max(obs.vertices(1,:)); ...

min(obs.vertices(2,:)) max(obs.vertices(2,:))];

end

end

end
