【四旋翼】四旋翼控制、路径规划和轨迹优化Matlab仿真

✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎 往期回顾关注个人主页：Matlab科研工作室

🍊个人信条：格物致知,完整Matlab代码及仿真咨询内容私信。

🔥 内容介绍

四旋翼无人机凭借其灵活的机动性和广泛的适应性，在航拍、物流、巡检、救援等领域发挥着越来越重要的作用。然而，四旋翼是一个强耦合、欠驱动的非线性系统，其稳定控制、高效路径规划和平滑轨迹优化一直是研究的核心难点。本文将系统解析四旋翼的控制方法、路径规划策略和轨迹优化技术，结合实际应用场景探讨其实现逻辑与性能特点。

一、四旋翼控制：从稳定飞行到精准操控

四旋翼的控制目标是通过调节四个旋翼的转速，实现对姿态（滚转、俯仰、偏航）和位置（x、y、z 轴）的精确控制，以应对外部干扰（如风阻）和自身动力学特性带来的挑战。

1.1 姿态控制：稳定飞行的基础

姿态控制是四旋翼控制的核心，直接影响飞行稳定性。常见的姿态控制方法包括：

• PID 控制：最广泛应用的经典控制方法，通过比例（P）、积分（I）、微分（D）环节的组合，计算旋翼转速差以修正姿态偏差。其优势在于结构简单、实时性强，适用于低动态场景；但对模型参数变化和外部干扰的鲁棒性较弱，在高速机动或强风环境下易出现震荡。

• LQR（线性二次调节器）：基于线性化模型的最优控制方法，通过最小化包含姿态误差和控制量的二次型性能指标，计算最优控制量。相比 PID，LQR 能更好地处理系统耦合性，提升姿态响应的平稳性，但依赖精确的线性化模型，在大范围姿态变化时性能下降。

• 非线性控制：针对四旋翼的非线性动力学特性，采用反馈线性化、滑模控制等方法，直接对非线性模型进行控制。滑模控制通过强制系统沿预设滑模面运动，具有强鲁棒性，能有效抵抗外部干扰，但存在 “抖振” 问题，需通过边界层设计缓解。

1.2 位置控制：实现精准定位

位置控制在姿态控制的基础上，通过调节整体升力和姿态角，实现三维空间的位置跟踪。常用策略包括：

• 级联控制：将位置环作为外环，姿态环作为内环。位置环根据位置误差计算期望姿态角（如俯仰角控制 x 轴位移，滚转角控制 y 轴位移），姿态环跟踪期望姿态以实现位置调整。该方法结构清晰，易于工程实现，但内外环动态耦合可能导致响应滞后。

• 模型预测控制（MPC）：基于四旋翼动力学模型，在每一步优化中考虑未来一段时间的位置轨迹，并约束控制量（如旋翼转速上限），求解最优控制序列。MPC 能显式处理约束条件，适用于避障等需要实时调整轨迹的场景，但计算复杂度高，对硬件性能要求严格。

1.3 抗干扰与鲁棒控制

实际飞行中，风干扰、传感器噪声和模型误差会严重影响控制精度。为提升鲁棒性，可采用：

• 自适应控制：通过在线估计模型参数（如空气阻力系数），实时调整控制律，适应环境变化；

• ** disturbance observer（DOB）**：设计扰动观测器，估计外部干扰并在控制中进行补偿，提升系统抗干扰能力；

• 强化学习：通过智能体与环境的交互，学习最优控制策略，适用于复杂动态场景，但训练过程复杂，泛化性需进一步验证。

二、四旋翼路径规划：在复杂环境中找到可行路径

路径规划的目标是在三维空间中找到一条从起点到终点的路径，满足避障、路径长度、安全性等约束。根据环境信息是否已知，可分为全局路径规划和局部路径规划。

2.1 全局路径规划：已知环境下的最优路径

在环境地图已知的情况下，全局路径规划需生成一条无碰撞的最优路径（如最短路径、最低能耗路径）。常用算法包括：

• A与 D算法：基于栅格地图的启发式搜索算法，A通过评估函数（f = g + h）引导搜索，g 为起点到当前点的代价，h 为当前点到终点的估计代价，能快速找到最优路径；D是 A * 的改进版，适用于环境动态变化的场景，通过重新规划受影响的路径段，提升效率。但栅格地图的分辨率会影响路径精度和计算量，高分辨率地图可能导致计算耗时增加。

• 采样 - based 算法：如 RRT（快速探索随机树）及其改进算法 RRT*，通过随机采样逐步扩展树结构，连接起点和终点。RRT * 能在概率意义下收敛到最优路径，适用于高维空间规划，但路径平滑性较差，需后续优化。

• 智能优化算法：如之前讨论的部落竞争与成员合作算法（CTCM）、遗传算法、粒子群优化算法等。以 CTCM 为例，将路径点作为 “部落成员”，通过部落内合作（路径点优化）和部落间竞争（路径优劣比较），生成满足避障和长度约束的路径。这类算法适用于多目标优化（如同时最小化路径长度和能耗），但收敛速度可能较慢，需结合启发式策略加速。

2.2 局部路径规划：动态环境中的实时避障

当环境未知或存在动态障碍物（如其他无人机、飞鸟）时，局部路径规划需基于传感器实时感知的信息，动态调整路径。核心方法包括：

• 人工势场法：将无人机视为 “粒子”，目标点产生吸引力，障碍物产生排斥力，合力引导无人机向目标运动。该方法计算简单，实时性强，但易陷入局部极小值（如在两个障碍物之间无法前进），需结合逃离机制优化。

• 向量场直方图（VFH）：通过激光雷达等传感器构建局部障碍物直方图，计算无障碍方向的 “安全走廊”，引导无人机沿安全方向运动。VFH 能有效处理动态障碍物，但对传感器精度要求较高。

• 模型预测控制（MPC）：结合实时感知的环境信息，在局部范围内滚动优化路径，同时考虑无人机动力学约束，确保路径可行。MPC 能实现避障与控制的一体化，但计算复杂度高，需轻量化设计。

2.3 多无人机协同路径规划

当多架四旋翼协同作业时，路径规划还需考虑无人机间的碰撞规避和任务分配。常用策略包括：

• 集中式规划：通过一个中央控制器为所有无人机规划路径，能保证全局最优，但计算量随无人机数量呈指数增长，适用于小规模集群；

• 分布式规划：每架无人机基于本地信息和邻居无人机的路径，自主规划路径，通过协商机制避免碰撞（如基于规则的优先级避让、基于博弈论的冲突解决），适用于大规模集群，但可能陷入局部最优。

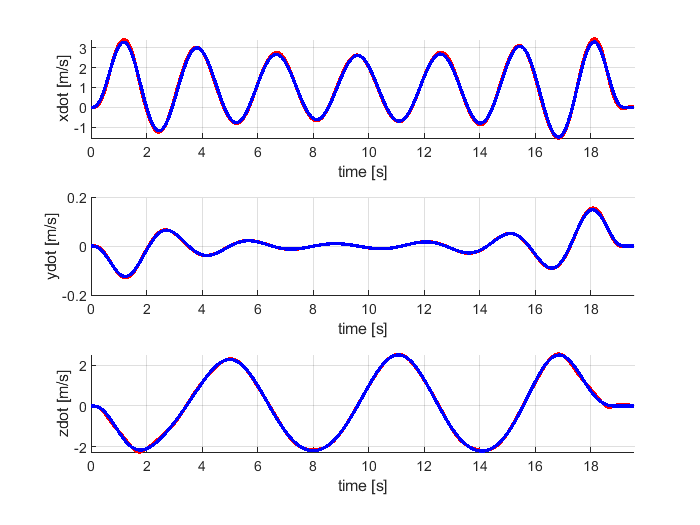

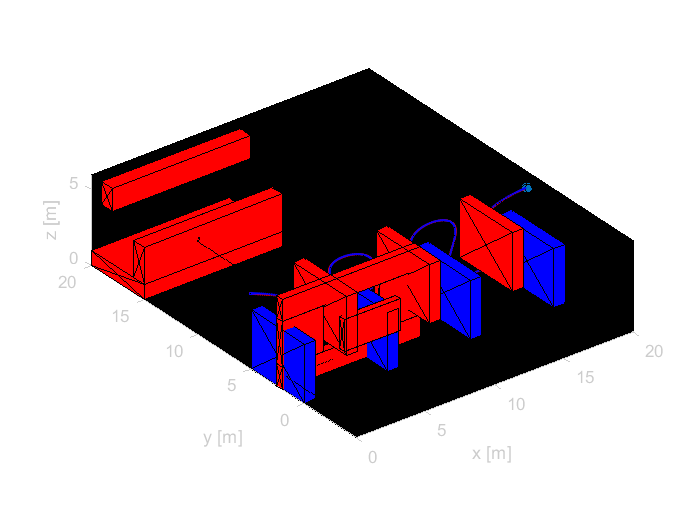

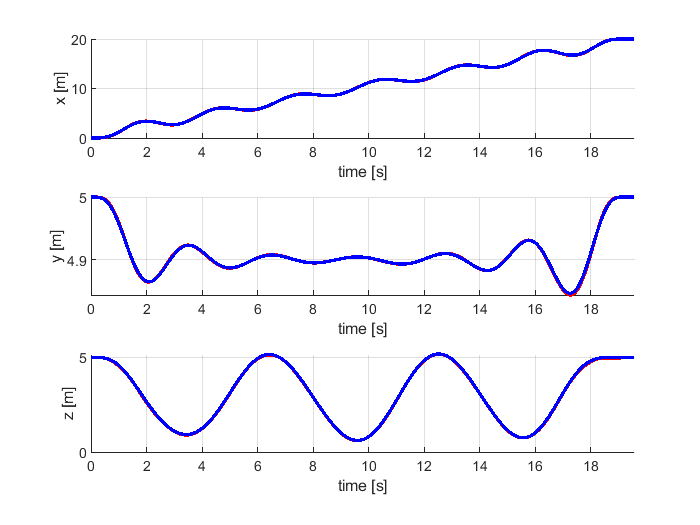

⛳️ 运行结果
