【无人机】四旋翼无人机PD控制附Matlab代码

✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎 往期回顾关注个人主页：Matlab科研工作室

🍊个人信条：格物致知,完整Matlab代码及仿真咨询内容私信。

🔥 内容介绍

四旋翼无人机的稳定飞行依赖于精准的姿态与位置控制，比例 - 微分（PD）控制作为一种经典的线性控制方法，因其结构简单、响应快速、易于实现等特点，在四旋翼底层控制中被广泛应用。与 PID 控制相比，PD 控制通过省略积分项，避免了积分饱和导致的超调问题，更适合对动态响应速度要求高的场景（如无人机快速姿态调整）。在实际应用中，PD 控制需结合四旋翼的动力学特性，针对横滚、俯仰、偏航等姿态通道及位置通道设计专属控制律，实现稳定飞行与轨迹跟踪。

PD 控制的基本原理与四旋翼控制适配性

PD 控制通过比例项（P）消除当前误差，通过微分项（D）抑制系统震荡，两者协同作用实现动态调节，其核心原理与四旋翼的控制需求高度契合。

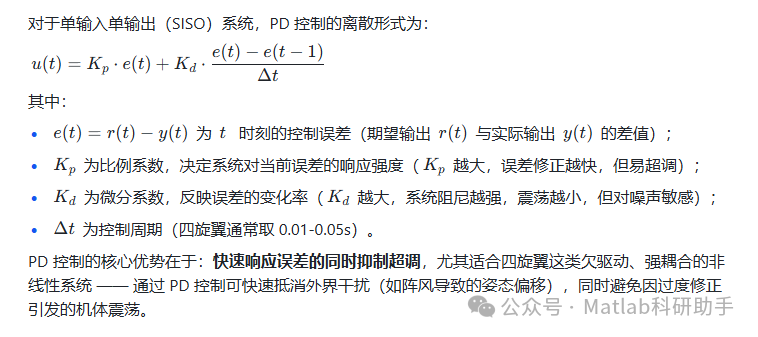

PD 控制的数学模型

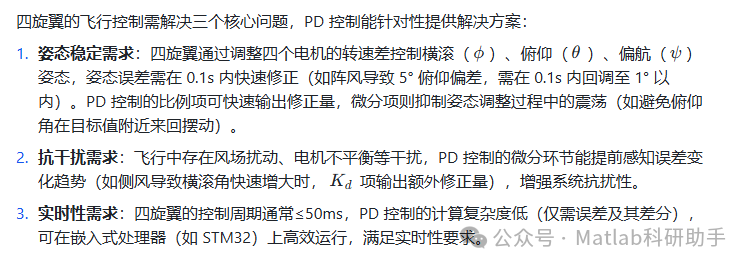

与四旋翼控制需求的适配性

PD 控制在四旋翼中的具体应用

四旋翼的控制分为姿态控制（内环）与位置控制（外环），PD 控制在两环中均有应用，但控制目标与参数设计存在差异。

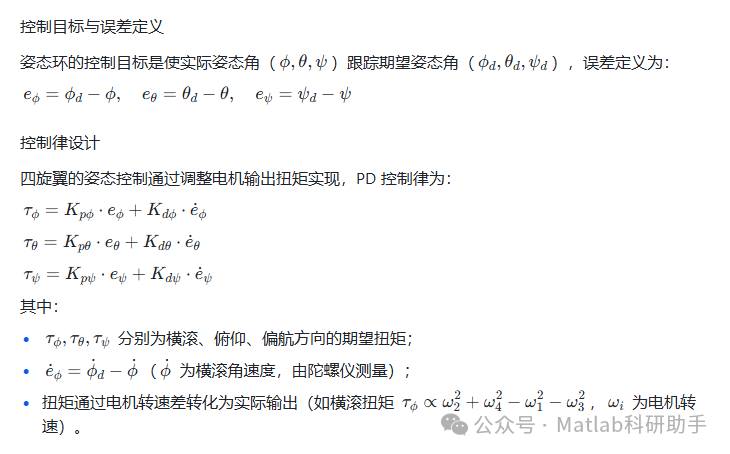

姿态环 PD 控制

姿态环是四旋翼稳定飞行的核心，需快速响应姿态指令并抵抗干扰，PD 控制的设计需结合机体动力学特性。

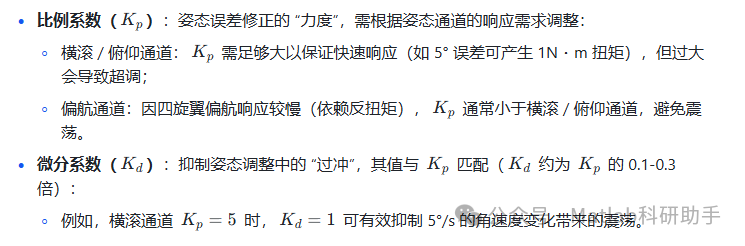

参数整定原则

位置环 PD 控制

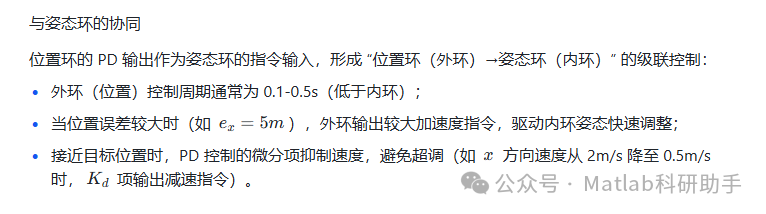

位置环通过控制姿态（如调整俯仰角产生前进力）实现位置跟踪，PD 控制需结合位置误差与速度反馈。

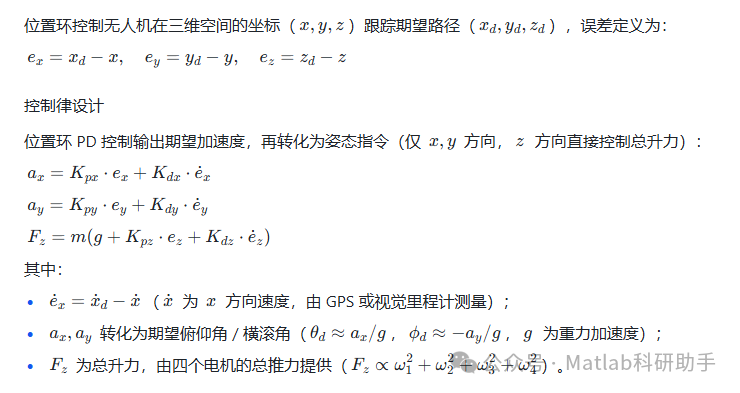

控制目标与误差定义

PD 控制的优势、局限性与改进策略

PD 控制在四旋翼中的应用需平衡其优势与局限性，针对特定场景进行优化。

核心优势

1. 响应速度快：无积分项延迟，对突发干扰（如阵风导致的姿态偏移）能快速修正，响应时间通常≤0.1s，适合动态飞行场景（如穿越障碍）。

1. 实现简单：控制律仅涉及误差与误差变化率，无需复杂积分项计算，可在低算力嵌入式平台（如 8 位 MCU）上稳定运行，满足四旋翼轻量化需求。

1. 抗超调能力强：微分项通过抑制误差变化率，有效减少姿态或位置调整过程中的超调（如目标俯仰角 30° 时，PD 控制的超调量≤5°，而 PI 控制可能达 10°）。

局限性

1. 无法消除稳态误差：对于持续干扰（如电机推力不平衡导致的微小偏航角），PD 控制因无积分项，难以完全消除稳态误差（可能残留 1-2° 姿态偏差）。

1. 对模型参数敏感：PD 参数需与四旋翼动力学参数（如转动惯量、质量）匹配，当参数变化（如挂载 payload 导致质量增加）时，控制性能下降（如位置跟踪误差从 0.3m 增至 0.8m）。

1. 噪声放大风险：微分项对传感器噪声（如陀螺仪的高频噪声）敏感，可能导致控制指令震荡（如电机转速高频波动），增加能耗与机械损耗。

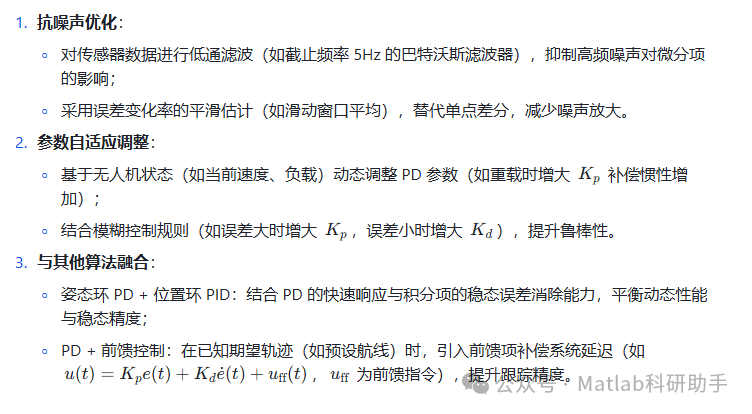

改进策略

结论与展望

PD 控制凭借快速响应、抗超调的特性，成为四旋翼无人机姿态与位置控制的基础方案，尤其适合对动态性能要求高的场景（如敏捷飞行、抗风干扰）。尽管存在稳态误差与噪声敏感的局限性，但通过滤波优化、参数自适应与算法融合，可显著提升其鲁棒性。

未来，PD 控制的发展方向包括：

• 结合机器学习（如强化学习）在线优化 PD 参数，适应复杂动态场景（如高速飞行、负载变化）；

• 与非线性控制方法（如反步法）结合，在大角度机动时保持 PD 控制的简洁性与非线性控制的全局稳定性；

• 针对微型四旋翼（如 200g 以下）开发轻量化 PD 控制算法，在算力受限的情况下平衡控制精度与能耗。

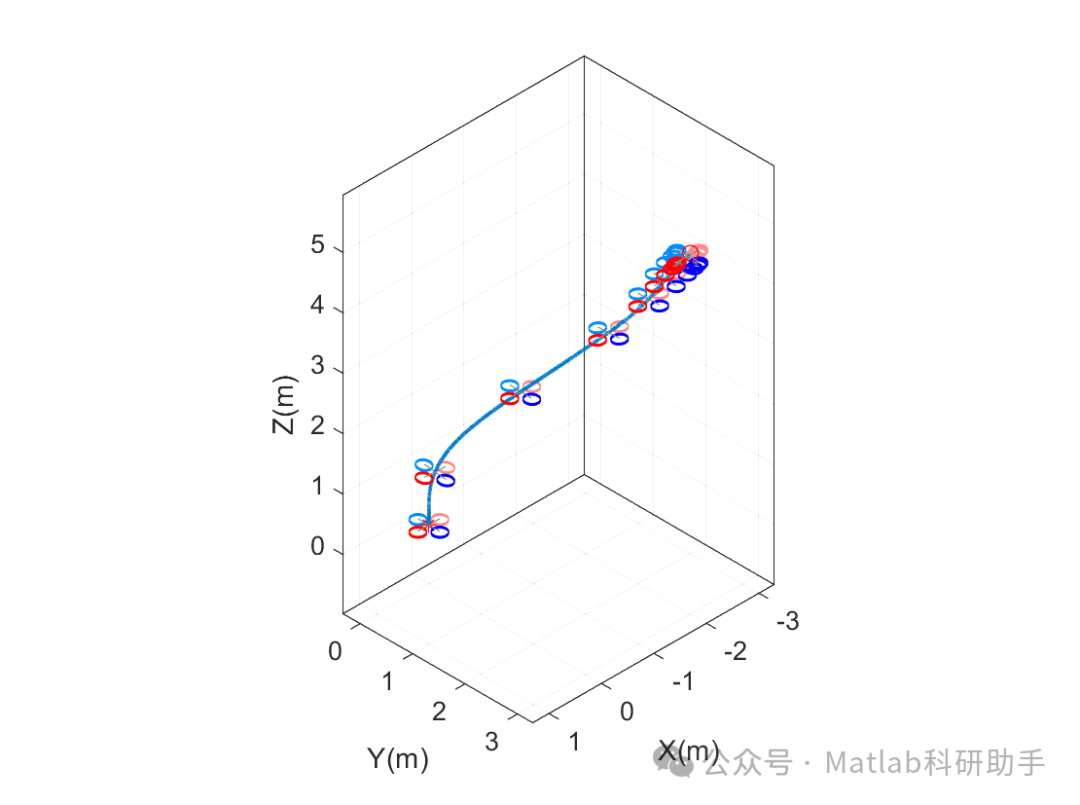

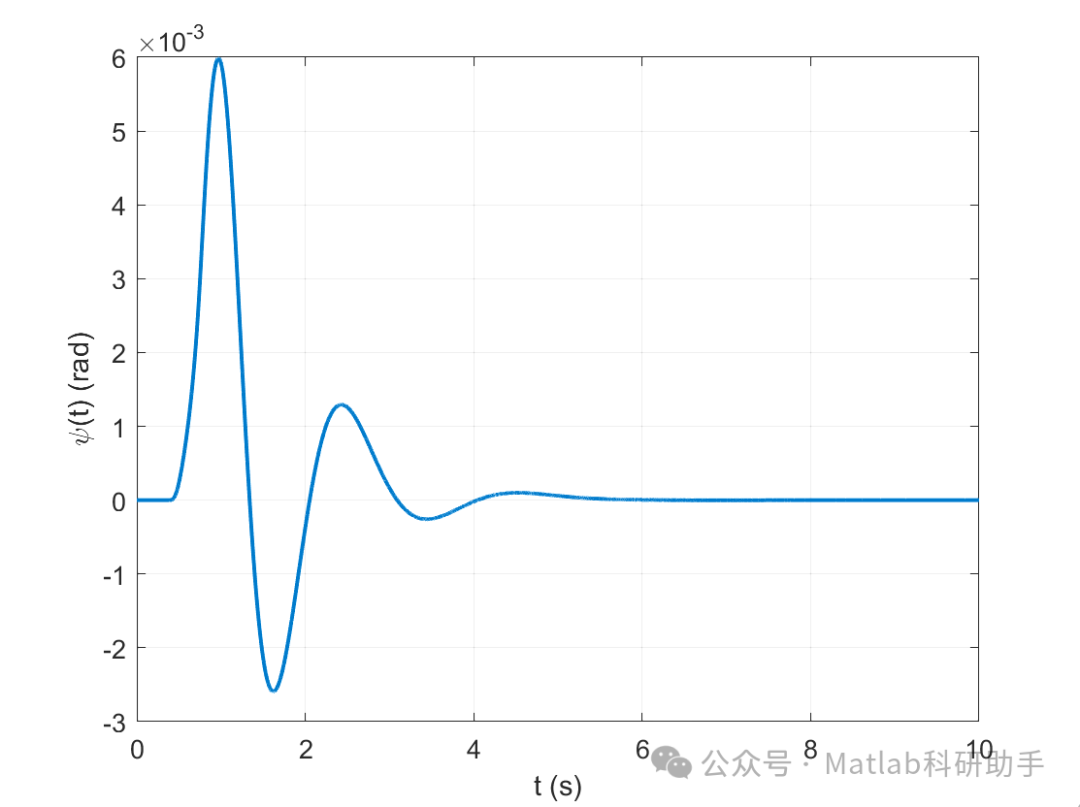

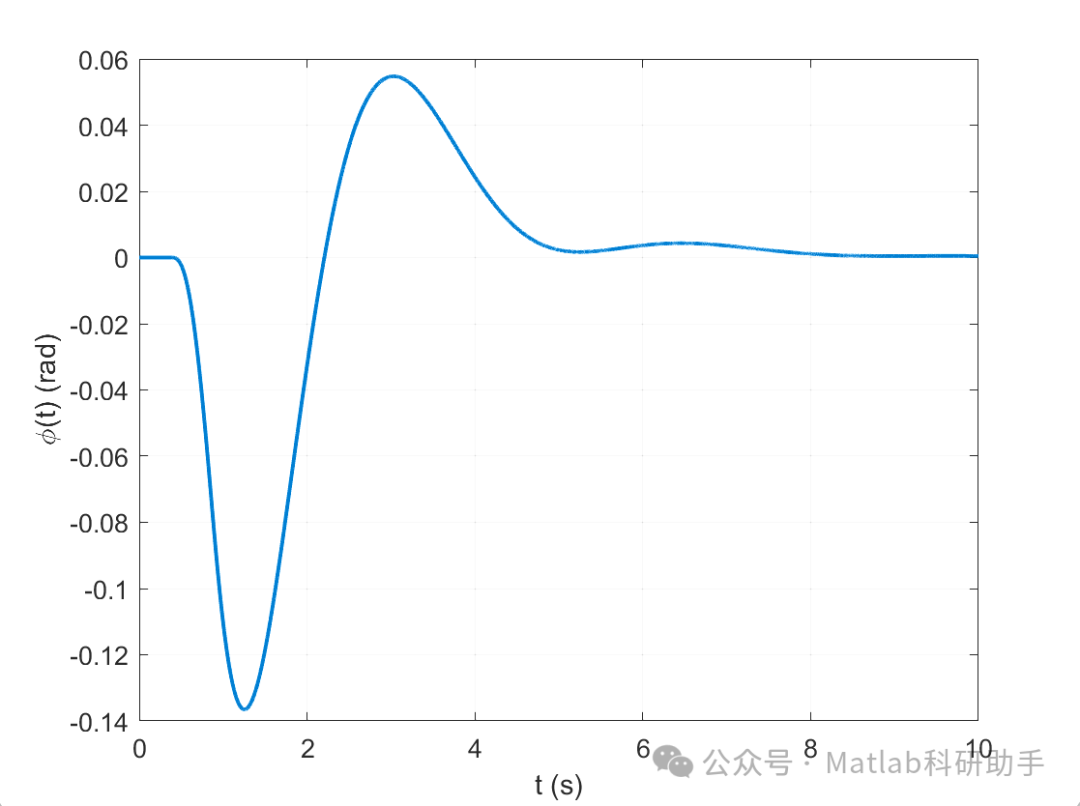

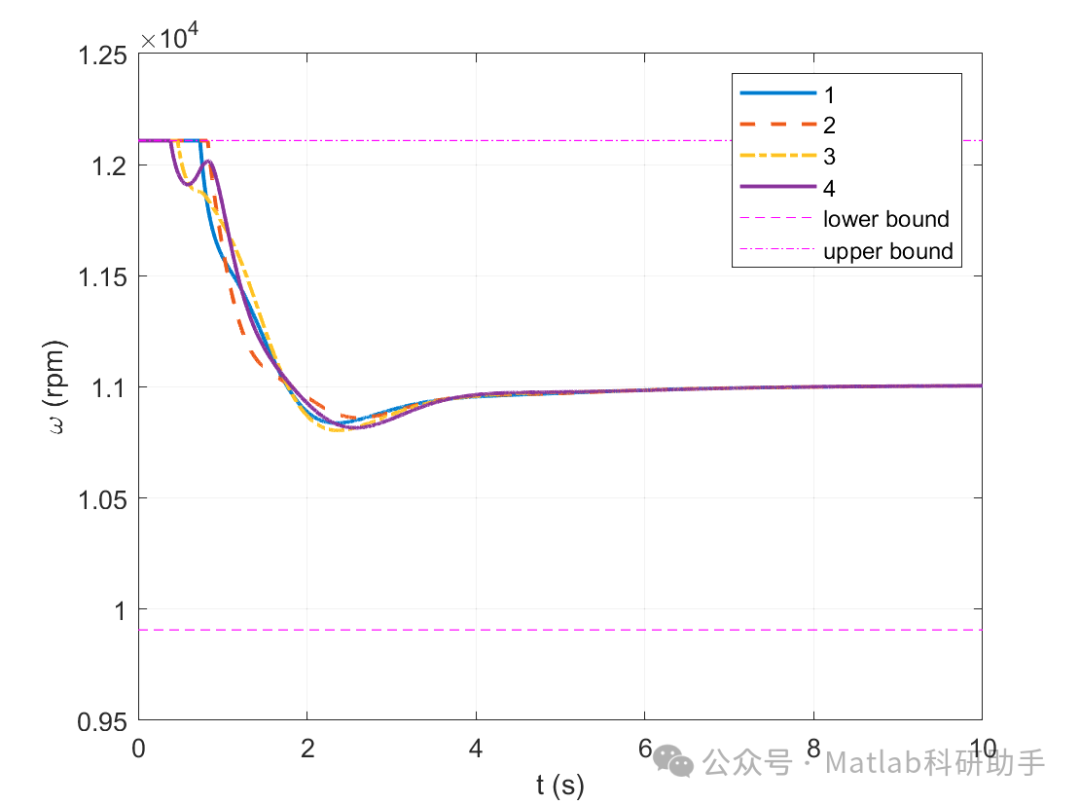

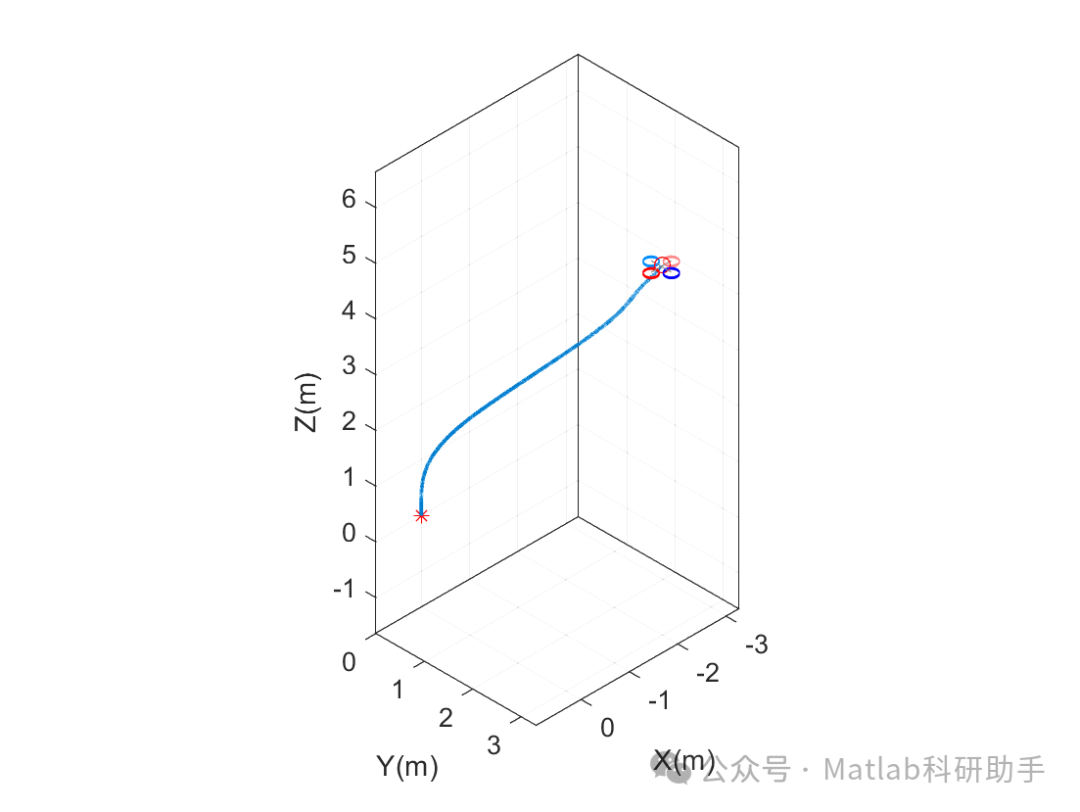

⛳️ 运行结果

🔗 参考文献

[1] 张垚,鲜斌,于琰平,等.四旋翼无人机可视化半实物仿真平台研究[J].仪器仪表学报, 2012, 33(11):7.DOI:10.3969/j.issn.0254-3087.2012.11.025.

[2] 丁少宾,肖长诗,刘金根,等.X型四旋翼无人机建模及四元数控制[J].系统仿真学报, 2015(12):6.DOI:CNKI:SUN:XTFZ.0.2015-12-027.

[3] 许喆.基于SMC的四旋翼无人机抗风扰研究[J].电光与控制, 2017, 24(1):5.DOI:10.3969/j.issn.1671-637X.2017.01.016.

📣 部分代码

🎈 部分理论引用网络文献，若有侵权联系博主删除
