【无人机】四轴无人机的轨迹进行可视化和动画处理附Matlab代码

原创于 2025-08-01 10:39:40 发布 · 561 阅读

5 ·

CC 4.0 BY-SA版权

文章标签：

#无人机 #matlab #cocos2d

✅作者简介：热爱科研的Matlab仿真开发者，擅长数据处理、建模仿真、程序设计、完整代码获取、论文复现及科研仿真。

🍎 往期回顾关注个人主页：Matlab科研工作室

🍊个人信条：格物致知,完整Matlab代码及仿真咨询内容私信。

🔥 内容介绍

四轴无人机的轨迹可视化与动画处理是理解飞行性能、优化控制算法、调试系统故障的重要手段。通过将抽象的位置、姿态数据转化为直观的三维图像与动态动画，可清晰展示无人机的飞行路径、姿态变化（如横滚、俯仰角度）、速度分布等关键信息。无论是在算法开发阶段（如验证 PD 控制的轨迹跟踪精度），还是在实际应用中（如向用户展示巡检路径），高质量的可视化与动画都能提升分析效率与信息传递效果。

轨迹可视化的核心要素与数据基础

四轴无人机的轨迹可视化需包含多维度信息，其质量依赖于数据的完整性与时效性，核心要素与数据来源如下：

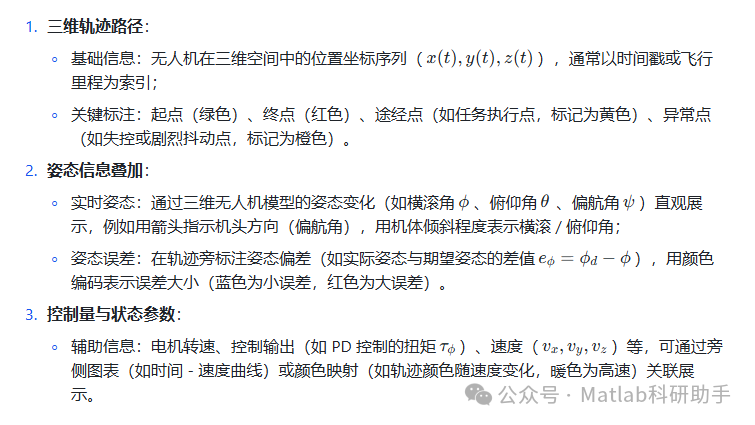

核心可视化要素

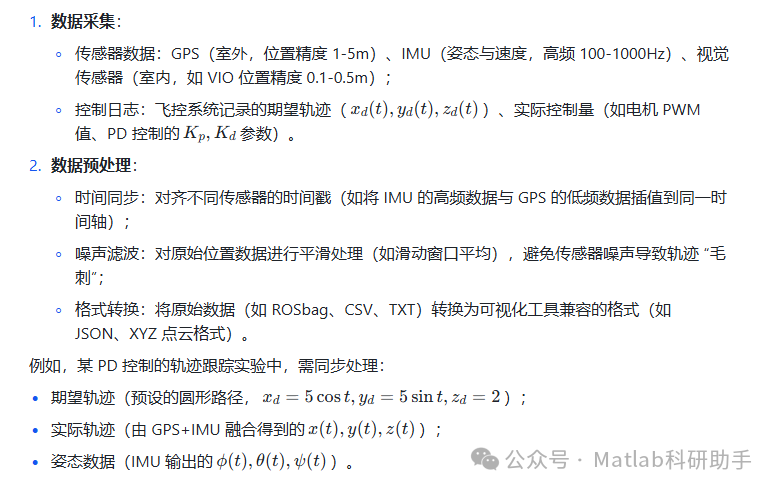

数据来源与预处理

实时可视化与动画工具

Unity/Unreal Engine：

优势：支持高逼真度三维场景渲染（如地形、建筑物、天气效果），可导入实际地图数据（如 GIS 地形），动画效果接近真实飞行；

应用场景：向客户展示无人机巡检路径（如电力塔巡检），或模拟复杂环境下的轨迹规划效果（如避障路径）。

Webots/Gazebo：

优势：结合物理引擎的仿真平台，不仅能可视化轨迹，还能模拟无人机与环境的交互（如风吹动轨迹偏移）；

特点：在 PD 控制仿真中，可同步显示控制量（如电机转速）与轨迹的关系，直观分析控制参数对轨迹的影响。

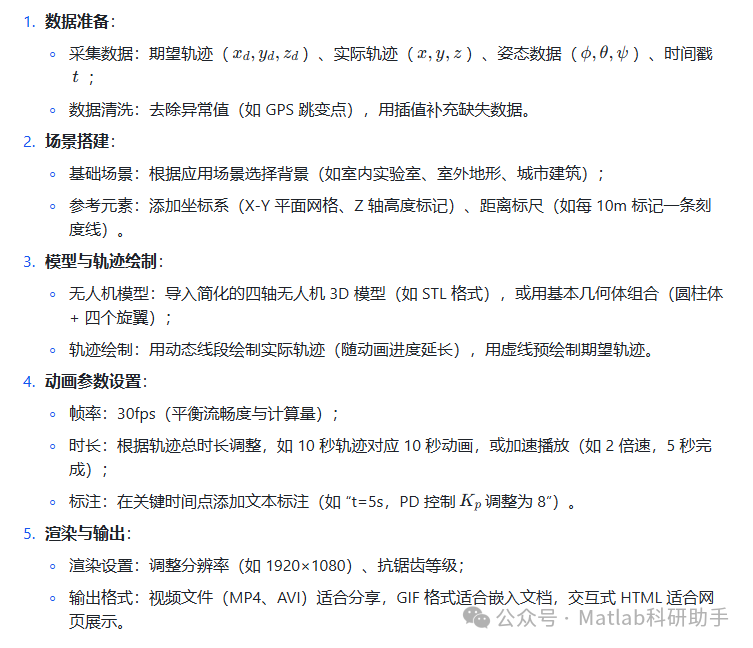

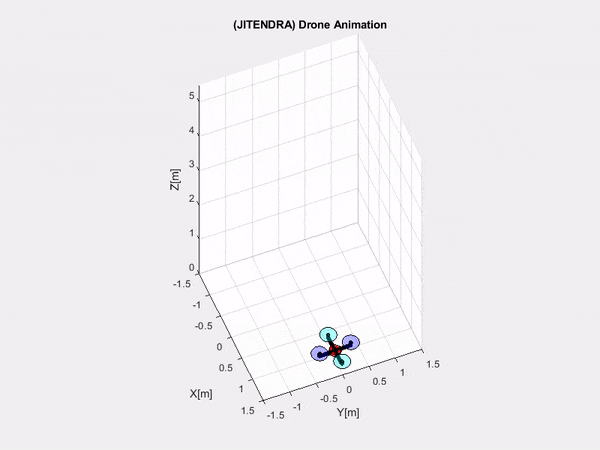

动画制作流程

以 “PD 控制轨迹跟踪动画” 为例，完整流程如下：

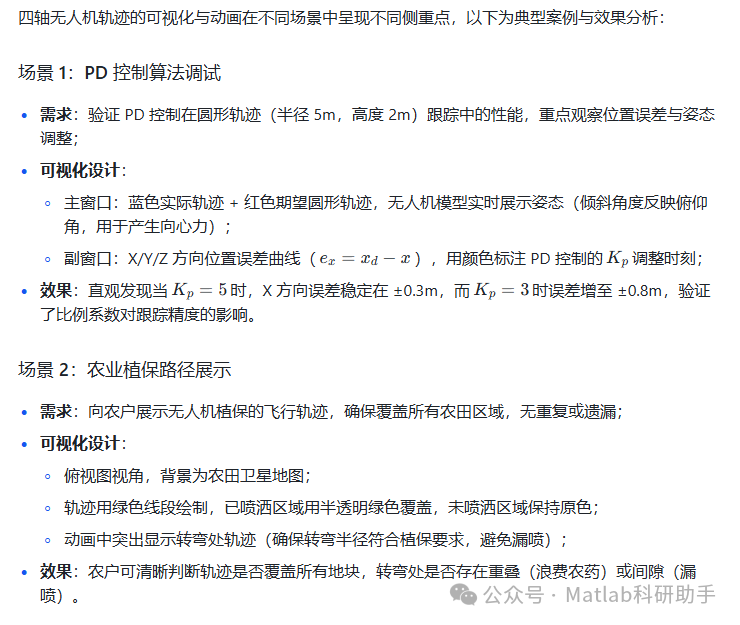

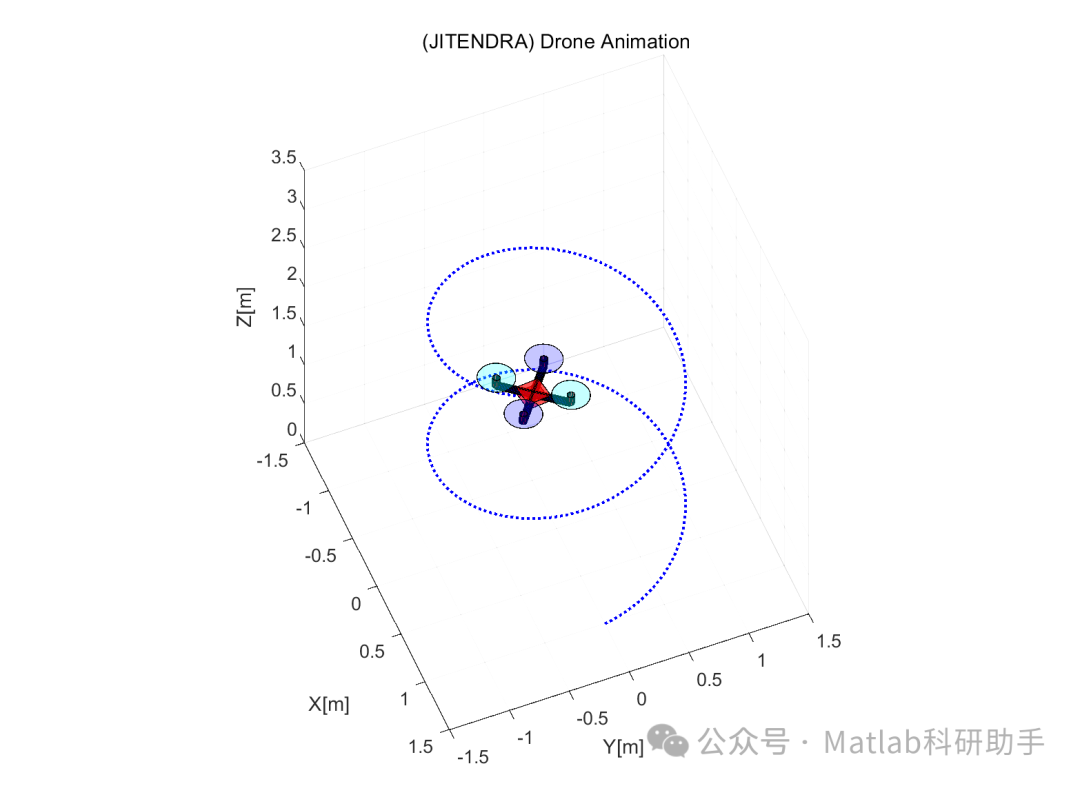

应用场景与效果展示

场景 3：应急救援路径回放

需求：复盘无人机在灾区的救援路径，分析是否高效覆盖搜救区域，是否避开危险地带；

可视化设计：

3D 场景导入灾区地形数据（含建筑物、障碍物）；

轨迹颜色随时间变化（从蓝到红），危险区域（如废墟）标记为灰色；

同步播放无人机传回的实时画面（第一视角），与轨迹位置关联；

效果：救援团队可分析轨迹是否贴近危险区域（确保搜救全面性），同时验证避障算法的有效性（如是否成功绕开废墟）。

挑战与优化方向

四轴无人机轨迹的可视化与动画制作仍面临技术挑战，需针对性优化以提升实用性：

核心挑战

大规模数据处理效率：

问题：长时间飞行（如 1 小时巡检）会产生海量数据（100Hz 采样约 36,000 个位置点），直接可视化可能导致软件卡顿或崩溃；

优化方向：

数据降采样：在保证轨迹形状的前提下，间隔采样（如每 10 个点保留 1 个）；

分层加载：根据缩放级别动态加载数据（如远距离视图显示简化轨迹，近距离显示完整细节）。

多无人机协同轨迹可视化：

问题：多架无人机协同作业时（如编队飞行），轨迹交叉重叠，难以区分个体；

优化方向：

差异化显示：为每架无人机分配唯一颜色与标识（如编号），轨迹旁标注无人机 ID；

冲突高亮：当无人机间距小于安全阈值时，轨迹闪烁警示，辅助分析编队控制算法。

实时性与逼真度平衡：

问题：高逼真度动画（如 Unity 渲染）计算量大，难以实现实时可视化；

优化方向：

动态渲染等级：实时模式下使用简化模型与低分辨率纹理，离线渲染时提升细节；

GPU 加速：利用显卡并行计算能力，加速轨迹绘制与模型姿态更新。

用户交互体验：

问题：复杂可视化工具（如 ROS Rviz）对非专业用户不够友好，交互操作繁琐；

优化方向：

简化界面：针对特定场景（如植保路径查看）开发专用工具，仅保留核心交互（缩放、旋转、时间轴拖动）；

语音 / 手势控制：在沉浸式可视化（如 VR 眼镜）中，支持语音指令（如 “显示 t=10s 的姿态”）。

结论

四轴无人机轨迹的可视化与动画处理是连接数据与决策的桥梁，通过直观呈现位置、姿态、控制量等多维度信息，显著提升了算法开发效率、系统调试便捷性与信息传递效果。从 MATLAB 的快速绘图到 Unity 的高逼真动画，不同工具适用于不同场景，核心在于根据需求选择合适的技术与流程。未来，随着无人机应用的规模化（如多机协同）与场景复杂化（如城市峡谷飞行），轨迹可视化将向 “实时化、交互式、多模态” 方向发展，结合 AI 技术实现智能标注（如自动识别轨迹异常段）与个性化展示（如根据用户角色调整信息密度），进一步释放数据价值。无论是开发者还是终端用户，都将从中获得更高效、更直观的轨迹分析体验。
