静态时序分析的基本方法05

 时序减免

      时序减免的作用是根据减免系数，静态时序分析工具会在时序路径的每级逻辑门、连线和端口上都加上或减去一个原来延时值乘以减免系数值的延时作为最终的延时结果。设置时序减免值的目的是使时序分析结果更加符合实际情况。静态时序分析工具通过使用命令set_timing_derate来定义时序减免值。

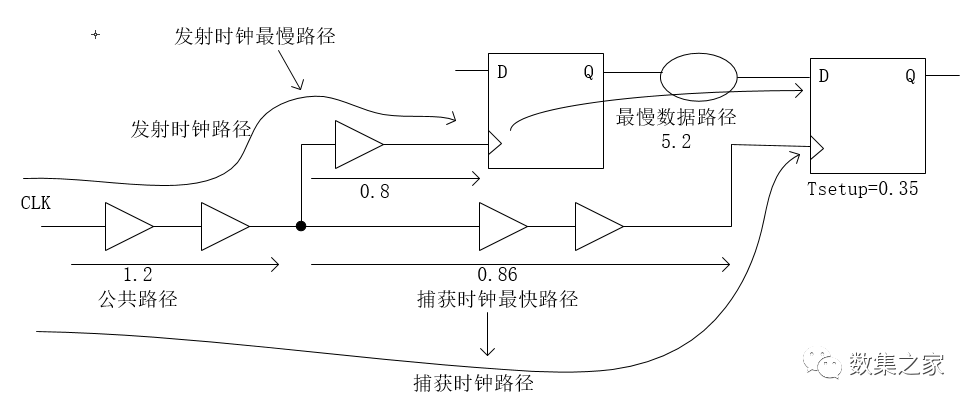

       以一条典型的时序路径为例，来介绍建立时间分析中时序减免的作用，如下图所示。

        建立时间的基本计算公式如下式所示。

       发射时钟路径延时+最慢数据路延时≤时钟周期+捕获时钟路径延时-终止点时序单元建立时间要求值

       当考虑时序减免时，在OCV模式下，上图中建立时间分析结果如下：

       发射时钟最慢路径延时=1.2+0.8=2

       最慢数据路径延时=5.2

       捕获时钟最快路径延时=1.2+0.86=2.06

       终止点时序单元建立时间要求值=0.35

  &nbs
