时序约束之时钟约束01

        在同步电路设计中，各功能逻辑单元之间的数据传输由一个同步信号控制，这个执行统一指挥的信号就是时钟信号，因此需要在设计之初创建时钟，基于该时钟频率进行优化设计，使设计性能达到时序收敛的目的。

        创建时钟

        时钟信号为一个周期性信号，定义时钟需要包括以下主要信息：

        （1）时钟源点

        时钟源点可以根据情况定义为设计中一个端口，一个网络，也可以是一个逻辑单元的PIN脚。为端口时用[get_ports  端口名]，为网络时用[get_nets  网络名]，为PIN脚时用[get_pins  引脚名]。

        （2）时钟周期

        时钟周期定义为时钟的震荡周期，为时钟频率的倒数。时钟周期是时序分析中最基本的、最小的时间单元。用{-period  period_value}表示

        （3）时钟占空比

        时钟占空比主要定义时钟高低电平在一个时钟周期内的分布情况。用-[waveform edge_list]表示

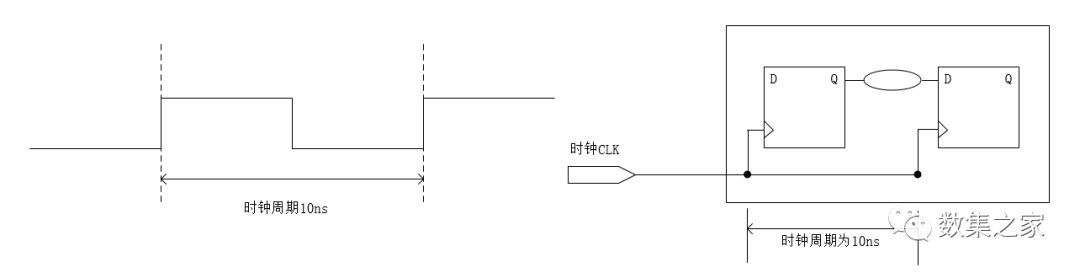

        通过使用SDC命令creat_clock来创建时钟，比如通过该命令定义一个从CLK端口输出并且时钟周期为10、占空比为50%的时钟信号，命令如下。

        creat_clock  -period  10  -waveform { 0  5 }  [ get_ports  clk ]

        如上图所
