静态时序分析，主要目的就是为了提高系统工作主频以及增加系统的稳定性。

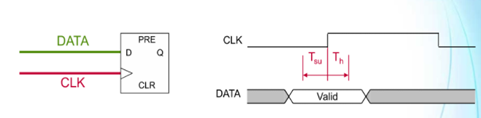

1. 建立和保持时间

建立时间就是时钟有效沿到来之前数据必须保持稳定的最小时间；
保持时间就是时钟有效沿到来之后数据必须保持稳定的最小时间。
在这里插入图片描述

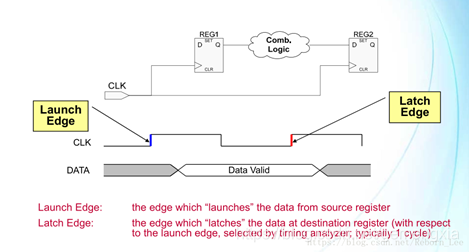

2. 发射沿（launch edge）与锁存沿（latch edge）

时钟分析起点：第一级寄存器数据变化的时钟边沿，也是静态时序分析的起点；
时序分析终点：数据锁存的时钟边沿，也是静态时序分析的终点。
在这里插入图片描述

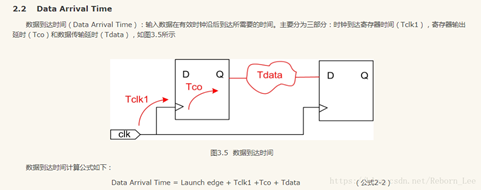

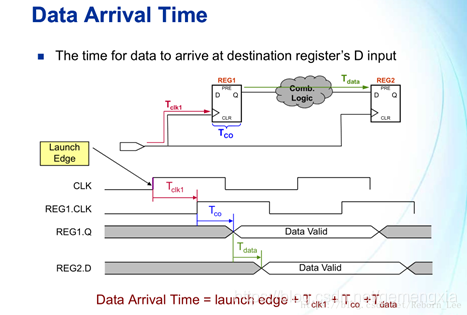

3. 数据达到时间

在这里插入图片描述
在这里插入图片描述

4. 时钟到达时间

时钟到达时间是指时钟从latch edge达到目的寄存器输入端所用的时间
