comsol二维电弧仿真，动触头圆周运动

在电气设备的研究中，电弧现象一直是个关键的研究点。今天咱们就来唠唠用Comsol进行二维电弧仿真，且动触头做圆周运动的相关事儿。

Comsol在电弧仿真中的优势

Comsol是一款强大的多物理场仿真软件，对于电弧这种涉及到电磁、热、流体等多物理场耦合的复杂现象，它能够很好地处理。在电弧仿真领域，它能提供精确的建模环境，帮助我们深入理解电弧的行为特性。

二维电弧仿真建模思路

几何建模

咱们先从几何模型说起。既然是二维仿真，就构建一个简单的二维平面来模拟触头区域。假设动触头以某点为圆心做圆周运动，我们可以在平面上设定一个圆形轨迹来表示动触头的运动路径。

# 这里简单示意用Python生成圆形轨迹数据，实际Comsol建模不用此代码，但便于理解
import numpy as np
import matplotlib.pyplot as plt

center_x = 0
center_y = 0
radius = 5
theta = np.linspace(0, 2*np.pi, 100)
x = center_x + radius * np.cos(theta)
y = center_y + radius * np.sin(theta)

plt.plot(x, y)
plt.show()

这段Python代码生成了一个圆心在(0,0)，半径为5的圆形轨迹，就如同动触头在二维平面上的圆周运动轨迹。在Comsol中，我们会通过几何建模工具来创建类似的圆形区域作为动触头运动范围。

物理场设置

电弧仿真涉及到多个物理场，主要有电磁场和热场。在Comsol中，我们先添加“电磁学”模块，设置相关的电磁参数，比如电导率、磁导率等。

// 假设在Comsol中设置电导率
material1 {
  electricalConductivity = 5.8e7; // 铜的电导率近似值，单位S/m
}

这段简单的Comsol代码片段设置了一种材料（假设为铜触头材料）的电导率，电导率对电弧的电流传导和分布有着重要影响。

同时，热场方面要考虑电弧产生的热量传递，设置材料的热导率、比热容等参数。

// 设置热导率
material1 {
  thermalConductivity = 401; // 铜的热导率，单位W/(m·K)
  specificHeatCapacity = 385; // 铜的比热容，单位J/(kg·K)
}

这些热参数决定了触头和周围介质在电弧加热下的温度变化情况。

动触头圆周运动实现

在Comsol中实现动触头圆周运动，关键在于设置边界条件的动态变化。我们可以利用“移动网格”功能来模拟触头的运动。通过定义一个函数来描述动触头的圆周运动轨迹，让边界随着这个函数移动。

// 定义一个描述圆周运动的函数
Function1 {
  expression = "r*cos(omega*t+phi)"; // x方向运动表达式，r为半径，omega为角速度，t为时间，phi为初始相位
  inputVariables = "t";
  parameters = "r=5, omega=0.1, phi=0";
}

这段代码定义了动触头在x方向的圆周运动函数，通过设置不同的参数值，可以调整动触头的运动半径、速度等。然后在移动网格设置中关联这个函数，就可以实现动触头在二维平面上的圆周运动仿真。

仿真结果分析

经过一系列设置和计算，我们得到了仿真结果。从电磁场分布来看，随着动触头的圆周运动，电弧的电场和磁场分布不断变化。在触头分离初期，电弧被拉长，电场强度在电弧通道内增强，这可以从电场强度云图中直观看到。

// 查看电场强度分布的简单后处理代码
plot1 {
  type = "ContourPlot";
  data = "electromagneticField1.E";
  view = "XY";
}

这段代码用于在Comsol后处理中生成电场强度的等高线图，帮助我们观察电场分布。

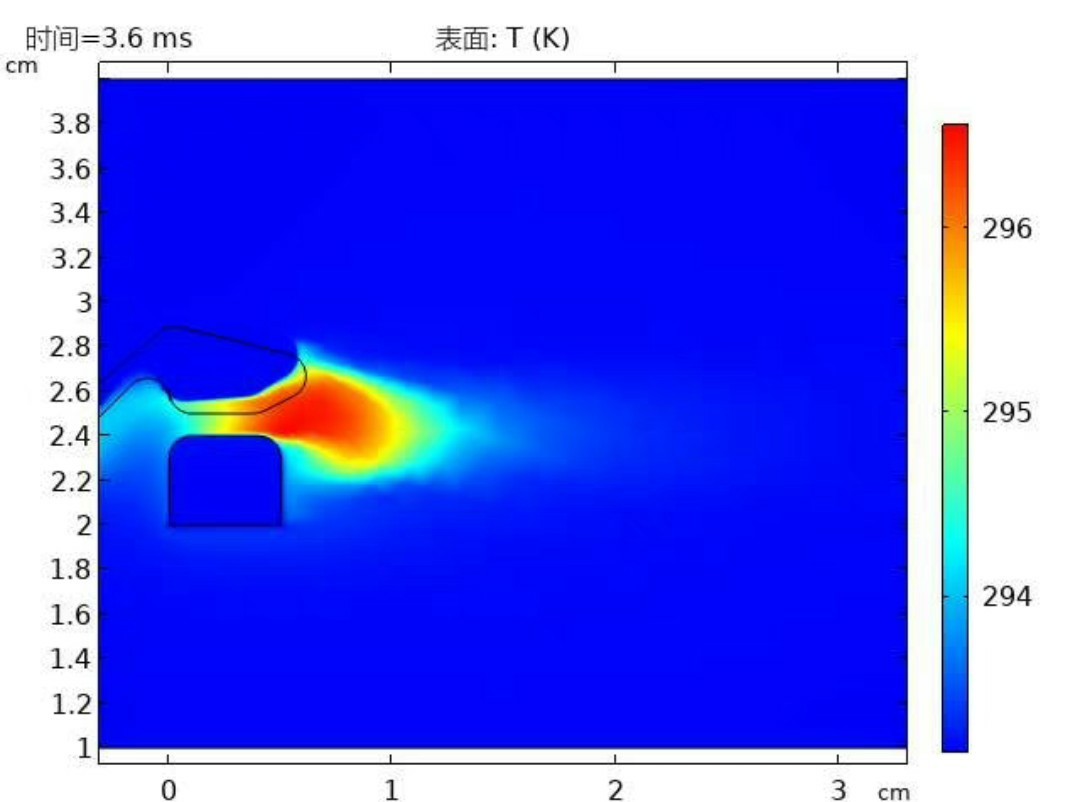

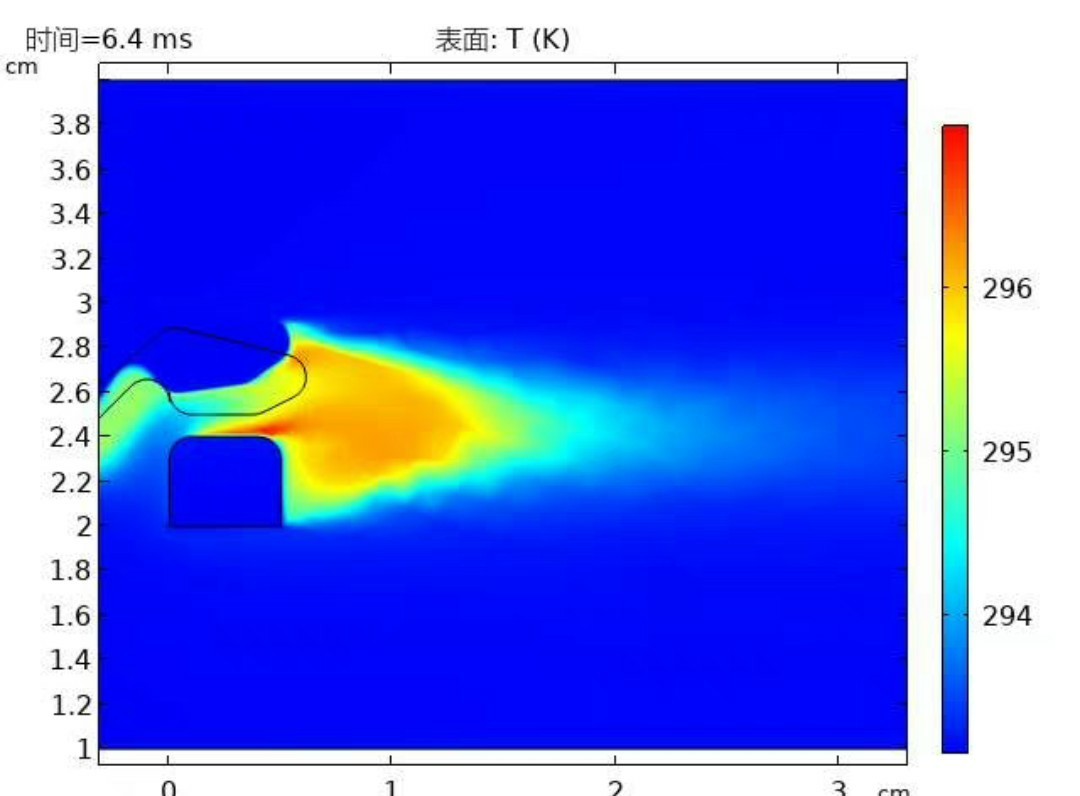

而热场方面，由于电弧的加热作用，触头和周围气体温度迅速升高。动触头运动过程中，热量分布也会跟着改变，温度最高点可能会随着触头位置变化而移动。

通过Comsol进行二维电弧仿真，模拟动触头圆周运动，我们能够详细了解电气设备在这种复杂工况下的电弧行为，为电气设备的优化设计提供有力依据。希望大家也能在自己的研究中利用好Comsol这个强大工具，探索更多有趣的物理现象。
