COMSOL多孔介质流固耦合作用下注浆数值模拟。 Comsol5.6模拟

在岩土工程等领域，注浆过程涉及到复杂的流固耦合现象，而利用COMSOL进行数值模拟能帮助我们更好地理解这一过程。今天就来聊聊基于Comsol5.6的多孔介质流固耦合作用下注浆数值模拟。

一、物理场选择与设定

首先，我们要在Comsol中搭建模拟环境。在这个注浆模拟里，我们主要关注两个物理场：多孔介质流动（Porous Media Flow）和固体力学（Solid Mechanics）。

在多孔介质流动模块，我们可以使用经典的达西定律来描述流体在多孔介质中的流动。比如在COMSOL中设置相关参数的代码可能类似这样：

model = createpde('SolidMechanics','PorousMediaFlow');
% 创建包含固体力学和多孔介质流动物理场的模型
geom = geometryFromEdges([0 0 0; 1 0 0; 1 1 0; 0 1 0]);
% 创建一个简单的二维几何区域
model.Geometry = geom;
% 将几何区域添加到模型
specifyCoefficients(model,'PorousMediaFlow',...
    'm', 1,...
     'Kxx', 1e - 12,...
      'Kyy', 1e - 12,...
      'rho0', 1000,...
      'nu0', 0.001);
% 设定多孔介质流动的系数，m为孔隙率，Kxx和Kyy为渗透率张量分量，rho0为流体密度，nu0为动力粘度

这里我们设定了一些基本的多孔介质流动参数，孔隙率m设为1（实际情况会根据具体材料调整），渗透率Kxx和Kyy设为1e - 12（单位为平方米），流体密度rho0为1000kg/m³，动力粘度nu0为0.001Pa·s。这些参数的设定对模拟结果至关重要，它们反映了多孔介质和流体的特性。

在固体力学模块，我们需要定义材料的弹性参数。假设是线性弹性材料，代码如下：

specifyCoefficients(model,'SolidMechanics',...
    'YoungsModulus', 1e9,...
    'PoissonsRatio', 0.3);
% 设定固体力学的系数，YoungsModulus为杨氏模量，PoissonsRatio为泊松比

这里杨氏模量设为1e9 Pa，泊松比设为0.3，这些参数决定了固体在受力时的变形特性。

二、几何建模

接下来是几何建模部分。对于简单的注浆模拟，我们可能创建一个二维的矩形区域来代表注浆区域。就像上面代码里创建的那个矩形区域一样。如果是更复杂的三维模型，我们可以通过导入CAD文件或者使用Comsol自带的三维建模工具来构建。

三、边界条件设定

边界条件的设定直接影响模拟结果。在注浆入口，我们可能设定为流量边界条件。比如：

applyBoundaryCondition(model,'PorousMediaFlow',...
    'FlowRate', 1e - 6,...
    'Edge', 1);
% 在编号为1的边界上设定流量边界条件，流量为1e - 6 m³/s

这里我们设定了注浆入口的流量为1e - 6 m³/s，这意味着单位时间内有这么多的流体注入到多孔介质中。

在模型的外边界，对于固体力学部分，我们可能设定为固定约束，防止模型整体移动。代码类似：

applyBoundaryCondition(model,'SolidMechanics',...
    'Constraint','Fixed',...
    'Edge', [2 3 4]);
% 在编号为2、3、4的边界上对固体力学施加固定约束

通过这样的边界条件设定，我们限定了模型在某些边界上的行为，使得模拟更符合实际情况。

四、网格划分

网格划分的质量对模拟精度影响很大。在Comsol中，我们可以选择自动网格划分，也可以手动调整。对于复杂模型，手动调整网格可能更合适。例如：

generateMesh(model,'Hmax',0.01);
% 生成网格，最大单元尺寸Hmax设为0.01m

这里我们设定了最大单元尺寸为0.01m，较小的单元尺寸可以提高模拟精度，但同时也会增加计算量和计算时间。

五、求解与结果分析

完成上述步骤后，就可以求解模型了。在Comsol中点击求解按钮，软件会根据我们设定的物理场、边界条件和网格等信息进行计算。

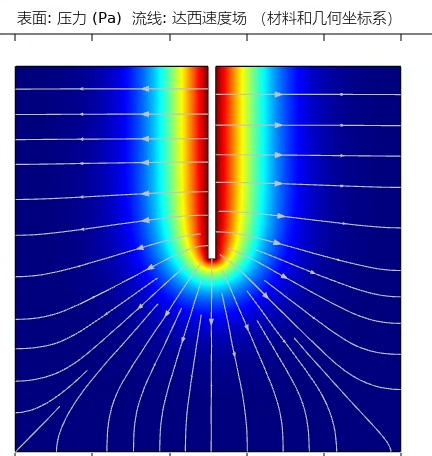

求解完成后，我们可以分析各种结果。比如查看流体压力分布，代码可以这样获取数据：

result = solve(model);
pressure = result.NodalSolution.FluidPressure;
% 求解模型并获取节点处的流体压力

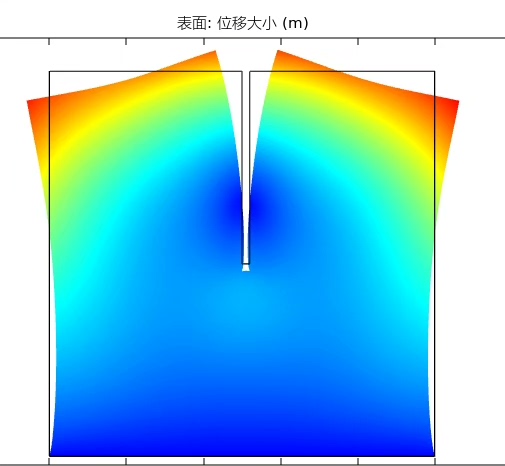

通过分析压力分布，我们可以了解注浆过程中哪些区域压力较高，哪些较低，从而判断注浆效果。同样，对于固体的位移和应力分布，也可以通过类似方法获取和分析。

通过COMSOL的这些功能，我们能够深入研究多孔介质流固耦合作用下的注浆过程，为实际工程提供有力的理论支持和预测。希望这篇博文能帮助大家在这个领域的模拟学习中有所收获。
