PLECS三相并网逆变器序阻抗扫频程序：探索弱电网稳定性

原创于 2025-12-18 18:45:00 发布 · 496 阅读

13 ·

CC 4.0 BY-SA版权

文章标签：

#nio

plecs三相并网逆变器序阻抗扫频程序 plecs联合matlab进行扫频阻抗扫描电力电子弱电网稳定性分析

在电力电子领域，随着分布式发电的广泛应用，逆变器接入弱电网时的稳定性成为了关键问题。而阻抗扫描技术是分析这一稳定性的重要手段，今天咱们就聊聊PLECS三相并网逆变器序阻抗扫频程序，以及它和Matlab联合扫频的奇妙之处。

为啥要进行阻抗扫描

弱电网下，电网阻抗的变化可能会导致逆变器与电网之间相互作用，引发不稳定现象，比如功率振荡、电压波动等。通过阻抗扫描，我们能获取逆变器在不同频率下的序阻抗特性，进而分析系统稳定性。打个比方，就像给电网和逆变器这个“组合体”做个全面的“体检”，看看不同“频率波段”下它们的“健康状况”。

PLECS与Matlab联合扫频的优势

PLECS是一款强大的电力电子系统仿真软件，擅长搭建复杂电路模型；Matlab则在数据处理和算法实现方面有独特优势。两者联合，可谓强强联手。利用PLECS搭建三相并网逆变器的精确电路模型，Matlab负责控制扫频过程、采集数据和分析处理。

代码实现思路

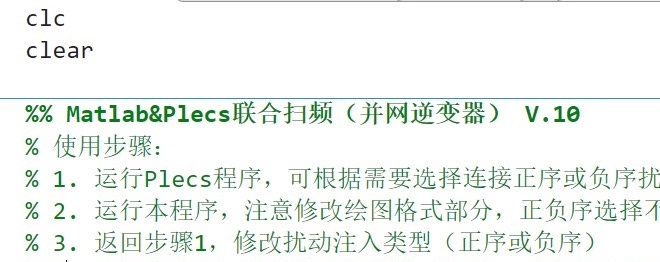

下面咱们看一些关键部分代码示例（这里以Matlab代码控制PLECS扫频为例，假设已在PLECS中搭建好三相并网逆变器模型并设置好接口）：

% 初始化Matlab与PLECS的连接
plecs('init');

% 设置扫频范围和步长
startFreq = 1; % 起始频率，单位Hz
endFreq = 1000; % 终止频率，单位Hz
freqStep = 1; % 频率步长，单位Hz

% 创建频率向量
freqVector = startFreq:freqStep:endFreq;

% 初始化阻抗存储数组
positiveSeqImpedance = zeros(length(freqVector), 1);
negativeSeqImpedance = zeros(length(freqVector), 1);

for i = 1:length(freqVector)
    % 设置当前扫频频率到PLECS模型
    plecs('set', 'freq', freqVector(i));

    % 运行PLECS仿真
    plecs('run');

    % 从PLECS中获取正序和负序阻抗数据
    positiveSeqImpedance(i) = plecs('get', 'positive_seq_impedance');
    negativeSeqImpedance(i) = plecs('get', 'negative_seq_impedance');
end

% 关闭Matlab与PLECS的连接
plecs('close');

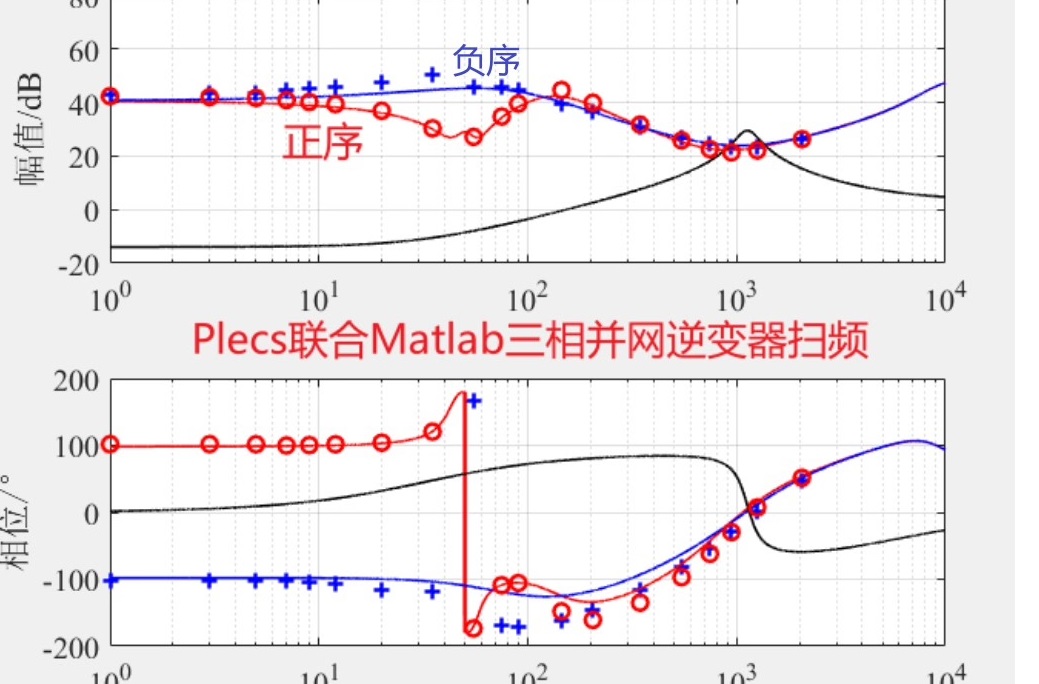

% 绘制正序和负序阻抗频率特性曲线
figure;
subplot(2,1,1);
plot(freqVector, abs(positiveSeqImpedance));
title('Positive Sequence Impedance Magnitude vs Frequency');
xlabel('Frequency (Hz)');
ylabel('Magnitude (\Omega)');

subplot(2,1,2);
plot(freqVector, abs(negativeSeqImpedance));
title('Negative Sequence Impedance Magnitude vs Frequency');
xlabel('Frequency (Hz)');
ylabel('Magnitude (\Omega)');

代码分析

初始化连接：plecs('init'); 这行代码初始化了Matlab与PLECS之间的通信连接，就像打开了两个软件之间交流的“通道”。
设置扫频参数：startFreq、endFreq 和 freqStep 分别定义了扫频的起始、终止频率以及频率变化的步长。这就像是设定了“体检”的频率范围和细致程度。
创建频率向量和阻抗存储数组：freqVector 是一个包含所有扫频频率点的向量。positiveSeqImpedance 和 negativeSeqImpedance 数组用于存储每个频率点下的正序和负序阻抗值，就像两个“小账本”，记录每次“体检”得到的数据。
扫频循环：在 for 循环中，通过 plecs('set', 'freq', freqVector(i)); 将当前频率值传递给PLECS模型，然后 plecs('run'); 运行PLECS仿真。接着利用 plecs('get', 'positiveseqimpedance'); 和 plecs('get', 'negativeseqimpedance'); 从PLECS模型中获取正序和负序阻抗数据，并存储到相应数组中。
关闭连接和绘图：plecs('close'); 关闭Matlab与PLECS的连接，完成“交流使命”。之后通过Matlab绘图函数绘制正序和负序阻抗随频率变化的曲线，直观展示阻抗特性。

通过这样的程序，我们就能方便地获取三相并网逆变器在不同频率下的序阻抗，为弱电网稳定性分析提供有力的数据支持。这对于优化逆变器控制策略、提升电力系统稳定性具有重要意义。希望这篇博文能让大家对PLECS三相并网逆变器序阻抗扫频程序有更清晰的认识，一起在电力电子的奇妙世界里探索前行！
