最近在电力电子领域的研究中，三相整流电路可是个热门话题。今天就跟大家唠唠三相整流电路结合VOC控制，再通过Simulink仿真实现特定电压转换的有趣事儿。

三相整流电路基础

三相整流电路，简单来说，就是将三相交流电转换为直流电的电路结构。咱们常见的三相整流器、三相整流转换器，都是基于这个原理。在实际应用中，输入交流380V，输出600V直流这种需求很常见，而且输出还能按需求更改，这就体现出三相整流电路的灵活性。

拿三相桥式整流电路举例，它由六个二极管组成，三个共阴极，三个共阳极。其工作原理是在三相交流电源的每个周期内，轮流导通二极管，实现交流电到直流电的转换。在MATLAB代码里，我们可以通过一些语句来模拟这个过程：

% 定义三相交流电源参数
f = 50; % 频率50Hz
Vrms = 380/sqrt(3); % 相电压有效值
phaseShift = 0; % 初始相移
t = 0:0.00001:0.02; % 时间向量

% 生成三相交流电压信号
Va = sqrt(2)*Vrms*sin(2*pi*f*t + phaseShift);
Vb = sqrt(2)*Vrms*sin(2*pi*f*t - 2*pi/3 + phaseShift);
Vc = sqrt(2)*Vrms*sin(2*pi*f*t + 2*pi/3 + phaseShift);

上面这段代码生成了三相交流电压信号，通过改变 phaseShift 还能调整相位，为后续整流做准备。

VOC控制的魅力

VOC控制，也就是电压定向控制（Voltage Oriented Control），在三相整流电路里起到精准调节输出的作用。它能够通过对电压和电流的控制，实现输出电压按需求变化。

在代码实现中，我们需要定义一些控制参数，比如PI调节器的参数：

% PI调节器参数
Kp = 0.5;
Ki = 10;

这里 Kp 是比例系数，Ki 是积分系数，它们决定了PI调节器对误差的响应速度和调节精度。通过调整这两个参数，可以让输出电压更接近我们期望的值。

Simulink仿真搭建

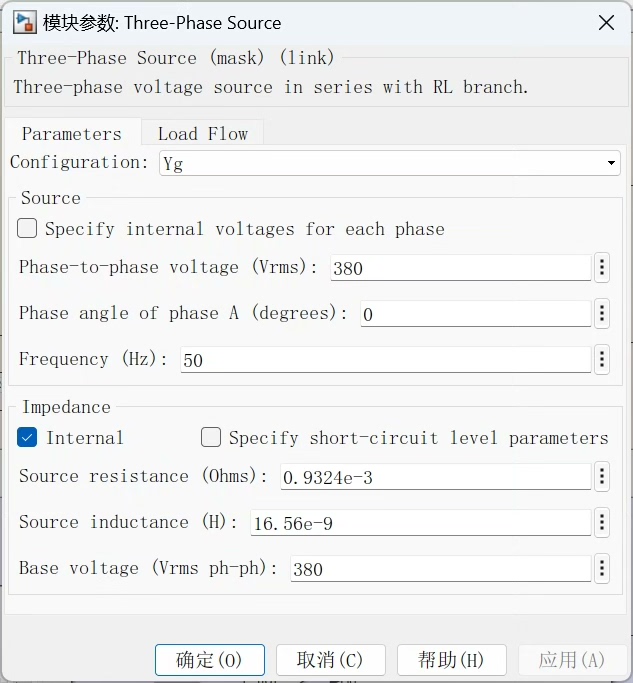

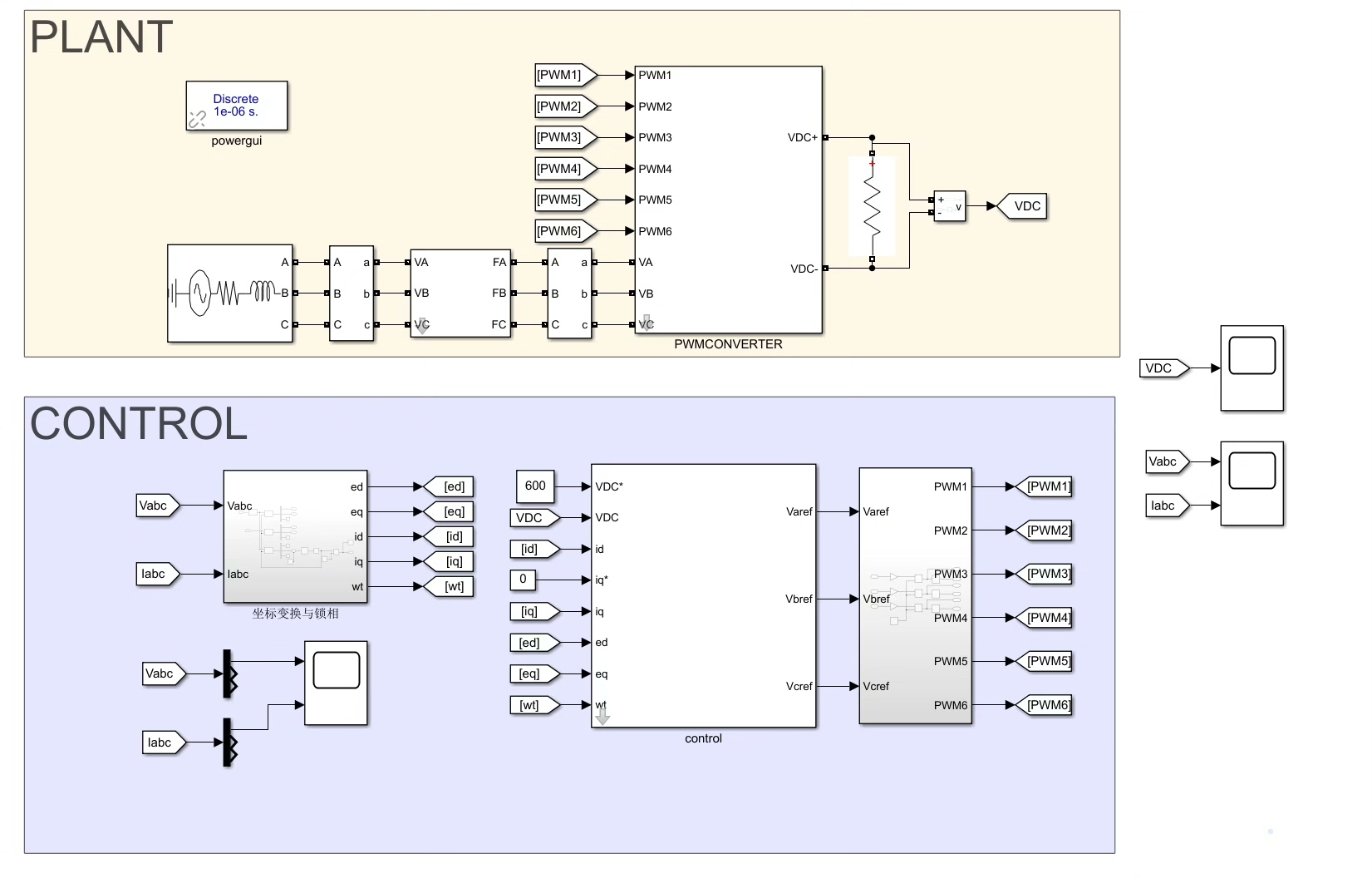

在Simulink里搭建三相整流电路与VOC控制的模型就像搭积木一样有趣。先搭建三相交流电源模块，设置好电压幅值、频率等参数，就像刚才代码里定义的那样。然后连接三相桥式整流器模块，将交流电转换为直流电。

接下来添加VOC控制模块，这个模块会根据设定的输出电压目标，通过PI调节器来调整整流电路的输出。在Simulink模型里，PI调节器可以直接从模块库中拖入，连接好输入输出就行。

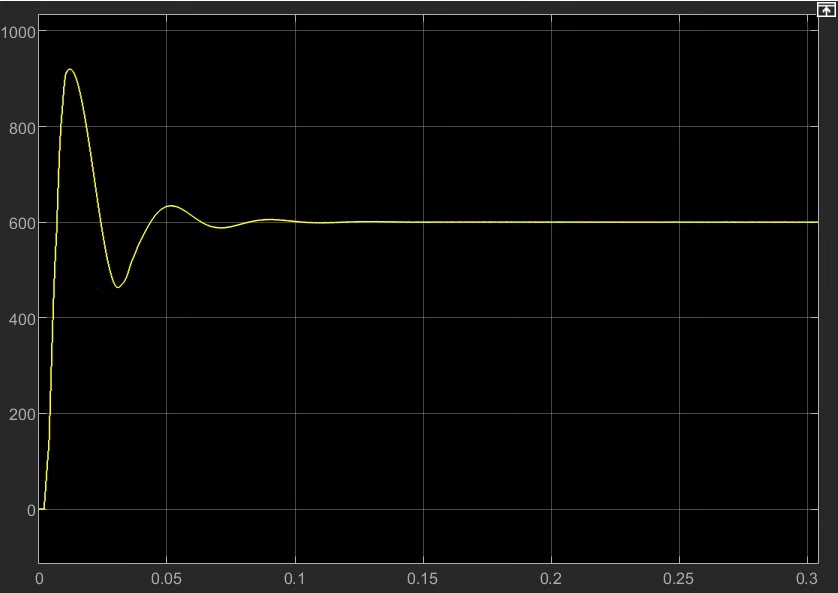

搭建好模型后，运行仿真，我们就能看到从380V交流输入到600V直流输出的神奇转换过程啦。而且如果我们想更改输出电压，只需要在VOC控制模块里修改目标电压值，再重新运行仿真，就能得到新的输出结果。

三相整流电路结合VOC控制，通过Simulink仿真，为我们在电力电子领域的研究和应用提供了强大的工具，无论是在工业生产还是新能源领域，都有着广泛的应用前景。希望大家也能动手试试，探索其中更多的奥秘！
