三维随机场 FLAC3D K-L级数展开法基于K-L级数展开法模拟岩土体参数随机场，结合FLAC 3D6.0做后续随机场数值模拟。主要步骤: 1.使用FLAC3D6.0运行step1.dat文件，生成模型并导出单元中心点坐标。 2.使用MATLAB运行step2.m文件，生成岩土体随机参数，并导出dat文件格式。 3.使用FLAC3D6.0运行step3.dat文件，通过fish函数将生成的岩土体参数遍历到单元中，并自动显示随机结果。讲解详细，简单易懂便于使用

搞岩土的朋友们应该都懂，参数随机性对模拟结果的影响有多大。今天咱们就来聊聊怎么用K-L级数展开法在FLAC3D里整活，生成三维随机场参数。别被K-L级数这个名字吓到，其实就是个数学工具帮我们把随机参数按空间分布展开，接下来直接上实战操作。

第一步：模型骨架搭建

打开FLAC3D先整一个基础模型，咱们用step1.dat文件干这个活。关键是要把每个单元的坐标信息掏出来备用。看看这段核心代码：

model new
zone create brick size 5 5 5
zone cmodel assign mohr-coulomb
zone property density 2000
program call 'export_coordinates.fis'

这里藏了个彩蛋——export_coordinates.fis这个FISH脚本。这货专门遍历所有单元把中心坐标记在小本本上：

def export_coords
    array = zone.list
    open('coords.txt', 1, 1)
    loop foreach zp array
        xc = zone.pos.x(zp)
        yc = zone.pos.y(zp)
        zc = zone.pos.z(zp)
        write(1, xc, yc, zc)
    end_loop
    close(1)
end

跑完这个你会发现目录里多了个coords.txt，这就是后续操作的GPS定位数据。注意这里用的是zone.pos直接取单元中心坐标，比用节点坐标再平均可省事多了。

第二步：参数随机场生成

切到MATLAB运行step2.m，这里才是K-L展开法的秀场。先看核心代码段：

coords = load('coords.txt');
N = size(coords,1);
L = 10; % 相关距离
C = exp(-pdist2(coords,coords)./L); % 指数型协方差矩阵
[V,D] = eig(C);
kl_field = V*sqrt(D)*randn(N,1)*0.3 + 2.0; % 均值2.0，标准差0.3
dlmwrite('random_params.dat', kl_field, 'precision','%.4f');

这里有个骚操作——用pdist2函数快速计算空间距离矩阵，比双重for循环快十倍不止。特征分解后把随机数打包进特征向量，最后输出的random_params.dat就是每个单元对应的弹性模量随机值。注意标准差系数0.3别乱调，搞大了容易参数溢出。

第三步：参数灌装与可视化

回到FLAC3D运行step3.dat，这步要把生成的参数塞回模型。看这个FISH函数：

def import_params
    params = file.read('random_params.dat')
    array = zone.list
    loop i 1 zone.num
        zone.prop(i, 'young') = params[i]
    end_loop
    plot create '随机场分布'
    plot set title '弹性模量随机场'
    plot add zone property young
end

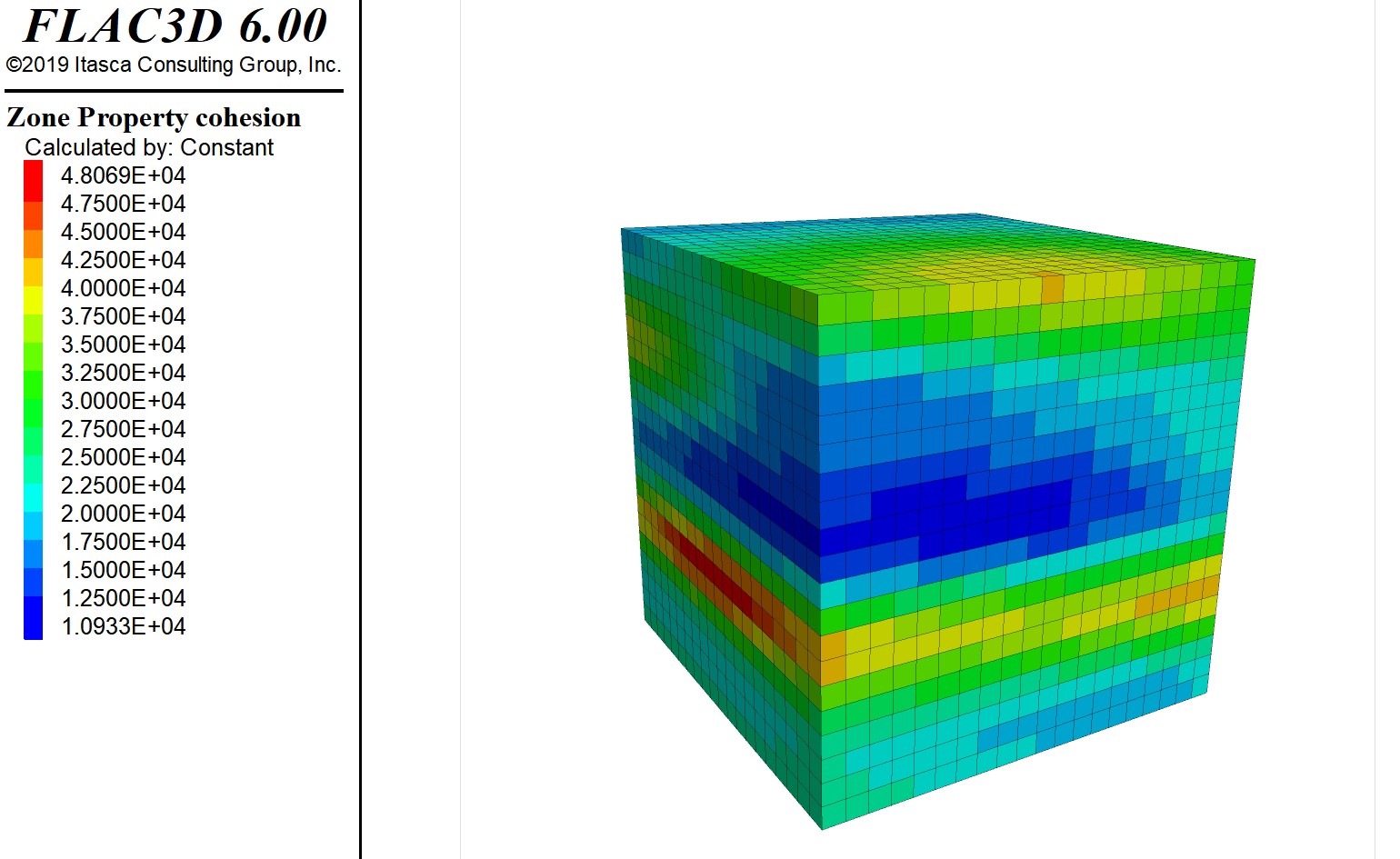

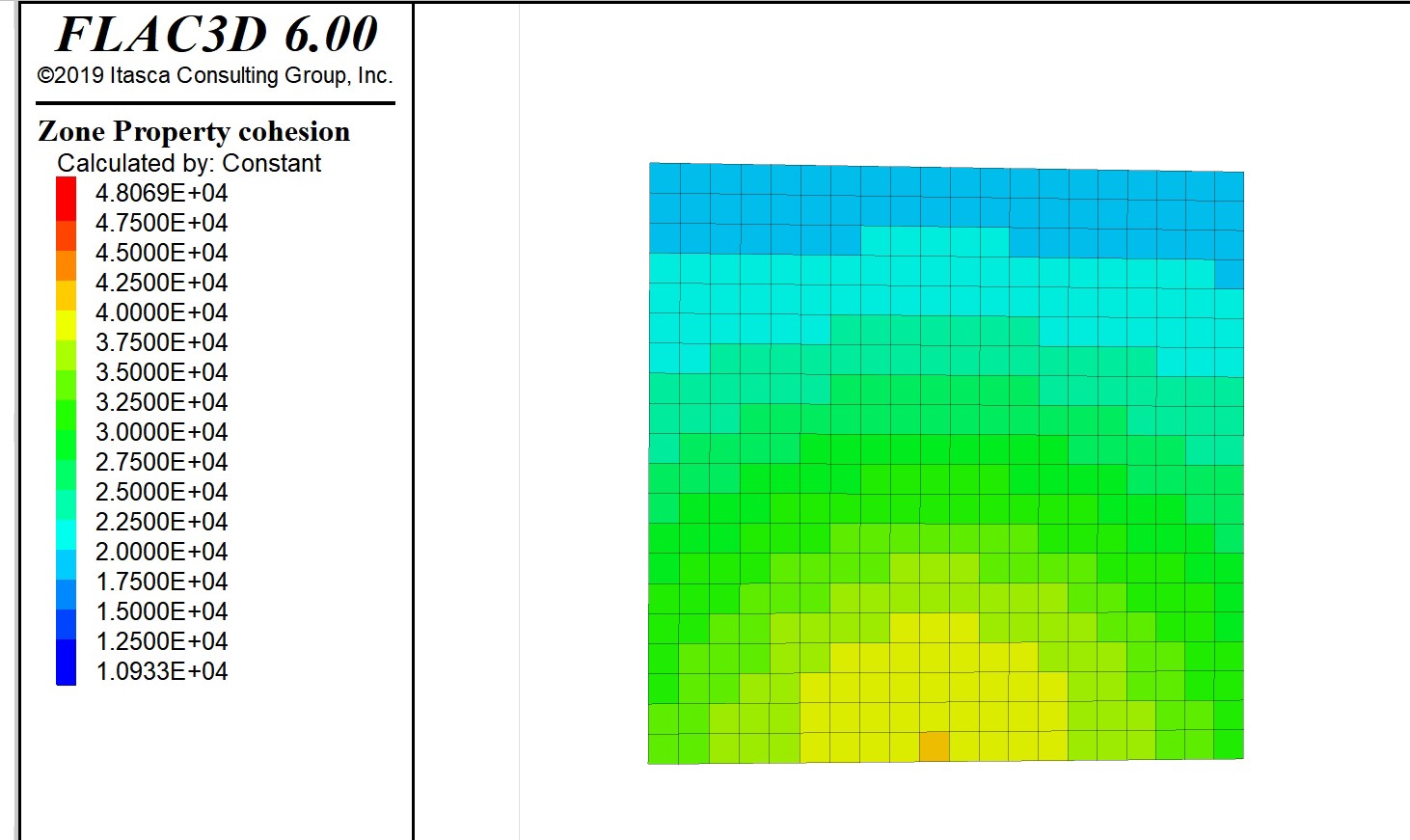

这里有个坑要注意——zone.list的顺序必须和MATLAB输出的参数顺序完全一致。建议在step1导出坐标时按z,y,x轴顺序遍历单元，避免空间顺序错乱。跑完直接弹出来的云图要是看到参数像大理石花纹一样分布，恭喜你成了！

整个过程其实就是"建模-生成-回填"三板斧。遇到报错先检查这三个环节的数据衔接：1）坐标文件是否带空格 2）参数文件行数是否等于单元数 3）材料属性名称是否拼写正确。实测下来整个流程在i7+32G机器上跑千级单元大概十分钟搞定，做毕设或者小论文完全够用。
