PCBA清洁度：关乎PCB批量工厂设备生死“隐形防线”

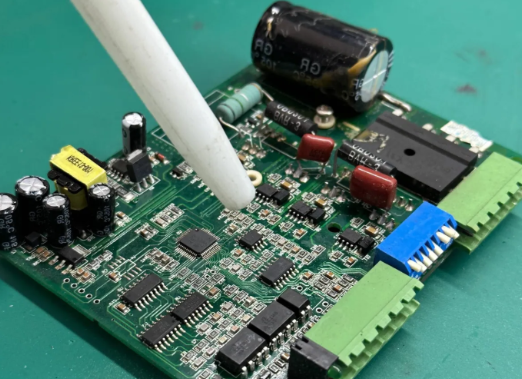

当一块精密的 PCBA（印刷电路板组件）上残留着 0.1mm 的助焊剂残渣，可能没人会在意 —— 但在高温潮湿环境中，这 tiny 的污染物会像 “种子” 一样生根发芽，长出导电的 “枝晶”，最终导致设备短路报废。从手机主板到军用雷达，PCBA 的清洁度从来不是 “面子工程”，而是决定设备寿命的 “隐形防线”。

污染物：PCBA 的 “隐形杀手团”

PCBA 上的污染物，就像藏在电路板里的 “定时炸弹”，种类不同，破坏方式也各有奇招：

离子污染物是 “电化学刺客”。助焊剂里的卤素（氯、溴）、松香里的有机酸，残留在电路板上会吸水形成电解液。在电场作用下，铜、锡等金属会被电解，长出像树枝一样的 “枝晶”（直径仅几微米，肉眼难见）。这些枝晶会在元件间隙蔓延，3-6 个月就可能把 0.2mm 的间距 “架桥” 短路。

非离子污染物是 “潜伏破坏者”。焊膏残留、树脂碎屑、手指油污等非离子污染物，看似不导电，却会带来连锁反应：粘在连接器引脚会导致接触不良；裹住离子污染物形成 “微型电池”，加速腐蚀；还会让三防漆 “粘不牢”，出现分层或裂纹。在航天设备中，哪怕 0.5mm² 的树脂残留，都可能在振动中脱落，卡住精密部件。

清洗：三防漆的 “粘合力密码”

三防漆是 PCBA 的 “防护服”，但如果表面有污染物，这件 “衣服” 就会变成 “破洞装”。PCB 批量工厂的经验是：清洗不到位，三防漆涂了也白涂。

清洁度决定涂层寿命。IPC-A-610E-2010 三级标准（最高级）要求，PCBA 表面的离子污染物含量＜1.5μg/cm²（氯化钠当量），非离子污染物需完全不可见。达不到这个标准，助焊剂残留会让三防漆与基板 “分家”（附着力下降 50%），活化剂残留会在涂层下引发电化学迁移，3 个月就可能撑裂涂层。

清洗工艺有 “精准配方”。PCB 批量工厂会根据污染物类型选方案：离子污染物用去离子水 + 中性清洗剂（pH7-8）超声清洗（频率 40kHz），配合 120℃热风干燥，确保残留＜0.5μg/cm²；非离子污染物则需用异丙醇蒸汽清洗，利用蒸汽的 “渗透力” 剥离缝隙里的残渣。

免清洗≠不清洗：可靠性的 “最后防线”

“免清洗” 助焊剂的出现，让很多人以为可以省掉清洗步骤，但真相是：免清洗只是 “允许残留”，而非 “不需要清洗”。

免清洗的 “隐藏前提”很关键。按 IPC 标准，免清洗助焊剂的固体残留需＜5mg/in²，且卤素含量＜0.05%。但在高密度组装中（比如 CSP 芯片下方），残留会被 “困住” 无法挥发，形成局部高浓度区。

高可靠性设备必须 “额外清洗”。医疗设备、航空航天、军用电子等领域，哪怕用了免清洗助焊剂，仍需 “二次清洗”。PCB 批量工厂会用 “离子色谱仪” 检测残留（精度达 0.1ppm），再用激光清洗处理元件底部的 “死角”。

​

PCBA 的清洁度，就像电子设备的 “健康体检”—— 看不见的细节，决定着设备的寿命与可靠性。当 PCB 批量工厂能把清洗精度控制在微米级，那些藏在元件缝隙里的 “隐形杀手”，才能真正被拦截。这或许就是高难度 PCB 之外，另一个支撑智能时代的 “隐形基石”。
