在 5G 基站的射频模块中，25Gbps 信号每传输 10cm，损耗若增加 0.5dB 就会导致通信距离缩短 1 公里 —— 这正是高频通信对 PCB 性能的严苛要求。六层 PCB 凭借 “多信号层 + 分层屏蔽” 的结构优势，在 10GHz-60GHz 频段的表现远超四层 PCB，成为通信设备的 “主力选手”。

高频通信的核心需求：六层 PCB 的 “用武之地”

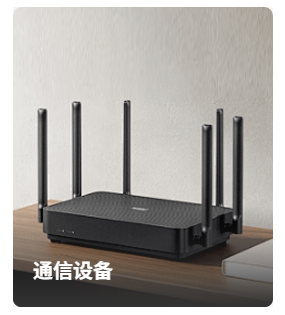

通信设备的高频化（从 4G 的 2GHz 迈向 5G 的 28GHz）对 PCB 提出三大挑战，而六层 PCB 恰好能针对性解决：

信号损耗的 “严格管控”。10GHz 以上信号的传输损耗主要来自介质损耗（Df）和导体损耗，六层 PCB 可选用低损耗基材（如 Df=0.002 的高速 FR-4），配合 2oz 铜箔（减少趋肤效应损失），使 25GHz 信号损耗比四层 PCB 降低 30%（1.2dB/cm vs 1.7dB/cm）。

布线密度的 “翻倍提升”。5G 基站的射频模块需集成数十个高速接口（如 CPRI、Ethernet），六层 PCB 的布线密度达 180 点 /cm²（四层板为 120 点 /cm²），可减少 30% 的板面积。

电磁干扰的 “有效隔离”。高频信号的辐射干扰是四层板的 2 倍，六层 PCB 通过 “信号 - 地 - 信号 - 地 - 电源” 的层叠结构，使高速差分对被接地层 “包裹”，串扰从 - 50dB 降至 - 65dB。

六层 PCB 的高频设计要点：

六层 PCB 在高频应用中的优势，源于精细化的设计策略，PCB 六层板厂家总结出四大关键：

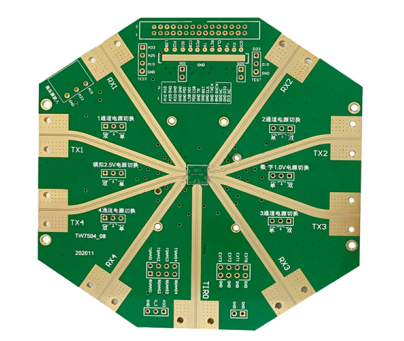

分层结构的 “黄金配置”。典型高频层叠为：顶层（Layer1）布置 25Gbps 以上高速信号，Layer2 为接地层，Layer3/Layer4 为中速信号层（5-10Gbps），Layer5 为接地层，Layer6 为电源层。这种结构使高速信号始终与接地层相邻（间距 0.1mm），阻抗稳定性（±2%）优于四层板（±5%）。某 PCB 六层板厂家为光模块设计的六层 PCB，采用此结构后，100Gbps 信号的传输距离达 8cm，是四层板的 1.6 倍。

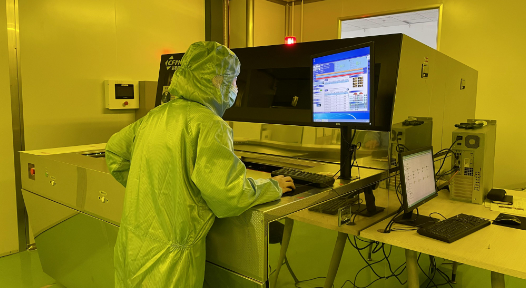

阻抗控制的 “微米级精度”。25Gbps 差分对的阻抗需严格控制在 100Ω±10%，六层 PCB 通过 “线宽 + 介质厚度” 双重调节：0.2mm 线宽配合 0.12mm 介质厚度（Layer1 与 Layer2 间距），可稳定实现 100Ω 阻抗。PCB 六层板厂家采用激光直接成像（LDI）技术，线宽误差控制在 ±2μm，比传统曝光（±5μm）提升 60%，确保阻抗一致性。测试显示，这种精度能使差分对的相位差＜3°，远低于四层板的 5°。

过孔设计的 “信号友好”。高频信号的过孔需采用 “无盘孔” 或 “小焊盘” 设计（焊盘直径 0.3mm，孔径 0.15mm），减少阻抗突变（过孔阻抗从 70Ω 降至 55Ω）。同时每对差分对的过孔数量控制在 1 个以内，避免信号反射叠加（每个过孔使 25Gbps 信号插入损耗增加 0.3dB）。

材料选择的 “高频适配”。优先选用低 Dk（介电常数）且稳定性高的基材，如 Rogers 4350（Dk=3.48±0.05），其在 - 40℃至 85℃的 Dk 变化率＜1%（普通 FR-4 为 3%），确保宽温范围内的阻抗稳定。
