上拉电阻和下拉电阻的区别

在电子电路的世界里，上拉电阻和下拉电阻虽小，却起着举足轻重的作用。它们如同电路中的 “稳压器”，默默守护着电路的稳定运行。那么，究竟什么是上拉电阻和下拉电阻？它们又有哪些用处和区别呢？

上拉电阻与下拉电阻的定义

上拉电阻和下拉电阻都属于电阻元器件。简单来说，上拉电阻是连接电源正极的电阻，而下拉电阻则是连接负极或地的电阻。

具体而言，上拉电阻的作用是将不确定的信号通过一个电阻钳位在高电平，同时这个电阻还能起到限流的作用。想象一下，在一个电路中，信号就像一个四处游荡的精灵，上拉电阻就像是一根绳索，将这个 “精灵” 稳稳地拉到高电平的位置。

下拉电阻的原理与之类似，它是将不确定的信号通过一个电阻钳位在低电平。当连接二极管时，电阻末端呈现低电平状态。可以说，上拉电阻是给器件输入电流，而下拉电阻则是让器件输出电流。

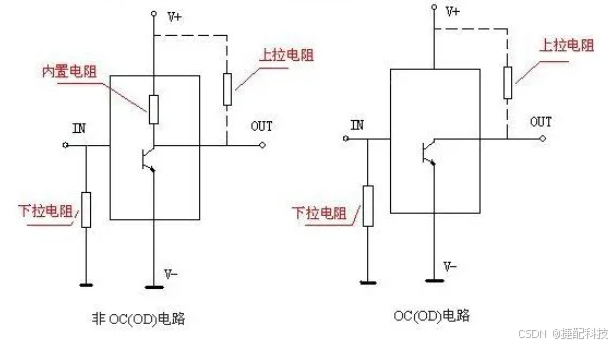

在实际应用中，上拉电阻的强弱主要体现在阻值的不同，并没有严格的区分界限。对于非集电极（或漏极）开路输出型电路，比如普通门电路，它们自身提供电流和电压的能力有限，此时上拉电阻就发挥了重要作用，为集电极开路输出型电路提供输出电流的通道。

上拉电阻与下拉电阻的用处和区别

上拉电阻和下拉电阻有着共同的使命：避免电压出现 “悬浮” 现象，从而保证电路的稳定性。

先看上拉电阻：

• 概念：它是将一个不确定的信号，通过电阻与电源 VCC 相连，从而将信号固定在高电平。
• 电流方向：上拉电阻的过程是对器件注入电流，专业术语叫灌电流。
• IO 端口状态：当接有上拉电阻的 IO 端口设置为输入状态时，其常态为高电平。

再看下拉电阻：

• 概念：把一个不确定的信号，通过电阻与地 GND 相连，让信号稳定在低电平。
• 电流方向：下拉电阻是从器件输出电流，即拉电流。
• IO 端口状态：当接有下拉电阻的 IO 端口设置为输入状态时，其常态为低电平。

综上所述，从电源到器件引脚上的电阻就是上拉电阻，它能让引脚在平时保持高电平；而从地（GND）到器件引脚的电阻就是下拉电阻，其作用是让引脚平时处于低电平。

上拉电阻和下拉电阻虽然看似简单，但在电子电路设计中却扮演着不可或缺的角色。了解它们的原理、用处和区别，能帮助电子工程师更好地设计和优化电路，确保电子产品的性能和稳定性。
