还在手动调整？简便提升丝印位号优化效率的关键

批量板厂在生产过程中，后期元件装配尤其是手工装配元件时，PCB 的装配图起着至关重要的作用，而其中的丝印位号更是装配图的关键要素，用于元件的放料定位。然而，初学画 PCB 的人往往会经历手动逐个调整元件丝印位号的繁琐过程，不仅枯燥乏味，而且效率极低。那么，有没有更高效的解决方法呢？

在丝印位号调整方面，需遵循一定的原则及常规推荐尺寸：

1. 丝印不上阻焊：丝印位号不能接触阻焊层，否则在生产后可能会出现丝印缺失的情况。
2. 保证清晰性：字号方面，推荐字宽 / 字高尺寸为 4/25mil、5/30mil、6/45mil，这样能确保丝印位号清晰可辨，便于后续的元件装配操作。
3. 方向统一：一般来说，一块 PCB 上的丝印位号摆放方向最好不要超过两个，建议字母在左或在下，以保持整体的一致性和美观性3。
4. 辅助标记：对于一些位置较为特殊的丝印标识，可以通过放置 2D 辅助线或者放置方块的方式进行标记，方便读取3。

Altium Designer 提供了快速调整丝印的方法，即 “元器件文本位置” 功能，能够快速地将元件的丝印放置在元件的四周或中心。具体操作步骤如下：

1. 选中需要操作的元件。

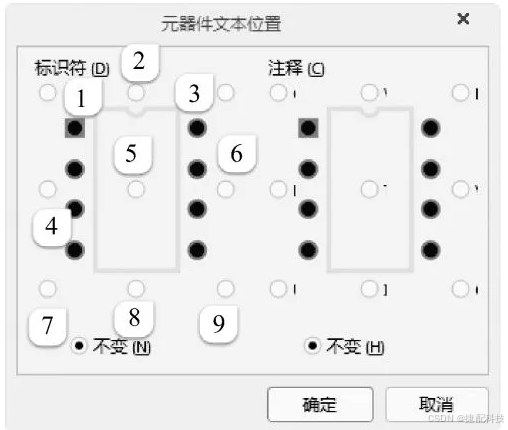

2. 按快捷键 “AP”，进入 “元器件文本位置” 对话框。该对话框中提供 “标识符” 和 “注释” 两种摆放方式，通常以 “标识符” 为例进行说明3。
3. “标识符” 提供了向上、向下、向右、向左、左上、左下、右上、右下等几种方向，可与小键盘上的数字键进行对应。例如，通过对 “元器件文本位置” 命令设置快捷键，想让其快速地把选中元件的丝印位号放置到元件的上方时，在小键盘上按数字键 “5” 和 “2” 即可完成操作。同理，按数字键 “5” 和 “6” 可放置到元件的右方，按数字键 “5” 和 “8” 可放置到元件的下方3。

总之掌握正确的丝印位号调整方法对于提高生产效率和产品质量具有重要意义。通过遵循丝印位号调整的原则和利用专业软件的功能，可以快速、准确地完成丝印位号的调整，为后续的元件装配工作提供便利。
