GB/T 28046.2-2019 道路车辆 电气及电子设备的环境条件和试验 第2部分：电气负荷（1）

写在前面

本系列文章主要讲解道路车辆电气及电子设备的环境条件和试验GB/T 28046标准的相关知识，希望能帮助更多的同学认识和了解GB/T 28046标准。

若有相关问题，欢迎评论沟通，共同进步。(*^▽^*)

---

第2部分：电气负荷

1. 范围

GB/T 28046的本部分描述了车辆上电气及电子设备的电气环境负荷，且规定了试验及要求。

本部分适用于M，N，O类汽车电气电子系统/组件。L类车辆系统/组件可参照执行。

2. 规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注目期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。

GB/T 28046.1 道路车辆 电气及电子设备的环境条件和试验 第1部分:电气负荷(GB/T28046.1-2011,ISO 16750-1:2006,MOD)

GB/T 28046.4-2011 道路车辆 电气及电子设备的环境条件和试验 第4部分:气候负荷(ISO 16750-4:2006,MOD)

GB/T 31465(所有部分) 道路车辆 熔断器[ISO 8820(所有部分)]

3. 术语和定义

GB/T 28046.1 界定的术语和定义适用于本文件。

4. 试验和要求

4.1 一般规定

所有电压应在受试装置(DUT)的有效输入端子上进行测试，电压曲线在空载条件下形成。应符合下列允差要求：

——频率和时间：±5%；

——电压：±0.2 V；

——电阻：±10%。

试验线束宜采用实车线束，也可由供需双方协商确定。

注：各试验要求中功能状态等级的定义参见GB/T 28046.1。

4.2 直流供电电压范围

4.2.1 目的

检验DUT在最低和最高供电电压范围内的性能。

4.2.2 试验

按表1或表2对DUT的有效输入端供电，并记录电压值。

表 1 12V系统供电电压

代码	最低供电电压，Usmin/V	最高供电电压，Usmax/V
A	6	16
B	8	16
C	9	16
D	10.5	16

表 2 24V系统供电电压

代码	最低供电电压，Usmin/V	最高供电电压，Usmax/V
E	10	32
F	16	32
G	22	32
H	18	32

4.2.3 要求

按表 1或表 2给出的供电电压范围试验时，DUT的功能状态应符合A级。

4.3 过电压

4.3.1 12V系统

4.3.1.1 在Tmax-20℃下试验

4.3.1.1.1 目的

模拟发电机调节器失效引起的发电机输出电压上升到高于正常电压。

4.3.1.1.2 试验

在温箱中将DUT加热到Tmax-20℃ 。向DUT有效输入端施加18V电压，持续60min。

4.3.1.1.3 要求

功能状态至少应达到C级，必要时可要求达到更严酷的A级。

4.3.1.2 在室温下试验

4.3.1.2.1 目的

模拟辅助起动时向DUT输入的过高电压。

4.3.1.2.2 试验

使DUT在室温下处于稳定状态，向DUT有效输入端施加24V电压，持续(60±6)s。

4.3.1.2.3 要求

功能状态至少应达到D级，必要时可要求达到更严酷的B级。

4.3.2 24V系统

4.3.2.1 目的

模拟发电机调节器失效引起的发电机输出电压上升到高于正常电压。

4.3.2.2 在Tmax-20℃下试验

在温箱中将DUT加热到Tmax-20℃ 。向DUT有效输入端施加36V的电压，持续60min。

4.3.2.3 要求

功能状态应达到C级，必要时可要求达到更严酷的A级。

4.4 叠加交流电压

4.4.1 目的

模拟直流供电下出现的纹波电压。

4.4.2 试验

按图1所示连接DUT, 对DUT的有效输入端按下列规定进行试验。可根据实际需要选择严酷度等级1、2、3或4。试验条件如下：

——最高供电电压Usmax(见图2)：16 V(对12 V 系统);32 V(对24 V 系统);

——交流电压(正弦)：

严酷度1:Upp=1 V(对12 V 和24 V 系统)；

严酷度2:Upp=4 V(对12 V 和24 V 系统)；

严酷度3:Upp=10 V(仅对24 V 系统)；

严酷度4:Upp=2 V(仅对12 V 系统)。

——电源内阻：50 mΩ～100 mΩ；

——频率范围(见图3)：50 Hz～25 kHz;

——扫频类型(见图3)：三角形，对数；

——扫频持续时间(见图3)：120 s;

——扫频次数：5次(连续)。

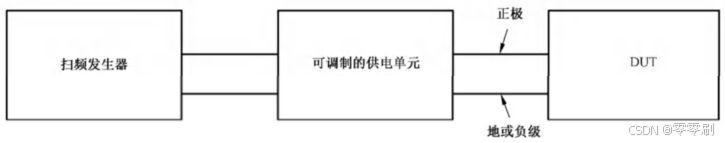

图 1 叠加交流电压试验布置示意图

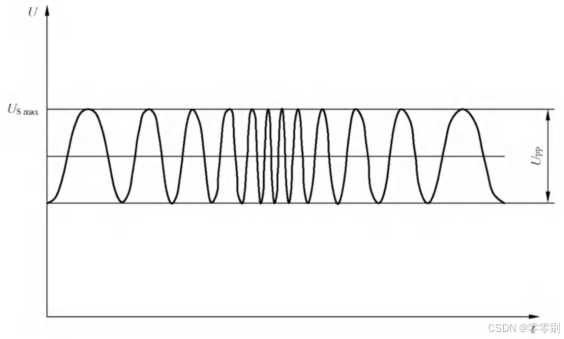

说明：

t ——时间，单位为秒(s);

U ——施加电压，单位为伏(V);

Upp ——峰峰值电压，单位为伏(V);

Usmax ——最高供电电压，单位为伏(V)。

图 2 叠加的正弦交流电压

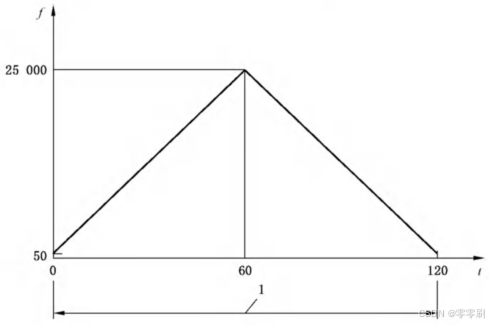

说明：

l ——1个周期；

f ——对数频率，单位为赫兹(Hz)(对数刻度);

t ——时间，单位为秒(s)。

图 3 扫频曲线

4.4.3 要求

功能状态应达到A级。

4.5 供电电压缓降和缓升

4.5.1 目的

模拟蓄电池逐渐放电和充电时的电压变化。

4.5.2 试验

对DUT有效输入端同时进行下列试验：以(0.5±0.1)V/min的线性变化率或以不大于25 mV的步长，将供电电压由Usmin降到0V，然后从0V升到Usmin。

4.5.3 要求

功能状态至少应达到D级，必要时可要求达到更严酷的C级。

---
