AXI高级信号使用说明

1. AXI4中trans相关的特殊信号

Signal	source	Description
AxLOCK	Master	Lock type. This changes between AXI3 and AXI4.
AxCACHE	Master	Memory type.This changes between AXI3 and AXI4.
AxPROT	Master	Protection type.
AxQOS	Master	Quality of Service, QoS.Implemented only in AXI4
AxREGION	Master	Region identifier. Permits a single physical interface on a slave to be used for multiple logical interfaces. Implemented only in AXI4.
AxUSER/XUSER	Master/Slave	User signal. Optional User-defined signal in the write data channel.
		Supported only in AXI4
xresp	Slave	This signal indicates the status of the write/read transaction
AxDOMAIN	Master	This signal indicates the shareability domain of a read/write transaction. 该信号属于ACE接口，容易被误解，所以这里提出来做对比

上表给出了AXI4的一些特殊信号，有些是之前AXI协议没有的。有些是和之前协议定义不一致的。下面会分节介绍。

1.1 AxLOCK

1.1.1 原子操作(atomic access)

AxLOCK信号是和原子访问有关的信号。原子访问是在没有另一个请求者干扰的情况下执行的读-修改-写序列，或者说允许请求者修改内存的特定区域的数据，同时确保其他请求者的写入不会破坏数据。

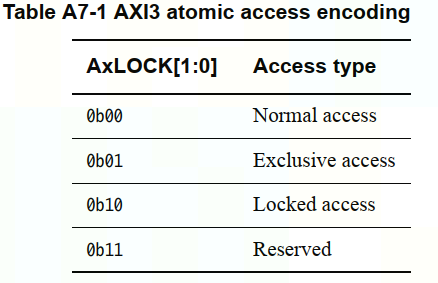

AxLOCK在AXI3和AXI4中有不同的定义。AXI3中是2bit，AXI4是1bit。AXI3支持Locked和Exclusive操作，而AXI4只支持Exclusive操作。

​​

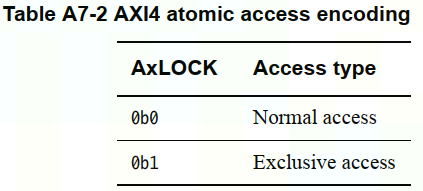

对比上表可以发现AXI4只有Normal access和Exclusive ac
