（一）初始频率偏差（Frequency Tolerance）

1.FPGA常用晶振类型

（一）石英晶体振荡器

石英晶体振荡器是 FPGA 应用中极为常见的一种晶振。它利用石英晶体的压电效应工作，当在石英晶体两端施加电场时，晶体会产生机械振动；反之，当晶体受到机械应力时，又会在其两端产生电场。这种压电效应使得石英晶体能够在特定频率下稳定振动，从而为FPGA提供精确的时钟信号。

在实际应用中，石英晶体振荡器的频率稳定性较高，通常可以达到 ppm（百万分之一）级别。例如，常见的温补石英晶体振荡器（TCXO），通过内置的温度补偿电路，能够有效减小温度变化对频率的影响，在较宽的温度范围内保持稳定的频率输出。这种稳定性使得石英晶体振荡器在对时钟精度要求较高的 FPGA 应用场景中，如通信设备、高速数据处理系统等，得到了广泛应用。

（二）陶瓷谐振器

陶瓷谐振器也是FPGA常用的时钟源之一。它以陶瓷材料为基础，通过特定的工艺制作而成。与石英晶体振荡器相比，陶瓷谐振器具有成本低、体积小的优势，在一些对成本和空间要求较为严格的 FPGA 项目中具有一定的应用价值。

陶瓷谐振器的工作原理同样基于压电效应，但由于其材料特性与石英晶体不同，其频率稳定性相对较低，一般在几十到几百ppm之间。不过，在一些对时钟精度要求不是特别高的场合，如消费电子设备中的简单 FPGA 控制电路，陶瓷谐振器能够满足基本的时钟需求，同时凭借其成本和尺寸优势，成为一种经济实用的选择。

（三）温补晶振（TCXO）

温补晶振是在石英晶体振荡器的基础上发展而来的一种高精度晶振。如前文所述，它通过内置的温度补偿电路来减小温度对频率的影响。温度补偿电路通常由热敏电阻、电容和电感等元件组成，能够实时监测晶振的工作温度，并根据温度变化调整晶振的电容或电感，从而补偿温度引起的频率漂移。

温补晶振的频率稳定性可以达到非常高的水平，一般在±0.1ppm至±1ppm之间，甚至在一些高端产品中可以达到更高的精度。这使得它在对时钟精度和稳定性要求极高的 FPGA 应用中，如卫星通信、高精度测试测量设备等，成为不可或缺的时钟源。

（四）压控晶振（VCXO）

压控晶振是一种频率可以通过外部电压信号进行调节的晶振。它通过在晶振的振荡电路中引入一个可变电容，当外部施加的电压变化时，可变电容的电容值也会相应改变，从而实现对晶振输出频率的调整。

在 FPGA 应用中，压控晶振常用于需要动态调整时钟频率的场合。例如，在一些通信系统中，为了适应不同的通信协议或数据传输速率，需要实时调整 FPGA 的工作时钟频率，此时压控晶振就能够发挥其优势。其频率调节范围一般在几十ppm到几百ppm之间，具体范围取决于晶振的设计和应用需求。

2.晶振时偏产生的主要类型及原因

（一）初始频率偏差（Frequency Tolerance）

晶振在标称频率下的实际偏差，通常以ppm（百万分之一）表示。例如，±15ppm的晶振在25MHz下，每周期偏差约0.6ps。其主要来源于制造工艺误差和材料特性。普通晶振初始偏差为±10~50ppm，高精度温补晶振（TCXO）可达到±0.5~2ppm912。

（二）温度因素

温度是影响晶振时偏的主要因素之一。对于石英晶体振荡器，温度变化会导致石英晶体的物理特性发生改变，如晶体的弹性模量、热膨胀系数等。这些物理特性的变化会影响晶体的振荡频率，从而产生时偏。

当温度升高时，石英晶体的弹性模量会减小，导致晶体的振荡频率降低；反之，温度降低时，弹性模量增大，振荡频率升高。这种频率随温度的变化通常呈现出非线性的特性，不同类型的石英晶体振荡器在温度特性上也会有所差异。例如，普通石英晶体振荡器在温度变化较大时，频率漂移可能会达到几十ppm 甚至更高；而经过温度补偿的温补晶振，通过内置的温度补偿电路，可以有效抑制这种频率漂移，将时偏控制在较小的范围内。

一般情况下，在硬件设计过程中，可以选用温补晶振（TCXO）或恒温晶振（OCXO），温漂可降至±1~5ppm912。

（三）电压波动

晶振的工作电压波动也是导致时偏的重要原因之一。晶振内部的振荡电路通常对供电电压的稳定性有一定要求，当供电电压发生波动时，振荡电路的工作状态会受到影响，进而导致晶振的输出频率发生变化。

对于石英晶体振荡器和陶瓷谐振器来说，电压波动可能会引起振荡电路中晶体管的工作点发生改变，或者导致电容、电感等元件的参数发生变化，从而影响晶体的振荡频率。一般来说，晶振对供电电压的变化有一定的容忍度，在规定的电压波动范围内，时偏的影响可能较小；但如果电压波动超出了允许范围，时偏可能会显著增大，甚至导致晶振无法正常工作。例如，当 FPGA 系统中的其他大功率器件开启或关闭时，可能会引起电源线上的电压瞬间波动，这种波动如果传递到晶振的供电端，就会对晶振的频率稳定性产生影响。

（四）老化效应

晶振在长期使用过程中会出现老化现象，这也是导致时偏的一个因素。老化效应主要是由于晶振内部的材料和结构在长时间的工作过程中逐渐发生变化所引起的。

对于石英晶体振荡器，老化效应主要表现为晶体表面的微裂纹扩展、杂质扩散以及电极材料的迁移等。这些变化会逐渐改变晶体的物理特性，从而导致振荡频率发生漂移。老化引起的时偏通常是逐渐累积的，在晶振使用初期，时偏可能较小，但随着使用时间的增加，时偏会逐渐增大。一般来说，石英晶体振荡器的老化率在几个ppm每年的量级，即每年频率漂移几个ppm。

陶瓷谐振器也存在老化问题，但其老化机制与石英晶体振荡器有所不同。陶瓷材料在长期的机械振动和电场作用下，其内部的微观结构可能会发生变化，导致压电性能逐渐下降，从而引起频率漂移。陶瓷谐振器的老化率相对较高，可能在几十ppm 每年左右，这也限制了其在一些对长期稳定性要求较高的应用中的使用。

3.时偏问题带来的影响

（一）时钟频率偏差

时偏最直接的表现就是晶振输出的时钟频率与标称频率之间出现偏差。在FPGA系统中，这种频率偏差可能会导致系统的时序出现问题。例如，当晶振的输出频率偏高时，FPGA内部的逻辑电路可能会因为时钟过快而无法正常工作，导致数据传输错误、逻辑功能异常等问题；反之，当晶振的输出频率偏低时，系统的工作速度会变慢，可能无法满足实时性要求较高的应用场景。

在一些对时钟精度要求极高的通信系统中，如5G基站中的FPGA设备，时钟频率偏差可能会导致信号的传输和接收出现误码，严重影响通信质量。

（二）数据传输错误

由于时偏导致的时钟频率偏差，会进一步引发FPGA系统中的数据传输错误。在数据传输过程中，时钟信号用于同步数据的发送和接收。当发送端和接收端的时钟频率不一致时，就会出现数据采样错误的情况。

例如，在高速串行数据传输中，如USB 3.0、PCIe等接口标准中，数据的传输速率非常高，对时钟的同步性要求也极为严格。如果晶振存在时偏，发送端和接收端的时钟频率出现偏差，接收端可能会在错误的时刻对数据进行采样，从而导致数据错误。这种数据传输错误可能会导致数据丢失、数据损坏等问题，严重影响系统的可靠性。

（三）系统功能异常

时偏引发的时钟频率偏差和数据传输错误，最终可能导致FPGA系统的功能出现异常。在一些复杂的数字系统中，如数字信号处理系统、图像处理系统等，FPGA承担着大量的逻辑运算和数据处理任务。当晶振的时偏导致时钟频率不稳定时，这些逻辑运算和数据处理可能无法按照正确的时序进行，从而导致系统功能异常。

例如，在数字信号处理系统中，时钟频率偏差可能会导致滤波器的抽头系数计算错误，从而影响信号的滤波效果；在图像处理系统中，时钟问题可能会导致图像的像素数据读取和处理顺序混乱，使输出的图像出现失真、花屏等现象。在一些对系统稳定性和可靠性要求极高的应用中，如航空航天、医疗设备等领域，FPGA 系统的功能异常可能会带来严重的后果。

4.时偏的测量

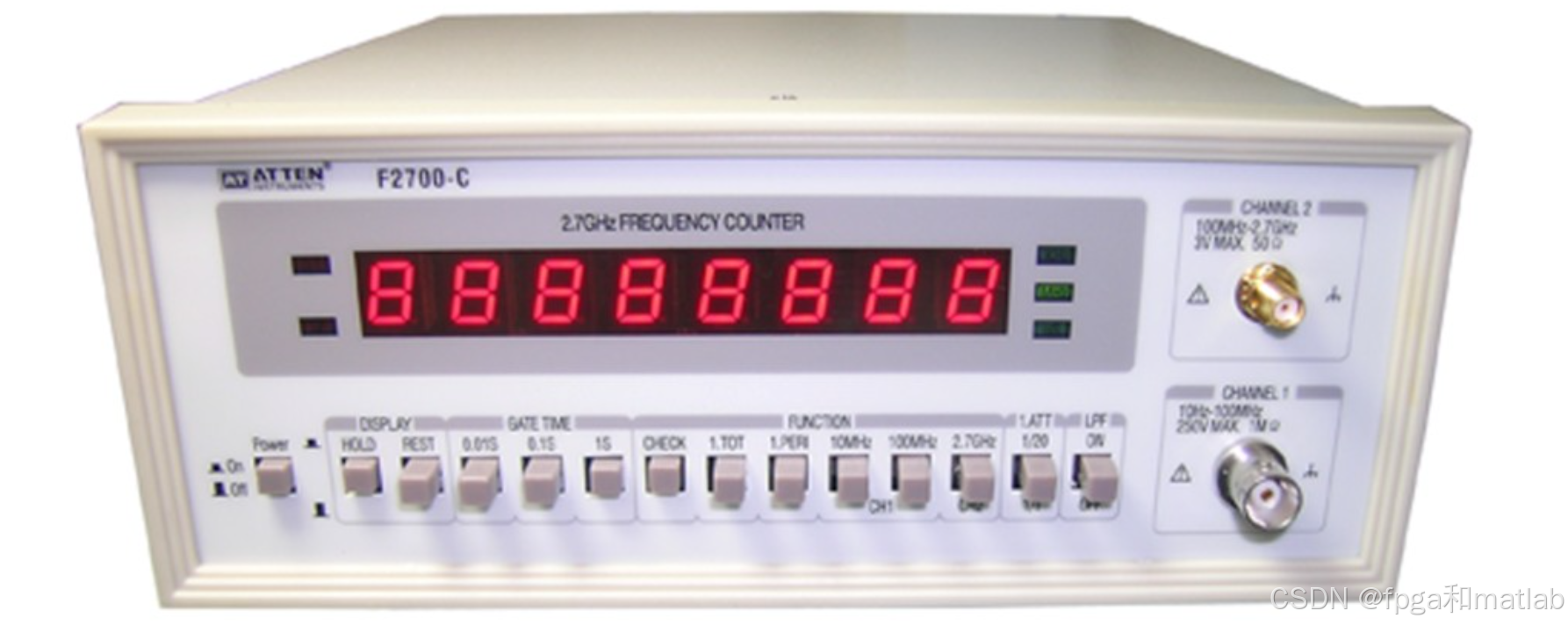

本人习惯使用频率计去测试。频率计数器是一种常用的测量晶振频率的仪器。它通过对晶振输出的时钟信号进行计数，在一定时间内统计脉冲的数量，从而计算出时钟信号的频率。使用频率计数器测量晶振频率时，需要将晶振的输出信号连接到频率计数器的输入端，并设置合适的测量时间。如下图所示：

一般来说，测量时间越长，测量结果的精度越高。对于一个标称频率为10MHz的晶振，如果测量时间为1秒，测量精度可能只能达到±1ppm左右；而如果将测量时间延长到10秒，测量精度可以提高到±0.1ppm左右。

频率计数器测量法的优点是测量简单、直观，能够快速得到晶振的频率值；但其测量精度受到计数器本身的精度限制，对于一些高精度晶振的时偏测量，可能需要使用更高精度的频率计数器。

5.时偏问题的解决

（一）硬件补偿方法

对于受温度影响较大的晶振，如石英晶体振荡器和陶瓷谐振器，可以采用温度补偿电路来减小温度引起的时偏。温度补偿电路通常由热敏电阻、电容和电感等元件组成，通过实时监测晶振的工作温度，并根据温度变化调整晶振的电容或电感，从而补偿温度引起的频率漂移。

在温补晶振（TCXO）中，温度补偿电路是其核心部分。通过精确设计温度补偿曲线，可以使晶振在较宽的温度范围内保持稳定的频率输出。例如，在一些高精度的温补晶振中，通过采用数字温度传感器和可编程的补偿电路，可以实现对温度变化的精确补偿，将时偏控制在极小的范围内。

为了减小电压波动对晶振时偏的影响，可以在晶振的供电电路中加入稳压器件。稳压器件能够将不稳定的输入电压转换为稳定的输出电压，为晶振提供稳定的供电。常见的稳压器件有线性稳压器和开关稳压器。

线性稳压器通过调整内部晶体管的导通程度来稳定输出电压，其优点是输出电压纹波小，对晶振的干扰较小；但缺点是效率相对较低，在一些对功耗要求较高的应用中可能不太适用。开关稳压器则通过开关管的快速导通和截止来调整输出电压，其效率较高，但输出电压纹波相对较大，需要通过合适的滤波电路来减小纹波对晶振的影响。

（二）软件补偿方法

时钟校准算法：在FPGA系统中，可以通过软件算法对晶振的时偏进行校准。时钟校准算法通常基于对晶振频率的实时测量结果，通过调整FPGA内部的时钟分频器或倍频器的参数，来补偿晶振的频率偏差。

可以定期使用 FPGA 内部的逻辑资源或外部的测量设备对晶振的频率进行测量，然后根据测量结果计算出需要调整的分频比或倍频比，并通过软件控制 FPGA 内部的时钟管理单元（CMU）来实现时钟频率的校准。这种方法的优点是灵活性较高，可以根据实际应用需求进行调整；但缺点是需要占用一定的 FPGA 资源和计算时间。

针对时偏导致的数据传输错误问题，可以在软件层面设计数据同步机制。数据同步机制通过在数据传输过程中加入同步信号或校验码，使接收端能够检测和纠正数据传输错误。

（三）算法处理方法

例如采用gardner环等算法处理，实现数据传输的位同步，从而抵消时偏带来的影响，这个部分在教程4中有介绍，这不做赘述。

第5章·通信—帧同步相位同步位同步_fpga和matlab的博客-优快云博客

（四）设计优化策略

在FPGA系统设计初期，根据系统对时钟精度和稳定性的要求，合理选择晶振类型至关重要。对于对时钟精度要求极高的应用，如通信设备、高精度测试测量设备等，应选择温补晶振（TCXO）或更高精度的晶振；而对于一些对成本较为敏感、对时钟精度要求相对较低的应用，如消费电子设备中的简单控制电路，可以选择陶瓷谐振器等成本较低的晶振。

在选择晶振时，还需要考虑晶振的频率范围、负载电容、工作温度范围等参数，确保晶振能够满足系统的实际需求。要选择质量可靠、性能稳定的晶振品牌和型号，以降低时偏出现的概率。

在FPGA电路板设计过程中，优化电路布局布线可以有效减小晶振时偏的影响。晶振应尽量靠近FPGA芯片，以减小信号传输路径上的寄生电容和电感，降低信号的传输延迟和损耗。同时，要避免晶振与其他干扰源（如大功率器件、高速信号线等）靠近，防止干扰信号耦合到晶振的振荡电路中。

在布线时，应尽量减少晶振引脚周围的过孔和走线，避免产生额外的寄生电容和电感。对于晶振的供电线路，要进行良好的滤波和屏蔽，减少电源噪声对晶振的影响。此外，合理设计电路板的层数和布局，也有助于提高系统的电磁兼容性，减小外界干扰对晶振时偏的影响。
