数字电路 第三章—第七节（用中规模集成电路实现组合逻辑函数）

一、用数据选择器实现组合逻辑函数

1、基本原理和步骤

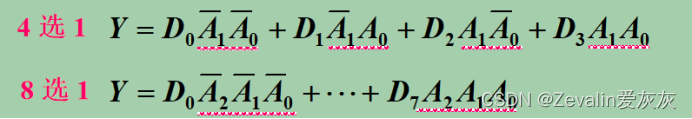

（1）原理：选择器的输出为标准与或式，含地址变量的全部最小项（如下图所示的红线标注部分），而任何组合逻辑函数都可以表示成为最小项之和的形式，故可用数据选择器实现。

（2）基本步骤：

①根据n = k - 1确定数据选择器的规模和型号，n是选择器地址码（地址变量、地址输入端）的位数，k是函数的变量个数。

②写出函数的标准与或式和选择器输出信号表达式。

③对照比较确定选择器各个输入变量的表达式。

④根据采用的数据选择器和求出的表达式画出连线图。

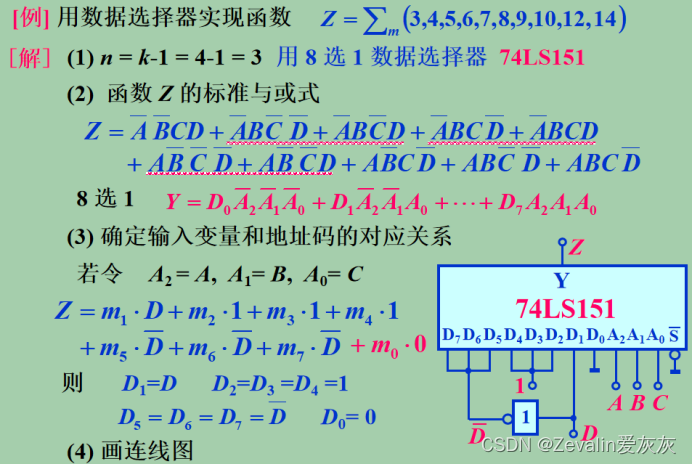

2、应用举例

二、用二进制译码器实现组合逻辑函数

1、基本原理与步骤

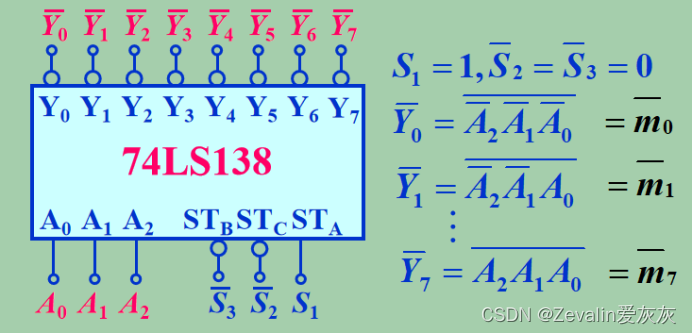

（1）原理：二进制译码器又叫变量译码器或最小项译码器，它的输出端提供了其输入变量的全部最小项，而任何组合逻辑函数都可以表示成为最小项之和的形式，故可用二进制译码器实现。

（2）基本步骤：

①根据函数变量数与译码器输入二进制代码位数相等的原则，选择集成二进制译码器的类型和规格。

②写函数的标准与非—与非式。

③确认译码器和与非门输入信号的表达式。

④根据采用的译码器和求出的表达式画出连线图。

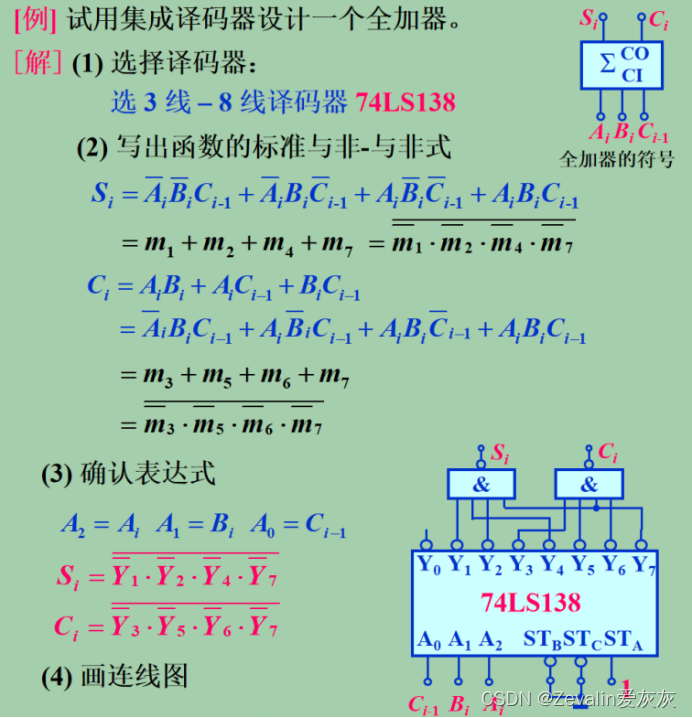

2、应用举例
