【SpinalHDL快速入门】4.4、基本类型之Enum

1.1、描述

枚举类型对应于命名值列表。

1.2、声明

枚举数据类型的声明如下：

object Enumeration extends SpinalEnum {
	val element0, element1, ..., elementN = newElement()
}

对于上面的示例，使用默认编码。VHDL 使用本机枚举类型，Verilog 使用二进制编码。

可以通过定义枚举来强制进行枚举编码：

object Enumeration extends SpinalEnum(defaultEncoding=encodingOfYourChoice) {
	val element0, element1, ..., elementN = newElement()
}

注意：如果您想为给定组件定义枚举类型的输入/输出，需要按照以下方式进行操作：
in(MyEnum()) 或 out(MyEnum())

1.2.1、编码

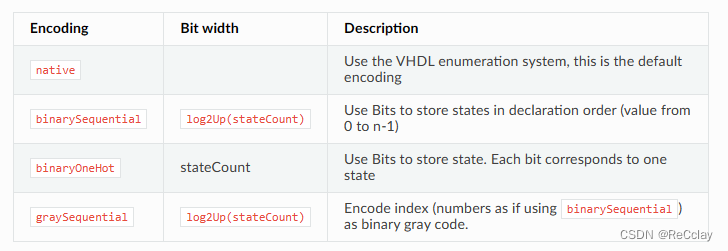

支持以下枚举编码：

自定义编码可以通过两种不同的方式进行：静态或动态。

/*
 * Static encoding
 */
object MyEnumStatic extends SpinalEnum {
	val e0, e1, e2, e3 = newElement()
	defaultEncoding = SpinalEnumEncoding("staticEncoding")(
	e0 -> 0,
	e1 -> 2,
	e2 -> 3,
	e3 -> 7)
}

/*
 * Dynamic encoding with the function : _ * 2 + 1
 * e.g. : e0 => 0 * 2 + 1 = 1
 * e1 => 1 * 2 + 1 = 3
 * e2 => 2 * 2 + 1 = 5
 * e3 => 3 * 2 + 1 = 7
 */
val encoding = SpinalEnumEncoding("dynamicEncoding", _ * 2 + 1)

object MyEnumDynamic extends SpinalEnum(encoding) {
	val e0, e1, e2, e3 = newElement()
}

1.2.2、示例

实例化一个枚举信号并给它赋值：

object UartCtrlTxState extends SpinalEnum {
	val sIdle, sStart, sData, sParity, sStop = newElement()
}

val stateNext = UartCtrlTxState()
stateNext := UartCtrlTxState.sIdle

// You can also import the enumeration to have visibility of its elements
import UartCtrlTxState._
stateNext := sIdle

1.3、运算符

枚举类型可用以下运算符：

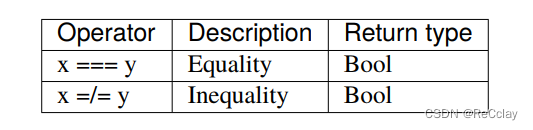

1.3.1、比较（Comparison）

import UartCtrlTxState._

val stateNext = UartCtrlTxState()
stateNext := sIdle

when(stateNext === sStart) {
	...
}
switch(stateNext) {
	is(sIdle) {
		...
	}
	is(sStart) {
		...
	}
	...
}

1.3.2、类型（Types）

为了在函数中使用枚举，您可能需要知道它的类型。

值类型（例如sIdle的类型）为：

spinal.core.SpinalEnumElement[UartCtrlTxState.type]

或者等价地

UartCtrlTxState.E

bundle类型（例如stateNext的类型）为：

spinal.core.SpinalEnumCraft[UartCtrlTxState.type]

或者等价地

UartCtrlTxState.C

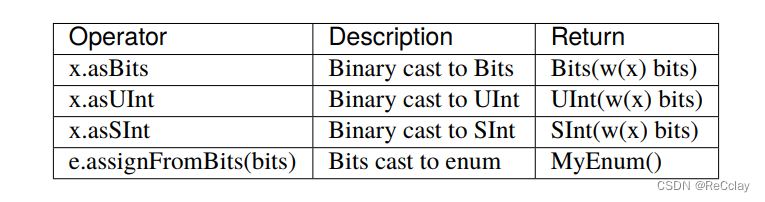

1.3.3、类型转换

import UartCtrlTxState._

val stateNext = UartCtrlTxState()
myBits := sIdle.asBits

stateNext.assignFromBits(myBits)
