【Verilog基础】野火FPGA新两段式有限状态机（FSM）理解 及 复杂可乐机实战（2）

已于 2022-04-18 11:36:57 修改
阅读量834 收藏 2
点赞数 1
CC 4.0 BY-SA版权
分类专栏： # Verilog基础(含数电基础) 文章标签： 校招 职场和发展 Verilog 数字IC
于 2022-04-18 11:33:16 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/ReCclay/article/details/124242720
本文通过一个复杂的可乐机设计实例，讲解Verilog中Mealy和Moore型状态机的实现。可乐机接受0.5元和1元硬币，定价2.5元，涉及找零功能。文章涵盖模块框图、状态转移图绘制、RTL代码编写及仿真验证，是数字IC设计中的基础应用。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

文章目录

一、实战演练1： 复杂的可乐机

上一部分中的可乐机比较简单，只能投 1 元的硬币，但是我们生活中还有 0.5 元的硬币，所以我们在本章中将可乐机设计的稍微复杂一些，做成既可以投 1 元的硬币也可以投0.5 元的硬币，然后我们把可乐的定价改为 2.5 元一瓶。我们增加了可乐机的复杂度而引入了新的问题：投币后可乐机不仅仅需要吐出可乐还有可能出现需要找零钱的情况。

可乐定价为 2.5 元一瓶，可投入 0.5 元、 1 元硬币，投币不够 2.5 元需要按复位键退回钱款，投币超过 2.5 元需找零。

1.1、模块框图

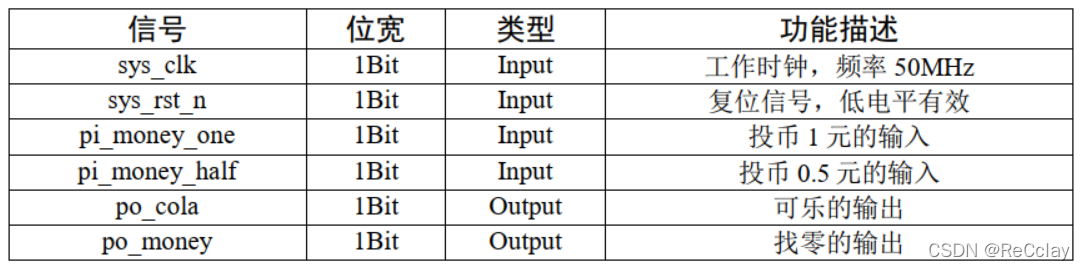

在这里插入图片描述

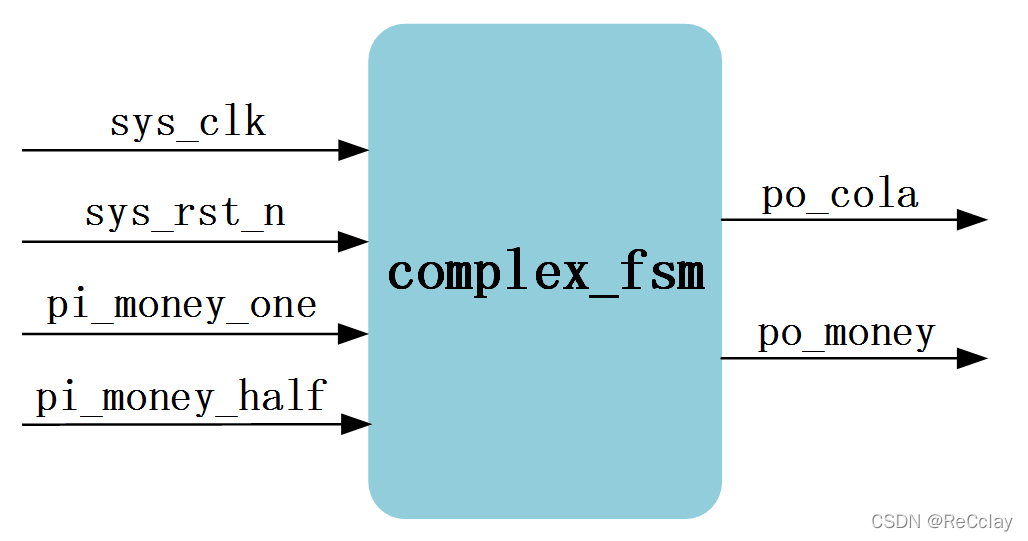

在这里插入图片描述

1.2、状态转移图绘制

在绘制状态转移图时我们仍套用上一节中的三要素法来分析。首先我们要将实际的问题抽象成我们需要的元素，找到实际问题中对应状态转移图所需要的输入、输出和状态的部分，分析结果如下：

  • 1、输入： 投入 0.5 元硬币、投入 1 元硬币；
  • 2、输出： 不出可乐/不
