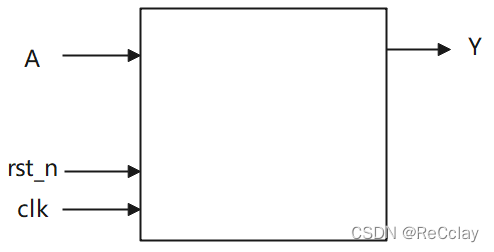

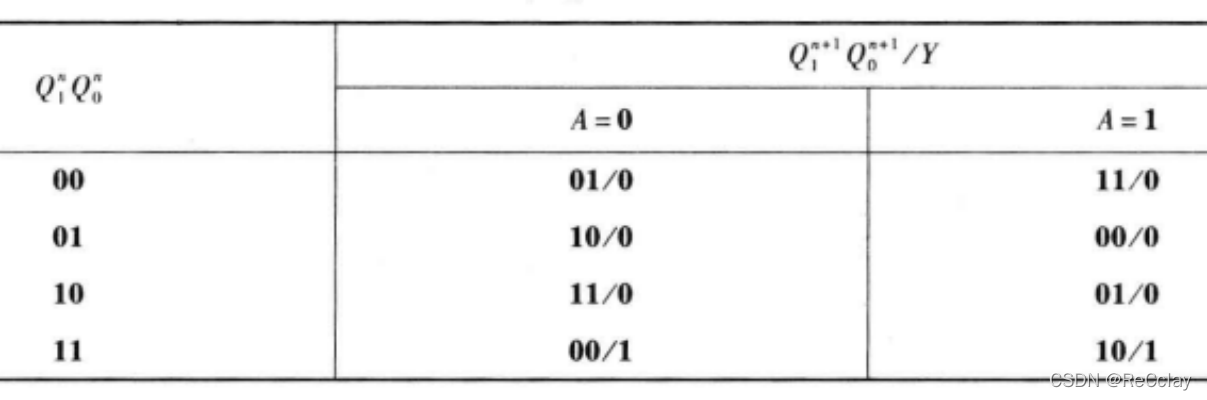

三段式：三个always块，一个always模块采用同步时序描述状态转移；一个always采用组合逻辑判断状态转移条件，描述状态转移规律；第三个always块使用同步时序描述状态输出，寄存器输出。 三段式中使用next_state，next_state状态是箭头结束的方向；两段式中使用curr_state，curr_state状态是箭头起始的方向。 野火新两段式中的state本质就相当于curr_state， 文章目录 题目 题解 经典三段式状态机写法 经典两段式状态机写法 野火新两段式写法 上述经典三段式和经典二段式写法的注意事项探讨 经典式三段状态机写法更改 经典式两段状态机写法更改 联合对比图 一道扩展题 附录 参考 题目 描述 某同步时序电路转换表如下，请使用D触发器和必要的逻辑门实现此同步时序电路，用Verilog语言描述。 电路的接口如下图所示。 输入描述： input
本文详细介绍了如何使用Verilog实现时序逻辑，重点讨论了经典三段式和两段式状态机的写法及其注意事项。通过实例展示了状态转移图的变化如何影响代码实现，分析了不同写法的输出延迟特性，并给出了扩展题及参考答案。
