本文详细指导如何在Visio中添加基本形状、连接符，导入第三方形状库，以及创建程序流程图，包括乘法器、加法器等。此外，涵盖常用操作技巧如网格设置、线条编辑、背景色修改，以及整体布局控制等实用技巧。

文章目录

常用的形状添加
常用操作技巧
参考

常用的形状添加

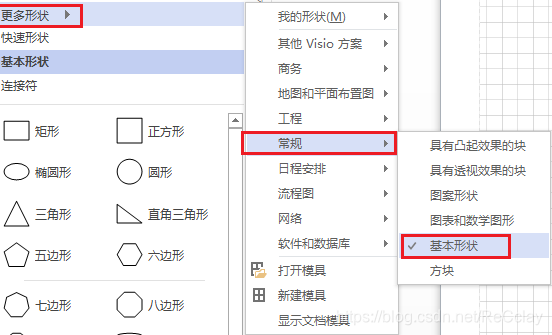

基本形状添加

在这里插入图片描述

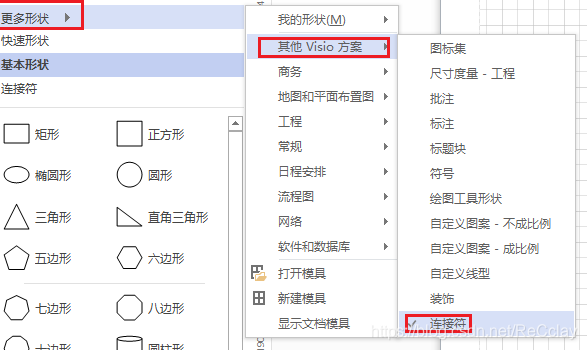

连接符添加

在这里插入图片描述

别人的形状库添加

分享几个FPGA常用的形状库：链接：https://pan.baidu.com/s/1O3sWH_ejxCeutxwATXM__g 提取码：y3ev

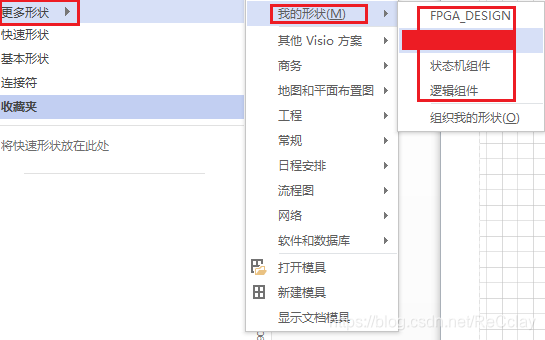

下载后，将.vss文件放置到C:\Users\wangxubo\Documents\我的形状路径下，然后按照下图所示在visio中添加即可！

在这里插入图片描述

注：按下ctrl键，可同时添加多个形状！

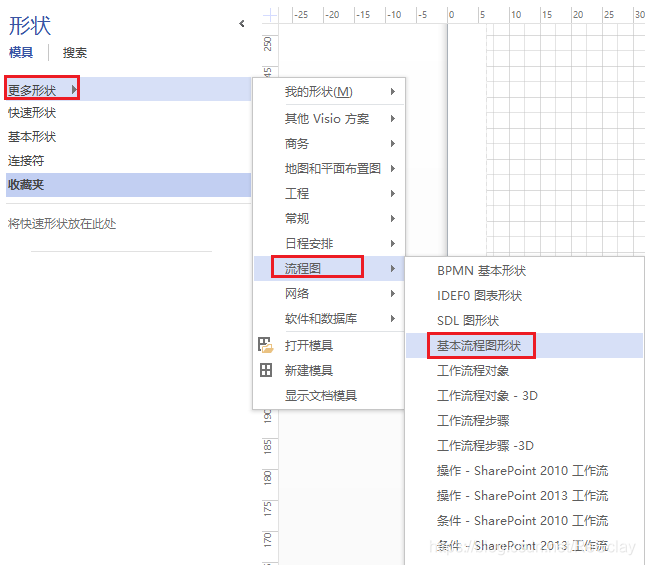

程序流程图形状添加

在这里插入图片描述

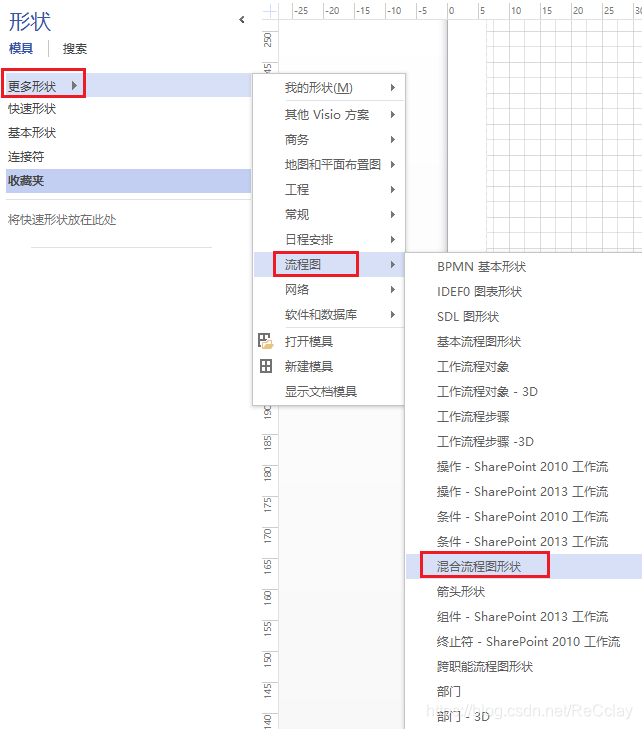

乘法器、加法器形状添加

在这里插入图片描述

常用操作技巧

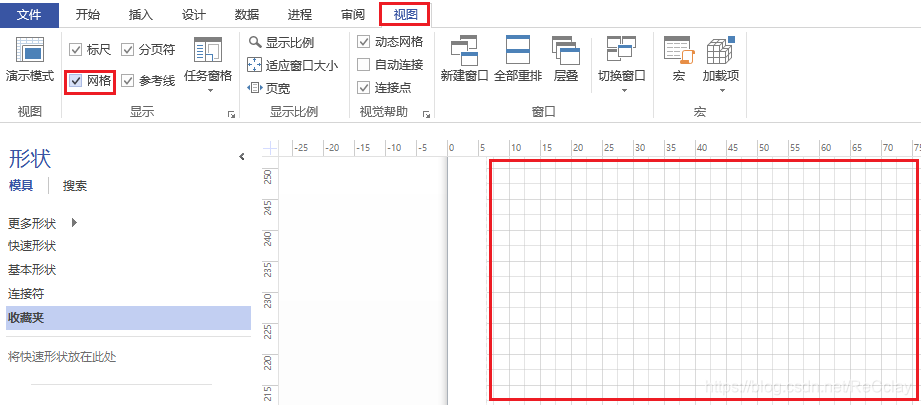

网格打开与关闭：`视图 -> 网格`

在这里插入图片描述

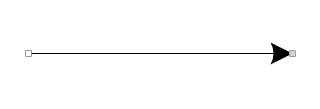

线条添加箭头

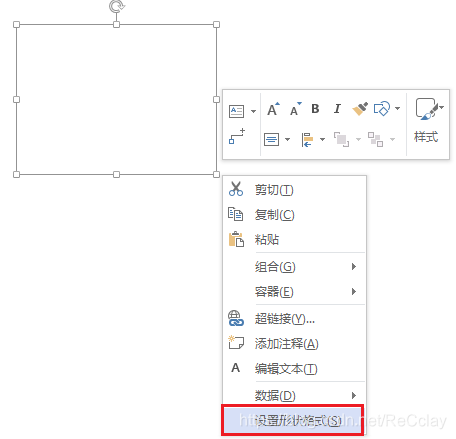

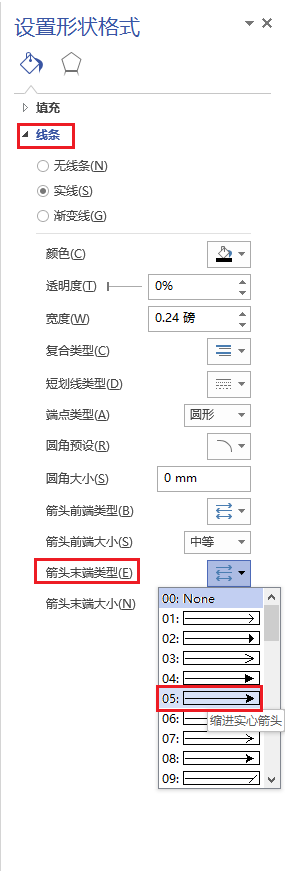

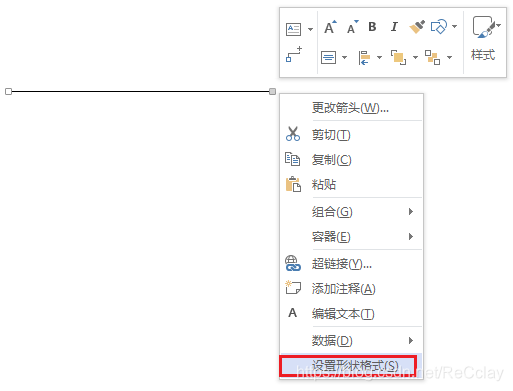

选中线条后右击，选中“设置形状格式”

在这里插入图片描述

在这里插入图片描述

调整线宽也是同理，设置上图中的“宽度”选项即可！

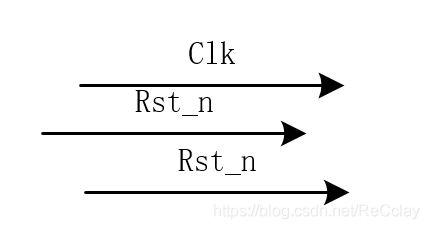

线条添加字符，设置距离

双击线条，即可弹出一个文本输入框，输入相应字符即可。

在这里插入图片描述

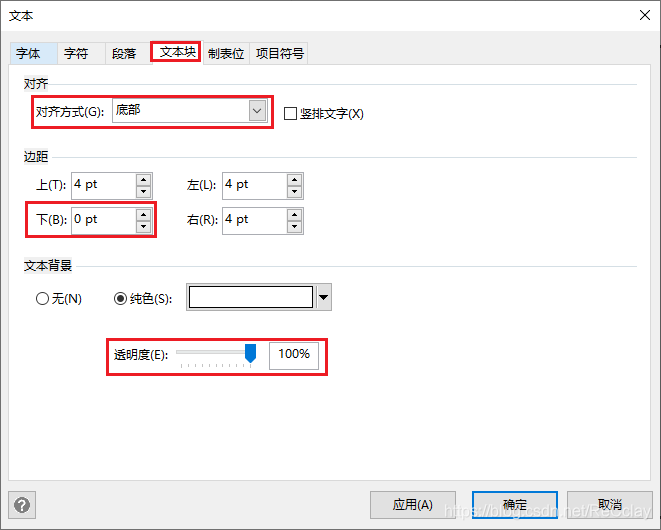

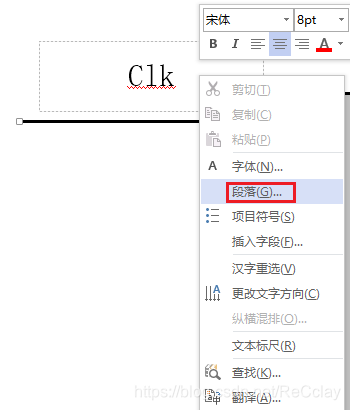

此时字符距离线条比较远，想要设置更近的话，还是先双击字符，弹出文本框，文本框空白处右击选中选中“段落”

在这里插入图片描述

在这里插入图片描述

注意：设置透明度100%，这样不会覆盖其他形状！

在这里插入图片描述

形状背景色更改

首先选中形状，然后右击选择“设置形状格式”
在这里插入图片描述

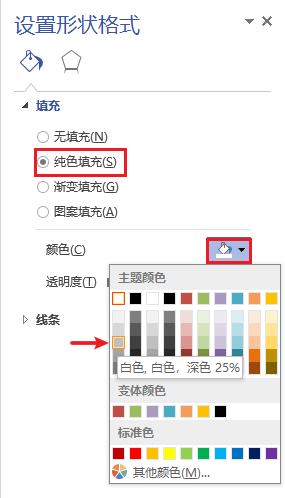

填充上合适的颜色即可
在这里插入图片描述

效果如下图：
在这里插入图片描述

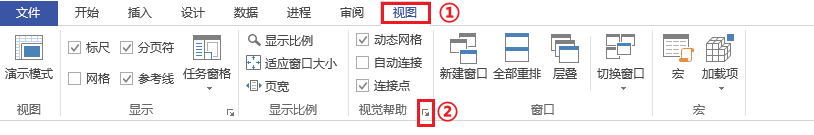

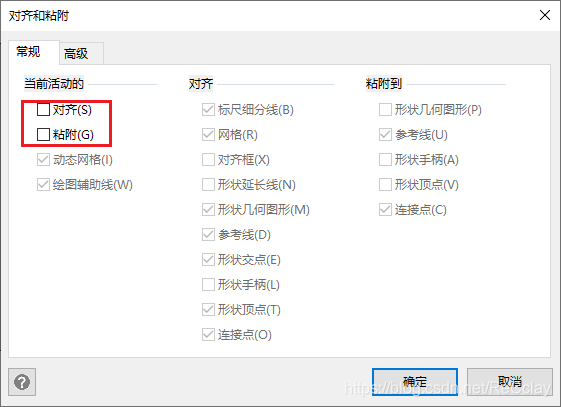

取消线条自动对齐到中心的设置

在这里插入图片描述

取消勾选“对齐”和“粘附”即可！
在这里插入图片描述

多个线条设置间隔相等，左/右对齐

首先选中多个线条

在这里插入图片描述

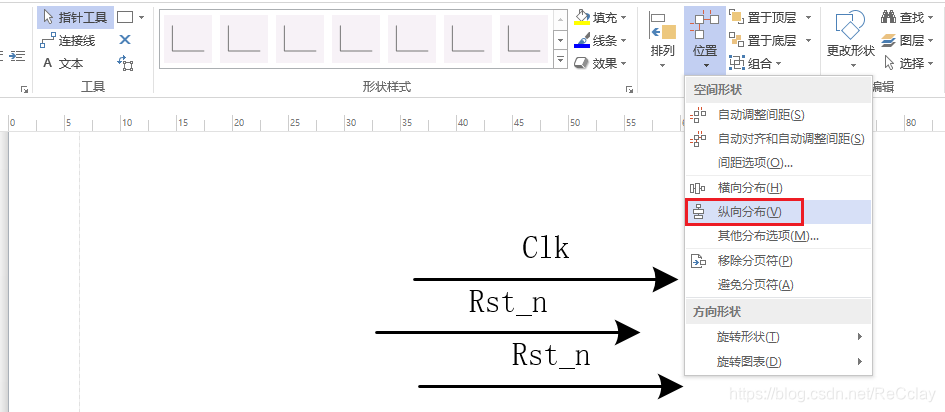

接着在菜单栏的“位置”选项卡下选择“纵向分布”

在这里插入图片描述

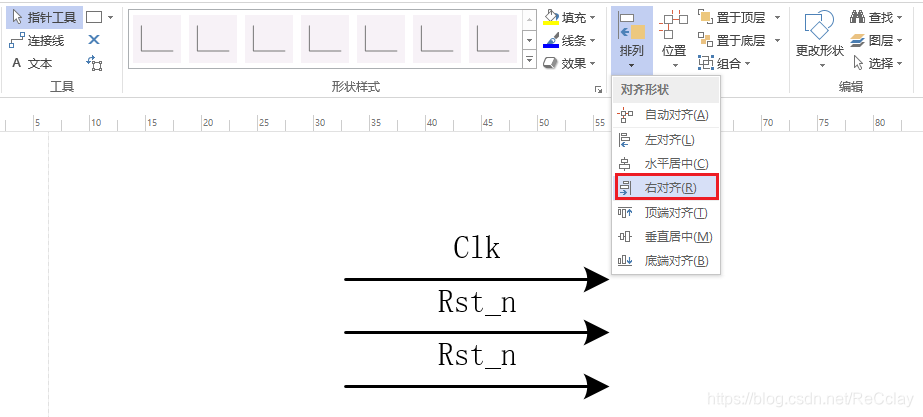

最后，在“排列”选项卡下选择“右对齐”

在这里插入图片描述

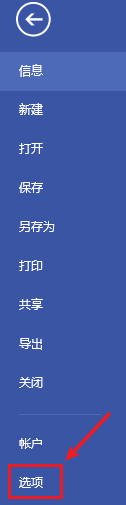

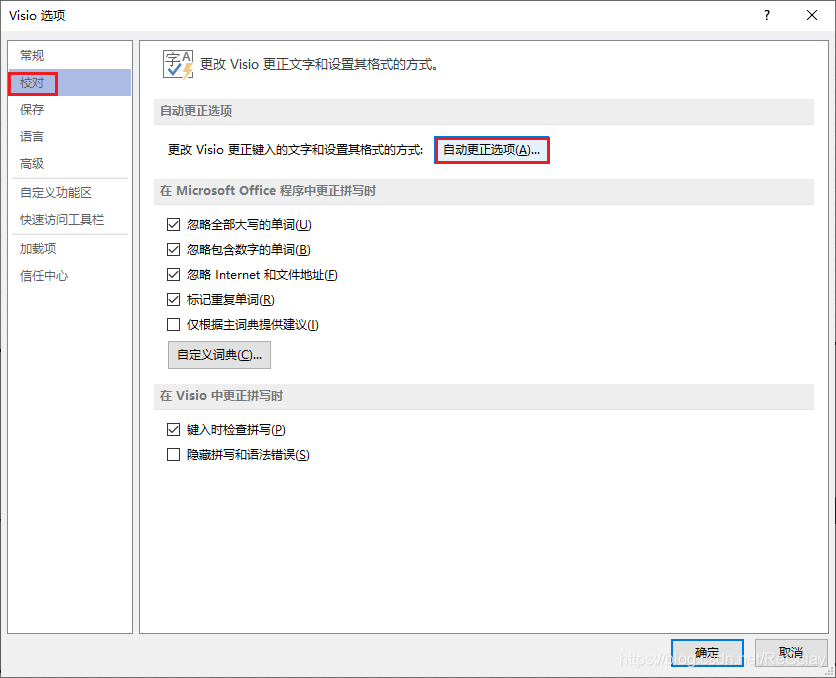

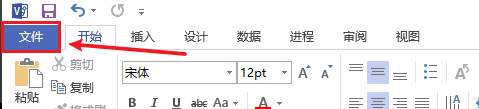

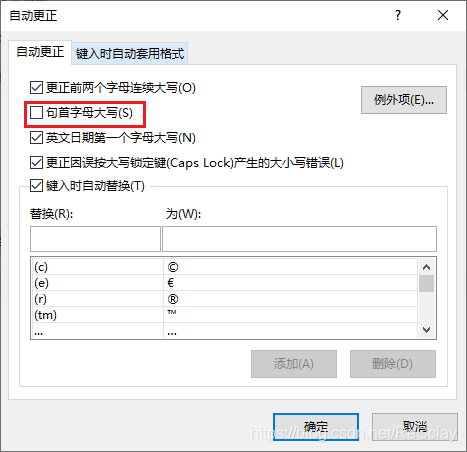

visio取消首字母自动大写

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

整体操作波形（复制、整体移动/整体细微移动、整体添加箭头/整体调整间距）

复制：按 ctrl 拖曳要复制的波形。
整体移动/整体细微移动：全选波形后，按“↑/↓/←/→”方向键可整体移动波形；按下shift后，再按“↑/↓/←/→”方向键可整体细微移动波形。
整体添加箭头/整体调整间距：全选波形后，进行与单个波形同样的操作即可。

参考

Visio画图
