FPGA中的I/O单元按组分类为Bank，每个Bank支持不同的I/O标准，由接口电压VCCO决定。Bank数量多提供灵活性，适应不同电气标准，相同电平端口才能连接。例如Xilinx的FPGA可能有22个Bank，方便复杂系统中电源电压配置。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

可编程 输入/输出单元 简称I/O单元，是芯片与外界电路的接口部分，完成不同电气特性下对 输入/输出 信号的驱动与匹配要求。FPGA内的 I/O 按组分类，每组都能够独立地支持不同的I/O标准。通过软件的灵活配置，可适配不同的电气标准与I/O物理特性，可以调整驱动电流的大小，可以改变上、下拉电阻。

为了便于管理和适应多种电器标准，FPGA的IO被划分为若干个组（bank），每个bank的接口标准由其接口电压VCCO决定，一个bank只能有一种VCCO，但不同bank的VCCO可以不同，只有相同电气标准的端口才能连接在一起。

例如xilinx的高端fpga，能分为22甚至更多个bank，这么做主要是为了提高灵活性。因为fpga的io支持2.5V 3.3v等等种类电平输入输出为了获得这些IO电平，就需要在对应bank的供电引脚输入对应的电源电压这样在一些复杂的系统中非常实用。

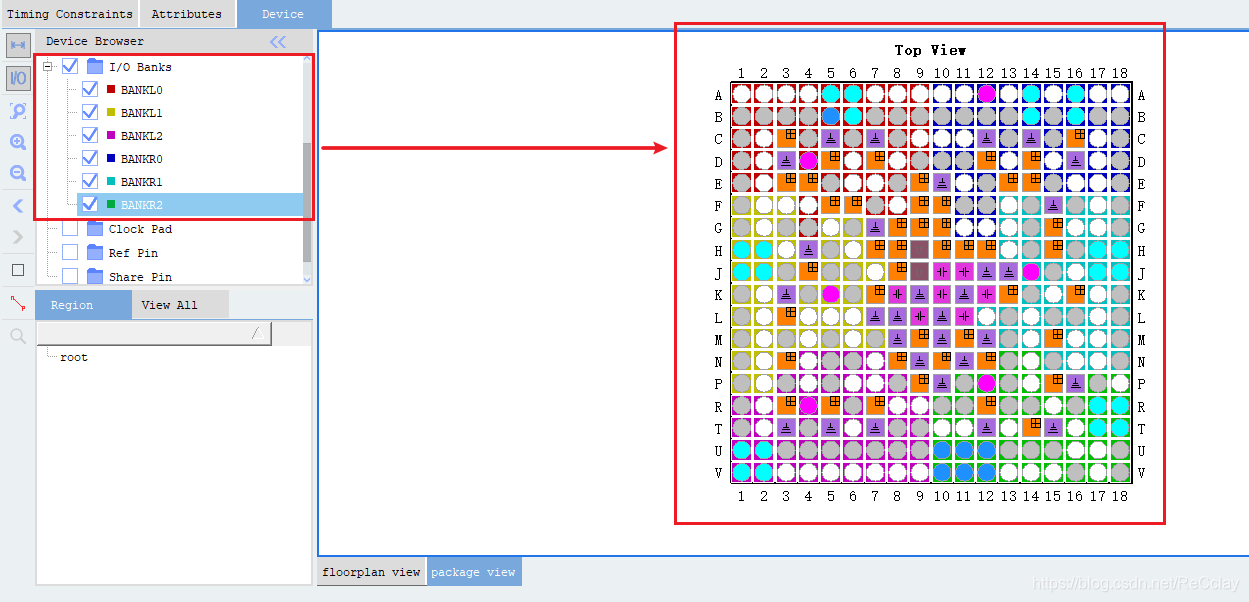

以PGL22G为例，该FPGA有6个BANK，如下图所示：

在这里插入图片描述

参考
