【SoC FPGA学习】九、为新添加的 UART 外设编写应用程序

一、更新hps_0.h文件

我们是在 FPGA 侧添加的uart外设，对应的需要更新这些外设的硬件信息。详细介绍可参考《SoC FPGA学习】五、基于虚拟地址映射的 Linux 硬件编程，在已有工程上实现按键与LED的联动》中的4.2小节，这里直接操作。

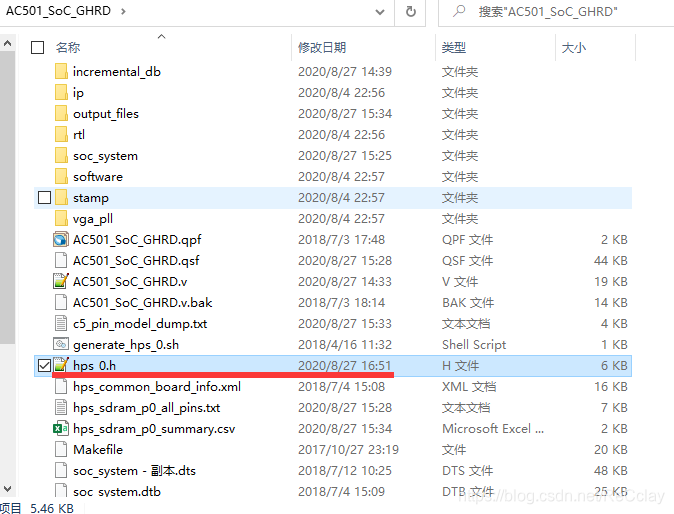

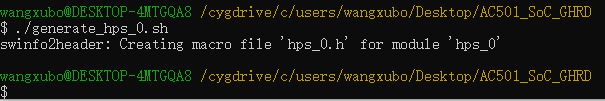

打开 SoC EDS Command Shell，使用 cd 命令切换到对应的 Quartus 工程目录下（即GHRD工程目录），最后在其中输入./generate_hps_0.sh命令以执行 hps_0.h 文件生成脚本，即可在工程目录下生成或更新名为 hps_0.h 的头文件，如下图。

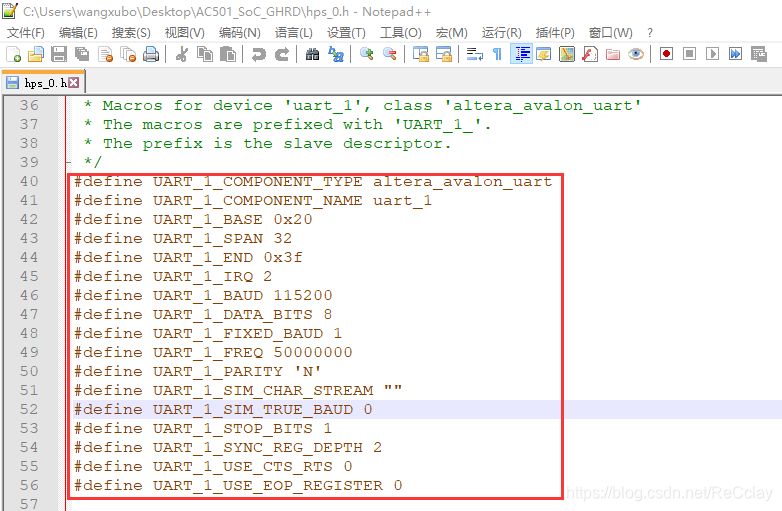

不放心的话，可以打开hps_0.h文件看看其中是够包含uart1相关内容，我的如下图所示

二、编写应用程序

2.1、复制原有uart工程

具体可参考《【SoC FPGA学习】五、基于虚拟地址映射的 Linux 硬件编程，在已有工程上实现按键与LED的联动》的3.2小节。

2.2、替换hps_0.h文件

2.3、修改应用程序

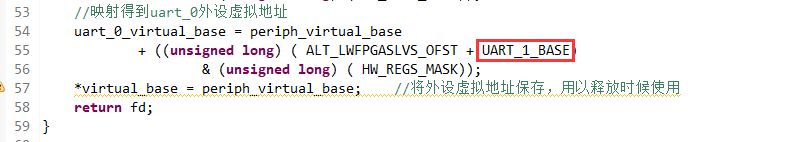

将mian.c中第55行的UART_0_BASE替换成UART_1_BASE。【当然，你可以程序中的其他uart_0变量替换成uart_1更直观，但是最主要的是UART_1_BASE！】

而后编译运行，拷贝可执行文件到开发板。

2.4、测试

具体参考《【SoC FPGA学习】六、基于虚拟地址映射的 UART 编程应用》中的3.9小节

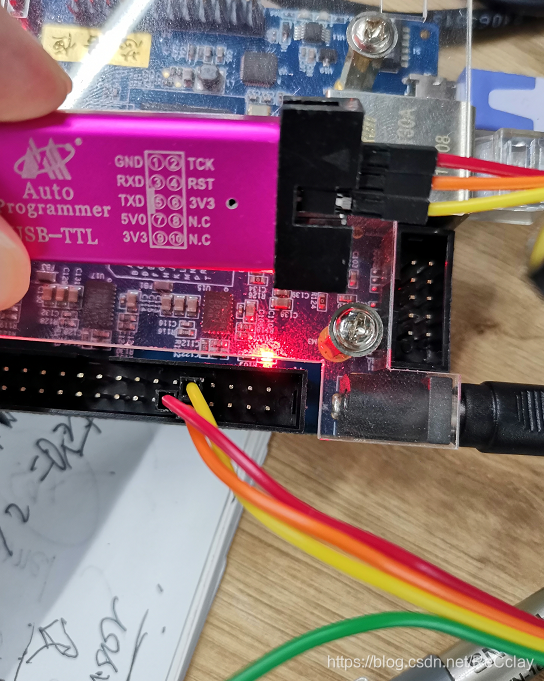

接线如下

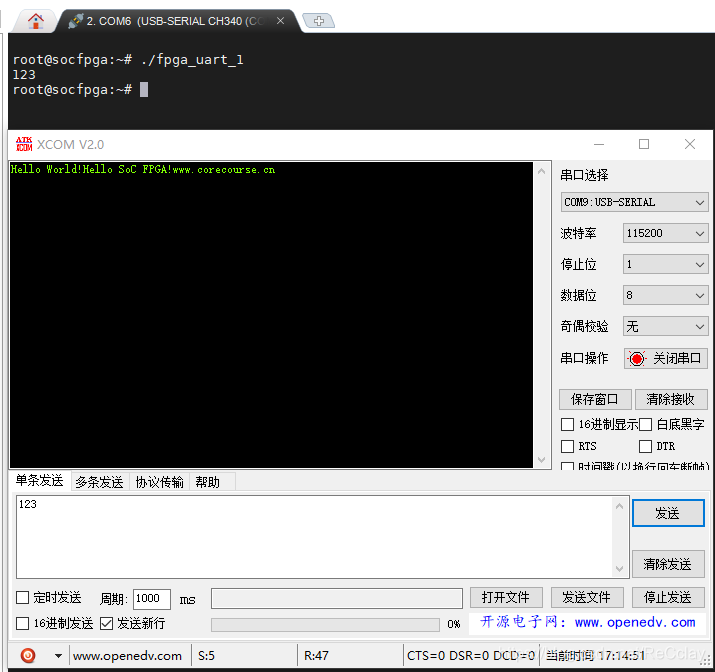

最终测试结果如下，说明添加的UART_1外设成功了！
