Unity基础——组件Transform，Mesh—filter和Mesh—Renderer详解

1. Transform 组件

功能

  Transform 组件是每个游戏对象（GameObject）都自带的基础组件，它定义了游戏对象在三维空间中的位置、旋转和缩放信息，决定了游戏对象在场景中的基本状态和空间关系。所有的游戏对象都需要通过 Transform 组件来确定其在场景中的位置和姿态。

属性

• Position（位置）：
  • 类型：Vector3。
  • 描述：表示游戏对象在世界坐标系或父对象坐标系中的位置。分别对应 X、Y、Z 轴的坐标值，通过修改这些值可以精确地移动游戏对象到场景中的特定位置。

• Rotation（旋转）：
  • 类型：Quaternion（在 Inspector 面板中以欧拉角 Vector3 显示，单位为度）。
  • 描述：描述游戏对象绕 X、Y、Z 轴的旋转角度。通过改变旋转值，可以让游戏对象以不同的方向呈现。

• Scale（缩放）：
  • 类型：Vector3。
  • 描述：用于调整游戏对象在 X、Y、Z 轴上的大小比例。值为 1 表示原始大小，大于 1 会放大，小于 1 会缩小。

使用方法

using UnityEngine;

public class TransformExample : MonoBehaviour
{
    void Start()
    {
        // 获取当前游戏对象的 Transform 组件
        Transform myTransform = transform;

        // 设置位置
        myTransform.position = new Vector3(1f, 2f, 3f);

        // 设置旋转
        myTransform.rotation = Quaternion.Euler(0f, 45f, 0f);

        // 设置缩放
        myTransform.localScale = new Vector3(2f, 2f, 2f);
    }
}

---

2. Mesh Filter 组件

功能

  Mesh Filter 组件主要用于指定游戏对象所使用的网格（Mesh）数据。网格数据定义了游戏对象的几何形状，包括顶点、三角形、法线等信息。简单来说，它就像是一个 “形状模板”，告诉 Unity 这个游戏对象应该是什么样子的。

属性

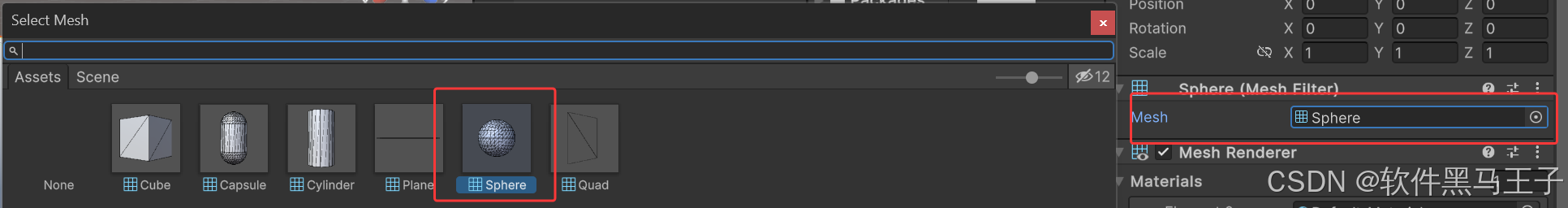

• Mesh：
  • 类型：Mesh。
  • 描述：这是 Mesh Filter 组件的核心属性，用于指定游戏对象所使用的网格。你可以将一个预制好的网格资源赋值给它，这样游戏对象就会呈现出该网格所定义的形状。

使用方法

using UnityEngine;

public class MeshFilterExample : MonoBehaviour
{
    public Mesh customMesh;

    void Start()
    {
        // 获取 Mesh Filter 组件
        MeshFilter meshFilter = GetComponent<MeshFilter>();

        // 检查组件是否存在
        if (meshFilter != null)
        {
            // 为 Mesh Filter 组件指定网格
            meshFilter.mesh = customMesh;
        }
    }
}

---

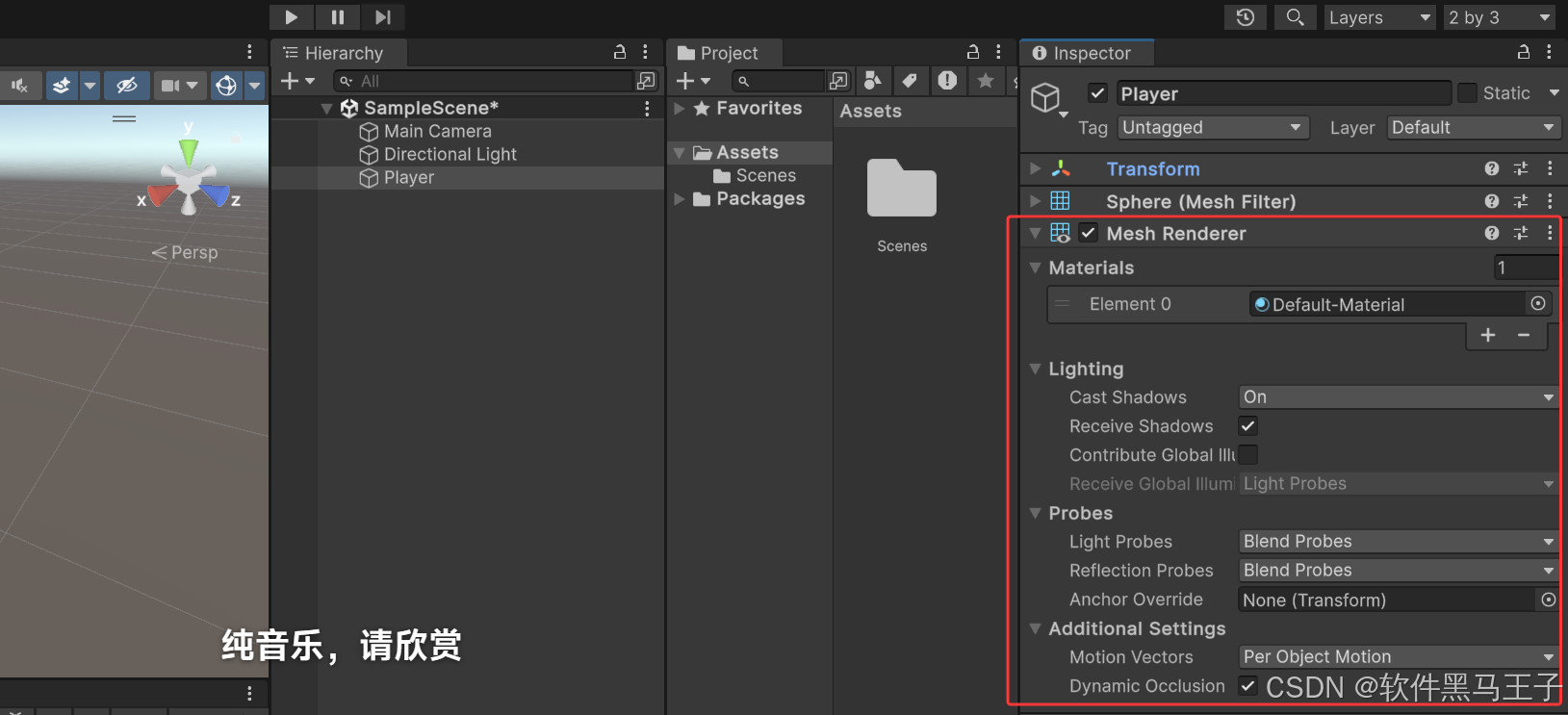

3. Mesh Renderer 组件

功能

  Mesh Renderer 组件的主要功能是将 Mesh Filter 提供的网格数据渲染到屏幕上。它负责处理光照、材质、阴影等渲染相关的设置，让游戏对象能够在场景中以可视化的形式呈现出来。可以把它看作是一个 “画家”，根据网格形状和材质信息将游戏对象绘制到屏幕上。

属性

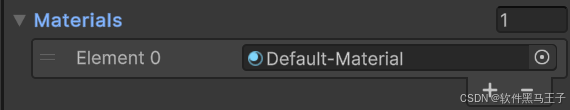

Materials（材质）

• Element 0：表示材质元素列表中的第一个元素。
• Default-Material：当前选择的默认材质，点击旁边的圆形图标可以打开材质选择窗口，“+” 和 “-” 按钮用于添加或删除材质元素。

Lighting（光照）

• Cast Shadows：设置对象是否投射阴影，当前选项为 “On”，即开启投射阴影。
• Receive Shadows：勾选表示对象可以接收其他对象投射的阴影。
• Contribute Global ：关于全局光照贡献的设置，用于控制对象对全局光照的影响。
• Receive Global Illumi：当前选择为 “Light Probes”，意味着对象通过光照探头接收全局光照。

Probes（探头）

• Light Probes：设置为 “Blend Probes”，表示使用混合光照探头来计算对象的光照效果。
• Reflection Probes：设置为 “Blend Probes”，即使用混合反射探头来处理对象的反射效果。
• Anchor Override：当前设置为 “None (Transform)”，可以指定一个变换对象来覆盖探头的锚点位置。

Additional Settings（额外设置）

• Motion Vectors：设置为 “Per Object Motion”，用于控制对象运动矢量的计算方式，有助于在动画或移动对象时实现更准确的渲染效果。
• Dynamic Occlusion：勾选表示启用动态遮挡功能，可提高场景的渲染效率和真实性。

使用方法

using UnityEngine;

public class MeshRendererExample : MonoBehaviour
{
    public Material customMaterial;

    void Start()
    {
        // 获取 Mesh Renderer 组件
        MeshRenderer meshRenderer = GetComponent<MeshRenderer>();

        // 检查组件是否存在
        if (meshRenderer != null)
        {
            // 设置材质
            meshRenderer.material = customMaterial;

            // 启用投射阴影
            meshRenderer.shadowCastingMode = UnityEngine.Rendering.ShadowCastingMode.On;

            // 启用接收阴影
            meshRenderer.receiveShadows = true;
        }
    }
}



---

4.综合使用示例

     以下是一个简单的示例，展示如何综合使用这三个组件创建一个具有特定位置、旋转、缩放，并且使用自定义网格和材质的游戏对象：

using UnityEngine;

public class CombinedExample : MonoBehaviour
{
    public Mesh customMesh;
    public Material customMaterial;

    void Start()
    {
        // 设置 Transform 组件
        transform.position = new Vector3(0f, 0f, 0f);
        transform.rotation = Quaternion.Euler(0f, 45f, 0f);
        transform.localScale = new Vector3(2f, 2f, 2f);

        // 设置 Mesh Filter 组件
        MeshFilter meshFilter = GetComponent<MeshFilter>();
        if (meshFilter != null)
        {
            meshFilter.mesh = customMesh;
        }

        // 设置 Mesh Renderer 组件
        MeshRenderer meshRenderer = GetComponent<MeshRenderer>();
        if (meshRenderer != null)
        {
            meshRenderer.material = customMaterial;
        }
    }
}

        在这个示例中，我们首先设置了游戏对象的 Transform 组件，确定其位置、旋转和缩放。然后，通过 Mesh Filter 组件指定了自定义的网格，最后使用 Mesh Renderer 组件为游戏对象应用了自定义的材质。这样，游戏对象就会以我们期望的形状和外观出现在场景中。

---

5.结语

        综上所述，Transform、Mesh Filter 和 Mesh Renderer 组件在 Unity 2023 开发中扮演着举足轻重的角色。Transform 组件为游戏对象搭建了空间框架，让物体能够在场景中精准定位和灵活变换姿态；Mesh Filter 组件为物体赋予了具体的形状，使其具有了独特的几何特征；Mesh Renderer 组件则为物体增添了绚丽的外观，使其在游戏世界中栩栩如生。通过合理运用这些组件的属性和功能，开发者能够创建出丰富多彩、形态各异的游戏物体，构建出引人入胜的游戏场景。
