图的遍历|深度优先搜索|广度优先搜索(C)

图的基本操作

图的基本操作是独立于图的存储结构的。而对于不同的存储方式，操作算法的具体实现会有着不同的性能。在设计具体算法的实现时，应考虑采用何种存储方式的算法效率会更高。
图的基本操作主要包括（仅抽象地考虑，所以忽略各变量的类型）：

Adjacent(G, x, y);       // 判断图G是否存在边<x,y>或(x,y)
Neighbors(G, x);         // 列出图G中与节点x邻接的边
InsertVertex(G, x);      // 在图G中插入顶点x
DeleteVertex(G, x);      // 在图G中删除顶点x
AddEdge(G, x, y);        // 若无向边(x,y)或有向边<x,y>不存在，则向图G中添加该边
RemoveEdge(G, x, y);     // 若无向边(x,y)或有向边<x,y>存在，则从图G中删除该边
FirstNeighbor(G, x);     // 求图G中顶点x的第一个邻接点，若有则返回顶点号，若x没有邻接点或图中不存在x，则返回-1
NextNeighbor(G, x, y);   // 假设图G中顶点y是顶点x的一个邻接点，返回除y外顶点x的下一个邻接点的顶点号，若y是x的最后一个邻接点，则返回-1
Get_edge_value(G, x, y);    // 获取图G中边(x,y)或<x,y>对应的权值
Set_edge_value(G, x, y, v); // 设置图G中边(x,y)或<x,y>对应的权值为v

图的遍历

图的遍历是指从图中的某一顶点出发，按照某种搜索方法沿着图中的边对图中的所有顶点访问一次，且仅访问一次。
注意到树是一种特殊的图，所以树的遍历实际上也可视为一种特殊的图的遍历。图的遍历算法是求解图的连通性问题、拓扑排序和求关键路径等算法的基础。
图的遍历比树的遍历要复杂得多，因为图的任意一个顶点都可能和其余的顶点相邻接，所以在访问某个顶点后，可能沿着某条路径搜索又回到该顶点。
为避免同一顶点被访问多次，在遍历图的过程中，必须记下每个已访问过的顶点，为此可以设一个辅助数组visited[]来标记顶点是否被访问过。
图的遍历算法主要有两种：广度优先搜索和深度优先搜索。

广度优先搜索

广度优先搜索（Breadth-First-Search,BFS）类似于二叉树的层序遍历算法。
基本思想是：

1. 首先访问起始顶点v，接着由v出发，依次访问的各个未访问过的邻接顶点$w_1,w_2,\dots ,w_i$，然后依次访问$w_1,w_2,\dots ,w_i$;的所有未被访问过的邻接顶点；
2. 再从这些访问过的顶点出发，访问它们所有未被访问过的邻接顶点，直至图中所有顶点都被访问过为止。
3. 若此时图中尚有顶点未被访问，则另选图中一个未曾被访问的顶点作为始点，重复上述过程，直至图中所有顶点都被访问到为止。
   Dijkstra单源最短路径算法和Prim最小生成树算法也应用了类似的思想。
   换句话说，广度优先搜索遍历图的过程是以v为起始点，由近至远依次访问和v有路径相通且路径长度为1，2…的顶点。
   广度优先搜索是一种分层的查找过程，每向前走一步可能访问一批顶点，不像深度优先搜索那样有往回退的情况，因此它不是一个递归的算法。
   为了实现逐层的访问，算法必须借助一个辅助队列，以记忆正在访问的顶点的下一层顶点。

伪代码

bool visited[maxVertexNum];         // 访问标记数组
void BFSTraverse(Graph G)           // 对图G进行广度优先遍历
{
	for(i = 0; i < G.vexnum; ++i)
	{
		// 访问标记数组初始化
		visited[i] = false;
	}
	// 初始化辅助队列Q
	InitQueue(Q);
	// 从0号顶点开始遍历
	for(i = 0; i < G.vexnum; ++i)
	{
		// 对每个连通分量调用一次BFS()
		if (!visited[i])
			// 若vi未访问过，从vi开始调用BFS()
			BFS(G, i);
	}
}

    0 —— 1
    |    |
    2    3

• 顶点：0, 1, 2, 3
• 边：(0, 1), (0, 2), (1, 3)

1. 初始化：
   visited[] = {false, false, false, false}。
   队列初始化为空。
2. 开始遍历：
   从顶点 0 开始，因为 visited[0] == false。
   将 0 入队，访问 0。
3. BFS 遍历：
   访问 0 的邻接顶点 1 和 2，并将它们入队：

   visited[] = {true, true, true, false}
   Queue: [1, 2]


   出队顶点 1，访问 1 的邻接顶点 3，并将 3 入队：

   visited[] = {true, true, true, true}
   Queue: [2, 3]


   出队顶点 2，发现它没有未访问的邻接顶点。
   出队顶点 3，发现它没有未访问的邻接顶点。
4. 完成第一个连通分量：
   此时队列为空，连通分量遍历完成。
5. 继续检查其他顶点：
   visited[] = {true, true, true, true}，所有顶点已访问，无需再调用 BFS()。

邻接表广度优先搜索

void BFS(ALGrapg G, int i)
{
	// 访问初始顶点i
	visit(i);
	// 对i做已访问标记
	visited[i] = true;
	// 顶点i入队
	EnQueue(Q, i);
	while (!QueEmpty(Q))
	{
		// 队首顶点v出队
		DeQueue(Q, v);
		// 检测v的所有邻接点
		for (p = G.vertices[v].firstarc; p; p = p->nextarc)
		{
			w = p->adjvex;
			if (visited[w] == false)
			{
				// w为v的尚未访问的邻接点，访问w
				visit(w);
				// 对w做已访问标记
				visited[w] = true;
				// 顶点w入队
				EnQueue(Q, w);
			}
		}
	}
}

初始操作：
访问起始顶点 i。
标记 i 为已访问，并将其入队。
进入队列循环：
当队列不空时，执行以下操作：
1. 队首顶点 v 出队。
2. 遍历 v 的所有邻接点。
对于每个邻接点 w：
如果 w 未被访问，则执行：
1. 访问 w
2. 标记 w 为已访问
3. 将 w 入队。
终止条件：
当队列为空时，广度优先搜索结束。

邻接矩阵广度优先搜索

void BFS(MGraph G, int i)
{
	// 访问初始节点i
	visit(i);
	// 对i做已访问标记
	visited[i] = true;
	// 顶点i入队
	EnQueue(Q, i);
	while (!QueEmpty(Q))
	{
		// 队首顶点v出队
		DeQueue(Q, v);
		// 检测v的所有邻接点
		for (w = 0; w < G.vexnum; w++)
		{
			if (visited[w] == false && G.edge[v][w] == 1)
			{
				// w为v的尚未访问的邻接点，访问w
				visit(w);
				// 对w做已访问的标记
				visited[w] = true;
				// 顶点w入队
				EnQueue(Q, w);
			}
		}
	}
}

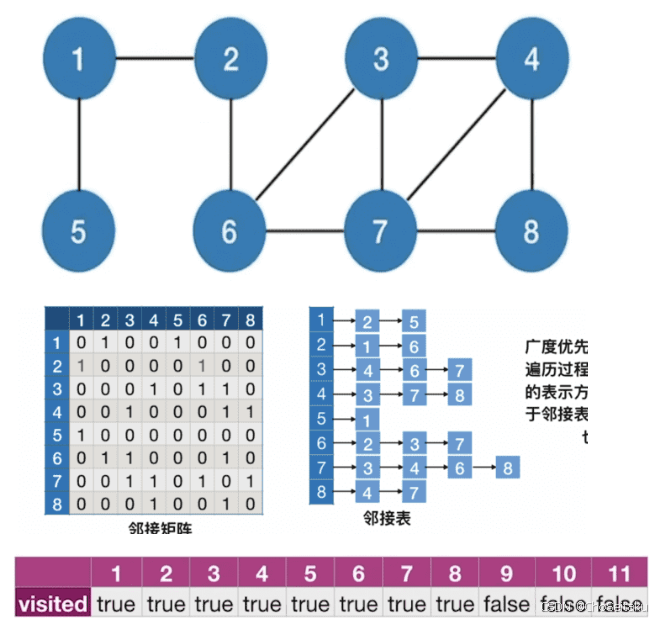

辅助数组visited[]标志顶点是否被访问过，其初始状态为FALSE。在图的遍历过程中，一旦某个顶点v被访问，就立即置visited[i]为TRUE，防止它被多次访问。

深度优先搜索

与广度优先搜索不同，深度优先搜索（Depth-First-Search，DFS）类似于树的先序遍历。
如其名称中所暗含的意思一样，这种搜索算法所遵循的策略是尽可能“深”地搜索一个图。
它的基本思想如下：

1. 首先访问图中某一起始顶点v，然后由v出发，访问与v邻接且未被访问的任意一个顶点$w_1$，再访问与w邻接且未被访问的任意一个顶点$w_2$…
2. 重复上述过程。
3. 当不能再继续向下访问时，依次退回到最近被访问的顶点，若它还有邻接顶点未被访问过，则从该点开始继续上述搜索过程，直至图中所有顶点均被访问过为止。

bool visited[maxVertexNum];        // 访问标记数组
void DFSTraverse(Graph G)          // 对图G进行深度优先遍历
{
	for (i = 0; i < G.vexnum; i++)
		// 初始化已访问标记数组
		visited[i] = false;
	for (i = 0; i < G.vexnum; i++) // 从v0开始遍历
		// 对尚未访问过的顶点调用DFS()
		if (!visited[i])
			DFS(G, i);
}

初始化访问标记数组：
遍历所有顶点，将 visited[] 数组初始化为 false，表示所有顶点都尚未访问。
开始遍历：
遍历所有顶点，对于每个未被访问的顶点i，调用 DFS(G, i) 进行深度优先搜索。

邻接表深度优先搜索

void DFS(ALGraph G, int i)
{
	// 访问初始顶点i
	visit(i);
	// 对i做已访问标记
	visited[i] = true;
	// 检查i的所有邻接点
	for (p = G.vertices[i].firstarc; p; p->nextarc)
	{
		// 获取邻接点 j
		j = p->adjvex;
		// 如果邻接点 j 未被访问
		if (visited[j] == false)
			// j为i的尚未访问的邻接点，递归访问j
			DFS(G, j);
	}
}

访问当前顶点 i：调用 visit(i) 进行访问操作，例如打印顶点编号。
标记已访问：visited[i] = true，确保不会重复访问当前顶点。
遍历所有邻接点：
使用 for 循环遍历顶点i的邻接点列表，依次访问所有邻接点。
对每个尚未访问的邻接点j，递归调用 DFS(G, j)，继续深度搜索。
递归结束条件：当邻接点全部遍历完毕，返回上一层调用。

0 - 1
|   |
2   3

顶点  邻接表
 0    → 1 → 2
 1    → 0 → 3
 2    → 0
 3    → 1

初始状态

• visited[] = {false, false, false, false}。

DFS(G, 0)：

1. 访问顶点 0：visit(0) → 标记 visited[0] = true。
2. 遍历邻接点：
   • j=1：visited[1] = false，递归调用 DFS(G, 1)。

DFS(G, 1)：

1. 访问顶点 1：visit(1) → 标记 visited[1] = true。
2. 遍历邻接点：
   • j=0：visited[0] = true，跳过。
   • j=3：visited[3] = false，递归调用 DFS(G, 3)。

DFS(G, 3)：

1. 访问顶点 3：visit(3) → 标记 visited[3] = true。
2. 遍历邻接点：
   • j=1：visited[1] = true，跳过。
     回溯到 DFS(G, 0)，继续遍历 0 的邻接点：

• j=2：visited[2] = false，递归调用 DFS(G, 2)。

DFS(G, 2)：

1. 访问顶点 2：visit(2) → 标记 visited[2] = true。
2. 遍历邻接点：
   • j=0：visited[0] = true，跳过。

0 → 1 → 3 → 2

邻接矩阵深度优先搜索

void DFS(MGraph G, int i)
{
	// 访问初始顶点i
	visit(i);
	// 对i做已访问标记
	visited[i] = true;
	// 检测i的所有邻接点
	for (j = 0; j < G.vexnum; j++)
	{
		if (visited[j] == false && G.edge[i][j] == 1)
			// j为i尚未访问过的邻接点，递归访问j
			DFS(G, j);
	}
}

• 访问当前顶点 i：
  • visit(i) 对顶点 i 执行访问操作，例如输出顶点编号。
  • 标记 visited[i] = true，防止重复访问。
• 检测所有邻接点：
  • 使用 for 循环遍历顶点j（0 到 G.vexnum-1）。
  • 如果 G.edge[i][j] == 1（表示 i 和 j 有一条边）且 j 未访问：
    • 递归调用 DFS(G, j)，继续访问顶点 j。
• 递归结束条件：
  • 遍历完 i 的所有邻接点后，返回上一层递归调用。

  0 1 2 3
0 1 1 1 0
1 1 1 0 1
2 1 0 1 0
3 0 1 0 1

初始状态

• visited[] = {false, false, false, false}。
• 从顶点 0 开始调用 DFS(G, 0)。

步骤 1：DFS(G, 0)

• 访问 0，visited[0] = true。
• 遍历邻接点：
  • j=1：G.edge[0][1] == 1 且 visited[1] == false。
    • 递归调用 DFS(G, 1)。

步骤 2：DFS(G, 1)

• 访问 1，visited[1] = true。
• 遍历邻接点：
  • j=0：visited[0] == true，跳过。
  • j=3：G.edge[1][3] == 1 且 visited[3] == false。
    • 递归调用 DFS(G, 3)。

步骤 3：DFS(G, 3)

• 访问 3，visited[3] = true。
• 遍历邻接点：
  • j=1：visited[1] == true，跳过。
• 返回 DFS(G, 1)。
  回到 DFS(G, 0)：
• j=2：G.edge[0][2] == 1 且 visited[2] == false。
  • 递归调用 DFS(G, 2)。

步骤 4：DFS(G, 2)

• 访问 2，visited[2] = true。
• 遍历邻接点：
  • j=0：visited[0] == true，跳过。
• 返回 DFS(G, 0)。
