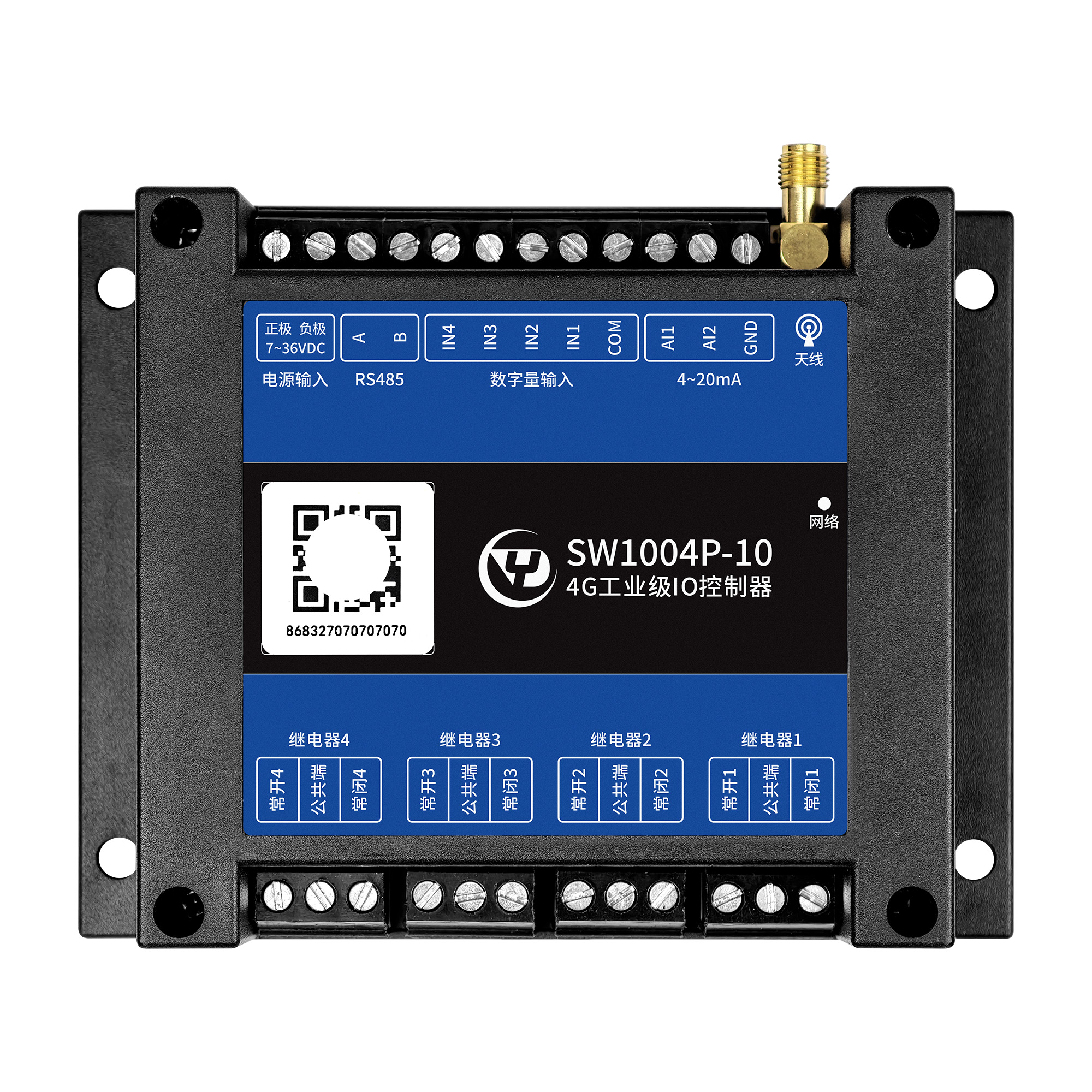

【银尔达4G DTU边缘计算网关】YED-SW1004P-10

1. 简介

YED-SW1004P-10版本适合设备控制，状态检测，传感器数据采集等通过4G网络与服务器通讯的场景，具体功能特点如下

1) 支持宽输入电压范围7~36VDC，支持供电电压采集；

2) 支持导轨安装和定位孔安装，外壳阻燃材料；

3) 支持接触放电±8KV，空气放电±15KV；

4) 工作环境为-35℃~75℃；

5) 支持4路250V/10A继电器控制；

6) 支持4路干接点开关量输入检测；

7) 支持1路RS485功能；

8) 支持1路RTC本地时钟；

9) 支持2路4-20ma电流采集；

10) 支持硬件看门狗，运行稳定不死机；

11)支持银尔达DTU透传固件，支持TCP、UDP、MQTT、HTTP、Websocket,阿里云IOT 、腾讯IOT、OneNet，华为IOT，电信云，涂鸦云、ThingsCloud等平台；

12) 支持标签logo定制服务；

13) 支持二次开发定制;

14)支持SSL证书加密TCPS/MQTTS/HTTPS 协议；

15)支持给用户设备进行固件升级。

2. 产品规格

2.1、硬件参数

功能事项		详细说明
4G模块	网络标准	Cat1 4G全网通，支持中国移动、联通、电信
	网络频段	LTE-FDD:B1/B3/B5/B8 LTE-TDD:B34/B38/B39/B40/B41
电源参数		7~36VDC，10W电源，支持供电电压采集
工作环境	工作温度	-35℃ ~+75℃
	工作湿度	5%~95%RH(无凝露)
RS485串口	1路	1200-230400；数据位:8、7 ；停止位：1、2；校验位：奇、偶、无校验
RTC	支持	能正常设置和读取RTC时间
输入	4路	光耦隔离，干接点输入
输出	4路	继电器，220AVC 10A/30DVC 10A
ADC	2路	默认支持0~20ma电流采集 可以修改电阻切换电压采集
硬件看门狗	支持	外部硬件看门狗
尺寸		115*90*40mm
安装方式		35mm导轨安装和M3螺丝安装

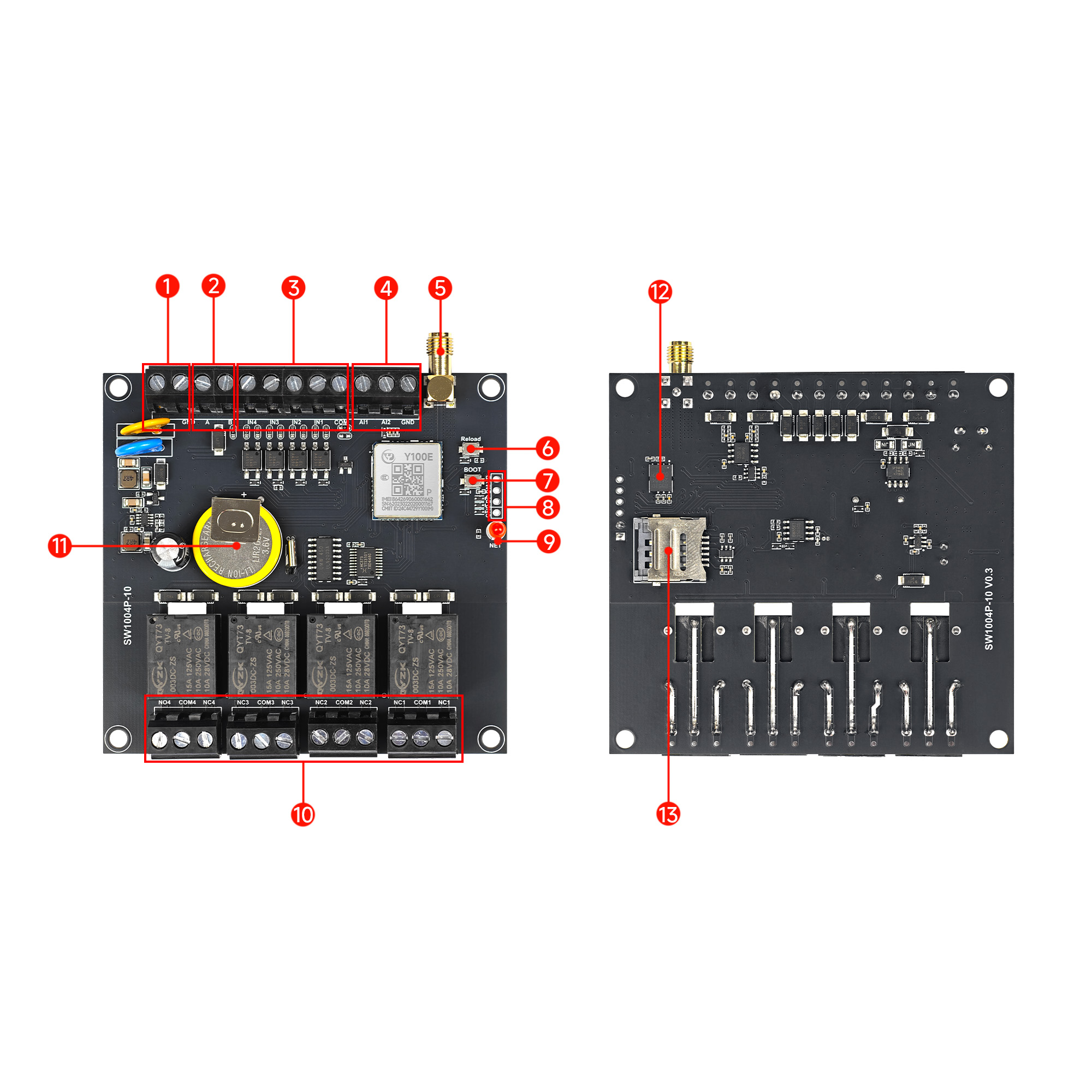

2.2、硬件资源介绍

编号	标识	功能	说明
1	VIN GND	供电电源	7~36VDC(直流)，10W电源
2	A/B	RS485串口	RS485串口
3	IN1-IN4 COM	干接点输入	COM与IN 导通，触发输入，COM的电压等于输入电压
4	AI1/AI2 GND		默认采集0-20ma电流 可以通过修改电阻，切换电压采集
5	４G天线		SMA接口
6	Reload		长按7秒，恢复出厂设置
7	BOOT		与USB配合用来升级
8	USB		固件升级或调试日志
9	NET		系统指示灯
10	继电器1-4	继电器	默认COM（公共端）与NC(常闭)导通/打开后COM与NO（常开）导通 220VAC 10A /30VDC 10A
11	RTC		RTC时钟
12	内置SIM卡		无外置卡的时候使用
13	外置SIM卡		翻盖卡槽，中卡，优先使用

２.３、硬件尺寸

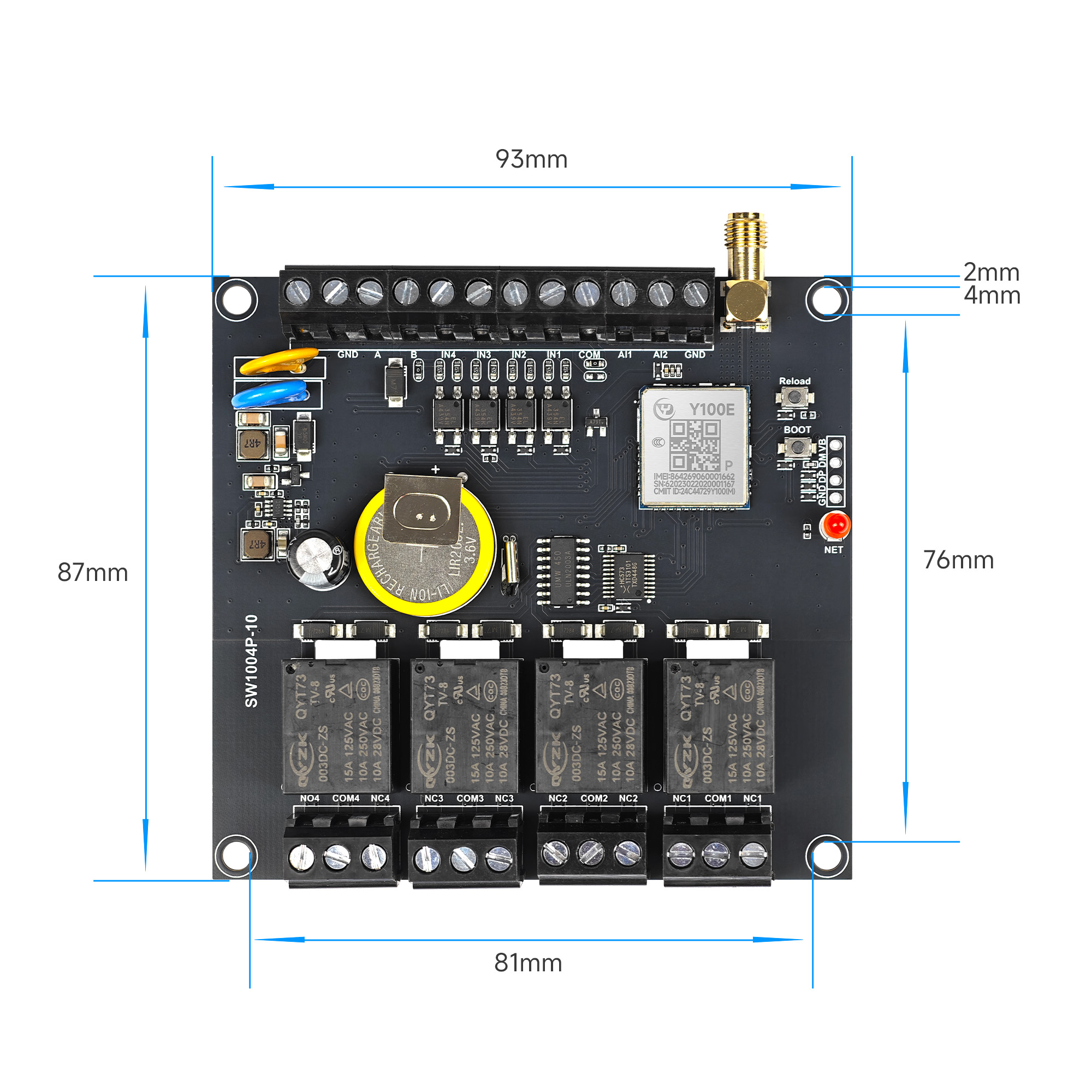

PCB尺寸

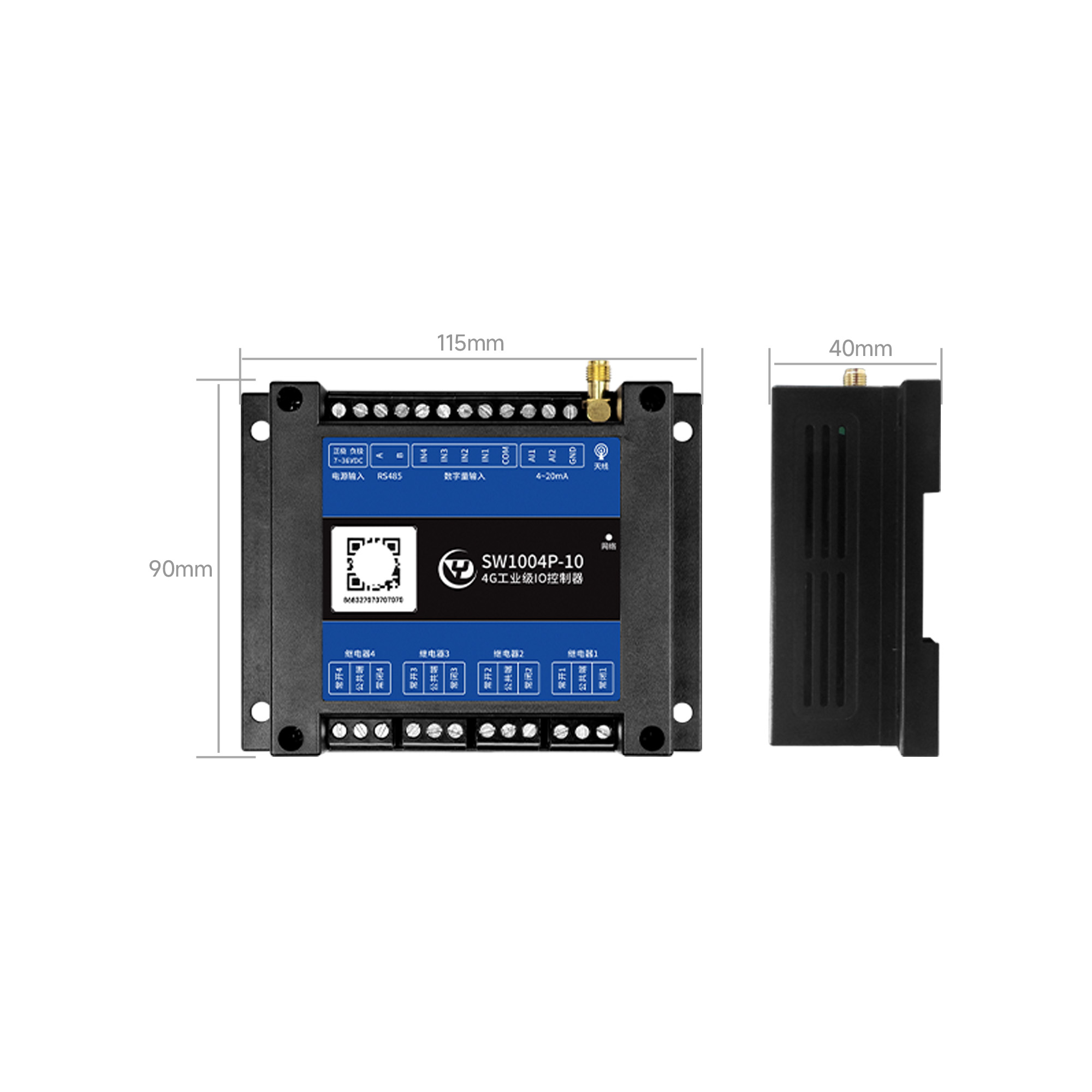

壳尺寸

3. LED状态描述

指示意义	现象	备注
SIM卡不识别	NET LED 5000ms亮 5000ms灭
SIM卡正常，但注册不了网络	NET LED 100ms闪烁
注册网络成功，但没连上服务器	NET LED 500ms慢闪	没有任何通道链接服务器
成功连上服务器	NET LED 1000ms慢闪	至少有一个通道链接服务器成功

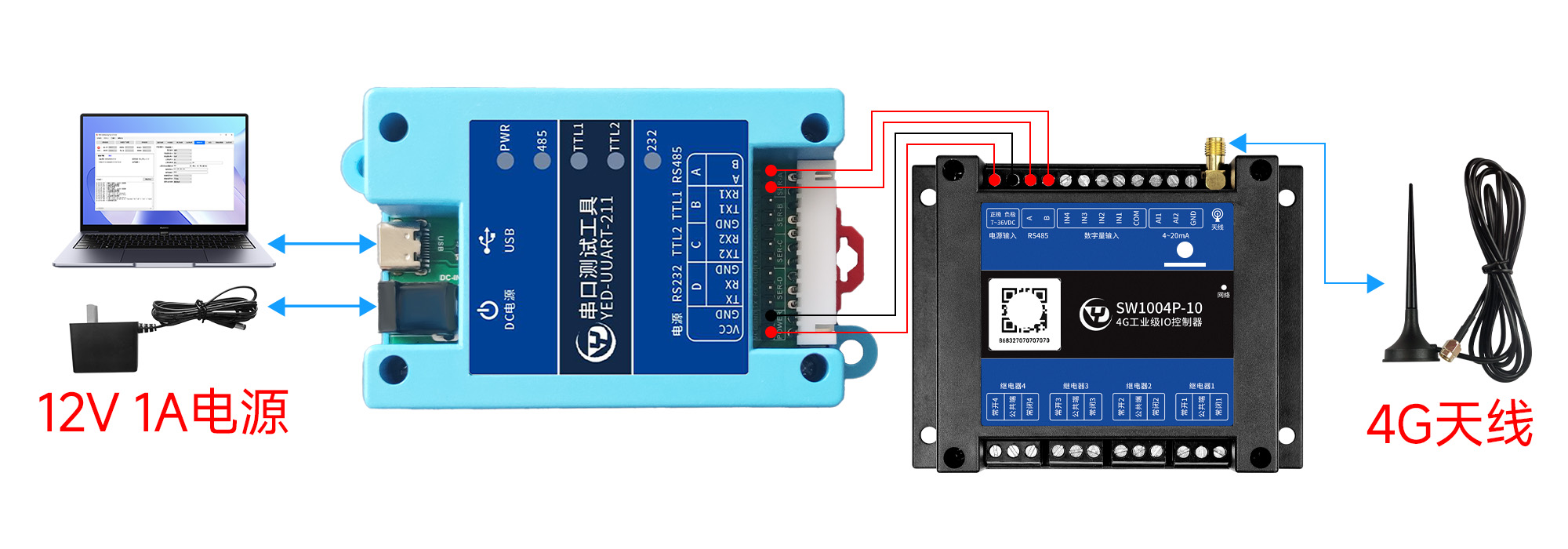

4. 测试硬件连接方法

1、使用普通串口工具测试

模块8~36V供电；RS485接口，A接Ａ，B接B。推荐使用银尔达的YED-UUART-211测试工具测试，方便供电和串口连接调试。

5. DTU固件实例讲解

适用模组方案： Air780E/Air700/Y100E/Air780EPM/Y100EP

序号	网络协议	测试实例
1	TCP协议	【点击查看教程】
2	TCP协议远程控制DTU资源	【点击查看教程】
3	UDP协议	【点击查看教程】
4	HTTP协议	【点击查看教程】
5	MQTT协议	【点击查看教程】
6	MQTT协议远程控制DTU资源	【点击查看教程】
7	定位	【点击查看教程】
8	WebSocket	【点击查看教程】
9	移动物联网	【点击查看教程】
10	电信Aiot-MQTT	【点击查看教程】
11	华为IotDA	【点击查看教程】
12	新腾讯IOT Explorer	【点击查看教程】
13	阿里IOT	【点击查看教程】
14	涂鸦云	【点击查看教程】
15	ThingsCloud	【点击查看教程】
16	短信转发	【点击查看教程】
17	升级设备(客户设备)固件实例	【点击查看教程】
18	SSL有证书加密实例	【点击查看教程】

6. 银尔达IOT平台教程

序号	网络协议	测试实例
1	IOT平台入门教程	【点击查看教程】
2	四路远程开关示例	【点击查看教程】

7. YED-SW1004P-10与YED-RY24402区别

功能	YED-SW1004P-10	YED-RY24402	备注
芯片方案	Air780EP/Y100EP	Air780E
供电电压	直流8~36V	直流8~36V 交流8~24V
TTS接口	不支持	支持	RY24402基本没用 需要二次开发
继电器状态指示灯	不支持	支持
LED形状	直插灯柱	贴片LED
供电电压采集	支持	不支持
本地RTC时钟	支持	不支持
