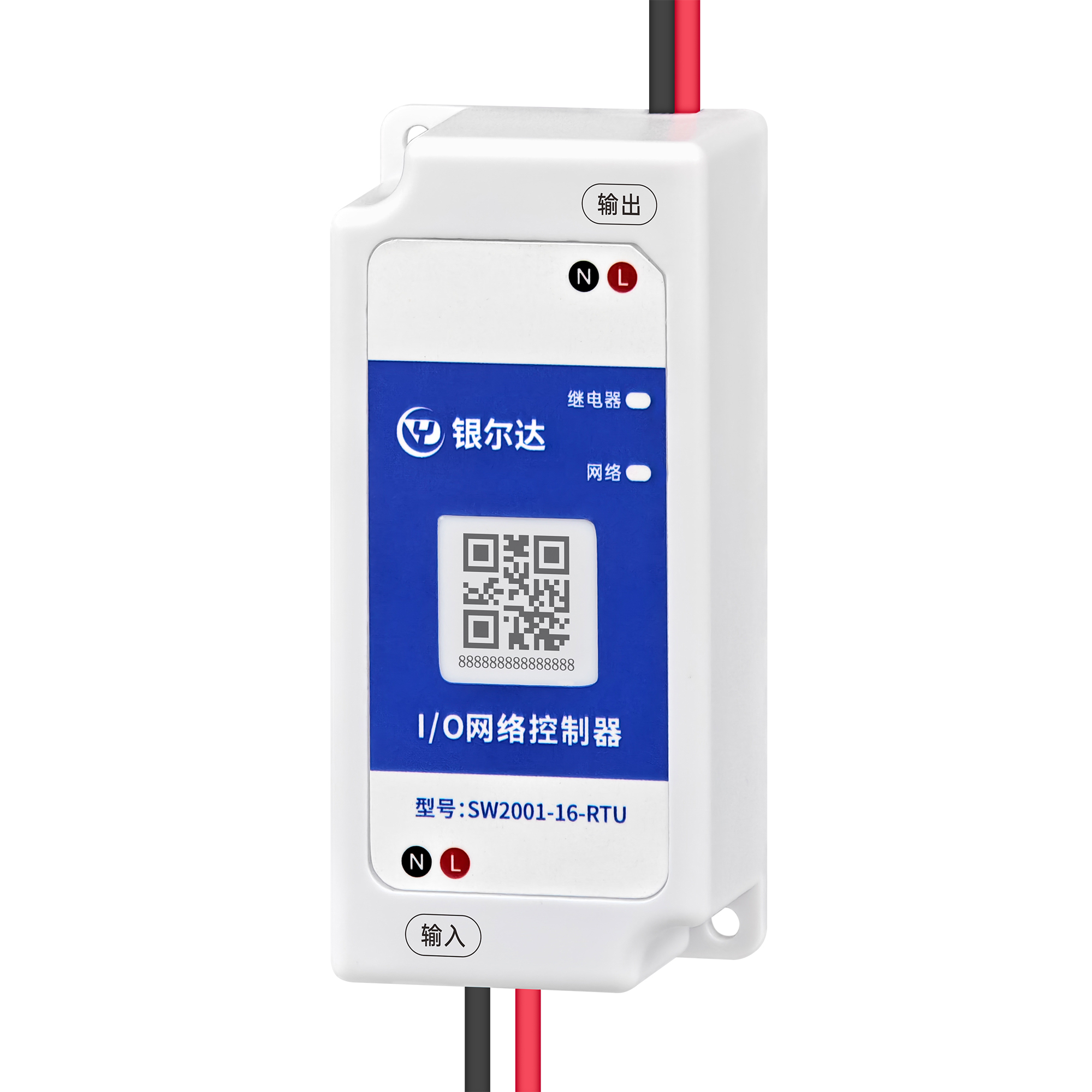

【银尔达4G DTU边缘计算网关】YED-SW2001-16-RTU

1. 简介

YED-SW2001-16 RTU版本适合设备控制，状态检测等通过4G网络与服务器通讯的场景，具体功能特点如下。

1) 支持220V电压供电；

2) 支持接触放电±8KV，空气放电±15KV；

3) 工作环境为-35℃~75℃；

4) 支持1路继电器控制，继电器打开可以直接输出供电220V电压；

5) 支持1路内部输入，用于继电器输出检查，光耦默认为1，有220V输出为0；

6) 支持硬件看门狗，运行稳定不死机；

7)支持银尔达DTU透传固件，支持TCP、UDP、MQTT、HTTP、Websocket,阿里云IOT 、腾讯IOT、OneNet，华为IOT，电信云，涂鸦云、ThingsCloud等平台；

8) 支持标签logo定制服务；

9) 支持二次开发定制;

10)支持SSL证书加密TCPS/MQTTS/HTTPS 协议；

2. 产品规格

2.1. 硬件参数

功能事项		详细说明
4G模块	网络标准	Cat1 4G全网通，支持中国移动、联通、电信
	网络频段	LTE-FDD:B1/B3/B5/B8 LTE-TDD:B34/B38/B39/B40/B41
电源参数		交流220V
工作环境	工作温度	-35℃ ~+75℃
	工作湿度	5%~95%RH(无凝露)
输入	1路	继电器输出检测，默认为1，有220V输出为0 检查原理: 内部有一路光耦检查，有220V输出就导通，没有接不导通.
输出	1路	继电器，打开输出220V
TTL	1路	产测串口，3.3V电平
硬件看门狗	支持	外部硬件看门狗
尺寸		84*40*25mm
安装方式		3mm螺丝定位孔

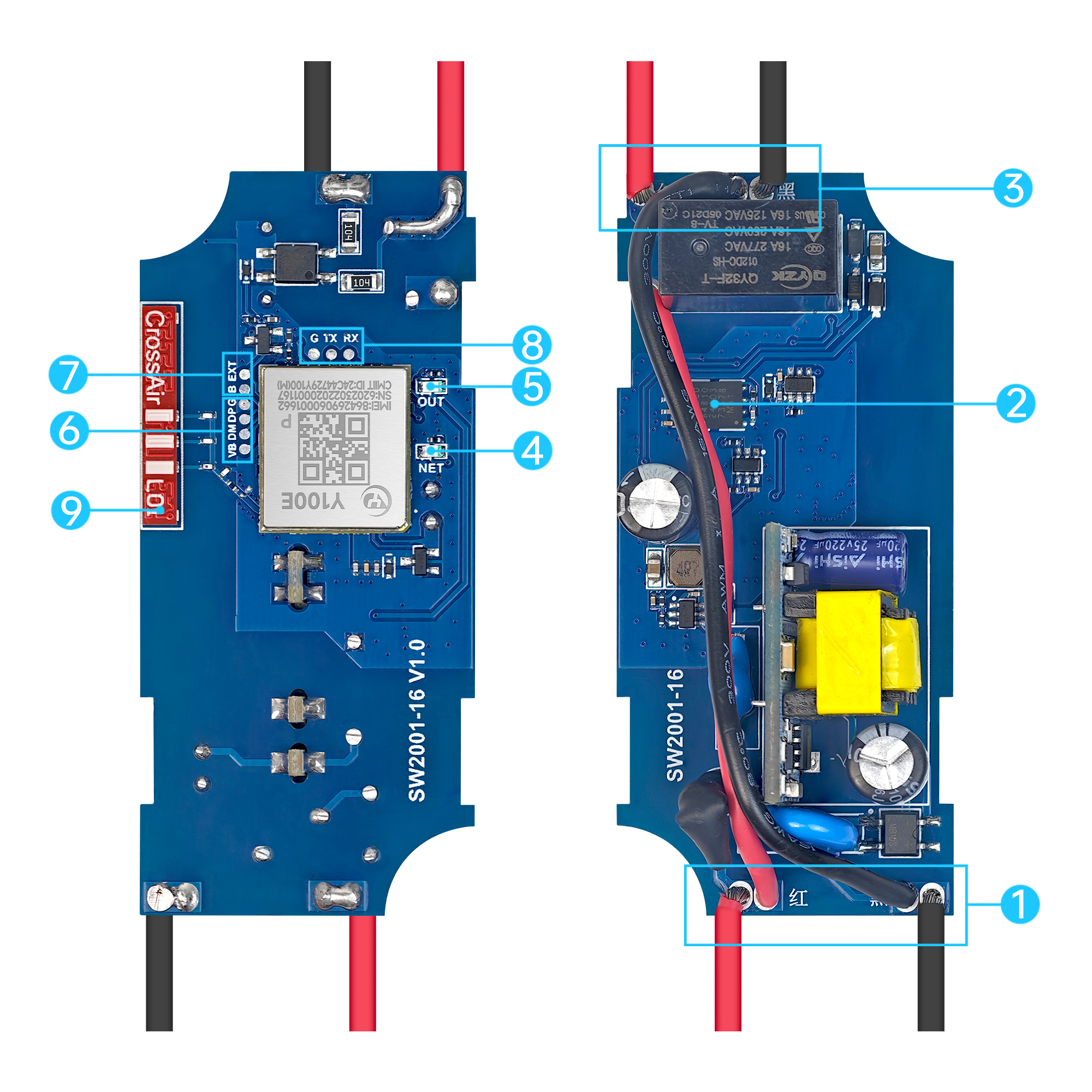

2.2. 硬件资源介绍

编号	标识	功能	说明
1	红 黑	供电电源	220V交流供电，红接火线 黑接零线
2	内置SIM卡		贴片卡
3	红 黑	继电器	打开输出供电电压，红为火线 黑为零线，最大16A (可以用输入1获取继电器状态，默认为1，有220V输出为0)
4	NET LED		系统指示灯
5	OUT LED		继电器指示灯，继电器打开点亮
6	VB DM DP GND		USB，VB正，GND负，固件升级或调试日志
7	B EXT		BOOT按键，与USB配合用来升级
8	G TX RX		TTL产测串口，3.3V电平
9	4G天线

2.3. 硬件尺寸

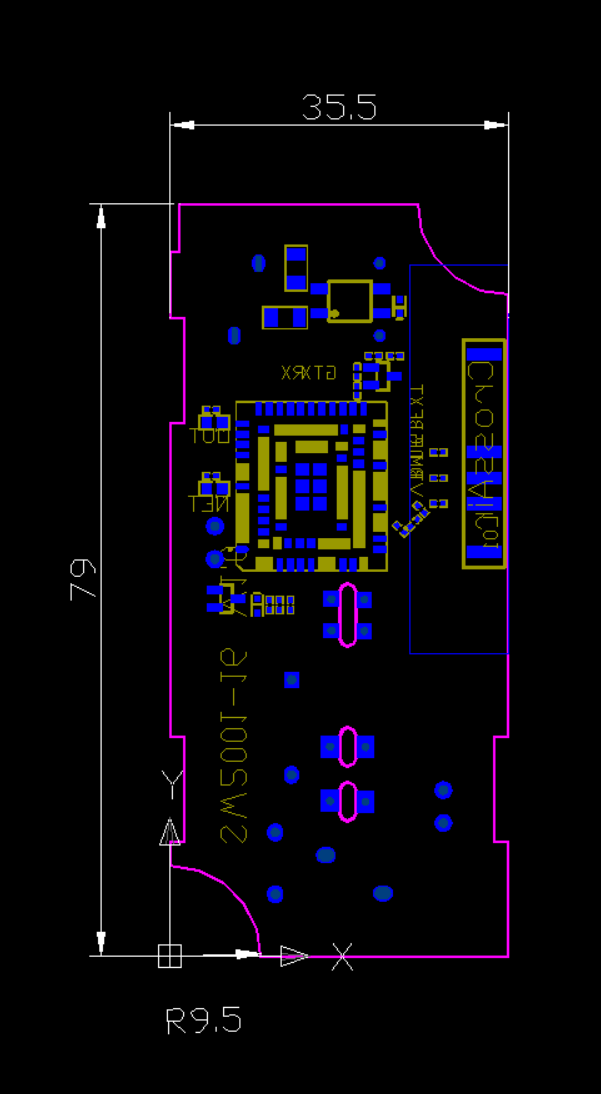

PCB尺寸

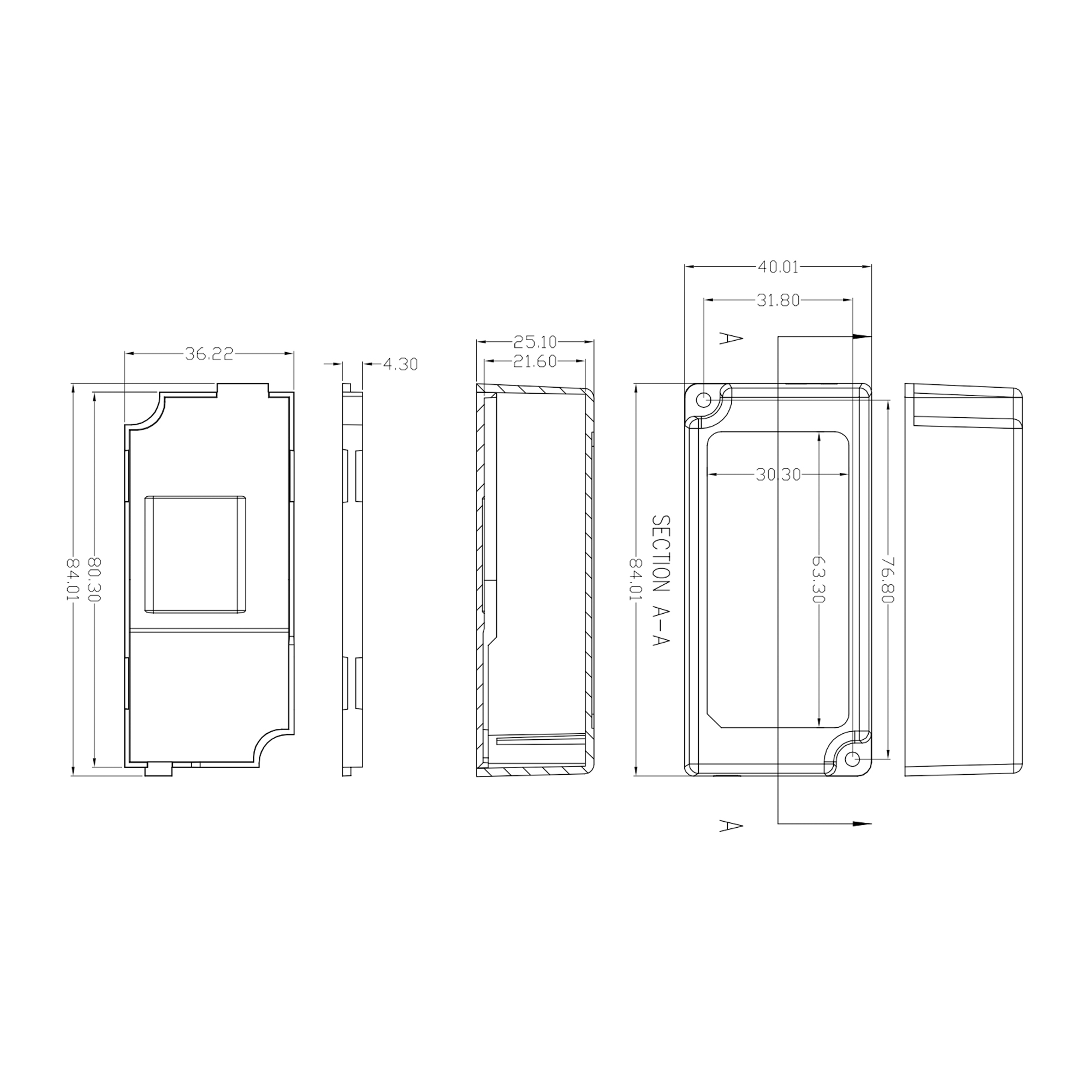

外壳尺寸

3. LED状态描述

指示意义	现象	备注
SIM卡不识别	NET LED 5000ms亮 5000ms灭
SIM卡正常，但注册不了网络	NET LED 100ms闪烁
注册网络成功，但没连上服务器	NET LED 500ms慢闪	没有任何通道链接服务器
成功连上服务器	NET LED 1000ms慢闪	至少有一个通道链接服务器成功

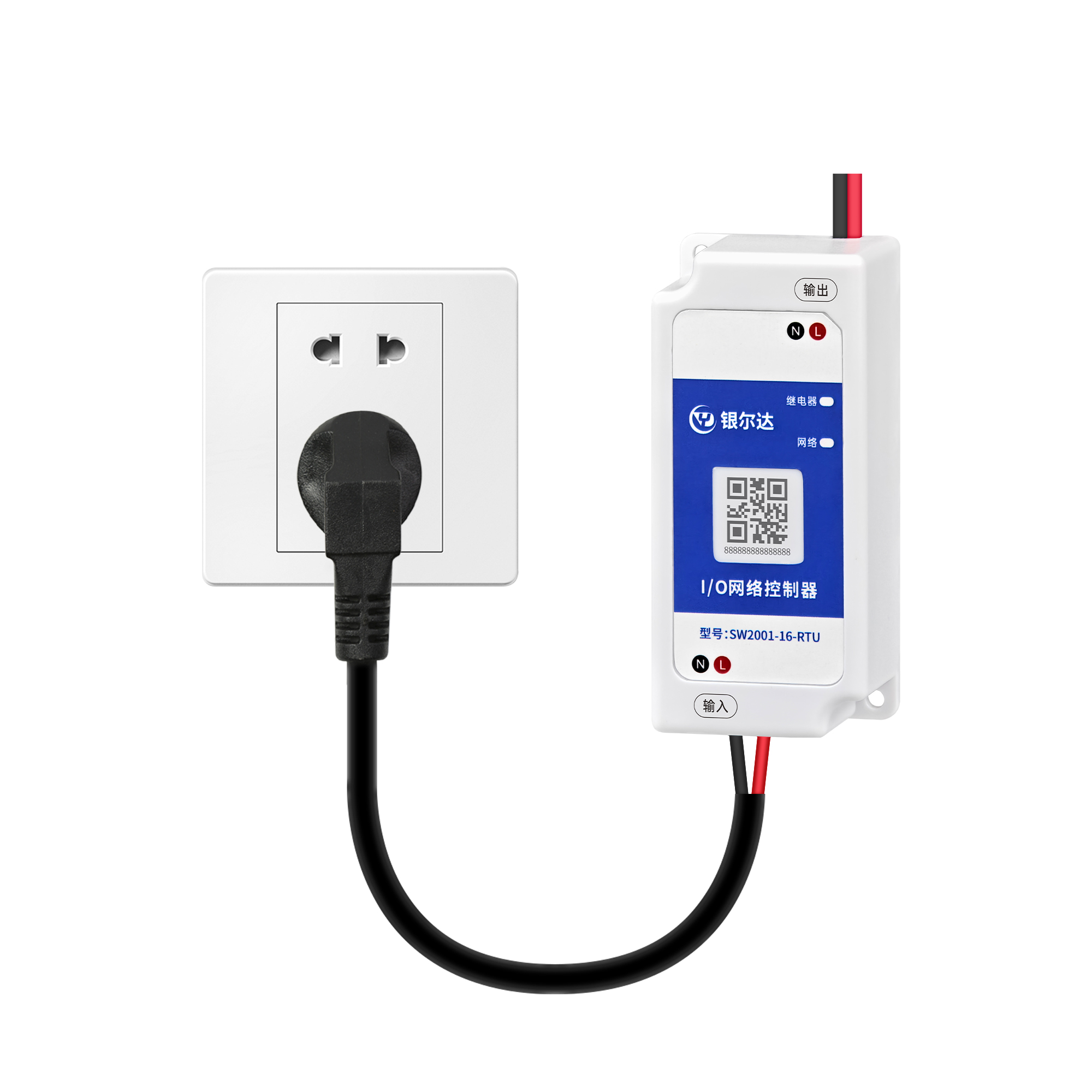

4. 测试硬件连接方法

模块220V供电，用测试服务器测试。

5. DTU固件实例讲解

适用模组方案：Air780EP/Y100E

序号	网络协议	测试实例
1	TCP协议	【点击查看教程】
2	TCP协议远程控制DTU资源	【点击查看教程】
3	UDP协议	【点击查看教程】
4	HTTP协议	【点击查看教程】
5	MQTT协议	【点击查看教程】
6	MQTT协议远程控制DTU资源	【点击查看教程】
7	定位	【点击查看教程】
8	WebSocket	【点击查看教程】
9	移动物联网	【点击查看教程】
10	电信Aiot-MQTT	【点击查看教程】
11	华为IotDA	【点击查看教程】
12	新腾讯IOT Explorer	【点击查看教程】
13	阿里IOT	【点击查看教程】
14	涂鸦云	【点击查看教程】
15	ThingsCloud	【点击查看教程】
16	短信转发	【点击查看教程】
17	升级设备(客户设备)固件实例	【点击查看教程】
18	SSL有证书加密实例	【点击查看教程】

6. 银尔达IOT平台教程

序号	网络协议	测试实例
1	IOT平台入门教程	【点击查看教程】
2	一路远程开关示例	【点击查看教程】
