1. 概述

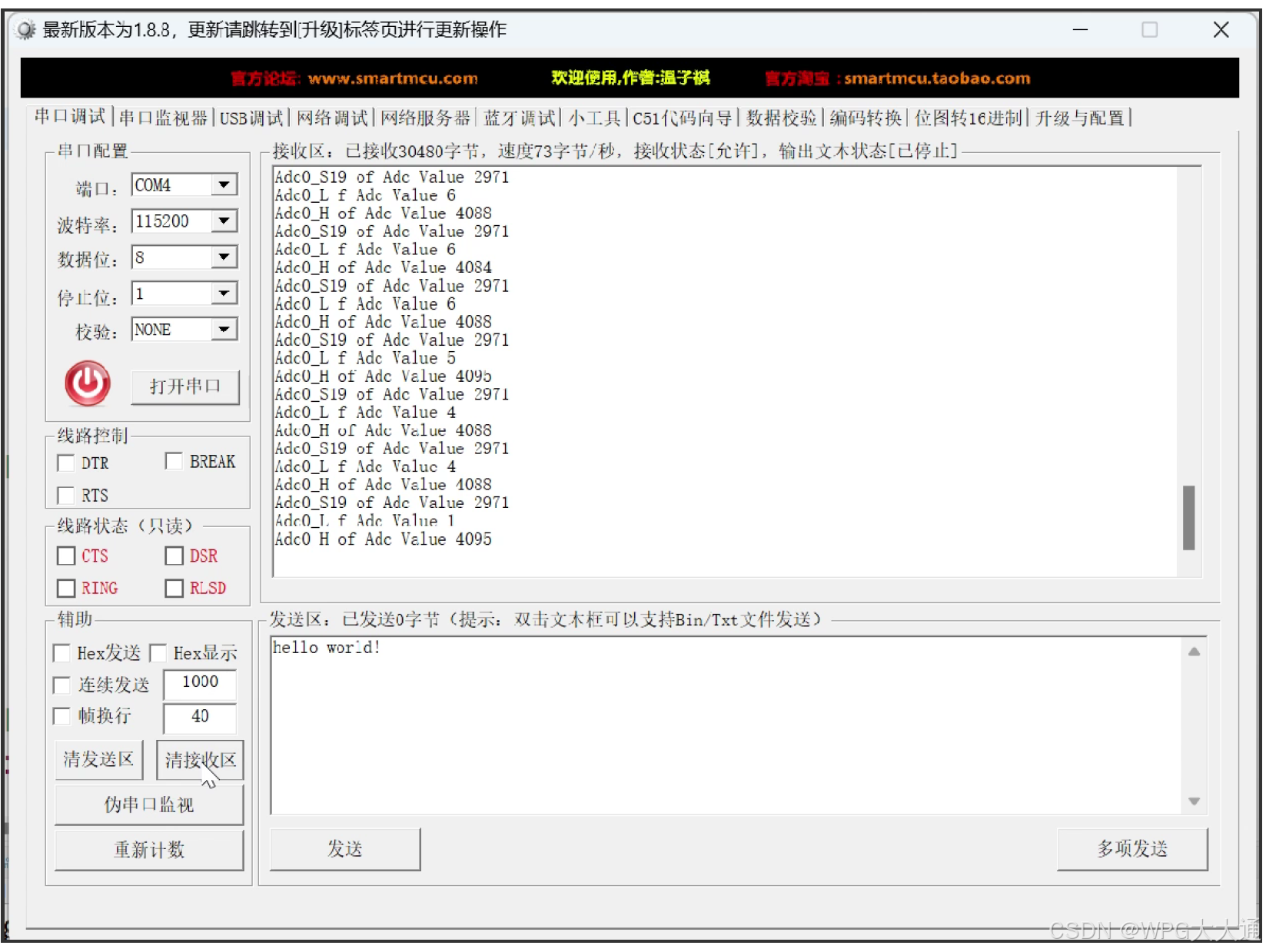

本次使用使用ADC模块采集芯片内部参考电压；还有板子上5V电压通过电位器调节后输入到芯片引脚的电压，并通过调节电位器改变输入电压，并通过串口打印。

硬件环境

开发板：Knight S32K312开发板(由大大通提供）
12 V 电源适配器，电流2.5V
Jlink 调试器、JTAG 转接板

软件环境

软件：S32 Design Studio for S32 Platform 3.5
RTD(实时驱动): SW32K3_S32DS_3.5_D2207

2. ADC模块介绍

特点总结

1、ADC类型由三种分别是:精度、标准、外部有不同精度和性能水平.
2、ADC分辨率可以选择8、10、12但是转换结果总是14位的
3、ADC自检功能、DMA搬运ADC；模拟看门狗功能，主要是用来限制ADC范围的
4、IDLE:表示ADC正在等待Trigger，Trigger可以是硬件的Trigger，也可以软件的Trigger
5、多个ADC通道可以映射到一个引脚上。为此，可以通过DCM的GPR位用于连接到特定的ADC通道上。
6、触发方式

软件触发：

○标准/注入转换：通过设置特定的控制位（NSTART/JSTART）来启动转换。这种方式适用于对采样时机有精确控制要求的场景。

○BCTU触发：通过设置SFTRGn位来启动由块控制定时器（BCTU）管理的转换，适合需要复杂触发条件的应用。

硬件触发：

○标准/注入转换：通过配置TRGMUX（触发多路复用器）来选择触发源，这允许在多个ADC之间实现同步触发，确保在外部事件发生时开始转换。

○BCTU触发：BCTU提供72个触发源，其中绝大部分（69个）通过eMIOS通道触发，剩余的3个源可以来自其他片上模块，具有较高的灵活性和扩展性。

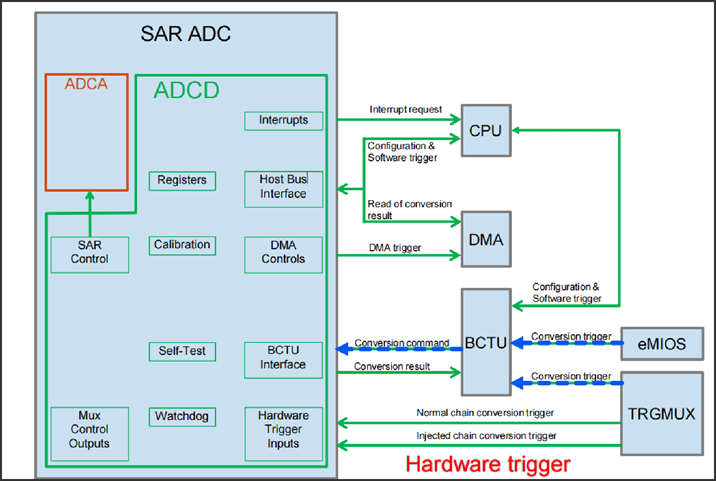

如图:

3. 工程配置

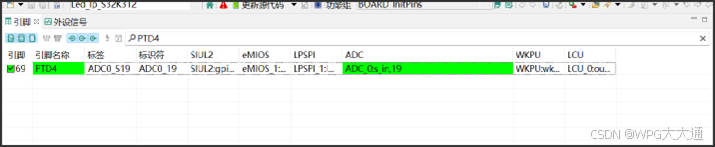

3.1 PORT配置

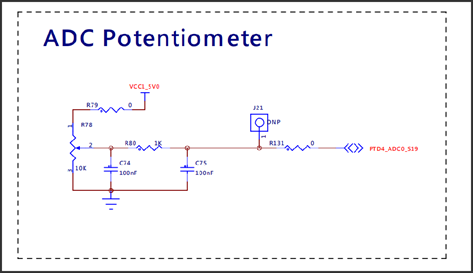

电路图如下，PORT配置，将PTD4 配置成ADC0_S19 功能

配置如下

3.2 ADC配置

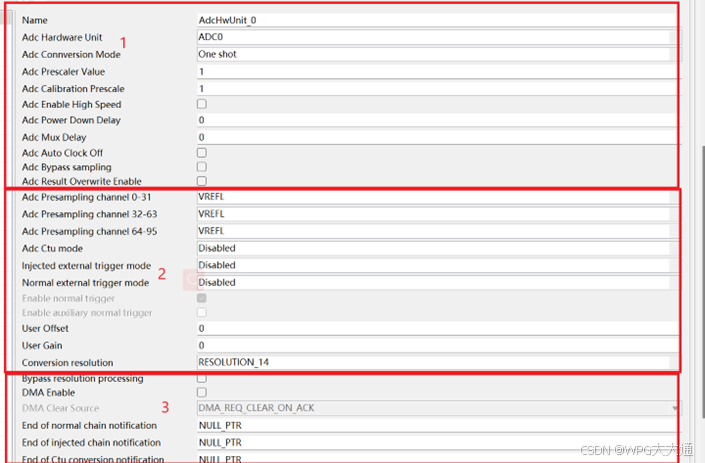

选择ADC硬件单元0即ADC0、单次转换软件触发一次就转换一次、ADC空闲自动下电选择
主要是一些内部参考电压选择、触发模式使能
通知使能函数是否开启

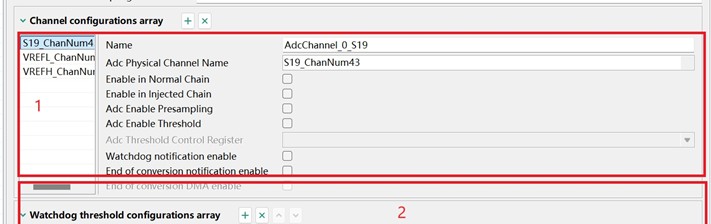

通道配置

1、选择S19_ChanNum43 是否使能普通链和注入链我们选择都不使能，这个意思就是开启后我们可以把多个ADC通道当成一个链，触发一次转换，所有的ADC都会依次转换，会从链的第一个通道开始转换，直到这个链的最后一个ADC通道。

使能预采样，不使能、选择阈值检测(使能后就要配置2中阈值检测上下限的范围）

3.3 UART配置

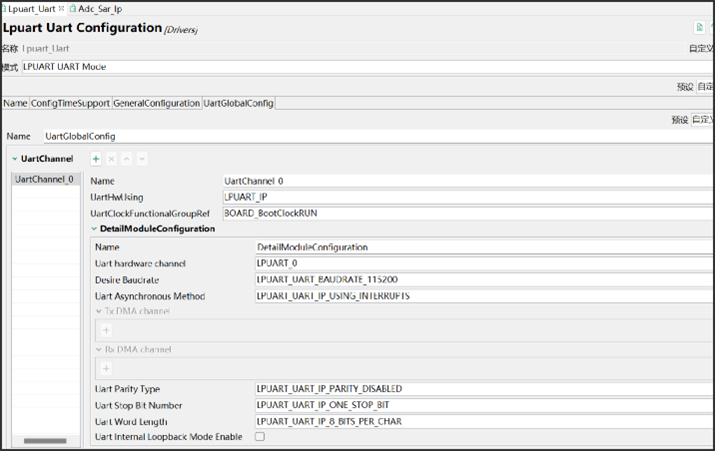

1.选择LPUART_0 、波特率11500、通信方式中断方式、不校验、一位停止位、8位数据位

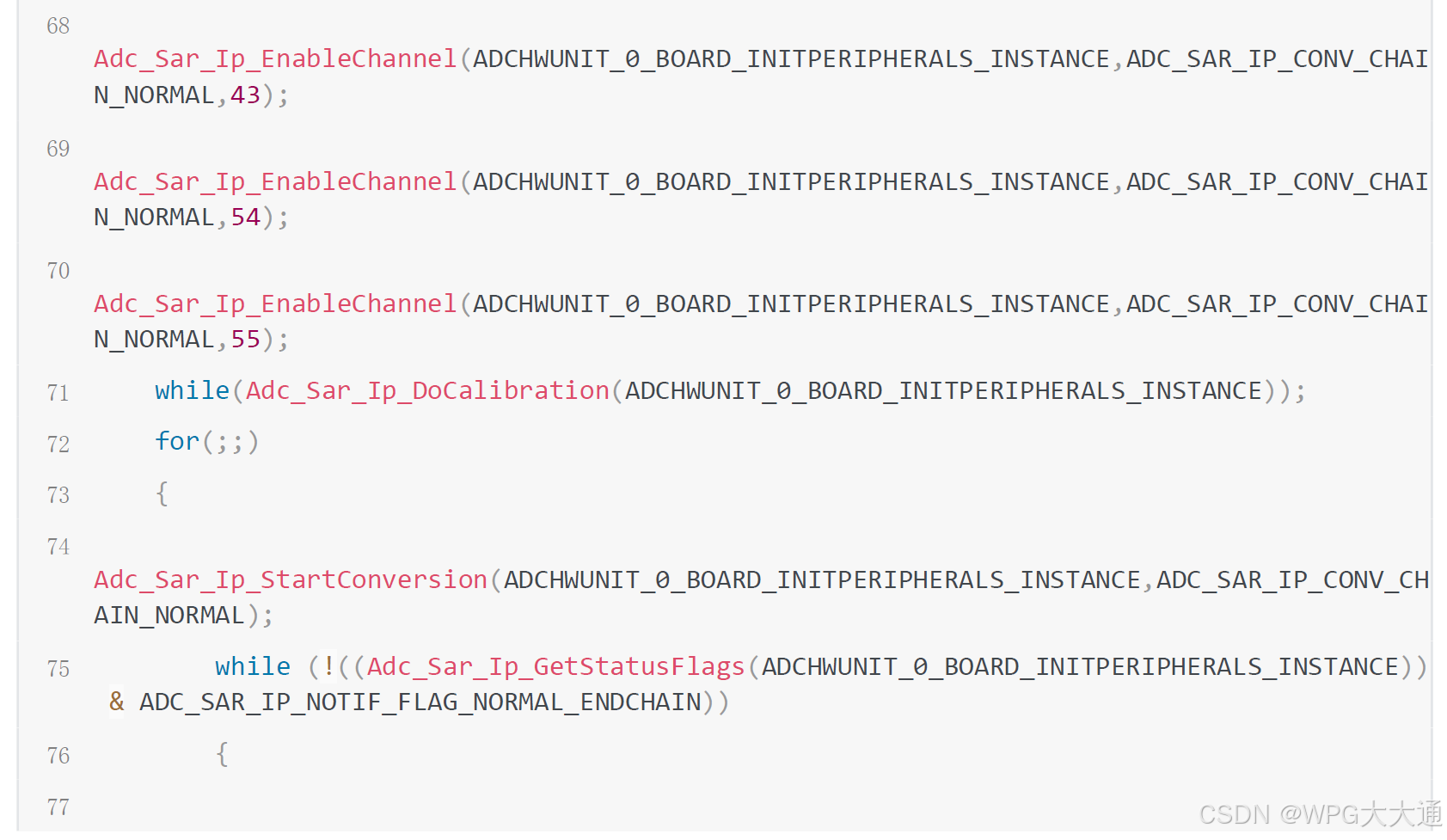

4. 代码部分

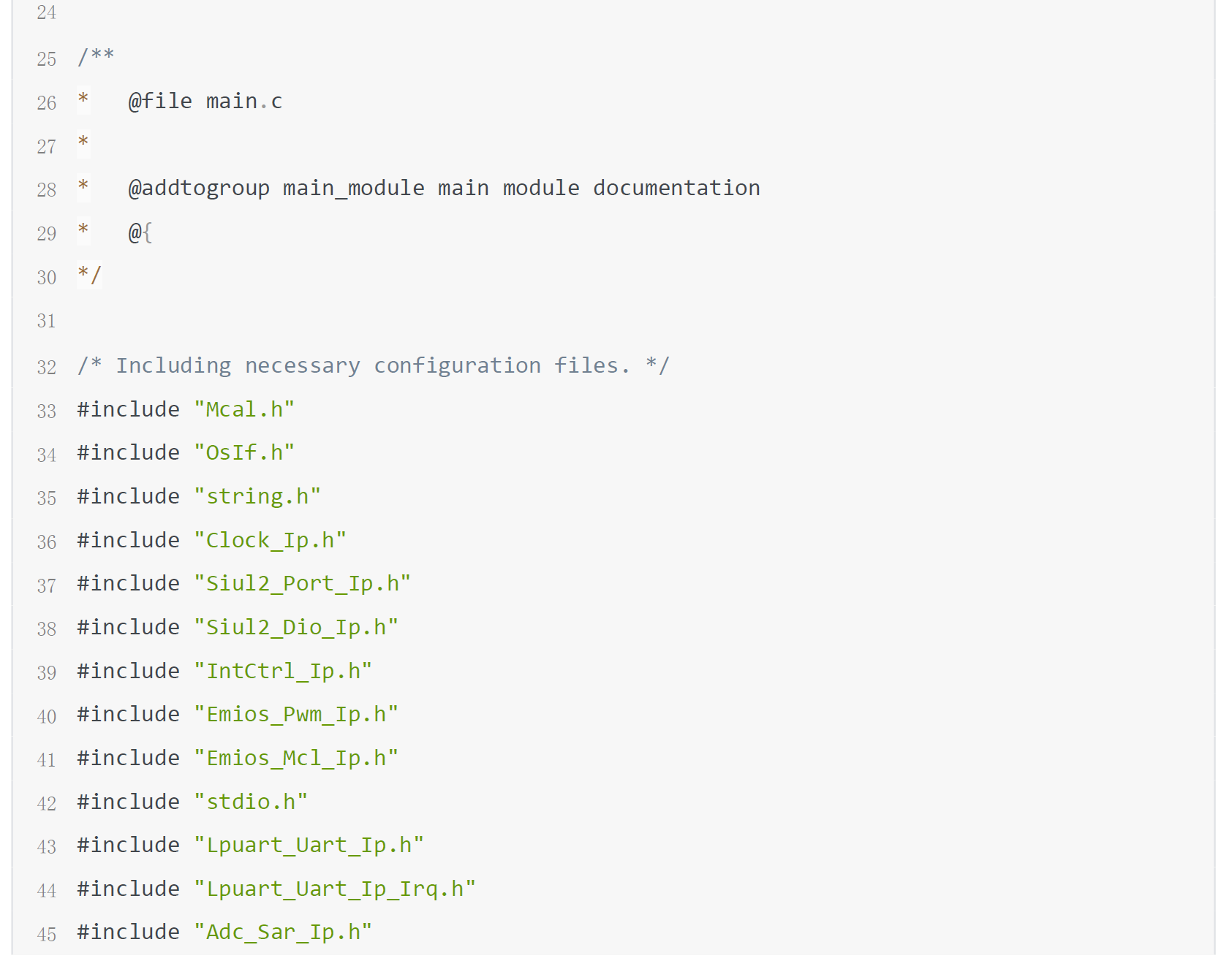

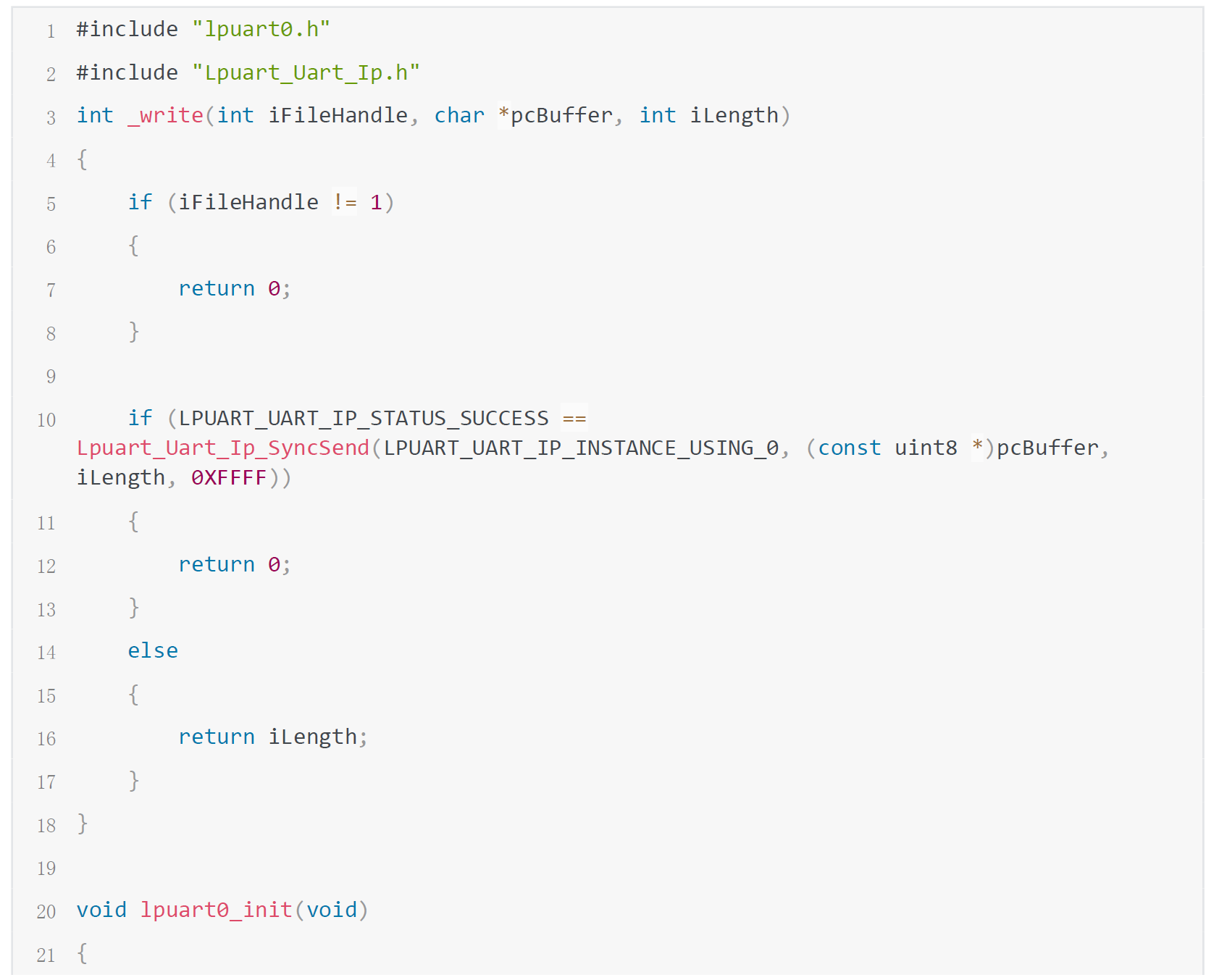

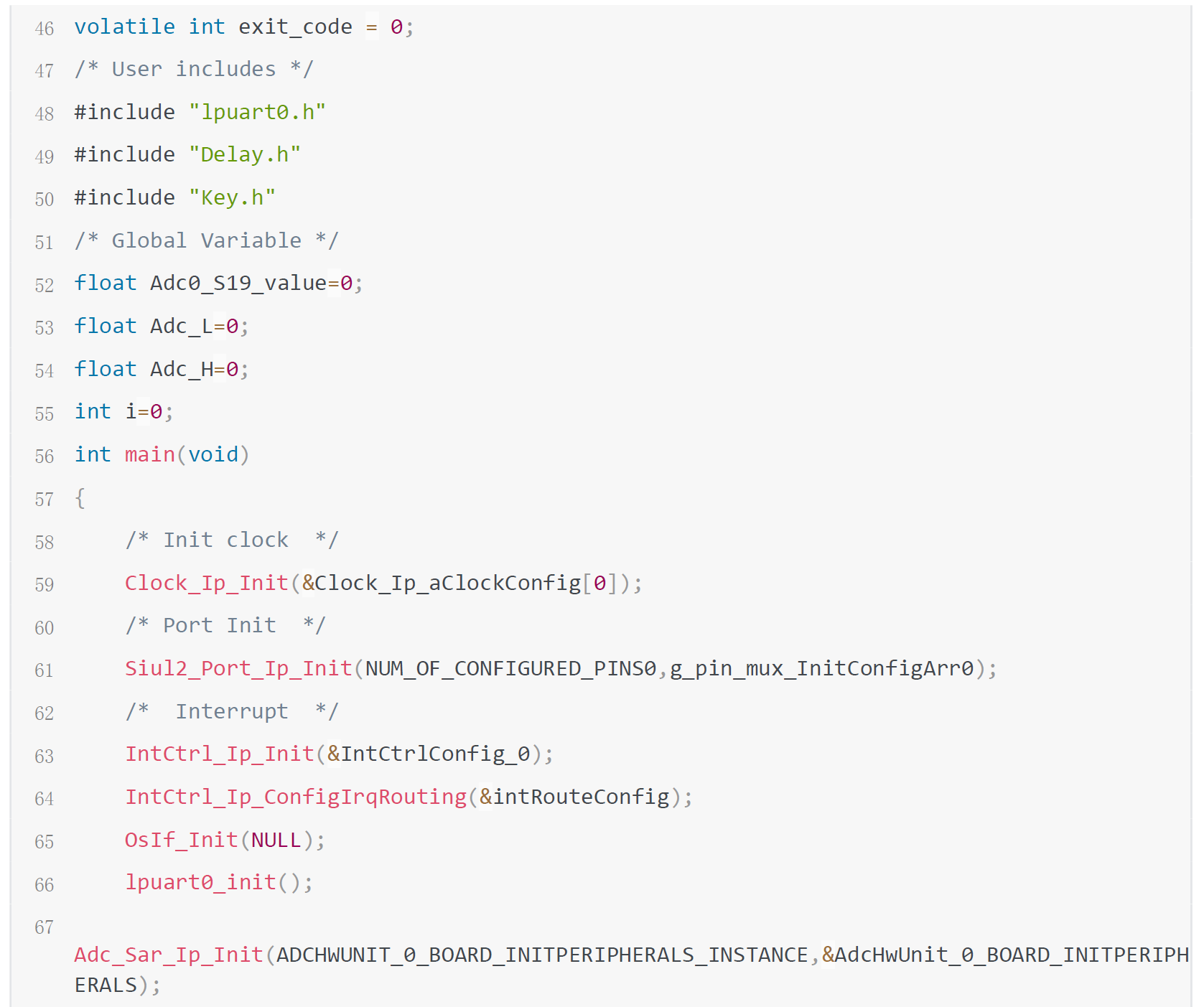

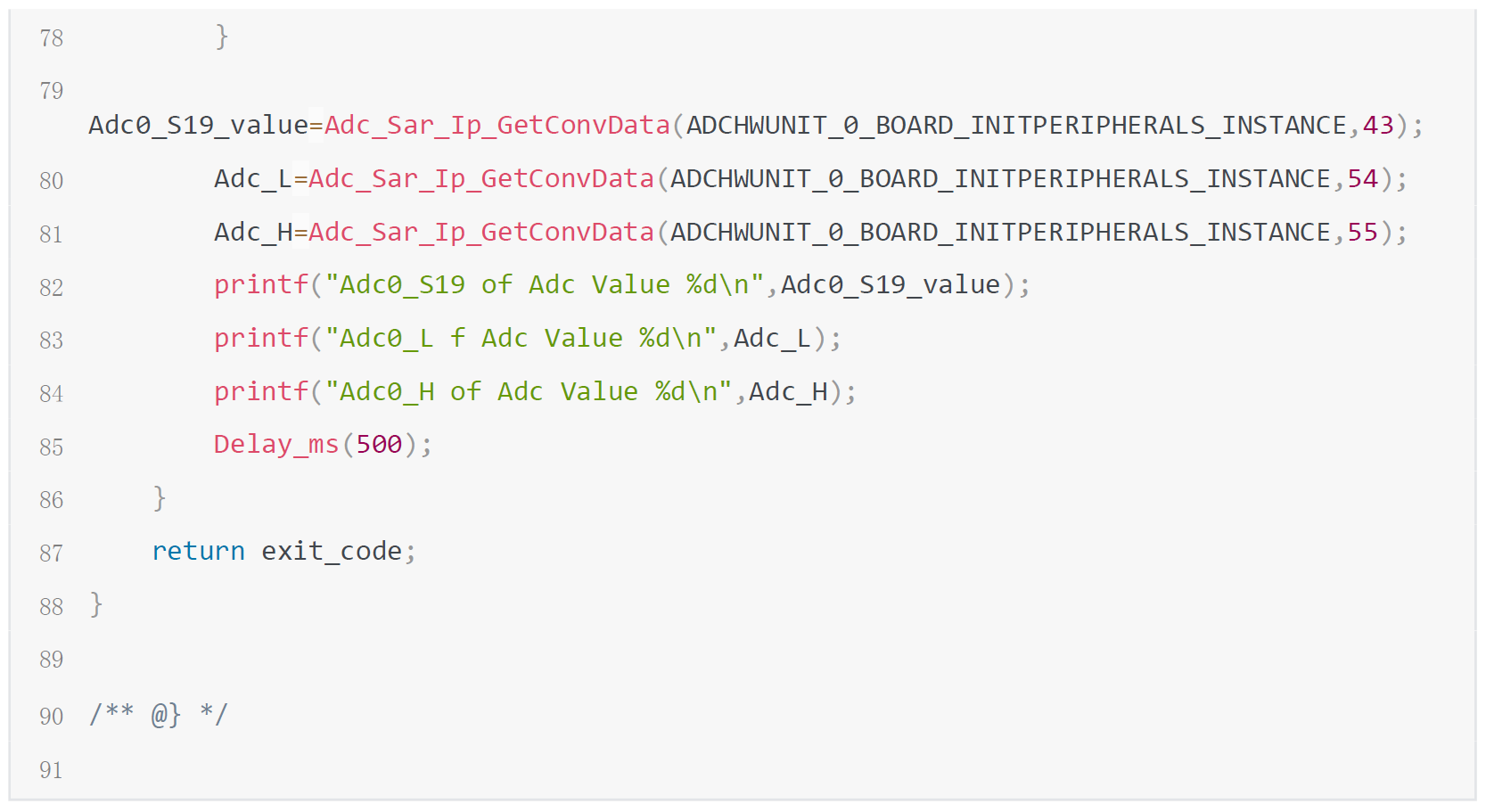

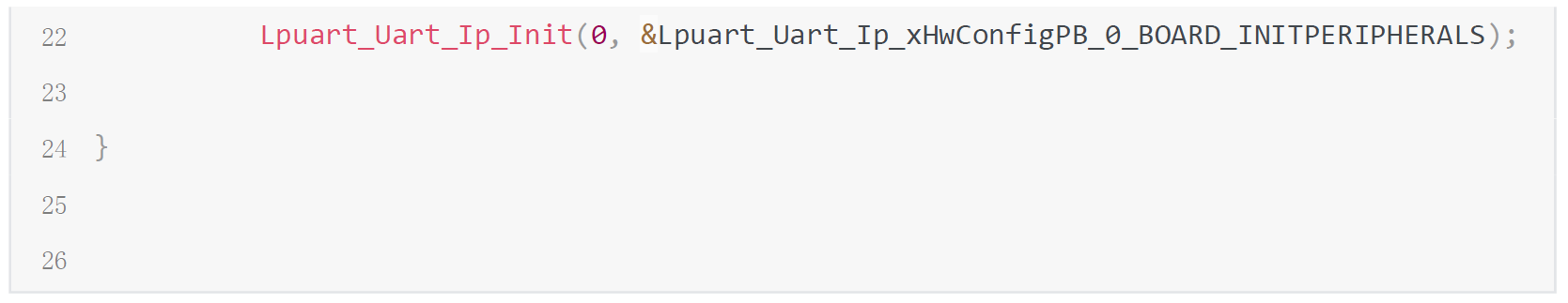

UART 部分代码

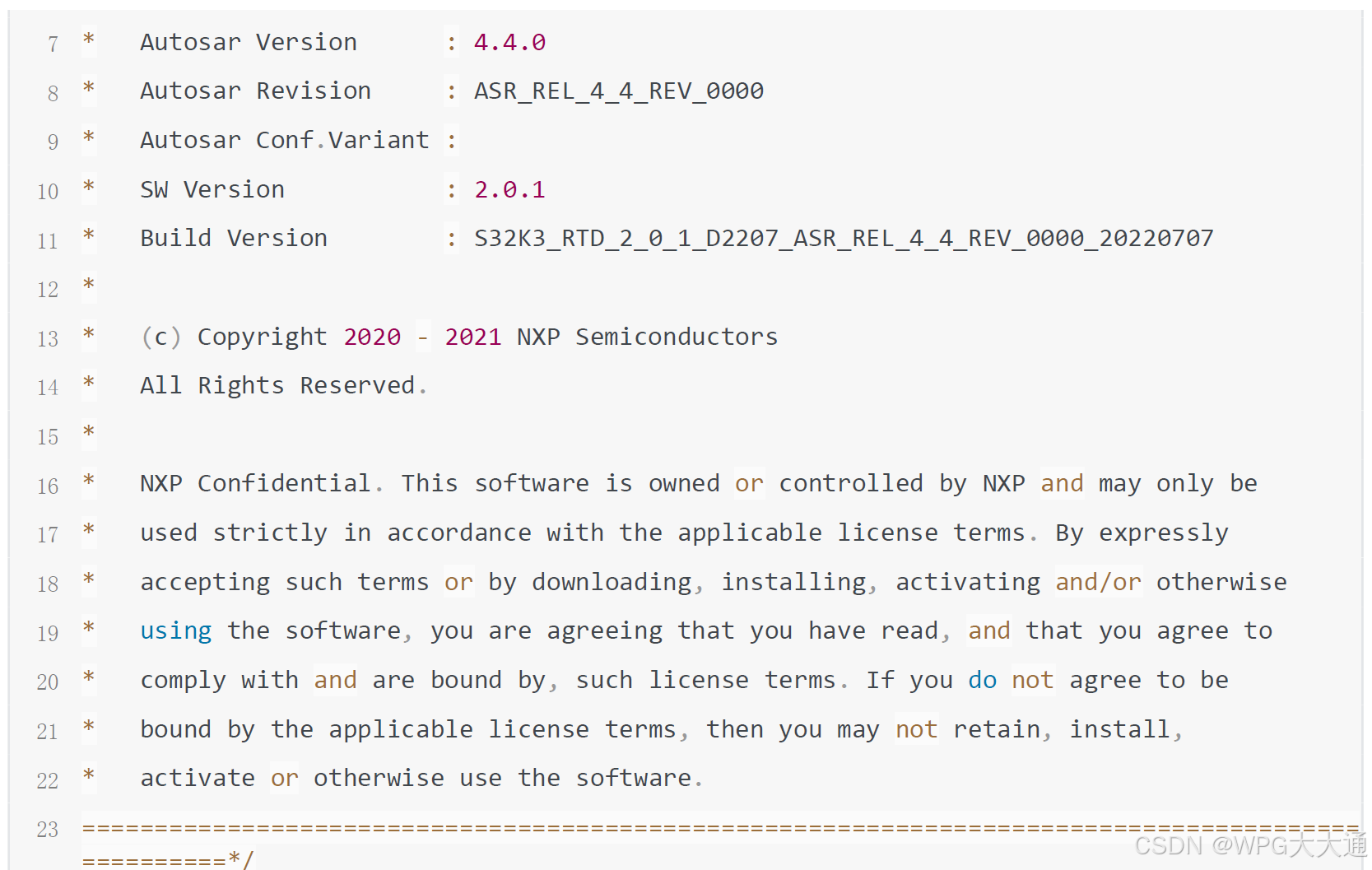

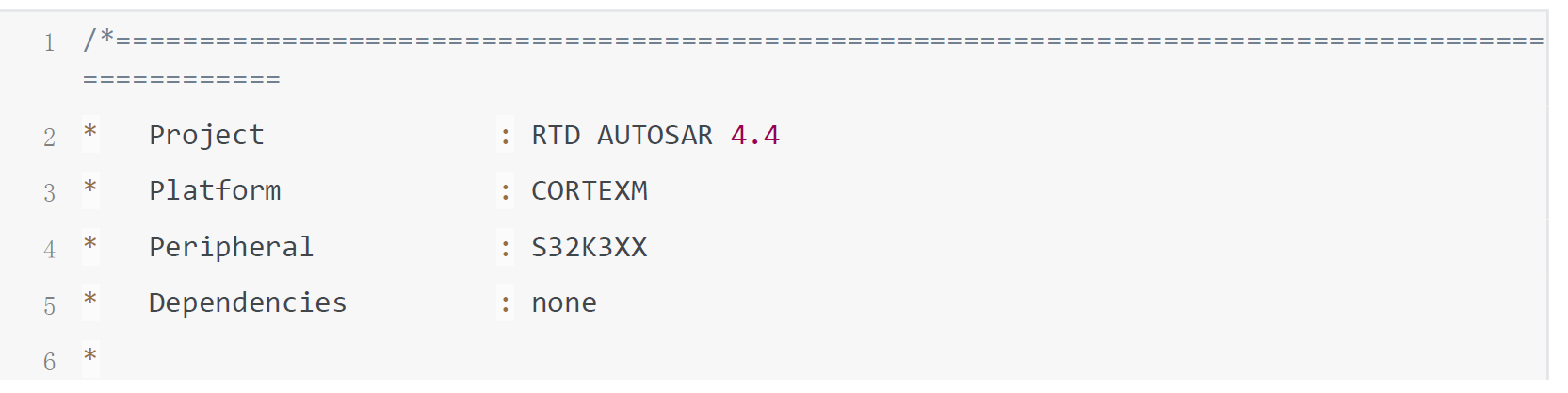

最要函数接口说明

Adc_Sar_Ip_StatusType Adc_Sar_Ip_Init(const uint32 u32Instance, const Adc_Sar_Ip_ConfigType * const pConfig)

描述：该函数初始化ADC（模数转换器）SAR（逐次逼近寄存器）模块。根据pConfig结构中指定的参数配置所有可用的功能，例如参考电压、分辨率、时钟设置等。它接受一个实例编号

（u32Instance），用于识别要初始化的哪个ADC模块。

Adc_Sar_Ip_StatusType Adc_Sar_Ip_Deinit(const uint32 u32Instance)

描述：该函数用于反初始化指定的ADC实例。它将ADC的所有内部寄存器重置为默认值，有效地关闭该模块并清除之前设置的任何配置。

void Adc_Sar_Ip_ChainConfig(const uint32 u32Instance, const Adc_Sar_Ip_ChansIdxMaskType * const pChansIdxMask, const Adc_Sar_Ip_ConvChainType pChainType)

描述：该函数用于配置ADC的正常和注入转换链。它接受指定要通过掩码（pChansIdxMask）配置的通道以及要设置的转换链类型（pChainType，可以是正常链或注入链）的参数。

void Adc_Sar_Ip_EnableChannel(const uint32 u32Instance, const Adc_Sar_Ip_ConvChainType pChainType, const uint32 u32ChnIdx)

描述：该函数用于在指定的转换链中启用一个通道。通过传入的参数pChainType指定转换类型，以及 u32ChnIdx指定要启用的通道索引。

void Adc_Sar_Ip_DisableChannel(const uint32 u32Instance, const Adc_Sar_Ip_ConvChainType pChainType, const uint32 u32ChnIdx)

描述：该函数用于在指定的转换链中禁用一个通道。与启用通道的函数类似，通过传入的参数指定转换类型和通道索引。

void Adc_Sar_Ip_StartConversion(const uint32 u32Instance, const Adc_Sar_Ip_ConvChainType pChainType)

描述：该函数开始执行指定类型的转换通道（正常或注入转换）。

uint32 Adc_Sar_Ip_GetStatusFlags(const uint32 u32Instance)

描述：该函数返回ADC的状态标志。这些标志指示当前ADC的状态，例如转换是否完成、是否发生错误等。

void Adc_Sar_Ip_ClearStatusFlags(const uint32 u32Instance, const uint32 u32Mask)

描述：该函数用于清除ADC的状态标志。通过传入的掩码（u32Mask）指定需要清除的状态标志。

Adc_Sar_Ip_StatusType Adc_Sar_Ip_SelfTest(const uint32 u32Instance)
