Semtech LoRa Modem-E 模式介绍（高整合、低功耗的 LoRaWAN 模组化设计）

Semtech LoRa modem-E 模式介绍：

随着 LoRaWAN 应用的多元化发展，传统芯片开发需自行整合协议堆叠（MAC/PHY 层与安全流程），造成开发周期长、维护困难。 Semtech 推出的 LoRa Modem-E 模式（Embedded Modem）则将 LoRaWAN 协议核心直接封装在芯片韧体内，开发者只需以简化指令控制，大幅降低开发复杂度。

一、Modem-E 核心概念

Modem-E 将 LoRaWAN 通讯全流程（Join、ADR、FEC、安全密钥）整合于 LoRa Edge 芯片内部 MCU。 主控MCU仅需发送如Join Network Send Uplink等高阶指令，芯片自动执行协议与加解密运算。

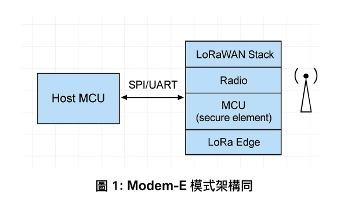

图一：Modem-E 架构图

左：主 MCU 经 SPI/UART 下达指令 → 右：LoRa Edge 晶片执行 LoRaWAN Stack + Radio Control。

二、支持芯片与主要特性

功能	说明
支持芯片	LR1110 / LR1120 / LR1121
LoRaWAN 类	A/B/C 支持
频段	EU868 / US915 / AS923 / KR920等
安全功能	内建 AES-128 硬件加密与 Root Key 储存
韧体更新	支援 FUOTA（空中韌體更新）
Host 介面	UART / SPI / I²C
节能效能	深度睡眠 < 2 μA;TX 峰值约 100 mA

 三、通讯流程与运作逻辑

图二：Modem-E 资料流程图

1️⃣ MCU 发送 “Join” 命令 → 2️⃣ Modem-E 自动执行 OTAA 加入与密钥握手 → 3️⃣ 成功后可 “Send” 传输数据 → 4️⃣ 若有下行命令自动回传给 MCU。

四、功耗与任务时序

图三：Modem-E 功耗時序示意

Sleep 电流低至 < 2 μA，Tx 峰值 50–120 mA，任务由内部事件驱动（Event-driven），MCU 仅于事件中断时唤醒。

五、与传统 LoRa Stack 比较

项目	传统开发	Modem-E 模式
Stack 负担	需移植協定堆疊	芯片内建协议核心
MCU资源	占用高	占用低
维护更新	开发者自行维护	Semtech 韧体更新
安全管理	軟體金鑰	硬件安全引擎
开发效率	较慢	快速、稳定量产

六、典型应用场景

• 智能电表与能源监控
• 资产追踪（GNSS + Wi-Fi 定位）
• 智慧农业与环境感测
• 智慧城市与基础设施监控

七、结论

Modem-E 模式代表 LoRa 技术的高度模块化与整合化，使开发者能以最小 MCU 资源实现完整 LoRaWAN 通讯，并具备安全、高效率与低功耗的优势。

 Q&A 常见问题

Q1：Modem-E 与传统 LoRaWAN Stack 有何不同？

A1：Modem-E 將協定堆疊內嵌晶片內，使用者只需控制 API 指令即可。

Q2：是否支援所有 LoRaWAN Class？

A2：支援 Class A、B、C，并可动态切换。

Q3：是否支援 OTA 更新？

A3：支援 FUOTA，可遠端更新晶片韌體。

Q4：开发者需要哪些介面？

A4：UART 或 SPI 即可整合，無需高效能 MCU。

Q5：哪些产品最适合使用 Modem-E？

A5：适合需快速导入量产、低功耗、高稳定的应用，如追踪器、传感节点与智慧城市装置。

本篇作者-诠鼎集团-艾伦
