开发板测评系列六 | NXP S32K312 系列核心板免费试用 +LED灯闪烁

1. 软硬件环境介绍

● 开发板：S32K312 核心板，该开发由大大通提供，具体介绍可以在大大通网站查看  软件：S32 Design Studio for S32 Platform 3.5
● 12 V 电源 适配器，电流2.5V
● RTD(实时驱动): SW32K3_S32DS_3.5_D2207
● Jlink 调试器、JTAG 转接板

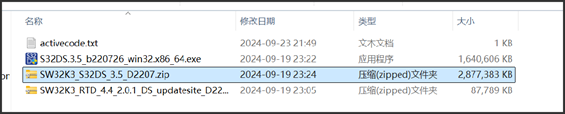

图中内容是 S32DS 软件激活码、S32DS集成开发环境(编译、调试、下载)、低水平驱动包、配置所需要的CT插件；上述安装环境省略，网上博客较多，除了使用S32DS配置，还可以使用符合Autosar 规范的RTD驱动进行开发，主要使用EB软件配置。

2. 新建工程

点击New ，2中分别是基于示列、基于库、我们选择基于应用创建，这样工程只会包含一些底层必要的 BSP

选择芯片型号，输入项目名字，点击NEXT

最后选择SDK包版本，这里只安装了一个。

2.1 PORT配置

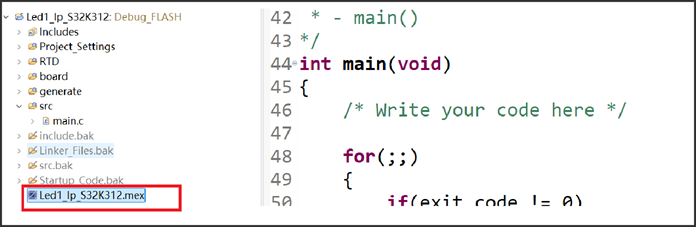

工程会自动生成以工程名字命名的后缀为.mex文件，双击

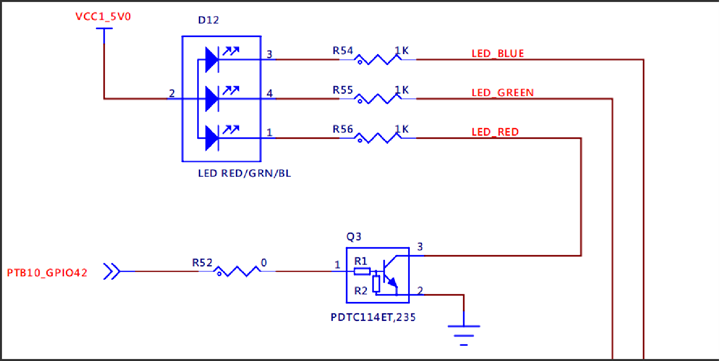

或者直接点击配置工具选择引脚，选择PTB10，如下图PTB10 脚间隔反转就可以使NPN三极管关闭、导通，就可以看到红灯间隔闪烁

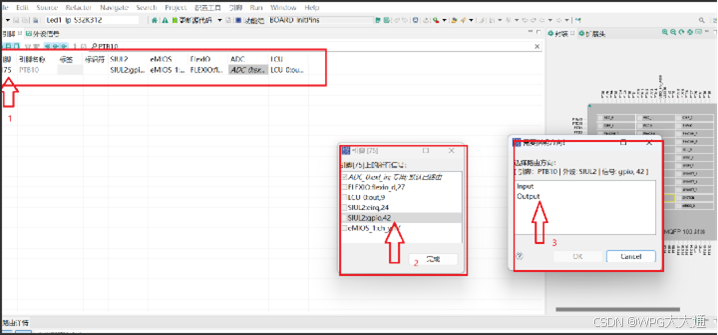

1 选择PTB10 ；2 GPIO 由SIUL2 控制；3配置为输出

4标识符为LED_RED,后面代码需要用到这个宏

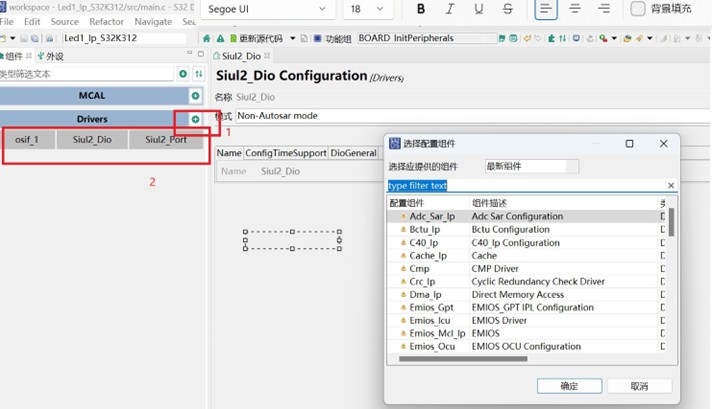

2.2 OSIf 、DIO 、PORT添加如图

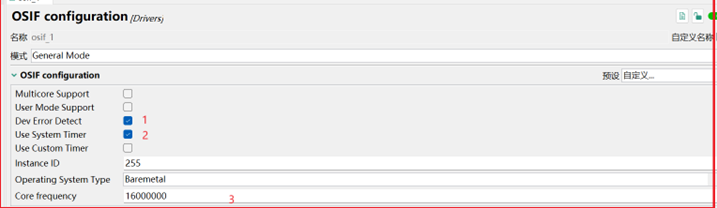

OSIF模块配置如下

1开发错误检测打开

2这里使用系统定时器、如果选择用户定时器的话需要手动实现几个API

3时钟这里我们没有配置，因为新建工程时钟就配置好，时钟16MHz

DIO 和 PORT模块无需配置，添加即可，主要提供API操作PORT 口

3. 最后编写代码、下载、现象

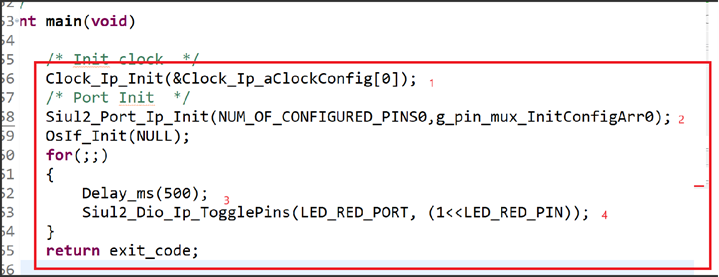

1 时钟初始化

2PORT初始化

3基于系统定时器编写的延时函数

4DIO 反转

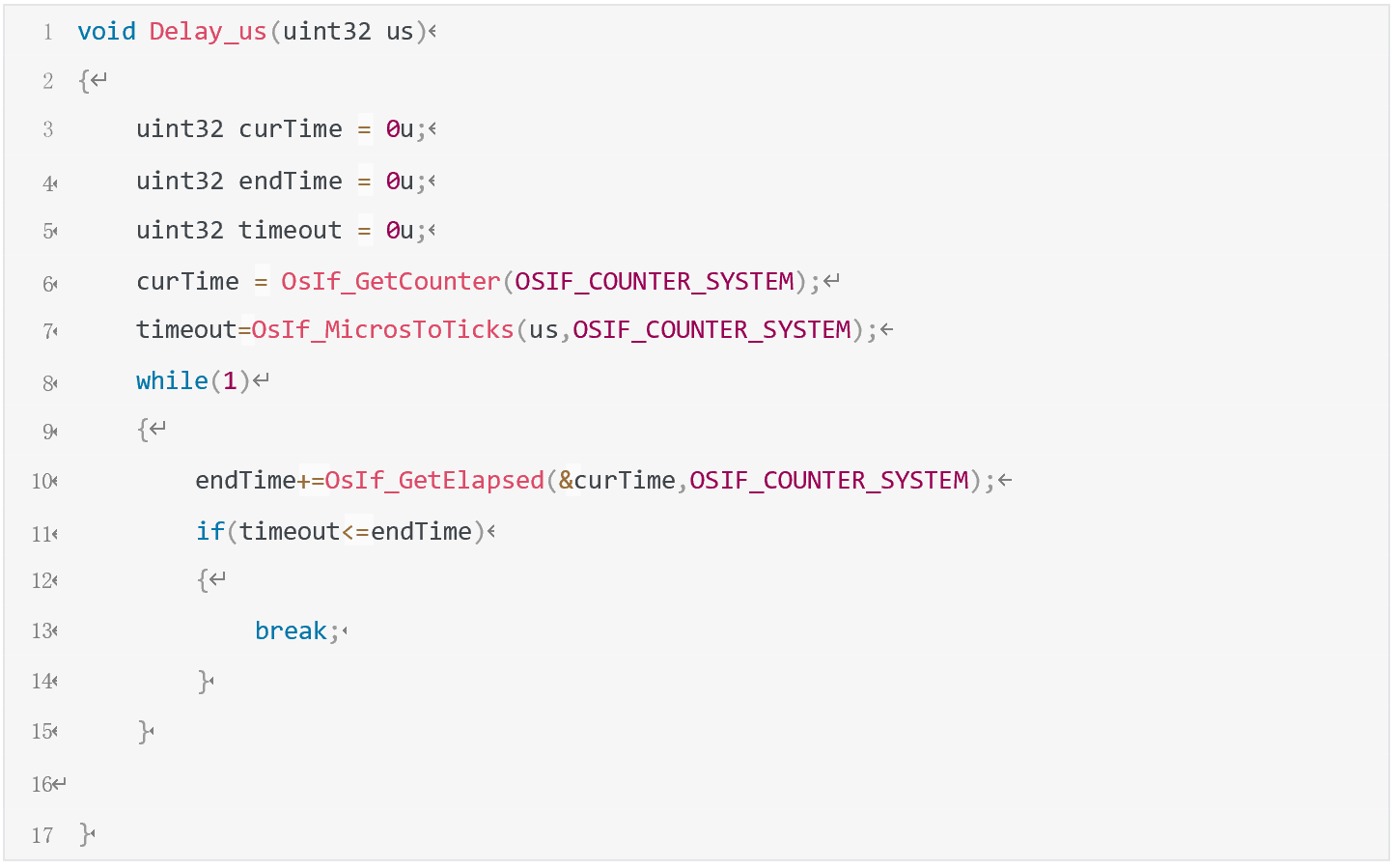

延时代码如下

最后点击编译按钮小锤子图标编译没由问题后、点击Debug下载到板子里面，运行可以看到红灯每隔 500ms闪烁。

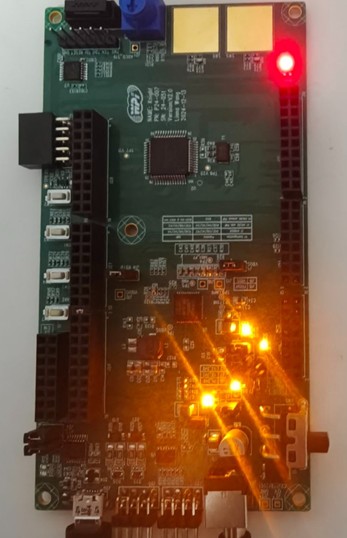

效果图，其实红灯是500ms间隔时间闪烁的

文章来自“S32K312 开发板评测活动”测评者：杨成
